Як під’єднати АВР до генератора: покрокова інструкція

Автор Богдан 01.10.2024

Автор Богдан 01.10.2024

У нашому світі безперебійне електропостачання дуже важливе. Воно допомагає життєдіяльності будинків та підприємств. Автоматичне введення резерву (АВР) з генератором забезпечує постійну електроенергію.

У цій статті ми розповімо, як під’єднати АВР до генератора. Ви зможете самостійно забезпечити своє місце надійним джерелом живлення.

Ключові моменти:

АВР дозволяє швидко включати резервне живлення при відсутності основного джерела
Правильний вибір контакторів та контролера важливий для якісної роботи системи АВР

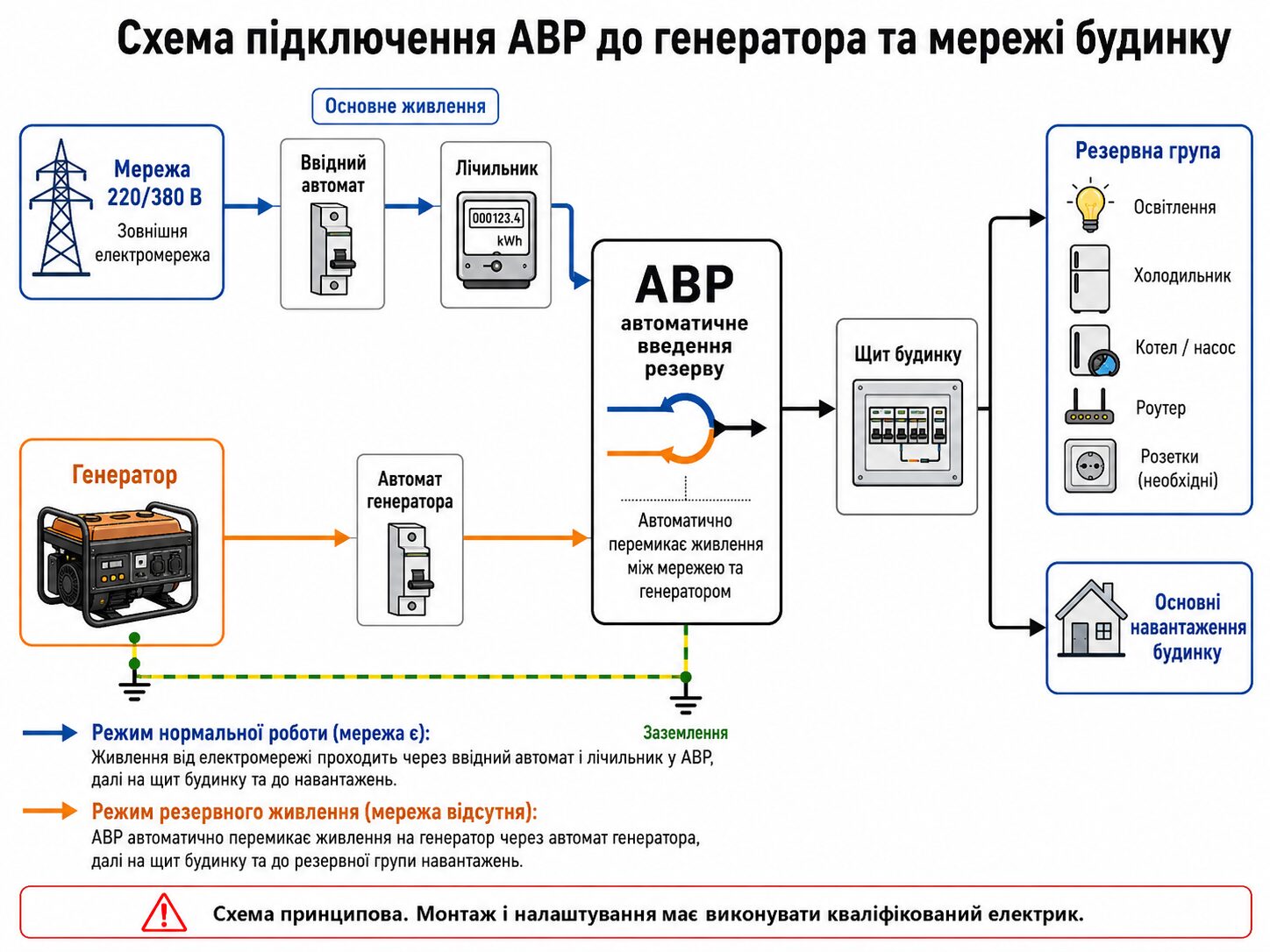

Монтаж щита АВР між лічильником та розподільчою коробкою допомагає ефективно розподіляти живлення
Компанія SumyElectric пропонує широкий асортимент АВР різних типів
Правильне підключення АВР до генератора є ключовим етапом у забезпеченні безперебійного електропостачання

Що таке АВР і навіщо він потрібний?

У нашому сучасному світі безперебійне електропостачання дуже важливе. Воно потрібне як для будинків, так і для підприємств. Генератор з автоматичним введенням резерву (АВР) забезпечує постійну електроенергію.

Визначення терміну АВР

АВР автоматично переключає на резервне джерело у разі відключення основного. Коли відключається центральна електромережа, АВР запускає генератор. Це забезпечує роботу обладнання та комфорт.

Переваги використання АВР з генератором

Забезпечує безперебійне електропостачання при відключенні мережі
Автоматично включає резервне джерело живлення (генератор)
Уникає простоїв та збоїв у роботі обладнання
Забезпечує комфорт та безпеку

При виборі АВР важливо звернути увагу на потужність, кількість фаз, тип управління та час перемикання. Електронний АВР має переваги, такі як швидкий час перемикання та тонке налаштування.

“Регулярна перевірка та обслуговування системи АВР-генератор – запорука її надійної та безвідмовної роботи.”

Рекомендується проводити візуальний огляд, перевіряти налаштування та тестувати АВР регулярно.

Вибір відповідного АВР

При виборі автоматики вводу резерву (АВР) для генератора, важливо звернути увагу на кілька критеріїв. По-перше, потрібно підібрати потужність АВР, щоб він міг впоратися з навантаженням вашого об’єкта. Також важливо враховувати кількість фаз – АВР може бути однофазним або трифазним, залежно від вашої мережі живлення. Важливо також визначитись з типом управління – електромеханічним чи електронним.

Критерії вибору потужності АВР

Обираючи потужність АВР, її потрібно узгодити з потужністю встановленого генератора. Як правило, АВР має бути розрахований на потужність, трохи більшу, ніж у генератора. Це дозволить запустити великі електроприймачі.

Типи АВР за кількістю фаз

АВР буває однофазними та трифазними. Однофазні підходять для однофазних мереж, а трифазні – для трифазних.

Види управління АВР

Існують два основних типи управління АВР: електромеханічне та електронне. Електромеханічні АВР використовують електромагнітні реле для перемикання. Електронні моделі мають більше можливостей автоматизації та діагностики.

Правильний вибір АВР за потужністю, кількістю фаз та типом управління є ключовим для надійної роботи вашої резервної системи електропостачання. Врахування цих факторів допоможе підібрати оптимальне рішення для вашого об’єкта.

Підготовка до підключення

Перед початком робіт з підключенням АВР до генератора, потрібно добре підготуватися. Вимкнення живлення на всіх ділянках є першим кроком. Також потрібно мати необхідні інструменти: викрутки, шматочки, мультиметр, ізоляційну стрічку.

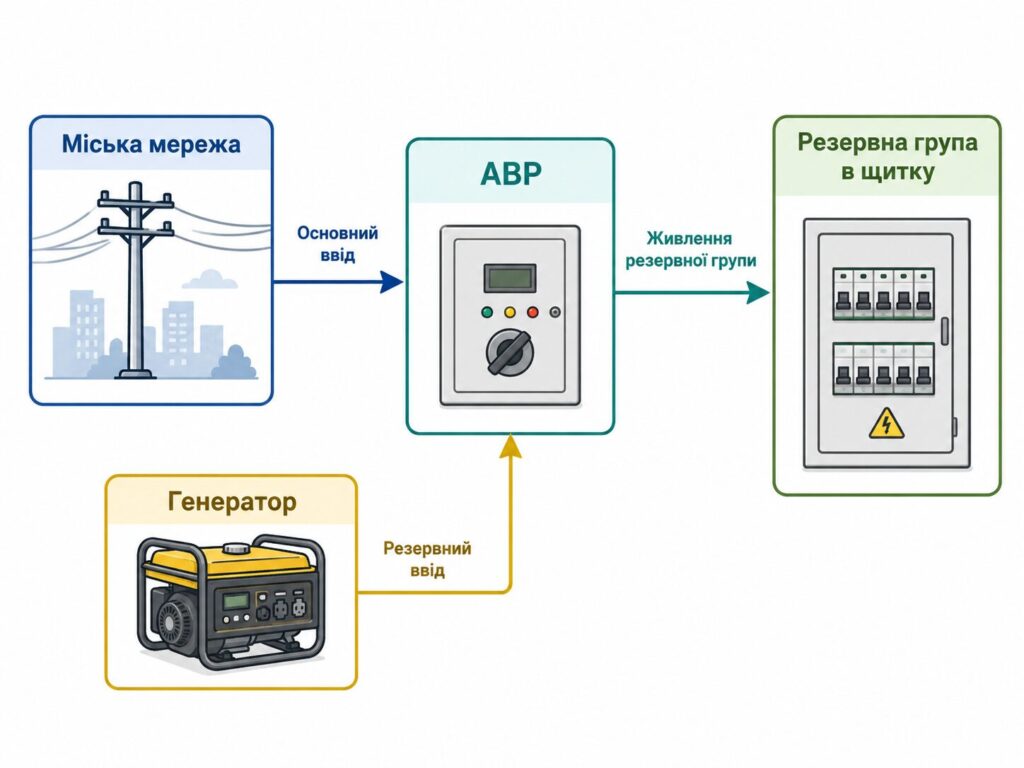

Наступний важливий крок – вивчення схеми підключення АВР та генератора. Це допоможе краще зрозуміти взаємодію компонентів. Таке вивчення забезпечує безпечне та ефективне підключення.

Не забудьте перевірити сумісність усіх компонентів системи. Це важливо для того, щоб вони працювали разом без проблем. Перевірте потужність АВР, тип управління та сумісність з генератором та навантаженням.

Ретельна підготовка до підключення АВР дуже важлива. Вона забезпечує безпечну та надійну роботу системи. Вона створює міцну основу для успішного інтеграції АВР в електроживлення об’єкта.

Як під’єднати авр до генератора

Підключення авр до генератора важливо для безперебійного електропостачання. Цей процес включає кілька етапів. Вони повинні бути виконані з великою увагою для правильної роботи системи.

Встановлення АВР: Вибір місця для АВР, яке може бути всередині чи зовні приміщення. Кріплення АВР на стіні або в спеціальному шафі.
Підключення силових кабелів: Підключення кабелю від джерела живлення до АВР, кабелю від генератора до АВР, та кабелю від АВР до щита.
Підключення ланцюгів керування: З’єднання контактів керування запуском генератора, підключення датчиків напруги АВР.
Налаштування параметрів АВР: Встановлення граничних значень напруги, налаштування затримок для перемикання на резервне живлення.
Перевірка працездатності: Увімкнення живлення, імітація відключення джерела, перевірка автоматичного перемикання на генератор.

Добре виконані всі етапи забезпечать надійне підключення АВР до генератора. Це підвищить відмовостійкість системи електропостачання.

Ціна робіт з підключенням авр до генератора залежить від об’єкта та обладнання. Ціна починається від 1 997.47 грн, але може змінитися.

Правильне підключення авр до генератора забезпечує безперебійну роботу електрообладнання. Це забезпечує резервне живлення при відключенні мережі. Дотримання рекомендацій та кваліфікований підхід забезпечують надійну роботу системи.

Встановлення АВР

Правильне встановлення автоматичного вводу резерву (АВР) дуже важливо. Воно забезпечує надійне електропостачання навіть при відключенні основної мережі.

Вибір місця для встановлення

Оберіть місце для АВР, яке буде сухим та захищеним від сонця. Також воно повинно бути легкодоступним для обслуговування. Це допоможе під’єднати кабелі та забезпечить доступ до керування.

Кріплення АВР

Після вибору місця, закріпте АВР на стіні або в шафі. Кріплення повинно витримати вагу обладнання та механічні навантаження. Це забезпечить стійкість та спростить обслуговування.

При виборі місця для АВР важливо враховувати доступність та безпеку. Правильне місце встановлення є ключовим для успішної роботи системи.

Підключення силових кабелів

Підключення силових кабелів при встановленні системи автоматичного вводу резерву (АВР) дуже важливо. Це забезпечує безперебійне електропостачання. Кабель підводиться від основного джерела до АВР, а потім до розподільчого щита.

При підключенні дизельного генератора часто використовується стандартна схема. Напруга електрогенератора і наявність АВР визначають варіанти підключення. На багатьох об’єктах є два незалежних входи для підвищення відмовостійкості.

Групування навантажень за критичністю є нормою при підключенні дизельних генераторів. Рекомендації щодо перетину кабелів та номінальних струмів автоматичних вимикачів залежать від потужності генератора.

Розеткові лінії підключаються проводом перерізом 2,5 мм2. Розетки можуть витримати максимальну силу струму в 16 Ампер. Алюмінієві дроти з перерізом до 3,5 кВт підходять для генераторів до 3 кВт.

При потужності 3 кВт генератора та напрузі 220 Вольт, струм становить від 13,65 Ампер. При підключенні генератора треба враховувати можливість перевантаження кабелю.

Перед включенням генератора треба відключити ввідні автомати. Це запобігає перевантаженню мережі. При використанні “пожежних” способів підключення генератора, слід бути обережним.

Установка генератора важлива для безпеки енергопостачання. Фахівці сервісного центру GENERATOR.UA підключають агрегати бензинового та дизельного типу. Вони використовують рубильник та електронний блок автоматичного введення резерву (АВР).

Підключення генератора через рубильник може бути менш зручним. Вимагає ручного включення енергії з генератора. Підключення газового генератора економить на паливі.

Газові генератори можна встановлювати на вулиці або в приміщеннях. Спеціалісти виконують підключення з урахуванням вимог. Якщо потрібне підключення бензинового, дизельного або газового генератора з АВР, краще довірити цю роботу фахівцям.

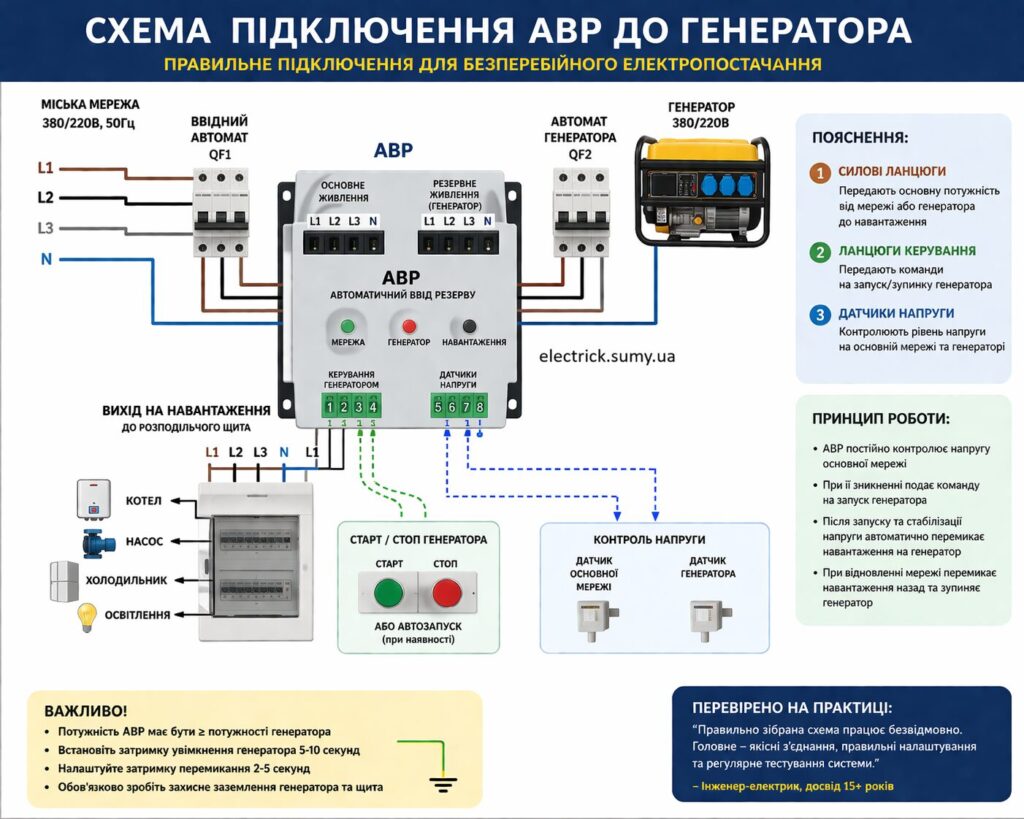

Підключення ланцюгів керування

Система автоматичного вводу резерву (АВР) працює добре, якщо під’єднати ланцюги керування правильно. Це означає під’єднання контактів керування запуском генератора до АВР. Також важливо під’єднати датчики напруги АВР до двох ліній живлення.

З’єднання контактів керування запуском генератора

АВР повинна автоматично запускати генератор, якщо втрачиться основне електропостачання. Для цього під’єднайте клеми керування запуском генератора до контактів на АВР. Це дозволить передати сигнал на запуск генератора при аварії.

Підключення датчиків напруги АВР

Не забудте під’єднати датчики напруги АВР до двох ліній живлення. Вони повинні контролювати рівень напруги. Інформація про рівень напруги передається до мікропроцесора АВР. Він вирішує, чи потрібно перемикнути навантаження на генератор.

Правильне під’єднання ланцюгів керування дуже важливо. Це забезпечує надійну роботу системи АВР-генератор. Важливо бути уважним під час під’єднання та слідувати інструкціям виробника.

Параметр	Опис
Пусковий сигнал на генератор	Клеми АВР, підключені до контактів керування запуском генератора
Контроль напруги основної мережі	Датчики напруги основної лінії, підключені до АВР
Контроль напруги резервної мережі	Датчики напруги резервної лінії, підключені до АВР

Правильне під’єднання ланцюгів керування забезпечує безперебійне електропостачання.

Налаштування параметрів АВР

Налаштування Автоматичного Вводу Резерву (АВР) дуже важливо. Воно допомагає забезпечити надійне резервне електропостачання. Включає встановлення граничних значень напруги та налаштування затримок на увімкнення та вимкнення генератора.

Встановлення граничних значень напруги

Ключове значення має правильне налаштування граничних значень напруги. Наприклад, модель KS ATS 3/18HD має напругу 400 В/18 А та потужність 230 В/40 А. Вона важить 5,9 кг.

Модель KS ATS 4/63HD має напругу 230 В/400 В та потужність 230 В при 14,4 кВт. Її максимальний струм 63 А при 230 В, вага 8,4 кг. Налаштування цих параметрів важливо для роботи системи.

Налаштування часових затримок

Важливо налаштувати часові затримки на увімкнення та вимкнення генератора. Це допомагає уникнути ненавмисних перемикань. Модель KS ATS 4/63HD має максимальний струм заряду акумулятора 2А та вагу 8,8 кг.

Інтерфейс управління дозволяє регулювати параметри. Це включає регулювання часу запуску двигуна та затримок.

Інструкції та рекомендації з техніки безпеки містяться в технічній документації. Кольорове кодування функцій допомагає у встановленні системи.

Гарантія на проектні роботи становить 5 років, на монтажні – 1 рік. Вартість послуги “Підключення АВР до генератора” починається від 1 997.47 грн. Консультації фахівця надаються протягом доби.

Правильне налаштування АВР забезпечує надійне електропостачання. Дотримуйтесь рекомендацій виробника та враховуйте особливості вашої системи. Це забезпечить безперебійну роботу генератора.

Перевірка працездатності

Перевірка системи АВР та генератора дуже важлива. Вона допомагає забезпечити роботу обладнання без проблем. У процесі перевіряють підключення, тестують перемикання на резервне живлення та повернення до основного.

Візуальний огляд підключень

Спочатку оглядають усі підключення. Перевіряють зв’язки, кабелі та маркування. Особлива увага приділяється заземленню та екрануванню для безпеки.

Тестування перемикання на генератор

Далі перевіряють перемикання на генератор. Імітують відключення основного живлення. Генератор повинен запуститися та перемикнути навантаження.

Перевірка зворотного перемикання

Після повернення до основного живлення перевіряють зворотне перемикання. АВР повинна автоматично розпізнати відновлення джерела та повернути до нього.

Параметр	Значення
Номінальна змінна трифазна напруга	400 V
Частота мережі	48 – 62 Hz
Гістерезис за напругою	5 V
Кількість контрольованих трифазних вводів	2
Кількість аналогових входів для вимірювання трифазної напруги	6 шт.
Клас захисту від ураження електричним струмом	II
Номінальна напруга ізоляції	450 V
Номінальна імпульсна напруга, що витримується	4,0 kV

Детальна перевірка АВР та генератора дуже важлива. Вона забезпечує безперебійне електропостачання навіть при відмові основного джерела.

Особливості підключення різних типів АВР

Автоматичні вводи резерву (АВР) діляться на два основних типи: електромеханічні та електронні. Кожен тип має свої особливості підключення та налаштування. Важливо знати, як працюють ці системи.

Електромеханічний АВР

Електромеханічний АВР використовує контактори або автоматичні вимикачі для перемикання між джерелами живлення. Це простий і надійний тип, який легко ремонтувати. При підключенні потрібно уважно налаштувати механічні частини.

Електронний АВР

Електронний АВР працює за допомогою мікропроцесорних контролерів. Він дозволяє точніше налаштовувати параметри та включати додаткові функції. Але підключення потребує спеціальних знань.

При підключенні АВР до генератора важливо враховувати потужність, кількість фаз та інші технічні дані. Це забезпечує ефективну роботу системи.

Типові помилки при підключенні АВР

Підключення системи автоматичного вводу резерву (АВР) до генератора вимагає уваги до правил. Нехтування деталями може призвести до проблем. Розглянемо найпоширеніші помилки, яких варто уникати.

Неправильний вибір потужності АВР. У приміщеннях з 220 В можна використовувати малопотужний електрогенератор. Для будинків з 3-фазною мережею краще взяти мініелектростанцію на 380 В.
Некоректне налаштування тимчасових затримок. Правильне налаштування запобігає помилковому спрацюванню системи.
Ігнорування захисного заземлення. Заземлення забезпечує безпеку експлуатації обладнання.
Недотримання полярності підключення. Помилки в полярності можуть призвести до виходу з ладу елементів системи.

Такі помилки можуть призвести до перевантаження, некоректної роботи або виходу з ладу АВР. Правильне підключення та налаштування параметрів забезпечують надійну роботу системи.

Вибір обладнання та спосіб підключення

Правильний вибір обладнання та спосіб підключення важливі. Наприклад, навантаження на розетку 16 А не повинно перевищувати 3.5 кВт, а на розетку 10А — 2.2 кВт. Підключення генератора напряму до побутової розетки розглядається виключно як аварійний варіант. Натомість, спосіб підключення генератора до будинку за допомогою блоку автоматики є найскладнішим і найдорожчим у реалізації.

Важливо також врахувати особливості роботи газових котлів. У 90% випадків вони забезпечують гаряче водопостачання та опалення в приватних будинках. Практично всі сучасні моделі газових котлів мають електроніку, чутливу до фазозалежності. При підключенні генераторів до таких котлів необхідно забезпечити правильну фазність.

Дотримання рекомендацій щодо вибору обладнання, підключення та налаштування допоможе уникнути поширених помилок. Це забезпечить надійну роботу системи АВР-генератор.

Обслуговування системи АВР-генератор

Для роботи системи АВР-генератор без проблем, потрібно регулярно її обслуговувати. Важливо проводити візуальний огляд, перевірку налаштувань та тестування системи.

Регулярний візуальний огляд з’єднань

Не рідше ніж раз на квартал, потрібно оглянути всі кабельні з’єднання. Це допоможе виявити пошкодження та забезпечить роботу системи.

Періодична перевірка налаштувань АВР

Налаштування АВР, як граничні значення напруги, потрібно перевіряти раз на півроку. Це забезпечить правильну роботу системи при відключенні електрики.

Тестування системи

Для готовності системи до аварійних ситуацій, потрібно її регулярно тестувати. Імітація відключення та перевірка на генератор – це основа. Після повернення електрики, потрібно перевірити зворотнє перемикання.

Обслуговування генератора

Генератор повинен працювати без проблем. Для цього слід дотримуватися інструкції виробника. Це включає заміну мастила та інші роботи.

Регулярне обслуговування системи АВР-генератор запобігне несподіванкам. Це забезпечить її роботу навіть при відключенні електрики.

Тип обслуговування	Періодичність
Візуальний огляд з’єднань	Раз на квартал
Перевірка налаштувань АВР	Раз на півроку
Тестування системи	Раз на квартал
Обслуговування генератора	Згідно з інструкцією виробника

Дотримання регулярного обслуговування АВР та генератора важливо. Це забезпечує надійну роботу системи резервного живлення

Висновок

Підключення автоматичного вводу резерву до генератора важливо для безперебійного електропостачання. Це допомагає уникнути простоїв і забезпечує комфорт. Компанія SumyElectric пропонує різні типи АВР та допоможе вибрати потрібний.

Ви можете самостійно встановити АВР-генератор, слідуючи інструкції. Регулярне обслуговування забезпечує надійну роботу обладнання. Якісне обладнання та правильна установка дають спокій та безпеку.

Підключення АВР до генератора важливо для безперебійного електропостачання. Дотримуючись рекомендацій та здійснюючи регулярне обслуговування, ви створите надійну систему резервного живлення. Це допоможе уникнути простоїв, забезпечити комфорт та безпеку в критичних ситуаціях.

FAQ

Що таке АВР і навіщо він потрібен?

АВР – це пристрій, який автоматично перемикає навантаження на резервне джерело живлення у разі відключення основного. У поєднанні з генератором, АВР забезпечує безперебійне електропостачання об’єкта при відключенні центральної електромережі.

Які основні критерії вибору АВР?

При виборі АВР необхідно враховувати такі параметри: потужність, кількість фаз, тип управління (електромеханічний чи електронний), час перемикання.

Які основні етапи підключення АВР до генератора?

Основні етапи включають: встановлення АВР, підключення силових кабелів, підключення ланцюгів керування, налаштування параметрів АВР, перевірка працездатності системи.

Як правильно встановити АВР?

АВР необхідно встановити у сухому, захищеному від прямого сонячного світла місці. Також воно повинно бути легкодоступним для обслуговування. Кріплення відбувається на стіні або у спеціальній шафі.

Як підключити силові кабелі АВР?

Підключення силових кабелів передбачає: підведення кабелю від основного джерела живлення до клем АВР. Також підключається кабель від генератора до клем резервного введення АВР. Останній виводиться до розподільного щита об’єкта.

Як підключити ланцюги керування АВР?

Підключення ланцюгів керування включає: з’єднання контактів керування запуском генератора з відповідними клемами АВР. Також підключаються датчики напруги АВР до основної та резервної ліній.

Як налаштувати параметри АВР?

Налаштування параметрів АВР передбачає: встановлення граничних значень напруги для перемикання. Також налаштовуються тимчасові затримки на увімкнення та вимкнення генератора.

Як перевірити працездатність системи?

Перевірка працездатності включає: увімкнення живлення та перевірку підключень. Імітація відключення основного джерела живлення. Перевірка коректного запуску генератора і перемикання на нього. Також перевіряється зворотний перемикання при відновленні живлення.

Які є особливості підключення різних типів АВР?

Електромеханічний АВР використовує контактори або автомати. Це вимагає особливої уваги до налаштування механічних елементів. Електронний АВР на базі мікропроцесора дозволяє швидше перемикатися та точніше налаштовувати параметри.

Які типові помилки можуть виникнути при підключенні АВР?

Поширені помилки включають: неправильний вибір потужності АВР. Некоректне налаштування затримок. Ігнорування заземлення. Порушення полярності підключення може призвести до перевантаження та виходу з ладу АВР.

Як правильно обслуговувати систему АВР-генератор?

Для забезпечення надійної роботи необхідно: регулярно проводити огляд з’єднань. Перевірка налаштувань АВР. Тестування системи шляхом імітації відключення живлення. Своєчасне обслуговування генератора.
