Кратко: АВР к генератору переключает выбранную нагрузку между городской сетью и резервным источником, но не заменяет правильный щит, защиту, заземление и расчет нагрузки. Безопасная схема подключения АВР к генератору должна исключать одновременное соединение генератора с внешней сетью. Работы с 220В/380В, электрощитом, нейтралью, PE, генератором и АВР должны выполнять квалифицированный электрик.
Этот материал объясняет логику подключения генератора через АВР для дома, офиса или мастерской. Здесь нет инструкций по конкретным клеммам, потому что они зависят от модели АВР, генератора, схемы щитка, системы заземления и документации изготовителя.
Важно по безопасности: статья не заменяет диагностику на месте. В каждом объекте разное состояние проводки, защиты, нуля, PE, заземления, погрузки и резервных линий. Ошибка в схеме может дать обратную подачу напряжения в сеть, повредить генератор или создать риск поражения током.
Кратко: что важно знать перед подключением АВР к генератору
| Вопрос | Краткий ответ | На что обратить внимание |
|---|---|---|
| Можно ли подключить генератор через АВР | Да, если генератор, АВР, щит и нагрузка совместимы между собой. | Требуются отдельный резервный ввод, защита, блокировка и проверка под погрузкой. |
| Нужен генератор с автозапуском | Для полностью автоматической работы – да. | Без автозапуска АВР может переключать нагрузку, но генератор не запустит сам. |
| Можно ли резервировать весь дом | Можно только после расчета мощности, пусковых токов и фаз. | В большинстве домов более стабильно работает отдельная резервная группа. |
| Можно ли подключать генератор в розетку | Нет. Это небезопасная схема. | Требуется правильный ввод резерва, переключатель сети/генератора или АВР. |
| Нужно ли заземление | Да, но схема зависит от объекта и генератора. | Нейтраль, PE и заземление проверяют на месте, а не копируют из Интернета. |
| Кто должен подключать АВР | Электрик, понимающий резервное питание, защиту и работу щитка. | Владелец может подготовить список нагрузок, но он не должен работать в щитке под напряжением. |
Что такое АВР для генератора и как оно работает
АВР – это автоматический ввод резерва. В схеме с генератором оно контролирует основную сеть, запускает резервный источник, ждет стабильного напряжения и переключает нагрузку на генератор. После возвращения городской сети АВР выдерживает задержку, возвращает нагрузку на основной ввод, а генератор еще время работает без нагрузки для охлаждения и останавливается.

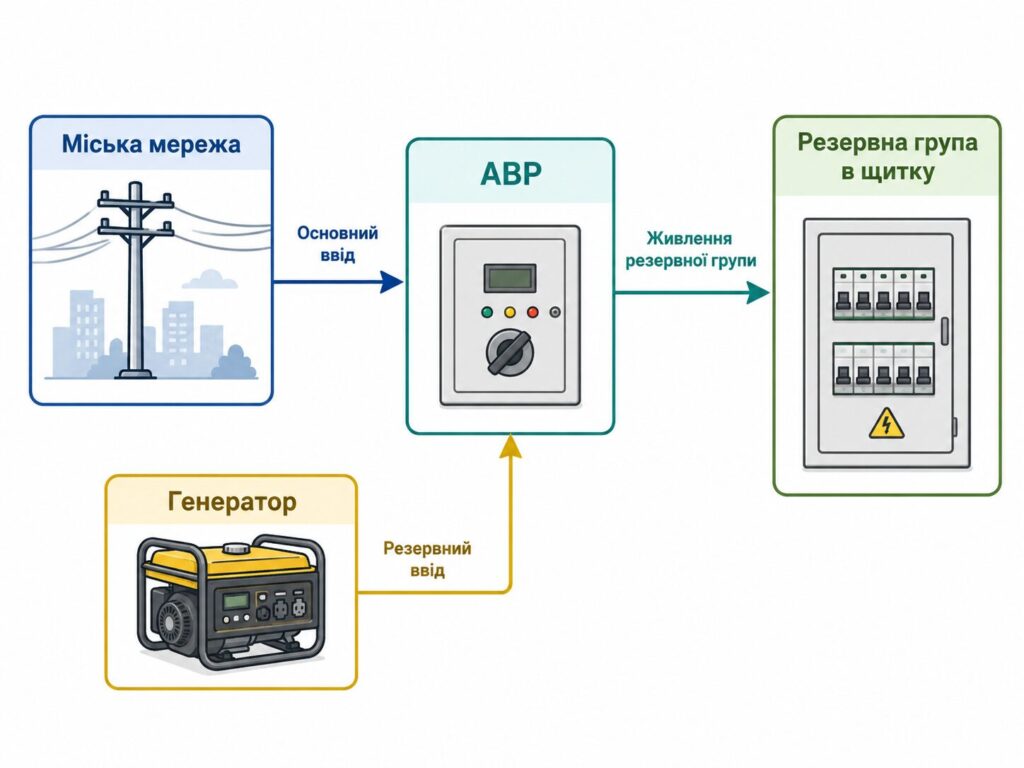

В типовой системе есть несколько частей: основная сеть, резервный источник, блок АВР или ATS, силовая коммутация, контакторы или моторизированный переключатель, команда старт/стоп генератора, задержка запуска, задержка возврата и выход на резервную группу.
- Основная сеть – городской или поселковый ввод электроэнергии.
- Резервный источник – бензиновый, дизельный или газовый генератор.
- Блок АВР/ATS – контролирует напряжение и управляет логикой переключения.
- Силовая часть – контакторы, моторизированный переключатель или готовый щит АВР.
- Задержки – необходимы для стабилизации генератора и защиты от частых переключений.
- Резервная группа – линии, которые должны работать при отключении света.
Не путайте АВР с AVR-регулятором напряжения в генераторе. AVR-регулятор стабилизирует выходное напряжение самого генератора. АВР в щитке управляет переключением между городской сетью и генератором.
Когда генератор лучше подключать именно через АВР
АВР для генератора требуется не всегда. Если свет исчезает редко, а генератор запускается вручную, иногда достаточно правильного ручного переключателя сеть/генератор. Но это должен быть переключатель или рубильник с защитой, а не вилка в розетку.
Подключение генератора через АВР имеет смысл, когда в доме или объекте есть потребители, которые не должны долго стоять без питания: газовый котел, циркуляционные насосы, холодильник, морозильная камера, насос скважины, сигнализация, видеонаблюдение, роутер, серверное оборудование, офисная техника или резервное освещение.
Для смежной темы с аккумуляторами и инвертором смотрите материал о схему подключения АВР к инвертору. Логика там другая, потому что инвертор не нуждается в запуске двигателя, но имеет свои ограничения по мощности, батареям, нейтрали и защите.

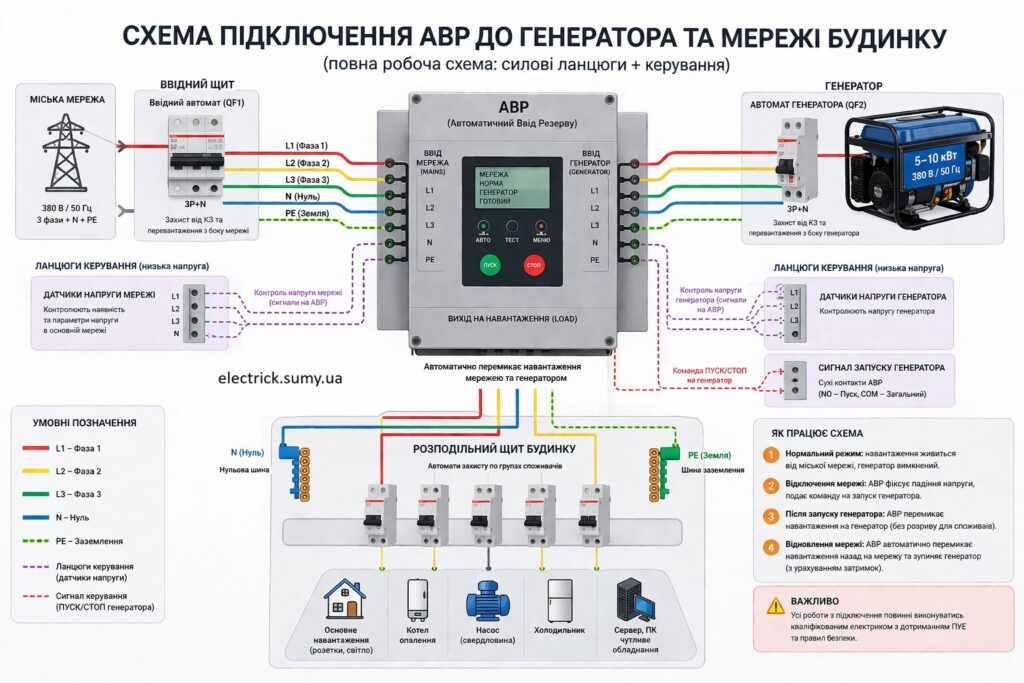

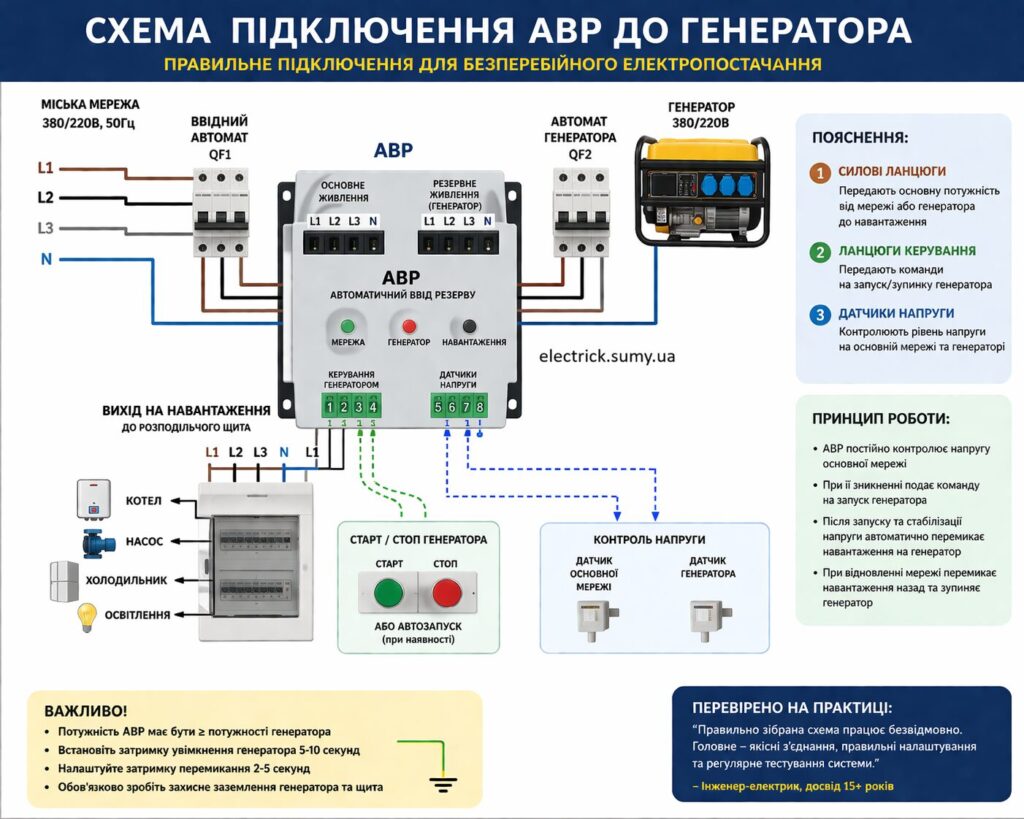

Схема подключения АВР к генератору: логика, а не поделка
Схема подключения АВР к генератору должна показывать логику резервного питания, а не давать универсальную инструкцию по клеммам. Конкретные обозначения входов, выходов, сухих контактов и сигнальных цепей всегда сверяют с документацией конкретного АВР и конкретного генератора.

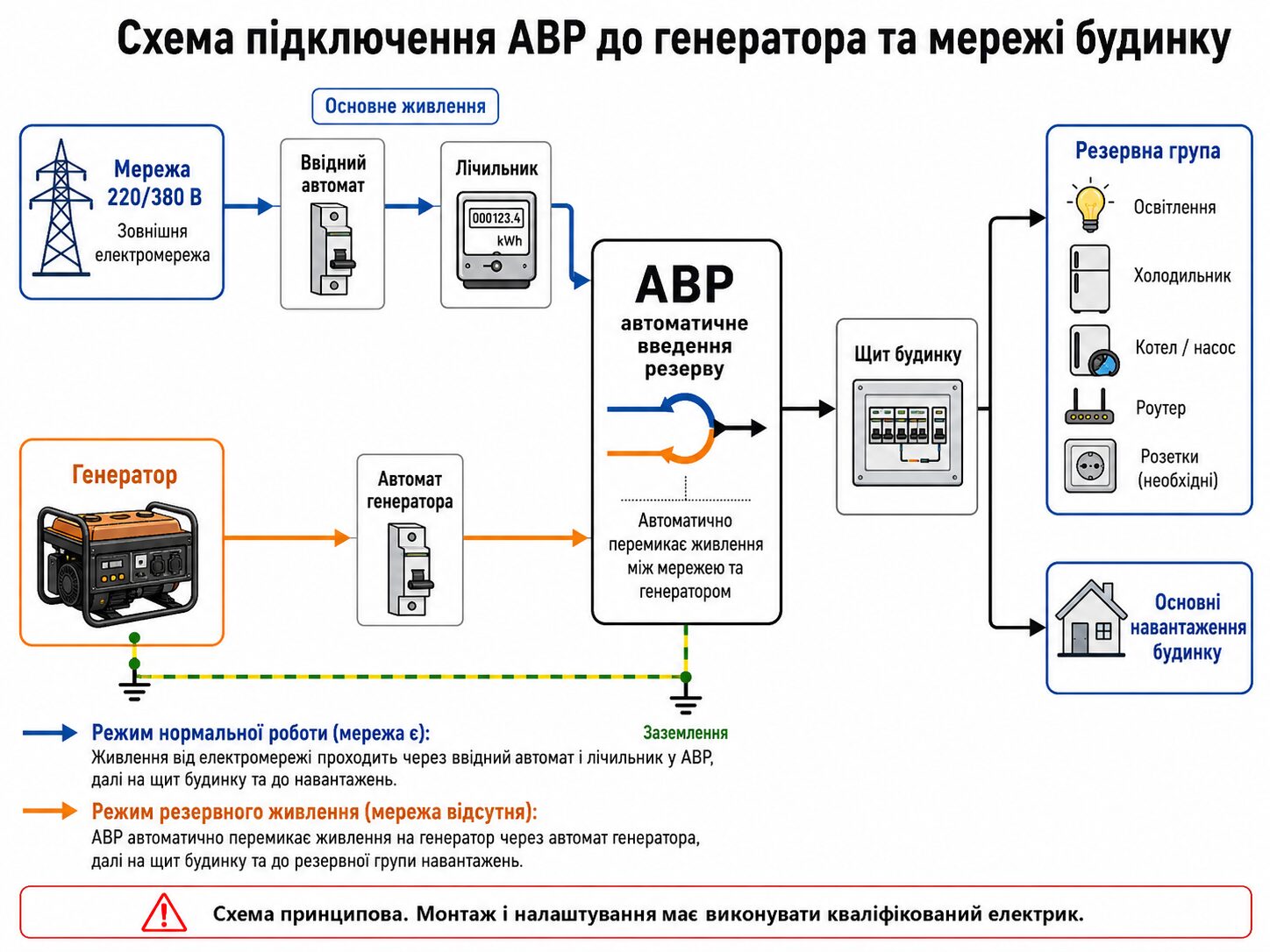

Типичная логика подключения
- Основной ввод заходит в щит через свою защиту.
- Генератор заходит на резервный ввод через отдельную защиту.
- АВР контролирует наличие и качество напряжений в основной сети.
- При пропадании сети АВР дает команду на запуск генератора, если генератор поддерживает автозапуск.
- После стабилизации напряжения и частоты АВР переключает резервную группу на генератор.
- После возвращения городской сети АВР не переключает сразу, а выдерживает задержку стабилизации.
- Погрузка возвращается на основной ввод, генератор работает без погрузки и останавливается.
Ключевое условие: городская сеть и генератор не должны соединяться одновременно. Для этого в силовой части требуется механическая или электрическая блокировка. Если блокировки нет, то схема опасна.
Почему нельзя подключать генератор через розетку
Подключение генератора через вилку в розетку – небезопасная схема. Ее нельзя использовать как замену АВР, опрокидывающему рубильнику или правильно собранному щиту резервного питания.
Главный риск – обратная подача напряжения во внешнюю сеть. Если генератор через розетку случайно подает напряжение на линию, которую считают отключенной, это создает опасность для электриков, соседей и оборудования. Также возникает риск перегрева проводки, повреждения генератора, некорректной работы автоматов и отсутствия нормальной защиты.
- Генератор может подать напряжение туда, где его не должно быть.
- Розеточная линия не рассчитана на роль ввода резервного питания.
- Нет гарантированной блокировки между сетью и генератором.
- Автоматы, УЗО и заземление могут работать некорректно.
- Контакты, вилка, розетка и кабель могут перегреваться.
Если необходимо подключить генератор к щитку без автоматического пуска, лучше разглядывать отдельный ввод резерва и верный переключатель сеть/генератор. Смежная тема раскрыта на странице о подключение генератора к щитку.
Какие элементы нужны для нормальной схемы
Нормальная схема резервного питания не состоит из одного генератора и коробки с надписью "АВР". Необходимо, чтобы все элементы были подобраны под реальную нагрузку, количество фаз и состояние щитка.
- Генератор соответствующей мощности.
- Генератор с автозапуском или возможностью внешней команды старт/стоп.
- Блок АВР/ATS с логикой управления.
- Контакторы, моторизированный переключатель или готовый щит АВР.
- Механическая или электрическая блокировка между вводами.
- Автоматы на основном и резервном вводах.
- Кабель соответствующего сечения.
- Резервная группа или отдельный резервный подщит.
- Правильная нейтраль, PE и заземление.
- Сигнальные круги управления генератором.
- Защита от перегрузки и короткого замыкания.
- Контроль фаз для трехфазного объекта.
Если нужно понять общую логику самостоятельной сборки без работ в щитке, можно посмотреть материал о АВР своими руками. Но монтаж силовой части все равно должен производить электрик.
Что можно оставить в резервной группе, а что лучше не подключать
Генератор на 5кВт не означает, что можно одновременно подключить все потребители на 5кВт. Необходимо учесть пусковые токи насосов, холодильников, компрессоров, тип перегрузки и то, как генератор ведет себя в момент переключения.
| Погрузка | Стоит ли подключать к резерву | Комментарий электричество Богдан Гнатюк |
|---|---|---|
| Освещение | Да | Обычно он входит в резервную группу, если линии правильно разделены. |
| Газовый котел | Да, после проверки | Важно качество напряжения, нейтраль, PE и заземление. |
| Циркуляционный насос | Да | Необходимо учитывать пусковой ток и стабильность генератора. |
| Холодильник | Да, с запасом | Компрессор имеет пусковой ток, который может быть выше рабочего. |
| Роутер / видеонаблюдение | Да | Нагрузка небольшая, но чувствительна к провалам питания. |
| Скважинный насос | Возможно | Требуется отдельный расчет пускового тока и запаса генератора. |
| Бойлер | Обычно нет | Большая активная нагрузка, которая быстро уносит запас генератора. |
| Электроплита | Нет для бытового резерва | Нуждается в отдельном мощном резерве и расчете щита. |
| Теплый пол | Обычно нет | Не критическая нагрузка для аварийного резерва. |
| Электрокотел | Только по отдельному проекту | Мощная нагрузка, часто неуместная для небольшого генератора. |
| Кондиционер | Осторожно | Необходимо учитывать компрессор, пусковой ток и режим работы. |
| Мощные обогреватели | Обычно нет | Они быстро перегружают резерв и увеличивают расход топлива. |
| Вся кухня сразу | Нет без расчета | Чайник, духовка, микроволновка и плита вместе дают слишком большую нагрузку. |
Однофазный и трехфазный дом: изменяющийся
Для однофазного дома с однофазным генератором схема более проста: есть основной ввод, резервный ввод и нагрузка, которую нужно переключать. Но даже в такой схеме важны ноль, PE, защита и резервная группа.
Для трехфазного дома все труднее. Может быть три варианта: трехфазный дом и трехфазный генератор, трехфазный дом и однофазный генератор или однофазный резервный контур для критических потребителей. Нельзя просто "перебросить одну фазу на весь дом" без проектной логики, потому что можно получить перекос, ошибки защиты или проблемы с трехфазными потребителями.
Во многих трехфазных домах более практично сделать отдельный однофазный резервный контур: котел, насосы, освещение, холодильник, роутер, несколько розеток. Подробнее об этой теме есть отдельный материал о подключение генератора к трехфазной сети, но его тоже следует обновить с более безопасным форматом.
Нейтраль, PE и заземление генератора
Нейтраль и PE нельзя подключать как на картинке из интернета. Схема зависит от типа сети, генератора, АВР, системы заземления, требований производителя и того, переключается ли нейтраль в силовой части.
Из-за ошибок с нейтралью котел может не работать от генератора, УЗО или дифавтомат могут срабатывать без очевидной причины, автоматика может видеть неправильное напряжение, а защита может не выполнять свою функцию. Вот почему этот узел проверяют приборами на месте.
Краткое заключение: универсальной схемы нейтрали для всех генераторов и всех зданий нет. Если в схеме имеется генератор, АВР, УЗО/дифавтомат, котел и заземление, решение нужно принимать по конкретному щитку.
Таблица: можно/нельзя/нужен электрик
| Можно проверить самостоятельно | Лучше не делать | Нужен электрик |
|---|---|---|
| Составить список приборов, которые должны работать от генератора. | Подключайте генератор через вилку в розетку. | Разделить щит на главные и резервные группы. |
| Проверить паспорт генератора и наличие автозапуска. | Ставить перемычки между сетью и генератором. | Подобрать АВР, контакторы, автоматы, кабель и защиту. |
| Оценить, какие трудные потребители не нужны при отключении. | Обходить автомат, УЗО, дифавтомат или заземление. | Проверьте нейтраль, PE и заземление генератора. |
| Подготовка фото щитка для предварительной консультации. | Работать в щитке под напряжением. | Протестировать систему без погрузки и под реальной нагрузкой. |
Типичные ошибки при подключении АВР к генератору
- Подключение генератора через розетку. Это создает риск обратной подачи напряжения и перегрева проводки.
- Отсутствие блокировки между сетью и генератором. Два источника не должны соединяться одновременно.
- Неверная нейтраль. Поэтому может не работать котел, срабатывать защита или появляться опасные режимы.
- Плохое или отсутствует заземление. Это риск для людей, оборудования и работы защиты.
- Резервируют весь дом без расчета. Генератор быстро перегружается и работает нестабильно.
- Не учитывают пусковые токи. Насосы, холодильники и компрессоры могут кратко брать гораздо больше тока.
- Ставят слабый АВР или контакторы без запаса. Контакты греются, ресурс падает, появляются аварийные режимы.
- Не проверяют работу под погрузкой. На холостом тесте система может смотреться нормально, а под насосом или котлом давать сбои.
- Не настраивают задержки запуска и возврата. АВР может переключаться слишком рано или слишком часто.
- Не проверяйте аккумулятор генератора. Если аккумулятор разряжен, генератор с автозапуском не запустится.
- Не оставляют доступ для сервиса. Щит и генератор нужно обслуживать, а не заделывать в недоступном месте.
- Монтируют генератор без вентиляции и отвода выхлопа. Это небезопасно для людей и самого оборудования.
Как проверяют систему после монтажа
Это не руководство для неподготовленного владельца. Это список того, что проверить электрик после монтажа АВР и генератора.
- Затяжка клемм и отсутствие перегретых контактов.
- Вводные автоматы, защита генератора и выход в резервную группу.
- Отсутствие одновременного соединения сети и генератора.
- Старт генератора от АВР.
- Стабилизацию напряжения и частоты перед подачей погрузки.
- Переход на резерв при пропадании основной сети.
- Возврат на основную сеть после стабилизации напряжения.
- Работу под реальной нагрузкой: котел, насосы, холодильник, освещение, роутер.
- Нагрев контактов после теста.
- Повторную проверку после первого цикла запуска и остановки.
Обслуживание системы АВР и генератора
Даже правильно смонтированная система резервного питания требует периодической проверки. Если генератор долго не запускался, аккумулятор разряжен, топливо потеряло качество, а клеммы ослабли, в нужный момент АВР может не запустить резерв или генератор не выдержит нагрузку.
- Периодически запускайте генератор в тестовом режиме.
- Контролируйте аккумулятор генератора, топливо, смазку и фильтры в соответствии с регламентом производителя.
- Проверяйте состояние щита, клемм, вентиляции и отсутствие влаги.
- После смены нагрузки в доме просматривайте состав резервной группы.
- Не ждите реального отключения света, чтобы впервые проверить систему.
Когда нужно вызвать электричество
Электрик нужен, если нужно подключить генератор через АВС, собрать щит резервного питания, выделить резервную группу, проверить заземление, подобрать автоматы, настроить автозапуск или протестировать систему под нагрузкой.
Если нужно подключить генератор через АВР в Сумах, лучше сначала проверить щит, погрузку, заземление, резервные линии и возможность автозапуска. Электрик подберет схему под конкретное здание, а не просто скопирует готовую картинку из интернета.
Для смежных работ можно просмотреть услуги электрика в Сумах, ориентировочные цены на электромонтажные работы или связаться с электриком для диагностики щитка, линий, автоматики или резервного питания.
Материал проверил электрик
- Имя мастера: Богдан Гнатюк
- Опыт: Электромонтажник с опытом в бытовых и коммерческих объектах. Консультирует по подбору автоматов, УЗО/дифавтоматов, кабелей, щитов и защиты от перенапряжения. В материалах делает акцент на безопасности, нормах и понятных инструкциях для владельцев квартир и частных домов.
- Дата технической проверки: 12.06.2026
- Что проверено: логика резервного питания, безопасность подключения генератора, типичные ошибки, блоки о нейтрале, PE и заземлении.
FAQ: частые вопросы о подключении АВР к генератору
Можно ли подключить АВР к генератору самостоятельно?
Владелец может подготовить список нагрузок, проверить паспорт генератора и осознать логику работы АВР. Но подключение в щитке, работа с 220В/380В, нейтралью, PE, заземлением и силовыми кабелями должно производить электрик. Ошибка может создать обратную подачу напряжения или повредить оборудование.
Можно ли подключить генератор через розетку?
Нет. Генератор через вилку в розетку – небезопасная схема. Она может подать напряжение обратно во внешнюю сеть, перегреть розеточную линию, повредить генератор и создать риск для людей. Требуется отдельный ввод резерва, правильный переключатель или АВР с блокировкой источников.
Нужен генератор с автозапуском для АВР?
Для автоматического резерва требуется генератор с автозапуском или возможностью внешней команды старт/стоп. Если генератор запускается только вручную, то АВР не сможет самостоятельно запустить двигатель. В таком случае схема будет частично автоматической или требует ручного запуска.
Можно ли подключить весь дом к генератору через АВР?
Можно только тогда, когда генератор, АВР, кабель, автоматы и щит рассчитаны на такую нагрузку. На практике чаще производят резервную группу: котел, насосы, свет, холодильник, роутер и несколько розеток. Это более стабильно и меньше перегружает генератор.
Чем АВР отличается от AVR в генераторе?
АВР – это автоматический ввод резерва в щитке, переключающий нагрузку между сетью и генератором. AVR в генераторе – это регулятор напряжения внутри самого агрегата. Он стабилизирует выходное напряжение генератора, но не переключает здание между сетью и резервом.
Что делать, если котёл не работает от генератора?
Сначала не меняйте автоматы и не обходите защиту. Причина часто в нейтрале, заземлении, качестве напряжения, фазозависимости котла или схеме подключения АВР. Необходимо проверить генератор, щит, N, PE, УЗО/дифзащиту и работу котла именно в резервном режиме.
Можно ли подключить однофазный генератор к трехфазному дому?
Можно, но обычно не на весь трехфазный объект. Более практично сделать отдельный однофазный резервный контур для критических потребителей. Простая перемычка между фазами или подача одной фазы на все без расчета может создать опасные режимы и проблемы с трехфазным оборудованием.
Нужно ли заземление для генератора?
Да, но конкретная схема зависит от генератора, дома, АВР, системы заземления и защиты. Нельзя универсально сказать "соедините да" для всех объектов. Неправильное заземление или нейтраль могут нарушить работу УЗО, котла, автоматики и создать опасность для людей.
Сколько стоит подключение АВР к генератору в Киеве?
Стоимость зависит от щитка, количества фаз, мощности генератора, наличия автозапуска, резервной группы, кабельной трассы и состояния заземления. Для точной оценки требуется обзор или хотя бы фотощитка и перечень нагрузок. Ориентир по работам можно посмотреть на странице цен.
Вывод
Схема подключения АВР к генератору должна быть безопасной, а не просто "чтобы свет переключался". Главное – не допустить обратной подачи напряжений, правильно выделить резервную группу, проверить нейтраль, PE, заземление, защиту и работу под реальной нагрузкой.
Если необходимо только понять принцип, достаточно изучить логику АВР и подготовить список нужных потребителей. Если необходимо подключать генератор к щитку, работать с 220В/380В, АВР, нулем и заземлением, лучше не экспериментировать и вызывать электричество.
