Що таке УЗО? Це пристрій захисного вимкнення (ПЗВ), який реагує на струм витоку. Звичайне УЗО без вбудованого захисту від надструму застосовують разом з автоматичним вимикачем.
Як підключають УЗО? В однофазному колі через нього проходять фаза L і робочий нуль N захищеної групи, а захисний провідник PE — окремо. Вхід, вихід і клему N визначають за схемою конкретної моделі. Помилка може призвести до ураження струмом, перегріву або пожежі: монтаж і перевірку щита доручіть кваліфікованому електрику.
- Що таке УЗО в електриці та як воно працює
- Схема підключення УЗО: фаза, нуль і групові автомати
- Підключення УЗО зверху чи знизу
- Підключення із заземленням
- УЗО без заземлення: обмеження та PEN
- УЗО до чи після автомата
Що таке УЗО та як воно працює
Що таке УЗО в електриці простими словами
УЗО — пристрій захисного вимкнення; українське скорочення ПЗВ також вживають для позначення такого захисту. В однофазному колі воно порівнює струм у фазі зі струмом у робочому нулі. Якщо частина струму повертається іншим шляхом і різниця досягає умов спрацювання, пристрій вимикає коло.
Звичайне УЗО (RCCB) не має вбудованого захисту від надструму. Дифавтомат (RCBO) поєднує диференційний захист і автоматичний вимикач. Це розмежування наведено в поясненні Schneider Electric; принцип порівняння струмів описує Hager.
Від чого саме захищає УЗО
Головна задача УЗО – зменшити ризик ураження електричним струмом та запобігти пожежі через витоки. Воно спрацьовує, коли струм “знаходить інший шлях” – через тіло людини, вологу поверхню, зіпсовану ізоляцію.
- Захист людей від дотику до пошкоджених корпусів приладів (бойлер, пральна машина, посудомийка).
- Захист від витоків у вологих приміщеннях – ванна, кухня, підвал.
- Зниження ризику прихованих пожеж у стінах через пробиту чи стару ізоляцію проводів.
Особливо актуальним це є для старого житлового фонду в Україні, де проводка часто не розрахована на сучасні навантаження, а заземлення або відсутнє, або виконане з порушеннями.
Чому УЗО важливе для безпеки оселі в Україні
У багатьох українських квартирах і приватних будинках досі стоїть стара алюмінієва проводка без повноцінного контуру заземлення. Побутова техніка стає потужнішою, з’являються електрокотли, бойлери, кондиціонери, зарядні станції – навантаження на мережу зростає, а щиток часто залишився ще “з радянських часів”.
У таких умовах питання як правильно підключити узо – це не “опція для перфекціоністів”, а базовий елемент особистої безпеки. Наявність УЗО не гарантує абсолютного захисту, але істотно зменшує шанси тяжкого ураження струмом при пошкодженні ізоляції або випадковому контакті з напругою.
Коли доцільно встановлювати або міняти УЗО
УЗО варто передбачати у проєкті модернізації електромережі. Потребу в заміні або додаванні захисту оцінюють, зокрема, у таких випадках:
| Ситуація | Що варто зробити |
|---|---|
| Капітальний ремонт квартири/будинку | Спроєктувати схему щитка з окремими УЗО або дифавтоматами на групи |
| Установка потужних приладів (бойлер, пральна, посудомийка) | Додати УЗО на окрему лінію для цього обладнання |
| Вологі приміщення, вуличні розетки | Обов’язково ставити УЗО з чутливістю 10–30 мА |
| Старий щиток без захисних пристроїв | Заміна або модернізація з установкою сучасних автоматів та УЗО |
Якщо ви вже замислилися, як правильно підключити узо у своїй оселі, це вірний сигнал, що час перевірити щиток, стан проводки та продумати захист з урахуванням реальних умов: чи є заземлення, які навантаження, чи однофазна, чи 3 фази, які приміщення найбільш ризиковані.
Чому важливо не лише купити, а й правильно підключити УЗО
Навіть найдорожчий пристрій не захистить, якщо він підключений з помилками. Плутанина нуля, “скрутки” після УЗО, неправильне підключення приладу без заземлення – усе це зводить нанівець його роботу. Саме тому питання не лише “чи потрібно”, а й як правильно підключити узо є ключовим.
Нижче розглянуто логіку однофазних і трифазних схем, взаємодію з автоматами та обмеження мереж без PE. Це пояснення для обговорення рішення з електриком; монтаж, зміни підключень і перевірку захисту виконує фахівець.

Базові принципи роботи УЗО та типи пристроїв
Як працює УЗО: просте пояснення
УЗО постійно порівнює струм, який заходить у лінію по фазному провіднику, і струм, який повертається по нульовому. У нормальному режимі ці значення однакові. Якщо частина струму “зникає” (іде через людину, стіну, труби, вологу поверхню), виникає диференційний струм витоку, і пристрій вимикає лінію за частки секунди.
Всередині УЗО є вимірювальний трансформатор та виконавчий механізм. Будь-який дисбаланс між фазою та нулем перетворюється на сигнал, який змушує контактну групу розімкнутися. Саме тому так критично важливо не змішувати нульові провідники різних груп після УЗО – це порушує коректну роботу.
Коментар автора. Під час вибору диференційного захисту я раджу розрізняти функції кожного пристрою та звіряти їх із документацією. Не оцінюйте всю безпеку установки лише за кнопкою тестування. Схему й належні перевірки визначає електрик.
Богдан Гнатюк, електромонтажник
Чим УЗО відрізняється від автомата
Автоматичний вимикач (автомат) захищає мережу від перевантаження та короткого замикання. Він реагує на надмірний струм, щоб не перегоріли кабелі та не сталося займання. УЗО ж захищає від небезпечних витоків, але не реагує на перевантаження, якщо витоку немає.
Тому відповідь на питання як правильно підключити узо завжди включає одну важливу умову: УЗО повинно працювати в парі з автоматичним вимикачем. Або ви ставите окремі автомат + УЗО, або використовуєте дифавтомат (поєднання цих двох пристроїв в одному корпусі).
“Автомат захищає проводку, а УЗО — людину; прибрати будь-яку з ланок означає свідомо знизити рівень безпеки.”
Типи УЗО: AC, A, S та інші
У побуті найчастіше використовують такі типи УЗО за характером струму витоку:
- Тип AC – реагує тільки на синусоїдальний змінний струм витоку. Формально дозволений, але в сучасних умовах (імпульсні блоки живлення, електроніка) вже вважається застарілим рішенням.
- Тип A – спрацьовує як на змінний, так і на пульсуючий постійний струм витоку. Рекомендований для більшості квартир та будинків в Україні: пральні машини, бойлери, індукційні плити, електроніка.
- Тип S – селективне УЗО з витримкою часу. Використовується як “верхній” ступінь захисту у введенні, щоб не вибивало одразу весь будинок при спрацюванні “нижчих” пристроїв.
Для типових українських побутових мереж я, як практик, у більшості випадків рекомендую саме УЗО типу A, а тип S – уже для складніших, багаторівневих щитків (наприклад, у приватних будинках з кількома поверхами).
УЗО, ПЗВ, дифреле, RCCB, RCBO: як не плутати назви
У побуті в Україні часто використовують одразу кілька назв для схожих пристроїв: УЗО, ПЗВ, дифреле, а в технічній документації можна зустріти англомовні позначення RCCB та RCBO. Щоб не заплутатися під час вибору, важливо розуміти просту логіку термінів.
- УЗО / ПЗВ / дифреле – по суті один і той самий клас пристрою, який реагує на витік струму.
- RCCB – міжнародне позначення класичного УЗО без захисту від перевантаження та короткого замикання.
- RCBO – це вже дифавтомат, тобто пристрій, який поєднує функції УЗО та автомата в одному корпусі.
Тому коли в магазині або паспорті виробу ви бачите ПЗВ чи RCCB, у практичному побутовому сенсі мова йде про те саме УЗО. А якщо бачите RCBO – це вже не просто захист від витоку, а повноцінний диференційний автомат.
Типи F і B: коли вони дійсно потрібні
Окрім найпоширеніших типів AC, A та S, існують також тип F і тип B. У звичайній квартирі вони потрібні не завжди, але знати про них варто, особливо якщо у вас сучасне обладнання з інверторною електронікою.
- Тип F – підходить для навантажень із частотним керуванням та інверторною електронікою, де форма струму витоку складніша, ніж у стандартних побутових приладів.
- Тип B – застосовується там, де можливий гладкий постійний струм витоку: сонячні інвертори, зарядні станції для електромобілів, окреме промислове обладнання.
Для більшості квартир і будинків в Україні, як і раніше, достатньо типу A. Але якщо виробник інвертора, теплового насоса, зарядки EV або іншої складної техніки прямо вимагає тип F чи B, потрібно орієнтуватися саме на паспорт обладнання, а не на “середню пораду з форуму”.
Як підібрати правильний номінал УЗО
При виборі важливо розрізняти два параметри: номінальний струм (In) та струм витоку (IΔn).
| Параметр | Типові значення для житла | Призначення |
|---|---|---|
| Номінальний струм In | 25 A, 40 A, 63 A | Максимальний робочий струм лінії / групи |
| Струм витоку IΔn | 10 мА, 30 мА, 100 мА | Чутливість до витоків та захист людей / пожежний захист |
Загальне правило: номінал УЗО має бути не меншим, ніж номінал автомата, який його захищає. Наприклад, якщо груповий автомат на 16 А, логічно ставити УЗО на 25 А. Для вводів у квартири часто застосовують 40 А, у приватних будинках – 40–63 А.
За струмом витоку для житла в Україні зазвичай обирають 30 мА як універсальний захист людей, 10 мА – для особливо небезпечних зон (дитяча, ванна з розетками біля душу), а 100 мА – як протипожежне УЗО на вводі.
Як читати маркування УЗО на корпусі
Ще до монтажу корисно навчитися читати написи на самому корпусі пристрою. Саме маркування дозволяє швидко зрозуміти, чи підходить конкретне УЗО для вашої мережі, навантаження та умов експлуатації.
| Позначення на корпусі | Що означає |
|---|---|
| 25 A / 40 A / 63 A | Номінальний робочий струм УЗО, який воно може тривалий час пропускати без перевантаження |
| 10 mA / 30 mA / 100 mA / 300 mA | Чутливість до струму витоку: що менше значення, то швидше захист реагує на небезпечний витік |
| AC / A / F / B / S | Тип УЗО за характером струму витоку або селективністю |
| 2P | Двополюсне УЗО для однофазної мережі: комутує фазу і нуль |
| 4P | Чотириполюсне УЗО для трифазної мережі: три фази та нуль |
Наприклад, якщо на корпусі написано 40 A / 30 mA / Type A / 2P, це означає: однофазне УЗО типу A, розраховане на робочий струм до 40 А, з чутливістю 30 мА для захисту людей від струмів витоку.
Коли на вводі ставлять 100 мА, а коли 300 мА
У житлових щитках найчастіше говорять про 30 мА, але для ввідного та протипожежного захисту важливі також УЗО на 100 мА і 300 мА. Їх не ставлять “замість” 30 мА на розеткові групи, а використовують як верхній ступінь захисту.
- 30 мА – основний побутовий рівень захисту людей у квартирі чи будинку.
- 100 мА – часто застосовується як селективне або ввідне УЗО в приватному будинку чи великому щитку з кількома групами.
- 300 мА – використовують переважно як протипожежний ступінь захисту на вводі, коли потрібно відсікати великі витоки в розгалуженій мережі, але не допускати хибних спрацювань на кожен дрібний мікровитік.
Практичне правило таке: 30 мА – для життя і контакту людини, а 100–300 мА – для верхнього ступеня та пожежної безпеки. Якщо в щитку кілька рівнів захисту, верхній пристрій часто обирають селективного типу S, щоб при аварії спочатку спрацьовувало “нижче” УЗО на конкретній групі, а не відключався весь будинок.
Розуміння цих базових принципів допомагає не просто купити “будь-яке” УЗО, а свідомо підібрати правильний тип і номінал та вже на наступному етапі розібратися, як правильно підключити узо у конкретній схемі вашого щитка.

Підготовка до монтажу: схеми, інструменти, безпечне відключення живлення
Ці етапи призначені для кваліфікованого електрика. Власнику оселі не слід знімати захисні панелі чи виконувати підключення у щиті. Вимкнений ввідний автомат не означає, що всі частини щита знеструмлені: фахівець визначає всі джерела живлення, забезпечує безпечне відключення та перевіряє відсутність напруги перед доступом до провідників.
Крок 1. Схема – основа безпечного підключення
Перш ніж брати в руки викрутку, потрібно мати чітке уявлення, що і куди ви підключатимете. Ідеально – отримати від забудовника або попереднього майстра схему щитка. Якщо її немає, доведеться намалювати власну.
- Відкрийте щиток і сфотографуйте поточне підключення з кількох ракурсів.
- Підпишіть всі автомати: освітлення, розетки, кухня, бойлер, кондиціонер тощо.
- Намалюйте просту схему: ввідний автомат, лічильник (якщо він у щитку), групові автомати, шини N та PE.
У схемі відразу позначте орієнтовне місце, де буде стояти УЗО: перед груповими автоматами, перед окремою лінією чи на вводі. Це допоможе логічно вибудувати послідовність і чіткіше зрозуміти, як правильно підключити узо саме у вашій конфігурації щитка.

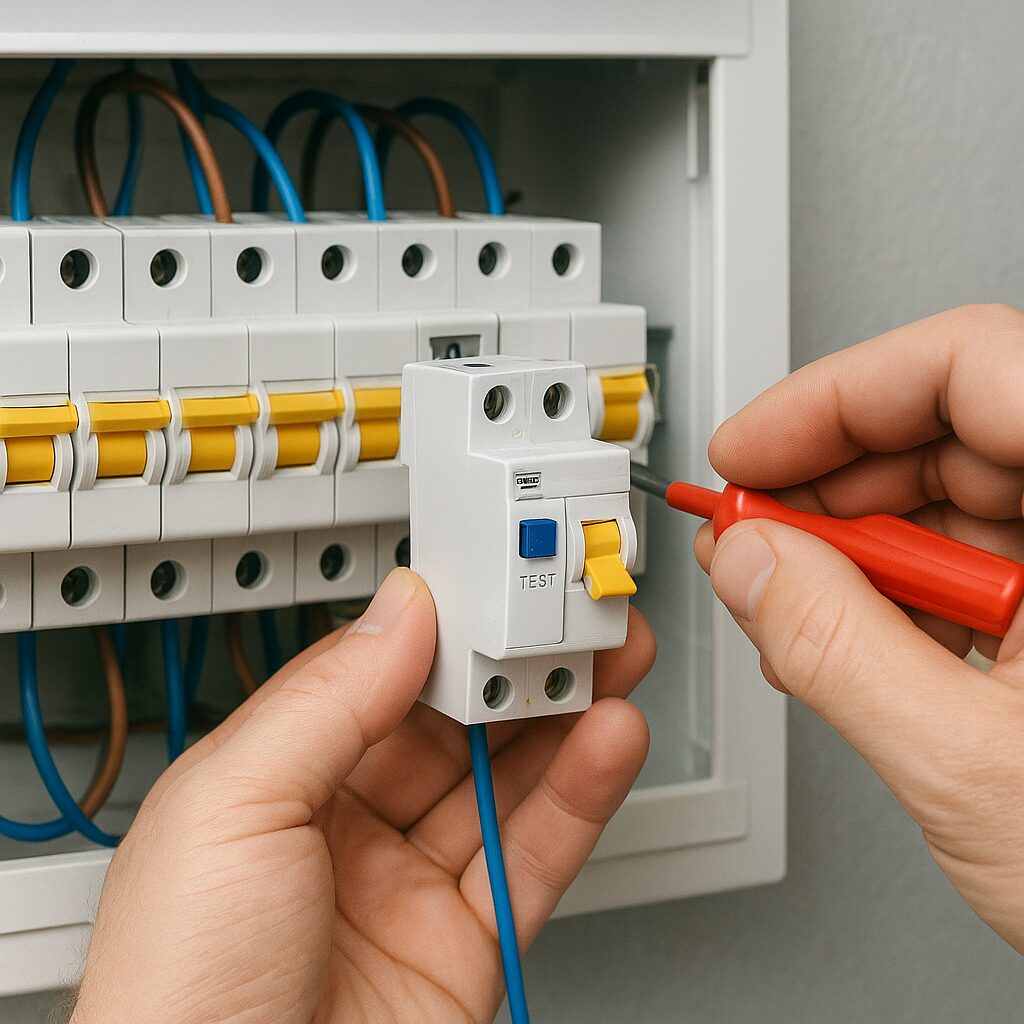

Крок 2. Вибір місця в щитку
УЗО монтується на DIN-рейку, тому потрібно перевірити, чи є вільне місце. Якщо щиток “забитий під зав’язку”, можливо, доведеться:
- перегрупувати автомати;
- замінити частину модульних пристроїв на більш компактні;
- або встановити додатковий модульний щиток поруч.
Бажано розташовувати УЗО логічно: ближче до вводу для загальних пристроїв, або безпосередньо перед груповими автоматами, які воно захищає. Не варто хаотично “втикати” його між випадковими автоматами – надалі це ускладнить обслуговування та діагностику.
Крок 3. Необхідні інструменти та матеріали
Для підготовки й монтажу вам знадобляться:
- набір викруток (пласкі та хрестові) з ізольованими ручками;
- індикатор напруги або мультиметр;
- бічні кусачки та пасатижі;
- обжимка (якщо використовуєте НШВІ-накінцівники);
- НШВІ для кінців провідників, маркери або бірки для підпису;
- саме УЗО відповідного типу та номіналу, короткі відрізки дроту потрібного перерізу для перемичок.
Інструмент повинен бути справним, без пошкодженої ізоляції. Це одна з базових вимог безпеки, яку часто ігнорують у побуті.
Крок 4. Безпечне відключення живлення за ПУЕ
За правилами (ПУЕ) будь-які роботи у щитку виконуються тільки при знятті напруги. Алгоритм для квартири чи будинку в Україні зазвичай такий:
- Вимкніть ввідний автомат у квартирному/будинковому щитку.
- Якщо ввідний автомат або рубильник у під’їзді чи на фасаді – також вимкніть його (за потреби – через ОСББ або енергетиків).
- Переконайтеся у відсутності напруги на всіх фазних клемах за допомогою індикатора або мультиметра.
- Перевірте індикатор на відомому джерелі напруги до і після перевірки щитка – щоб упевнитися, що він справний.
Не починайте розбирати проводку, якщо ви не пройшли всі кроки перевірки. Незалежно від того, наскільки добре ви знаєте теорію чи як правильно підключити узо, порушення елементарних правил знеструмлення – найпоширеніша причина побутових уражень струмом.
Крок 5. Остаточна перевірка перед монтажем
Коли напруга знята й перевірена, ще раз звіртеся зі схемою: куди прийде ввідна фаза, куди піде вихід з УЗО, де буде підключений нуль, як пролягають шини N та PE. Підпишіть дроти маркером або бірками – це суттєво спростить як перший монтаж, так і подальше обслуговування щитка.
Такий підхід до підготовки — це вже половина відповіді на питання, як правильно підключити узо без хаосу, зайвих помилок і небезпечних експериментів “на живу”.
Схема підключення УЗО в однофазній мережі
Схема підключення УЗО в однофазній мережі: загальна логіка
У типовій квартирі чи будинку в Україні маємо однофазну мережу 220 В: одна фаза (L), робочий нуль (N) і, за можливості, захисний провідник (PE). Класична послідовність елементів у щитку така: ввідний автомат → (лічильник, якщо в цьому ж щитку) → УЗО → групові автомати → споживачі.
Щоб зрозуміти, як правильно підключити узо, важливо запам’ятати дві речі:
- через УЗО завжди проходять і фаза, і нуль захищеної групи;
- нуль після УЗО не можна змішувати з іншими нулями – для нього має бути окрема шина.
Підключення УЗО зверху чи знизу: де фаза та нуль
Напрямок живлення визначають за інструкцією та маркуванням конкретної моделі. Правило «вхід завжди зверху» не є універсальним. Робочий нуль під’єднують до позначеної клеми N, а фазу — до відповідного полюса за схемою виробника; положення N також не визначають навмання.
Наприклад, Schneider Electric дозволяє живлення Acti9 iID RCCB зверху або знизу. Це відповідь для зазначеної серії, а не для будь-якого УЗО Schneider чи іншої марки. Для іншого артикулу електрик має перевірити його власну документацію.
Через двополюсне УЗО однофазної групи проходять L і N. PE ведуть окремо, без комутації через УЗО. PEN не можна використовувати як звичайний комутований N. Під’єднання, підготовку жил і затягування клем виконує електрик після безпечного знеструмлення, з урахуванням вимог виробника.
Розводка фази та нуля з виходу УЗО по групових автоматах
З клем, позначених у схемі конкретної моделі як вихід, живляться захищені групи. Наведена нижче логіка відповідає прикладу з верхнім вводом; для моделі зі зворотним живленням розташування входу й виходу буде іншим.
- З клеми 2 (вихід фази) зробіть перемичку на групові автомати, які мають захищатися цим УЗО. Це можна реалізувати гребінчастою шиною або окремими перемичками з проводу відповідного перерізу.
- З клеми N (вихід нуля) підключіть провід на окрему нульову шину для цієї групи. На неї потім заводяться всі нульові провідники споживачів, які живляться через дані автомати.
- Застосовуйте логіку: кожна група, що “сидить” на певному УЗО, має свою фазу від цього УЗО та свій нуль на “своїй” шині.
Захисні провідники (PE) від усіх ліній з’єднуються на спільній шині заземлення й через УЗО не проходять.
Типові помилки при підключенні та як їх уникнути
Навіть знаючи, як правильно підключити узо теоретично, легко припуститися помилок у щитку. Найчастіші:
- Змішування нулів різних груп – коли частина нулів відходить на “чужу” шину. УЗО починає безпричинно вибивати або взагалі працює некоректно.
- Підключення нуля споживача в обхід УЗО – фаза проходить через УЗО, а нуль – напряму на загальну шину. Пристрій або не спрацьовує при витоку, або вибиває при будь-якому навантаженні.
- Підмішування “робочого нуля” на шину PE – грубе порушення ПУЕ, особливо небезпечне при пошкодженнях ізоляції.
- Суміщення вихідних фаз різних УЗО через загальну шину або перемички – повна втрата коректної селективності та постійні хибні спрацювання.
Щоб цього уникнути, тримайтеся правила: одна група – одне УЗО – своя фаза – свій нуль. Візуально рознесіть шини та дроти, підпишіть їх бірками чи маркером.
Контроль правильності підключення перед подачею напруги
Після завершення монтажу ще раз пройдіться по схемі очима, перевірте, чи немає “зайвих” перемичок, скруток та дубльованих підключень на шинах. Затягніть усі клеми, легенько потягнувши за провід – він не повинен рухатися.
- Увімкніть ввідний автомат при вимкнених групових автоматах.
- Увімкніть УЗО, натисніть кнопку “TEST” – воно має миттєво вимкнутися.
- По черзі вмикайте групові автомати й контролюйте, щоб УЗО не вибивало без навантаження.
Спрацювання TEST — лише одна перевірка. Воно не доводить, що вся схема підключена правильно, ізоляція справна та PE виконує свою функцію. Перед введенням кола в експлуатацію електрик перевіряє монтаж і виконує необхідні вимірювання.

Підключення УЗО із заземленням: TN-S і TN-C-S
Особливості схем TN-S та TN-C-S у побутових мережах
У сучасних квартирах новобудов та більшості правильно зроблених приватних будинків використовується система заземлення TN-S або TN-C-S. Їх головна ідея – окремий захисний провідник PE, який не поєднується з робочим нулем N усередині щитка.
У TN-S робочий N і захисний PE є окремими провідниками. У TN-C-S вони розділені після визначеної проєктом точки поділу PEN. Після розділення повторно об’єднувати N і PE не можна. Місце та умови поділу визначає фахівець, а не власник розетки за універсальною схемою.
Розділення N і PE та підключення шин
Щоб грамотно реалізувати схему з УЗО та заземленням, потрібно правильно організувати шини в щитку:
- Шина PE – для всіх захисних провідників (жовто-зелених). Вона жорстко й надійно підключається до захисного провідника вводу (PE або PEN після розділення).
- Шина N – для робочих нулів. Вона підключається через УЗО: спочатку нуль заходить у УЗО, потім з виходу УЗО йде на відповідну нульову шину.
У схемі TN-C-S розділення PEN на N і PE роблять до УЗО: PEN заводиться на клемник, з якого відгалуження йде на шину PE (через болтове з’єднання) та на вхідний N УЗО. Після цього зворотне з’єднання N і PE вже не допускається.
Як підключити УЗО із заземленням у квартирі (TN-S / TN-C-S)
Логіка для квартири з окремими лініями на ванну, кухню, розетки кімнат і кондиціонери така:
Ввідний автомат → (лічильник) → УЗО загального захисту або селективне УЗО → групові автомати → споживачі. При цьому:
Фаза (L) з виходу ввідного автомата йде на вхід УЗО, з виходу УЗО – на гребінку групових автоматів. Нуль (N) заходить на УЗО, а з виходу підключається на нульову шину для цієї групи. Усі захисні провідники PE від ліній (розетки, техніка) збираються на окремій шині PE, яка напряму з’єднана з PE вводу.
Для особливо небезпечних приміщень (ванна, душова, пральна зона) я раджу:
- виділяти окрему лінію з власним УЗО 10–30 мА типу A;
- фазу цієї групи брати з виходу конкретного УЗО;
- нуль – тільки через “свою” нульову шину, підключену до виходу цього ж УЗО;
- обов’язково підключати PE до всіх розеток і корпусів стаціонарної техніки (бойлер, пральна машина).
Підключення УЗО із заземленням у приватному будинку
У приватному будинку часто є власний контур заземлення (штирі, смуга, з’єднані в трикутник або іншу конфігурацію). Він підключається до головної шини PE у ввідному щитку. Далі PE роздається по всіх розподільчих щитках будинку та господарських споруд.
Типова структура щитка будинку:
Ввідний автомат/вимикач навантаження → селективне УЗО (100 мА, тип S) → розподільні автомати на поверхи/зони → локальні УЗО 30 мА на групи (ванна, кухня, вуличні лінії, гараж).
Особливу увагу приділяємо вуличним лініям: розетки на фасаді, в альтанці, для електроінструменту в саду. Вони працюють у вологих умовах, тому для них бажано ставити окреме УЗО 30 мА з коректним підключенням PE до металевих корпусів розеткових боксів і щитків.
Якщо будинок великий, має кілька поверхів, гараж, майстерню або господарські споруди, ввідне УЗО часто доцільно робити не на 30 мА, а на 100 мА або 300 мА з витримкою часу, а вже нижче ставити окремі УЗО 30 мА на конкретні групи. Така схема краще зберігає селективність і не залишає весь будинок без живлення через витік у одному бойлері чи вуличній розетці.
“УЗО працює в парі із заземленням: при пробої на корпус струм витоку йде по PE та примушує захист спрацювати за мілісекунди.”
Типові помилки при підключенні УЗО з заземленням
Навіть розуміючи, як правильно підключити узо із заземленням, варто уникати таких порушень:
- об’єднання N і PE на шині після УЗО – це “вбиває” сенс захисту та суперечить вимогам ПУЕ;
- підключення частини розеток без PE “щоб не тягнути новий кабель” – корпуси приладів залишаються без захисту;
- винос частини нулів на “чужу” шину, не прив’язану до конкретного УЗО – отримуємо хаотичні спрацювання або повну відсутність захисту.
Грамотне розділення N і PE, чітка структура шин і уважне виконання схем – це відповідь не лише на питання як правильно підключити узо, а й на те, як зробити заземлення реально робочим, а не “для галочки в акті”.
Підключення УЗО без заземлення: що перевірити у старій мережі
Два проводи в розетці ще не визначають систему заземлення
Відсутність PE у розетці та система TN-C — не тотожні поняття. Перш ніж обирати схему, електрик має встановити, які функції виконує ввідний провідник, де проходить межа N і PEN та як організований захист будинку. За кольором дроту або кількістю жил цього визначити не можна.
Чи замінює УЗО захисний провідник PE
УЗО контролює різницю струмів у робочих провідниках, але не створює заземлення. Без PE пошкоджений корпус може залишатися під напругою до появи шляху витоку. Не перевіряйте захист дотиком до корпусу, фази, труб або батарей і не розраховуйте на УЗО як на гарантію безпеки.
Чому не можна пропускати PEN через УЗО
PEN поєднує робочу та захисну функції. Його розрив може залишити металеві корпуси без захисного зв’язку та створити небезпечну напругу дотику. Схема «PEN на клему N УЗО» неприйнятна для провідника, який зберігає захисну функцію. Не перетворюйте його на N простим перейменуванням.
У матеріалі виробника Tosun Electric про TN-C пояснено ризик розриву PEN та необхідність розділення захисної й робочої функцій перед застосуванням диференційного захисту. Конкретне рішення для будинку визначають після обстеження електроустановки.
Небезпечні способи зробити «заземлення»
- Не з’єднуйте N і захисні контакти розеток саморобними перемичками.
- Не використовуйте водопровідні, газові труби або батареї як заміну PE.
- Не розривайте PEN вимикачем чи УЗО та не об’єднуйте N і PE після їх розділення.
Що робити до модернізації проводки
Запросіть електрика для визначення системи заземлення, перевірки стану вводу й підготовки схеми модернізації. Не відкривайте щит і не додавайте захисні перемички самостійно. Для приладів, яким потрібен PE, відсутність захисного провідника слід усунути; саме встановлення УЗО цю проблему не вирішує.

УЗО до чи після автомата: послідовність підключення
Чому УЗО завжди працює разом з автоматом
УЗО саме по собі не захищає лінію від перевантаження та короткого замикання. Воно реагує лише на струм витоку. Тому в будь-якій працюючій схемі потрібна зв’язка: автоматичний вимикач + УЗО (або дифавтомат, де ці функції об’єднані).
Ключове питання не “чи ставити автомат”, а як правильно підключити узо відносно автомата: до нього, після нього чи використати диференційні автомати на окремі лінії. Від цього залежить як рівень захисту, так і зручність експлуатації.
Схема «ввідний автомат → УЗО → групові автомати»
Це одна з найпоширеніших схем для квартир та невеликих будинків. Послідовність така:
Лінія живлення → ввідний автомат → УЗО загального призначення → гребінка групових автоматів → споживачі.
У такому варіанті:
- ввідний автомат захищає проводку до УЗО від перевантажень і КЗ;
- УЗО відстежує витоки на всіх підключених до нього групах;
- кожна група має свій автомат, який відсікає локальні перевантаження та короткі замикання.
Це рішення добре підходить для однофазних квартир: окремі автомати на розетки, освітлення, кухню, бойлер, а УЗО – спільне на кілька груп, з правильно організованими нульовими шинами.
УЗО до автомата чи після нього: в чому різниця
Формально УЗО можна ставити як до автомата, так і після нього, але у побутових щитках частіше застосовується варіант “автомат → УЗО → групи”. Чому:
- автомат захищає саме УЗО від струмів, вищих за його номінал (In);
- легше підібрати номінал: автомат, скажімо, 25 А, УЗО – 40 А (з запасом), і воно гарантовано не перевантажується;
- при КЗ у лінії спрацьовує автомат, а не УЗО.
Якщо поставити УЗО до автомата меншого номіналу, можливі ситуації, коли при аварійному режимі навантаження “дістається” до самого УЗО. Тому на практиці у житлових об’єктах в Україні я рекомендую: ввідний автомат → УЗО з In не меншим, ніж номінал автомата → групові автомати.
Електромеханічне чи електронне УЗО: що краще для дому
Під час вибору пристрою варто звертати увагу не лише на тип AC чи A, а й на принцип внутрішньої роботи. За конструкцією УЗО бувають електромеханічні та електронні.
- Електромеханічне УЗО спрацьовує завдяки енергії самого струму витоку. Воно вважається більш “живучим” і передбачуваним у побутових умовах, особливо в старих мережах з нестабільною якістю живлення.
- Електронне УЗО використовує додаткову електронну схему керування. Такі пристрої теж можуть працювати коректно, але за якістю виробника та умовами мережі тут більше нюансів.
Для стандартної квартири чи приватного будинку я зазвичай рекомендую саме електромеханічне УЗО, якщо бюджет дозволяє. Воно менше залежить від “капризів” мережі й сприймається як більш надійний варіант для побутового щитка, де головне не економія кількох сотень гривень, а стабільність захисту.
Диференційні автомати на окремі лінії
Альтернативний підхід – замість одного загального УЗО використати диференційні автомати (дифавтомати) на найвідповідальніші лінії. Наприклад:
- окремий дифавтомат для ванної кімнати;
- окремий – для пральної машини/бойлера;
- окремий – для вуличних розеток або гаража;
- звичайні автомати – для освітлення та менш критичних груп.
Плюси такого рішення:
спрацювання відбувається тільки по конкретній лінії – в разі витоку в бойлері не гасне ціла квартира; простіше діагностувати, де саме сталася проблема; не обов’язково ставити потужне й дороге УЗО на весь щиток.
Мінуси – вища вартість щитка і більша кількість модулів. Але для приватних будинків та “навантажених” квартир такий варіант часто оптимальніший.
Практичні приклади для українських квартир і будинків
Для типової квартири з однофазним вводом можна запропонувати таку структуру:
Ввідний автомат 25–32 А → УЗО 40 А, 30 мА (тип A) → групові автомати: розетки кімнат, розетки кухні, бойлер, кондиціонер, освітлення.
Для приватного будинку (з кількома поверхами) логіка часто така:
Ввідний автомат → селективне УЗО 63 А, 100 мА (тип S) → автомати на поверхові/зональні щитки → у кожному щитку – дифавтомати 30 мА на вологі зони, кухню, вуличні лінії, гараж, майстерню.
У будь-якому з варіантів рішення про те, як правильно підключити узо відносно автоматів, повинно виходити з трьох речей: реальне навантаження, вимоги безпеки (особливо у вологих зонах) і можливості щитка за місцем та бюджетом.
Підключення УЗО на 3 фази: логіка трифазної схеми
Особливості трифазного УЗО та його позначення
Для трифазного кола з нейтраллю зазвичай застосовують чотириполюсне УЗО: L1, L2, L3 і N проходять через відповідні полюси, а PE — окремо. Позначення полюсів, положення N та допустимий напрямок живлення електрик звіряє з документацією конкретного артикулу. Розташування «верх — вхід, низ — вихід» є лише одним варіантом схеми.
Принцип роботи той самий, що й в однофазному: пристрій порівнює суму струмів у всіх фазах і нулі. У нормі геометрична сума дорівнює нулю. Якщо є витік (через корпус, людину, землю), з’являється дисбаланс, і УЗО вимикає всі три фази одразу.
“У трифазній мережі захист повинен бути одночасним для всіх фаз – часткове відключення небезпечніше за повну зупинку.”
Крок за кроком: підключення УЗО у трифазному щиті
Щоб зрозуміти, як правильно підключити узо у трифазній мережі приватного будинку чи невеликого виробництва, дотримуйтесь послідовності:
- Зі сторони вводу підведіть до верхніх клем УЗО три фази L1, L2, L3 з виходу ввідного трьохполюсного автомата (або чотириполюсного – якщо він комутує й нуль).
- Підключіть робочий нуль N з вводу на відповідну верхню нульову клему УЗО (якщо використовується 3P+N-пристрій).
- З нижніх клем (вихід) L1, L2, L3 розведіть фази на групові автомати: трифазні автомати для силових споживачів (насоси, верстати, потужні двигуни) та однополюсні/двополюсні для однофазних груп.
- Вихідний N з УЗО підключіть на окрему нульову шину, до якої приєднуються усі нульові провідники ліній, що захищаються цим УЗО.
- Захисний провідник PE не проходить через УЗО, а збирається на шині PE, з’єднаній з контуром заземлення або шиною PE головного щита.
Після монтажу обов’язково перевірте правильність послідовності фаз, особливо якщо живляться трифазні двигуни – переплутані фази змінять напрямок обертання.
Балансування навантаження по фазах
У приватному будинку або невеликому цеху часто більшість споживачів — однофазні. Щоб трифазне УЗО працювало стабільно, потрібно рівномірно розподіляти їх між L1, L2 і L3.
- Рознесіть розеткові групи й освітлення по різних фазах.
- Потужні споживачі (електрокотел, бойлер, кондиціонери) рівномірно “розкидайте” між фазами.
- Для чисто трифазних навантажень (станки, насоси) використовуйте окремі трифазні автомати після УЗО.
Розподіл навантаження по фазах потрібен для узгодження навантажень і захисту ліній від перевантаження. Саму нерівномірність не слід автоматично вважати причиною спрацювання УЗО: електрик перевіряє струми витоку, стан ізоляції та правильність нейтралей.
Типові помилки при підключенні трифазного УЗО
Навіть знаючи теорію підключення узо 3 фази, на практиці часто трапляються помилки:
- Спільна нульова шина для різних УЗО – нулі кількох зон, захищених різними УЗО, збирають на одній шині. Наслідок – хаотичні спрацювання та некоректна робота захисту.
- “Обхід” УЗО нулем – фази проходять через трифазне УЗО, а нуль частини ліній підключений напряму на головну шину N. УЗО або взагалі не спрацює при витоку, або спрацьовуватиме без видимих причин.
- Неправильний номінал – УЗО за струмом (In) вибрано менше, ніж сума можливих навантажень і номінал ввідного автомата. При пікових режимах саме УЗО перегрівається й виходить з ладу.
- Переплутані фази й нуль – наприклад, нуль береться не з виходу УЗО, а з “чужої” шини, або фази з різних джерел сходяться на одному УЗО.
Щоб уникнути цих проблем і справді реалізувати як правильно підключити узо в трифазній системі, слід жорстко дотримуватися: кожне трифазне УЗО має “свої” три фази, “свій” нуль і “свою” нульову шину, а PE ведеться окремо, не змішуючись з N після точки розділення.

Перевірка роботи УЗО та усунення типових помилок
Початкова перевірка: кнопка TEST
Кнопку TEST використовують за інструкцією конкретного УЗО, за безпечного доступу до його органу керування без зняття захисних панелей. Після монтажу електрик додатково перевіряє схему та характеристики захисту приладами; сам факт спрацювання TEST не підтверджує правильність усієї установки.
Алгоритм дій:
Увімкніть ввідний автомат і саме УЗО. Групові автомати можна залишити вимкненими – це не завадить тесту. Натисніть кнопку TEST на корпусі УЗО. Пристрій повинен миттєво вимкнутися (важіль впаде в положення “OFF”). Увімкніть УЗО знову. Якщо воно не реагує на TEST або спрацьовує із затримкою/через кілька натискань – це вже сигнал перевірити підключення та сам пристрій.
Періодичність перевірки TEST беріть з інструкції виробника саме вашої моделі. Не замінюйте зазначений інтервал довільним правилом «раз на кілька місяців». Якщо пристрій не реагує на TEST, припиніть користування колом і зверніться до електрика.
Поглиблена перевірка: вимір струму витоку
Професійна перевірка включає вимір часу спрацювання та струму витоку спеціальними тестерами (мегометрами/приладами для перевірки УЗО). У домашніх умовах це зазвичай робить запрошений електрик, але варто розуміти суть.
Прилад подає на УЗО контрольний струм витоку (наприклад, 1×IΔn, 5×IΔn) і фіксує час, за який воно відключається. Для побутових УЗО 30 мА час спрацювання має вкладатися в норми (як правило, десятки мілісекунд). Якщо УЗО спрацьовує надто повільно або взагалі не відключається при номінальному струмі витоку – його потрібно міняти.
Такий тест особливо корисний, коли щиток складний: кілька УЗО, дифавтомати, трифазні навантаження. Він дозволяє переконатися, що ви не лише знаєте, як правильно підключити узо, а й що вся система реально відповідає нормам.
Мимовільні спрацювання: як знайти причину
Якщо УЗО періодично “вибиває” без видимих причин, треба послідовно відшукати джерело витоку:
- Вимкніть усі групові автомати, увімкніть УЗО. Якщо воно стоїть увімкненим стабільно – саме підключення, швидше за все, правильне.
- Вмикайте групові автомати по одному й спостерігайте, при якій групі спрацьовує УЗО.
- У проблемній групі відключайте по черзі споживачі (бойлер, пральна машина, розеткові лінії) – так знайдете конкретний прилад або відрізок проводки з витоком.
Пам’ятайте, що накопичені мікровитоки від кількох старих приладів можуть сумарно перевищити 30 мА й викликати спрацювання навіть без явної “пробоїни”. У таких випадках рішенням часто стає розділення груп по різних УЗО.
Нагрів клем, запах гару, шум: що це означає
Запах гару, потріскування, потемніння корпусу або помітний перегрів — привід припинити користування колом. Не перевіряйте температуру клем руками та не знімайте захисні панелі. Якщо доступ до штатного вимикача безпечний, вимкніть живлення й викличте електрика.
Можливі причини:
- погано затягнуті гвинти клем, “напівзатиснутий” провід;
- надто малий переріз провідника при великому навантаженні;
- перевищення номіналу УЗО (In) через неправильно підібраний автомат до нього.
Не підтягуйте клеми самостійно. Електрик має знеструмити коло, перевірити відсутність напруги, знайти причину нагріву та оцінити пошкодження. Збільшення номіналу автомата або обхід захисту не усувають причину й можуть підвищити ризик пожежі.
УЗО не спрацьовує: алгоритм дій
Якщо TEST не вимикає УЗО, не користуйтеся відповідним колом до перевірки. За безпечного доступу вимкніть його штатним вимикачем і зверніться до електрика. Фахівець перевірить живлення, схему, стан пристрою та характеристики спрацювання спеціальним тестером. Не підключайте фазу через опір до корпусу або землі й не створюйте штучний витік саморобними засобами.
Яке УЗО вибрати для бойлера, пральної машини, кухні та вуличних розеток
Практичний підбір УЗО під конкретні прилади та зони
На практиці користувачі рідко питають лише “як правильно підключити узо” в абстракції. Частіше питання звучить конкретно: яке УЗО поставити на бойлер, пральну машину, кухню чи вуличні розетки. Тут важливо враховувати і вологість, і електроніку всередині приладу, і логіку розподілу груп у щитку.
| Прилад або зона | Що зазвичай рекомендують |
|---|---|
| Бойлер | Окрема лінія, автомат + УЗО типу A, 30 мА; у складних щитках – окремий дифавтомат |
| Пральна машина | Окрема або виділена розеткова група, тип A, 30 мА; обов’язково з PE при наявності заземлення |
| Посудомийна машина | Тип A, 30 мА, бажано окрема кухонна лінія або окремий дифавтомат |
| Індукційна плита | Тип A, номінал підбирається за струмом лінії; для потужних моделей часто потрібна окрема лінія |
| Розетки у ванній | 10–30 мА, тип A, окрема група або окремий дифавтомат, максимум уваги до PE і зон безпеки |
| Кухонні розетки | Тип A, 30 мА, оскільки тут одночасно працює багато техніки з електронікою |
| Вуличні розетки, гараж, садовий інструмент | Окреме УЗО або дифавтомат 30 мА, бажано окрема зовнішня група з повноцінним PE |
| Кондиціонер | Залежно від моделі: часто тип A, окрема лінія; для інверторних систем варто дивитися паспорт виробника |
Якщо говорити просто, то для більшості побутових приладів сьогодні безпечним “стандартом за замовчуванням” буде тип A, 30 мА. Саме він найкраще покриває сучасну техніку з електронними платами, імпульсними блоками живлення та інверторними елементами.
Окремо про сонячні інвертори та зарядки для електромобілів
Якщо у будинку є сонячний інвертор, гібридна система резервного живлення, зарядна станція для електромобіля або інше складне інверторне обладнання, загального правила “ставте тип A і все” вже може бути недостатньо. У таких випадках потрібно обов’язково дивитися вимоги виробника: інколи потрібен тип F, а інколи – тип B. Це якраз ті ситуації, де економія на правильному типі УЗО швидко обертається або хибними спрацюваннями, або відсутністю потрібного захисту.
Питання та відповіді (FAQ) по підключенню УЗО
Чи можна ставити одне УЗО на всю квартиру?
Одне УЗО може захищати кілька груп, якщо схема й номінали узгоджені з навантаженням та автоматичними вимикачами. Тоді витік на одній лінії може вимкнути всі підключені до нього групи. Окремі УЗО або дифавтомати дають змогу розділити захист і полегшити пошук несправності. Варіант для конкретного щита обирає електрик; кількість пристроїв сама по собі не доводить безпеку схеми.
Що краще для квартири чи будинку: УЗО чи дифавтомат?
УЗО (RCCB) реагує на струм витоку та потребує узгодженого захисту від перевантаження і короткого замикання. Дифавтомат (RCBO) поєднує ці функції в одному апараті. Вибір залежить від схеми, характеристик обладнання та місця у щиті. Перевіряйте характеристики конкретних моделей: дифавтомат не завжди займає менше модулів, а ціна не визначає правильність захисту.
Що робити, якщо в будинку немає контуру заземлення?
Спочатку електрик має визначити систему заземлення і функцію ввідного провідника. УЗО не замінює PE. Якщо провідник виконує функцію PEN, його не можна просто завести на комутовану клему N УЗО. Не робіть заземлення на труби чи батареї й не з’єднуйте нуль із захисним контактом розетки. Схему модернізації та можливість застосування диференційного захисту визначають після обстеження.
Як часто потрібно перевіряти роботу УЗО?
Виконуйте перевірку кнопкою TEST з періодичністю, зазначеною виробником вашого УЗО. Кнопка перевіряє функцію пристрою, але не підтверджує справність заземлення, ізоляції та всієї схеми. Для цього потрібні професійні вимірювання. Якщо TEST не вимикає УЗО, не покладайтеся на його захист: припиніть користування відповідним колом, безпечно вимкніть його штатним вимикачем і зверніться до електрика.
Хто має встановлювати та перевіряти УЗО?
Монтаж, зміни підключення та вимірювання у щиті має виконувати кваліфікований електрик. Стаття пояснює логіку схеми, щоб ви могли обговорити рішення та перевірити склад робіт. Знання позначень L, N і PE не замінює кваліфікації, перевірки відсутності напруги та випробувань після монтажу. Не знімайте захисні панелі, не торкайтеся клем і не створюйте штучний витік для перевірки.
Що перевірити перед введенням УЗО в експлуатацію
УЗО (ПЗВ) доповнює захист від надструму та не замінює PE. Для однофазної групи L і N проходять через один пристрій, нейтралі різних захищених груп не змішують, PE ведуть окремо. Напрямок живлення й клеми звіряють з документацією моделі.
Схему, номінали та захист самого УЗО від надструму електрик узгоджує з проводкою й навантаженням. У старій мережі спочатку встановлюють функцію ввідного провідника: PEN не можна просто пропустити через комутовану клему N.
Монтаж і випробування має виконувати кваліфікований електрик. TEST перевіряють за інструкцією виробника; ця кнопка не замінює вимірювань. За запаху гару, тріску, перегріву або відмови TEST припиніть користування колом і організуйте перевірку.
