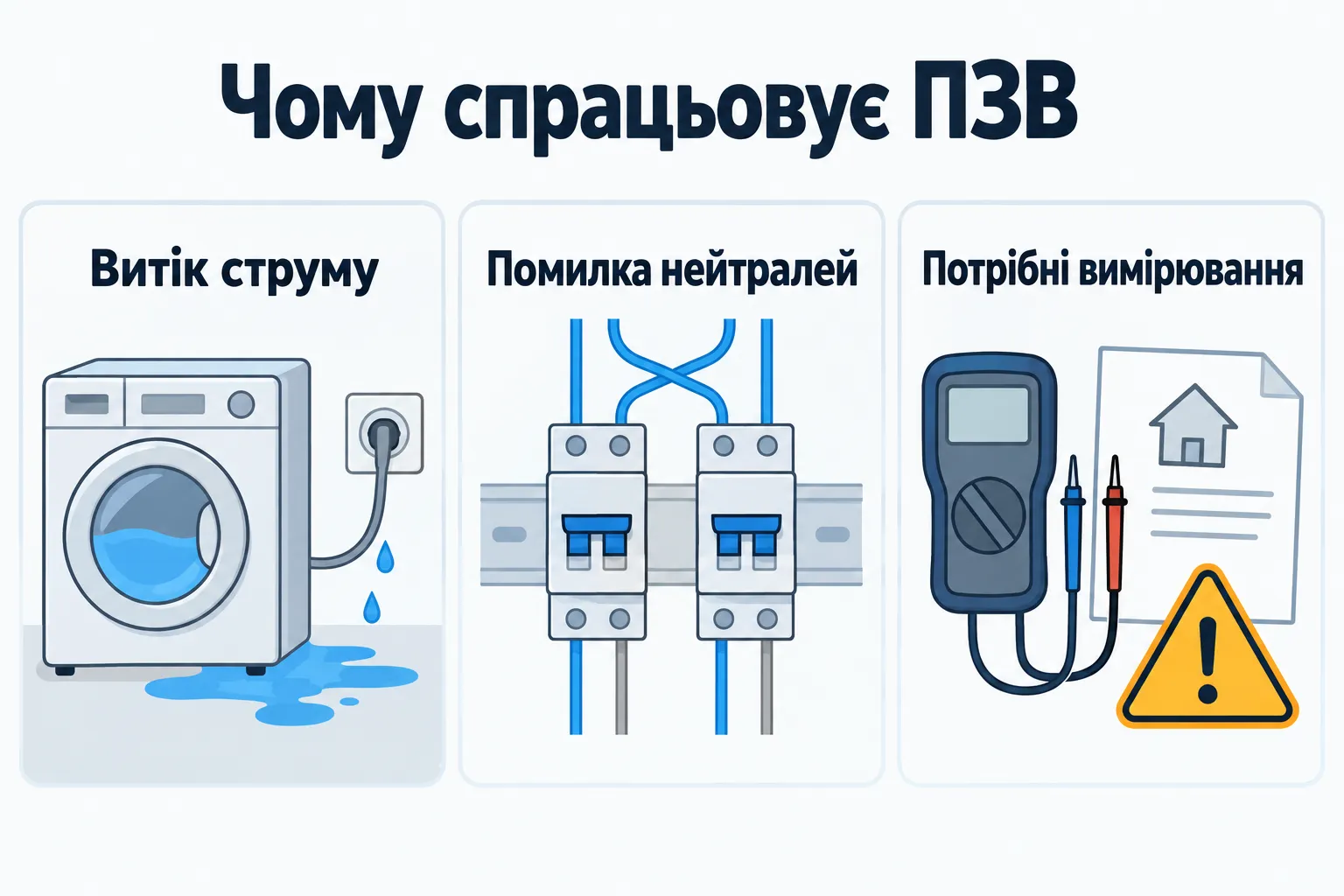

Что такое УЗО и дифавтомат и почему их «выбивает»

Почему эти «щелчки» так пугают и раздражают

Каждый, кто хоть раз ночью оставался без света и горячей воды из-за того, что вдруг выбивает УЗО или срабатывает дифавтоматзнает это чувство бессилия. В голове сразу крутится: «Что сломалось? Опасно ли это? Нужно ли срочно вызвать электричество?

На самом деле в большинстве случаев это не «поломка автомата», а наоборот – сигнал, что ваша защита сработала и, возможно, только спас вас от поражения током или пожара. Чтобы меньше нервничать и быстрее находить истинную причину, важно понимать, как работают УЗО и дифавтомат, и чем они отличаются от обычных автоматических выключателей.

Что такое УЗО и от чего оно защищает

УЗО (устройство защитного отключения) – это аппарат, постоянно сравнивающий ток, входящий в круг (фаза), с током, выходящим из него (ноль). Если появляется разница, то есть ток «дедёт куда-то в другую сторону» – например, через тело человека на землю или через влагу в стене – УЗО мгновенно выключает питание.

Именно эта разница между током в фазном и нулевом проводниках называется дифференциальным током утечки. В бытовых УЗО в Украине чаще используют чувствительность 30 мА – это предел, при котором риск смертельно опасного поражения для большинства людей уже существенно уменьшается.

Так что когда у щитка резко выбивает УЗО, это означает: устройство зафиксировало ток утечки, который превысил допустимый порог, и отключил линию, чтобы защитить:

человека – от удара электрическим током;
жилье – от нагрева проводки и предполагаемого пожара;
оборудование – от работы в аварийном режиме.

Чем дифавтомат отличается от УЗО

Дифавтомат (дифференциальный автоматический выключатель) объединяет в одном корпусе сразу две защиты:

Во-первых, функцию УЗО – отслеживает дифференциальный ток утечки и отключает линию при его превышении. Во-вторых, функции обычного автомата – защита от перегрузки (когда садится много мощных приборов на одну линию) и короткого замыкания.

Если коротко:

Устройство	От чего защищает
УЗО	Только от токов утечки (поражение током, пожар из-за утечки)
Автоматический выключатель	Перегрузка и короткое замыкание
Дифавтомат	Комбинировано: и от утечки, и от перегрузки/КЗ

Поэтому когда срабатывает дифавтомат, причина может быть как в истоке, так и в перегрузке или коротком замыкании – это важно учитывать при поиске «виновника».

Почему обычный автомат – это не то же, что УЗО

Частое заблуждение: «У меня же стоят автоматы, зачем еще какое-то УЗО?». Обычный автомат вообще не видит небольшие, но опасные токи утечки – его задача реагировать на превышение номинального тока линии или короткое замыкание.

К примеру, если в стиральной машине пробивает изоляция на корпус и часть тока идет через влажный пол – автомат может не сработать, а вот УЗО или дифавтомат – да. Именно в таких ситуациях пользователи удивляются, почему постоянно выбивает УЗО, но "автомат же не выбивает, значит, все хорошо". На самом деле – наоборот: хорошо именно потому, что есть отдельное устройство, которое видит то, чего не видит автомат.

Износ – это защита, а не поломка

Когда в щитке ошибочное износ автоматов кажется «сбоем», легко воспринять УЗО или дифавтомат как проблему. Однако в электробезопасности логика обратная: лучше один раз лишний раз обесточить линию, чем упустить опасную ситуацию.

Если у вас время от времени срабатывает дифавтомат или кажется, что «напрасно» выбивает УЗО, это не повод его «шунтовать», заменять обычным автоматом или поднимать номинал «чтобы не выбивало». Это сигнал более тщательно разобраться с проводкой и состоянием приборов. В следующих разделах рассмотрим типовые 10 причин срабатывания и пошагово – как безопасно найти и устранить настоящего виновника.

Алгоритм действий: что делать, когда внезапно срабатывает УЗО/дифавтомат

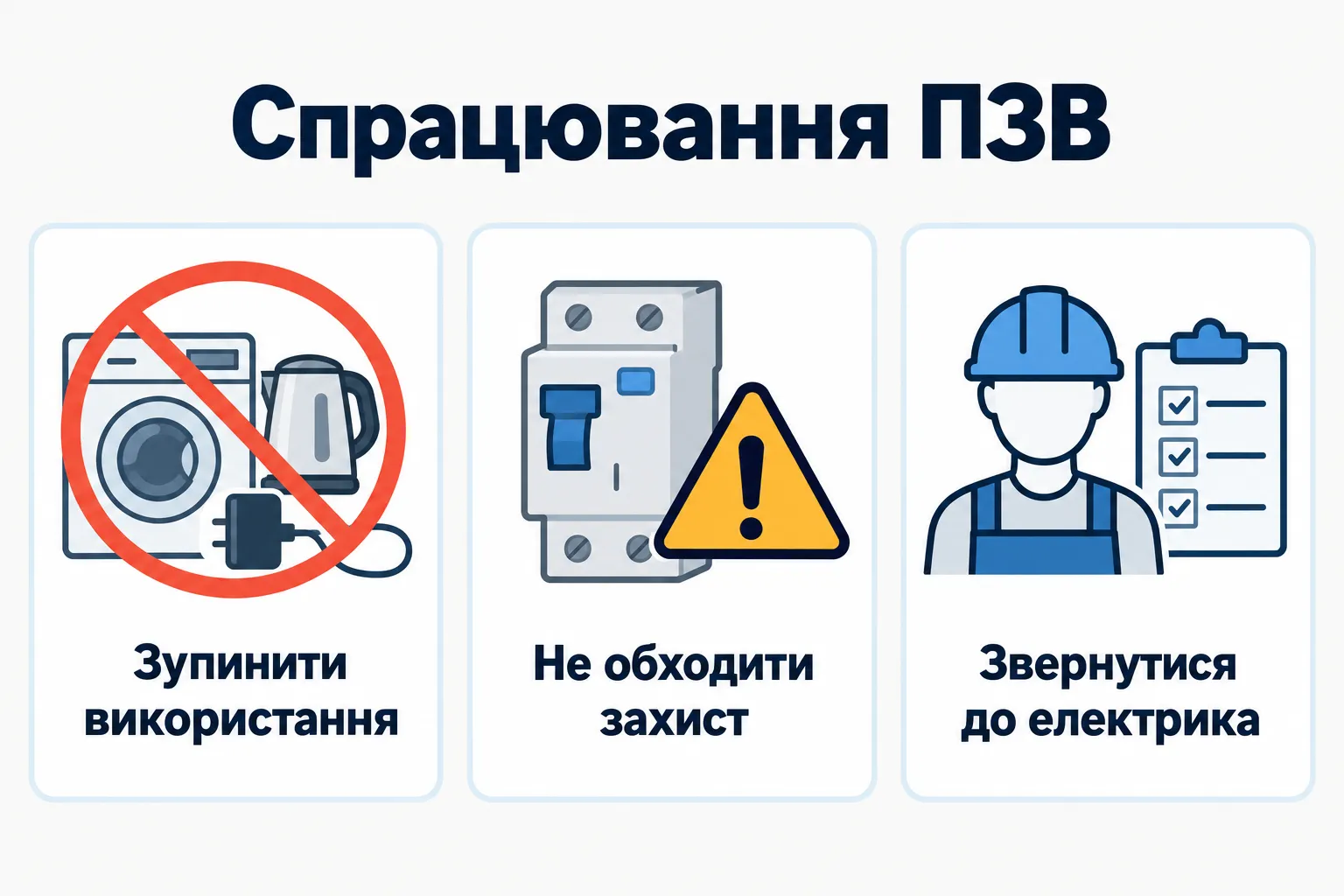

Первый шаг: сохранить спокойствие и безопасность

Когда внезапно выбивает УЗО или срабатывает дифавтомат, главное – не паниковать и не бежать сразу «щелкать все тумблеры подряд». Сначала убедитесь, что никто не пострадал: никто не держится за включенный электроприбор, нет запаха гари или дыма.

“Если вы не уверены, что делаете – ваш лучший инструмент отключен вводный автомат и телефон электричество.”

Если есть признаки пожара (дым, пламя, сильный запах плавленой изоляции) – немедленно покиньте помещение, вызывайте 101 и не пытайтесь самостоятельно включать щиток.

Безопасное обесточивание квартиры или дома

Перед любыми действиями в щитке важно полностью обесточить квартиру. В типичном украинском щитке есть вводный автомат (иногда дифавтомат) и групповые автоматы на отдельные линии.

Найдите главный (вводный) автомат или рубильник – обычно он подписан как «Ввод», «Вход», «Главный».
Переведите его в положение «Выключено». Да вы отключите ток на все линии.
Убедитесь, что свет погас во всех комнатах, а розетки не питаются (проверьте небольшим прибором – например, зарядкой с индикатором).

После этого осмотрите щиток: обратите внимание, какой именно аппарат отключился – УЗО, дифавтомат или один из групповых автоматов. Это поможет понять, где искать «виновника».

Возвращаем питание поэтапно: как не сделать похуже

Когда ясно, что острой опасности нет, можно попытаться локализовать проблему. Важно не просто «включить все вспять», а действовать последовательно.

Переведите все групповые автоматы и УЗО/дифавтоматы в положение «Выключено».
Включите главный (вводный) автомат.
Включите ранее работавший УЗО или дифавтомат. Если выбивает УЗО сразу – не включайте больше ничего и сразу обращайтесь к электрику.
Если УЗО/дифавтомат включились нормально, начинайте включать групповые автоматы по одному, с паузой 10–15 секунд между ними, наблюдая, когда снова выбивает УЗО или срабатывает дифавтомат.

Тот автомат, после включения которого защита сработала повторно, вероятнее всего питает «проблемную» линию или розеточную группу.

Как локализовать «проблемную» линию и прибор

Когда вы поняли, какая именно линия провоцирует износ, следует выяснить, виновата ли проводка, или конкретный электроприбор.

“Поиск причины – это всегда движение от большего к меньшему: от всего жилья до одной розетки или одного устройства.”

Далее действуйте так:

Отсоедините от розеток все приборы на «проблемной» линии (выньте вилки из розеток, выключите удлинители).
Выключите освещение на этой линии обычными выключателями.
Включите соответствующий автомат. Если он включился, а УЗО/дифавтомат не сработал – значит, неисправен один из приборов.

После этого подключайте приборы по одному, каждый раз проверяя, нет ли выбивает УЗО снова. Прибор, после подключения которого срабатывает защита, является основным подозреваемым. Его безопасно не использовать для диагностики в сервисе или осмотра электриком.

Когда следует немедленно остановиться и вызвать электричество

Есть ситуации, когда дальнейшие самостоятельные эксперименты опасны:

ощутим запах гари в щитке или из розеток;
видимые следы оплавленной изоляции, почерневшие клеммы;
срабатывает дифавтомат или УЗО даже при выключенных всех групповых автоматах;
частые «серийные» отключения, которые вы не можете увязать с конкретной линией или прибором.

В таких случаях выключите входной автомат и не включайте его до приезда специалиста. В Украине следует обращаться либо к официальным сервисным службам, либо к сертифицированным электрикам, имеющим право работать с внутренними электросетями.

Помните: алгоритм действий нужен не для того, чтобы «обойтись без мастера», а чтобы безопасно дождаться профессионала и предоставить ему максимум полезной информации – какая линия проблемная, с чем совпадает срабатывание, при каких условиях больше всего «выбивает» защиту.

Опасные утечки на корпус техники: поврежденная изоляция и влага

Почему влажность и поврежденная изоляция так опасны

Практически в каждой украинской квартире или доме есть рисковые приборы: стиральная машина, бойлер, посудомойка, духовой шкаф, электроплита. Они имеют металлический корпус, нагревательные элементы и работают в среде повышенной влажности или температуры. Со временем изоляция проводов стареет, резиновые уплотнители трескаются, а внутри скапливается конденсат.

В такой ситуации появляется самый опасный сценарий: часть тока начинает "убегать" с фазы на корпус прибора или на влажные элементы внутри. УЗО или дифавтомат фиксирует этот ток утечки – и, кажется, «без причины» выбивает УЗО именно тогда, когда вы включаете технику.

Типичные ситуации с пробоем на корпус

Чаще опасные истоки встречаются с техникой, работающей с водой или высокой температурой. Примеры, знакомые многим пользователям в Украине:

стиральная машина в ванной комнате – при запуске стирки срабатывает дифавтомат или слышно легкое «пощипывание» корпуса;
бойлер – при нагревании воды периодически выбивает УЗО, особенно после длительного перерыва в работе или при наполнении холодной водой;
духовка или электроплита – защита срабатывает при включении определенного режима или конкретной конфорки;
посудомойка – после мытья возникает конденсат, и иногда отключается питание на всей кухне.

Во всех этих случаях УЗО/дифавтомат реагирует на то, что часть тока проходит не по проводам, а через влагу, металлические части корпуса или поврежденную изоляцию внутри прибора.

Как влага и конденсат запускают износ защиты

Вода сама по себе – неидеальный проводник, но в бытовых условиях она всегда содержит примеси солей и моющих средств, поэтому проводит ток гораздо лучше. Когда влага попадает:

на клеммы нагревательного элемента, разъемы, поврежденные места изоляции – образуются так называемые «дорожки утечки». По ним небольшая, но опасная часть тока вытекает на корпус, металлический бак или другие конструктивные части, связанные с защитным заземлением. УЗО видит разницу между током в фазе и нуле и мгновенно отключает линию.

Поэтому очень часто выбивает УЗО после затопления соседями, при сильной влажности в ванной комнате без вентиляции, или когда техника стоит вплотную к «сырой» стене. Конденсат образуется при резком изменении температуры, например, когда холодный бойлер начинает быстро греть воду.

Повреждена изоляция: когда проволока становится ловушкой

Кроме влаги свою опасную роль играет и механическое или термическое повреждение изоляции. Провода в стиральной машине или духовке постоянно подвергаются:

вибрации, нагрева, движения барабана или дверцы. Со временем изоляция может протереться о металлические части, растрескаться от температуры или пересыхания. В таком месте легко возникает «пробой» – контакт между жилой проводом и корпусом.

УЗО или дифавтомат воспринимают это как ток утечки на корпус или на землю, и потому так назойливо отключают питание. Если защитных устройств нет, человек может получить удар током просто прикоснувшись к снаружи «целого» прибора – особенно стоя босиком на плитке в ванной.

Как безопасно проверить бытовую технику на дому

Самостоятельная проверка должна быть обязательно безопасной. Не разбирайте прибор, если нет соответствующих навыков – ограничитесь базовой диагностикой.

Алгоритм действий может быть следующим:

полностью выключите прибор из розетки, а по возможности – также выключите соответствующий автомат в щитке;
осмотрите шнур питания: трещины, перегибы, оплавления, следы ремонта изолентой – привод немедленно перестать пользоваться прибором;
убедитесь, что вилка сухая, без следов нагара или коррозии на контактах;
проверьте, нет ли воды или конденсата у места подключения, на задней стенке, под прибором;
при наличии заземления убедитесь, что контакты не оторваны или «не висят в воздухе».

Далее подключите только один подозрительный прибор к заведомо исправной розетке, включите соответствующий автомат и посмотрите, не выбивает УЗО как раз при его запуске. Если да – прибором пользоваться нельзя, пока его не осмотрит мастер. Никогда не пытайтесь обойти проблему, снимая заземление или подключая технику через переходники без контакта защитного проводника – это создает иллюзию безопасности, но убирает единый барьер между вами и опасным током.

Ошибки в проводке и щитке: ноль на корпус, скрутки, горящие клеммы

Почему ошибки в проводке так часто маскируются под «капризы УЗО»

Когда без видимой причины выбивает УЗО или постоянно срабатывает дифавтомат, многие грешат «чувствительным аппаратом» или «некачественной техникой». На самом деле очень часто проблема скрывается в самом электромонтаже: старые «свертки», неправильное подключение нулевого (N) и защитного (PE) проводников, горящие клеммы в щитке.

"Если проводка сделана с нарушениями, любое современное защитное устройство будет восприниматься как враг, хотя на самом деле оно лишь честно показывает, что в сети опасно."

Из-за таких ошибок токи утечки «гуляют» по всей системе, и УЗО реагирует на них не всегда очевидно: то сразу при включении, то раз в несколько дней, то только при работе определенных приборов.

Ноль на корпус и перемычки N-PE: скрытая угроза

Одна из самых обычных ошибок в украинских квартирах после «самостоятельного ремонта» – умышленное или случайное соединение нулевого проводника (N) с защитным (PE) где-то в розетке, распределительной коробке или самом щитке. Часто так поступают в старом жилище без полноценного заземления, «чтобы не было корпусом».

Проблема в том, что для УЗО такое «объединение» выглядит как путь утечки тока в обход его измерительного элемента. В результате:

появляются блудные токи по металлоконструкциям, трубам, корпусам приборов;
УЗО может срабатывать при погрузке совсем другой линии;
часто выбивает УЗО при подключении ноутбука, телевизора, фильтра-удлинителя с фильтрами помех.

Особенно опасно, когда ноль сажают на корпус щитка или распределительной коробки. В случае обрыва PEN-проводника в подъезде на всех «земленых» корпусах может появиться полное напряжение, и человек получит удар током просто коснувшись «заземленной» розетки.

«Скрутки» вместо клемм: почему это не экономия, а лотерея

Старая школа электромонтажа часто использовала свертки – просто скрученные между собой жилы провода, иногда обмотанные изолентой. В современных сетях с высокими нагрузками и чувствительной защитой это путь к постоянным проблемам.

Когда ток из-за такой скрутки велик, а контакт ослаблен, место соединения нагревается, окисляется, еще больше теряет контакт. Образуются микроискрения, возникают локальные истоки на окружающие конструкции. Для УЗО это выглядит как нестабильные токи утечки – поэтому возникают периодические, «непонятные» срабатывания.

Правильный подход – использовать клеммы (WAGO, винтовые, пружинные) соответствующего сечения и типа проводника, с надежной фиксацией и доступом для периодической проверки.

Подплавленные и ослабленные клеммы в щитке

Щиток – сердце всей вашей электросети. Если в нем плохой контакт на клемме автомата, УЗО или дифавтомата, рано или поздно это выливается в серьезные проблемы. Признаки:

потемневший пластик у клеммы, запах гари при нагрузке, небольшое «шипение» или потрескивание из щитка. Такие контакты греются, а нагрев приводит к ускоренному старению изоляции, микропробоям и опять же – токам утечки.

В этом случае ошибочное износ автоматов может проявляться очень по-разному: то срабатывает дифавтомат при включении мощного прибора, то сразу несколько УЗО реагируют на общую нагрузку. На самом же деле корень проблемы – один-единственный подгоревший контакт.

Почему самостоятельно «лезть» в щиток – плохая идея

В отличие от поиска неисправного чайника или стиральной машины диагностика ошибок в проводке и щитке требует профессиональных навыков, инструмента и понимания схем. Самостоятельные попытки "перекрутить проволоку", "дотянуть винтик" или "снять лишний ноль" нередко заканчиваются хуже, чем было.

Если у вас часто без очевидной причины выбивает УЗО, а простое отключение приборов проблему не объясняет, стоит пригласить квалифицированного электрика. Профессионал:

проверит правильность разбавления N и PE после УЗО/дифавтоматов;
найдет скрытые «свертки» в коробках и слабые места в щитке;
оценит состояние клемм и при необходимости заменит поврежденные элементы;
произведет замеры токов утечки специальными приборами.

В итоге вы не просто уберете «капризные» отключения, но и существенно снизите риск пожара и поражения током в вашем жилище.

Проблемы с заземлением и «занулением» в старых домах Украины

Старый жилищный фонд и новые требования безопасности

Большинство многоэтажек в Украине, построенных до 90-х годов, имеют устаревшие системы заземления или вообще не имеют полноценного контура. Электросети проектировались под другие нагрузки без учета массового использования мощной техники и чувствительных электронных устройств.

Когда в такой квартире или доме устанавливают современное УЗО или дифавтомат, владелец нередко сталкивается с тем, что «выбивает УЗО без причины», «постоянно что-то щелкает» или вообще невозможно нормально пользоваться защитой. Причина часто не в самом устройстве, а в старой схеме сети – TN-C или «занулении» корпусов.

Что такое TN-C и почему это проблема для УЗО

В старых домах распространена система TN-C – когда рабочий ноль (N) и защитный проводник (PE) объединены в один PEN-провод. В таких сетях отдельный защитный проводник в квартиру просто не заведен.

Современные УЗО и дифавтоматы рассчитаны на работу в схемах TN-S или TN-CS, где нуль и защитный проводник разделены. Если УЗО устанавливают в квартире со старой схемой TN-C, возможны следующие последствия:

частые ошибочные срабатывания автоматов при включении мощных устройств;
нестабильная работа защиты – то реагирует слишком часто, то не реагирует там, где это критично;
появление напряжения на корпусах приборов при обрыве PEN-провода в подъезде или щитке.

УЗО в TN-C технически можно включить, но без грамотной организации распределения PEN на N и PE в правильной точке (обычно во вводе дома или щите) безопасность остается сомнительной.

«Зануление» корпусов в квартирах: мнимая безопасность

Распространенная практика в старых домах – так называемый «зануленный»: защитный контакт розетки соединяют с нулевым проводом. Внешне кажется, что корпус техники «заземлен», но на самом деле это только подключение к тому же PEN-проводу.

Последствия могут быть опасными:

при обрыве нуля где-то в стояке весь потенциал фазы из-за нагрузки может оказаться на «зануленных» корпусах. Человек касается корпуса бойлера, стиральной машины или духовки и получает удар током. УЗО при этом может не успеть сработать или вообще не увидеть корректно утечку, если соединение N и PE выполнено неправильно.

Кроме этого, «зануление» в сочетании с УЗО часто приводит к тому, что регулярно выбивает УЗО при банальных включениях техники – потому что защитное устройство фиксирует все те блудные токи, которые гуляют по старой сети.

УЗО без заземления: имеет ли смысл

Часто задаваемый вопрос жителей старых домов: стоит ли устанавливать УЗО, если нет отдельного защитного проводника? Ответ сложнее, чем просто «да» или «нет».

С одной стороны, УЗО защищает не только за счет заземления – оно реагирует на любой ток утечки, в частности, если человек коснется фазного провода или обнаженного элемента и станет «путем на землю» через пол, трубы, стены. В таком случае срабатывание возможно даже без PE-проводника.

Кроме того, отсутствие полноценного заземления означает, что:

часть опасных ситуаций не будет корректно отработана;
возможны ложные срабатывания, особенно когда многие приборы с фильтрами помех и импульсными блоками питания;
выбивает УЗО чаще при любых нестабильностях нуля в доме.

Поэтому установка УЗО в старой сети без модернизации заземления – шаг к большей безопасности, но не полноценное решение проблемы.

Что можно сделать в старом доме реально

Идеальный вариант – полная модернизация электроснабжения дома с переходом на схему TN-CS или TN-S, организацией контура заземления и разделением PEN на N и PE в главном щите. Но это требует решений ОСМД или балансодержателя.

На уровне отдельной квартиры стоит:

привлечь квалифицированного электрика, знающего требования ПУЭ и нормы;
проверить состояние вводного кабеля, щитка в подъезде и внутренней проводки;
организовать разделение нуля и защитного проводника в квартирном щитке по правильной схеме (по возможности);
не использовать кустарную «занульку» на розетках и корпусах приборов;
установить УЗО/дифавтоматы на влажные зоны (ванна, кухня) даже в старых сетях – это повышает уровень защиты.

Если в вашей квартире регулярно срабатывает дифавтомат или «непонятно» выбивает УЗО, а дом старой застройки, велика вероятность, что корень проблемы – именно в схеме заземления и состоянии PEN-проводника. В такой ситуации важно не просто искать «винный прибор», а смотреть шире – на всю систему электроснабжения дома.

Перегрузка сети и одновременный запуск мощных приборов

Как перегрузка маскируется под «капризы УЗО»

В современной квартире легко одновременно включить бойлер, стиральную машину, электрочайник, микроволновку и еще пару обогревателей. Для жильца это просто комфорт, а для проводки – серьезный стресс. Если линии рассчитаны, например, на 16 А, а суммарный ток превышает этот порог, срабатывает дифавтомат уже не из-за утечки, а из-за перегрузки.

В такой ситуации люди часто удивляются, почему выбивает УЗО или дифавтомат «когда все вместе включу», хотя по одному приборы работают нормально. На самом деле, это сигнал, что защита честно выполняет свою работу – не дает проводке перегреться и вызвать пожар.

Чем перегрузка отличается от утечки тока

Чтобы понимать, с чем вы имеете дело, важно отличить срабатывание по утечке от срабатывания по перегрузке или короткому замыканию.

Признаки перегрузки:

отключение происходит спустя некоторое время после включения нескольких мощных приборов (1–20 минут), а не мгновенно;
часто «падает» именно один групповой автомат или дифавтомат, тогда как УЗО, защищающее несколько линий, остается включенным;
при поэтапном включении приборов «виновником» становится последний мощный потребитель, превысивший предел.

Признаки утечки:

срабатывание почти мгновенное при включении конкретного прибора, даже если другие потребители отключены; реагирует именно УЗО или дифавтомат, а групповой автомат на эту линию может оставаться включенным. Если выбивает УЗО даже при небольшой нагрузке – это больше похоже на утечку, а не перегрузку.

Типовые «тяжелые» комбинации для квартир в Украине

В большинстве старых и части новых квартир в щитке стоят автоматы на 16 А для розеточных групп. Это примерно 3,5 кВт допустимой нагрузки на одну линию. Превысить его гораздо легче, чем кажется.

Примеры опасных соединений на одной линии:

бойлер (1,5-2 кВт) + электрочайник (1,8-2,2 кВт);
стиральная машина (1,5–2 кВт на нагреве) + обогреватель (1,5–2 кВт);
электроплита/духовка (2–3 кВт на одной конфорке или ТЭНи) + микроволновка (1–1,5 кВт).

Если все эти приборы сидят на одном дифавтомате или групповом автомате, вполне логично, что при пиковой нагрузке срабатывает дифавтомат. Это не является неисправностью – так он защищает проводку от перегрева.

Как грамотно распределить нагрузку по группам

Идея проста: мощные приборы должны иметь свои отдельные линии или, по крайней мере, быть разнесенными между разными группами. В типичном украинском щитке следует стремиться к такому подходу:

отдельный автомат (и желательно дифзащита) на кухонные розетки с мощной техникой;
отдельная линия для бойлера;
отдельная линия для стиральной машины (особенно если она находится в ванной комнате);
выделенная линия для электроплиты/духовки с увеличенным номиналом автомата и сечением кабеля;
розеточные группы комнат – отдельно от «тяжелой» техники.

Такое распределение не только снижает риск перегрузки, но и делает поиск проблемы более простым: если выбивает УЗО или автомат только на одной линии, вы скорее поймете, где искать виновника.

Что может сделать пользователь без приборов измерения

Даже без амперметра или токовых клещей вы можете примерно оценить нагрузку и понять, именно ли она причина срабатываний:

Во-первых, посмотрите паспортную мощность основных приборов (на наклейке или в инструкции) и подведите итоги, которые одновременно включены на одной линии. Если сумма превышает 3–3,5 кВт для автомата на 16 А – высока вероятность перегрузки.

Во-вторых, попробуйте изменить сценарий использования: не включайте одновременно бойлер и стиральную, переносите обогреватель на другую розеточную группу (через другую розетку, питающуюся от другого автомата), готовьте на одной большой конфорке вместо двух-трех сразу.

"Если после разумного перераспределения нагрузки износ исчезают - проблема была не в "плохом" дифавтомате, а в слишком оптимистическом подходе к возможностям вашей проводки."

Если же даже при умеренной нагрузке часто срабатывает дифавтомат выбивает ли групповой автомат, следует пригласить электричество: возможно, сечение кабеля не соответствует номиналу автомата, есть повреждения изоляции или скрытые дефекты монтажа.

Неисправные или «дешевые» УЗО/дифавтоматы: как отличить поломку от утечки

Когда проблема не в проводке, а в самой защите

Хотя большинство случаев, когда выбивает УЗО или срабатывает дифавтомат, связанные с подлинными токами утечки или ошибками в проводке, иногда виновником оказывается сам аппарат. На украинском рынке достаточно как качественных брендов, так и откровенных подделок и ноунейм устройств сомнительного происхождения.

Добавьте сюда старение пластика, механики и электроники, длительную работу при высоких температурах в переполненном щитке – и вы получите ситуацию, когда защита начинает срабатывать хаотично или, наоборот, перестает реагировать, когда это критично.

Типичные симптомы неисправного или некачественного УЗО/дифавтомата

Заподозрить проблему именно в аппарате можно по ряду характерных признаков:

при отключенных всех групповых автоматах УЗО все равно не включается или мгновенно отключается;
выбивает УЗО даже тогда, когда физически отсоединены провода, идущие на нагрузку (оставлено только питание);
кнопка TEST не срабатывает вообще или срабатывает через один раз;
корпус аппарата заметно греется, на нем есть следы подплавки, пожелтения пластика, характерный запах гари;
механизм включения «мягкий», рычаг не фиксируется в положении «Вкл.» или, напротив, заклинивает.

Если такие симптомы появляются на фоне отсутствия явных проблем с нагрузкой и проводкой, вероятно, что виновато само устройство.

Простая проверка: кнопка TEST и работа без погрузки

Каждый исправный УЗО и дифавтомат имеют кнопку TEST. Она имитирует ток утечки и проверяет, способен ли механизм отключить линию.

Базовый алгоритм проверки:

включите УЗО/дифавтомат при подключенном питании;
нажмите кнопку TEST – аппарат должен мгновенно отключиться;
если реакции нет – устройство нельзя считать надежным, его следует заменить.

Еще одна важная проверка – работа без погрузки. Выключите все групповые автоматы, оставив включенным только УЗО или дифавтомат. Если при этом все равно выбивает УЗО, хотя ни один потребитель фактически не подключен, – это весомый аргумент в пользу неисправности аппарата (при правильном монтаже N/PE).

Заводской брак, старение и подделки: как их распознать

Даже у известных производителей встречается заводской брак, но гораздо чаще проблемы в Украине связаны с подделками или слишком дешевыми «аналоги». Они могут быть внешне похожи на брендовые, но внутри – упрощенная схема, более тонкие контакты, отсутствие реального дифференциального трансформатора.

Косвенные признаки сомнительного происхождения устройства:

цена существенно ниже средней по рынку для аналогичных характеристик;
отсутствие маркировки известного бренда, нечеткая печать, ошибки в надписях;
нет сертификатов соответствия для Украины или продавец не может предоставить их;
необычно мал размер устройства при заявленных высоких характеристиках.

Старение также делает свое дело: через 10–15 лет непрерывной эксплуатации пружины устают, изоляция внутри может трескаться, контакты окисляются. В таком случае ошибочное износ автоматов может становиться все чаще и без видимых изменений в проводке.

Когда устройство однозначно нужно заменить

Есть ситуации, когда обсуждать «ремонт» УЗО/дифавтомата вообще не стоит – его следует без промедления заменить:

кнопка TEST не работает или работает нестабильно;
аппарат не держит положение «Включено» без погрузки;
есть следы поджигания, трещины корпуса, оплавленная клеммная зона;
вы обнаружили, что устройство – явный подлог или «ноунейм» без сертификации;
после исключения всех нагрузок и проверки проводки все равно выбивает УЗО именно на этой линии.

Замена заведомо сомнительного или старого аппарата на качественное устройство от известного производителя это инвестиция в прогнозируемую работу защиты. Установку и подключение лучше поручить квалифицированному электрику, которое проверит не только новое устройство, но и правильность разведения нулевых и защитных проводников в щитке.

Как поэтапно найти «виновника»: методика локализации утечки

Базовый принцип поиска утечки: двигаемся от общего к частному

Когда внезапно выбивает УЗО или срабатывает дифавтомат, главная задача – понять, где именно «убегает» ток: в проводке, в отдельной розеточной линии или в конкретном приборе. Чтобы не действовать наугад, следует придерживаться четкой последовательности.

Важно помнить о безопасности: не касаться обнаженных частей, не разбирать щиток без опыта, а при малейших сомнениях – остановиться и вызвать электричество.

Шаг 1. Проверяем, не виноват ли сам защитный аппарат

Прежде чем искать «винный» прибор, следует убедиться, что именно УЗО/дифавтомат работают корректно.

Алгоритм действий:

выключите все групповые автоматы, оставив включенным только УЗО/дифавтомат;
попробуйте включить УЗО/дифавтомат – если он держится во включенном состоянии, перейдите к следующему шагу;
нажмите кнопку TEST – аппарат должен отключиться. Если реакции нет или выбивает УЗО даже без нагрузки, велика вероятность неисправности самого устройства или серьезных ошибок в проводке.

В такой ситуации лучше не продолжать эксперименты, а обратиться к специалисту.

Шаг 2. Локализуем проблемную группу в щитке

Если защитное устройство работает стабильно без погрузки, далее ищем, какая из групповых линий вызывает срабатывание.

Действуйте поэтапно:

включите УЗО/дифавтомат и главный автомат. Затем начинайте включать групповые автоматы один за другим с паузой 10–15 секунд. Как только при включении определенного автомата снова выбивает УЗО, вы нашли «подозрительную» линию – именно она, вероятно, имеет утечку или другую проблему.

Важно запомнить, что питает этот автомат: розетки кухни, ванной, комнаты, освещения или отдельные мощные приборы (бойлер, стиральная машина, кондиционер).

Шаг 3. Отсоединяем технику от «проблемной» линии

Когда определено, какая группа вызывает износ, нужно понять, виновата ли сама линия, подключены ли к ней приборы.

Последовательность действий:

полностью выключите эту группу (автомат – вниз);
извлеките из розеток все вилки на этой линии, выключите удлинители и фильтры;
по возможности выключите освещение этой группы обычными выключателями;
снова включите групповой автомат.

Если после этого УЗО или дифавтомат не срабатывают – вероятнее всего, «виновен» один из приборов. Тогда подключайте их обратно по одному: включили прибор – посмотрели, не сработала ли защита. Тот, после которого система «падает», и является основным подозреваемым.

Шаг 4. Когда подозреваете проводку, а не прибор

Если даже при полностью отключенных приборах на линии все равно срабатывает дифавтомат, причину нужно искать в самой проводке: распределительных коробках, свертках, влажных или поврежденных участках.

Здесь самодеятельность особенно опасна: открывать коробки, лазить в щиток без навыков и приборов – рискованно. Вы можете:

обратить внимание на влажные стены, места затоплений, трещины и следы гари у розеток;

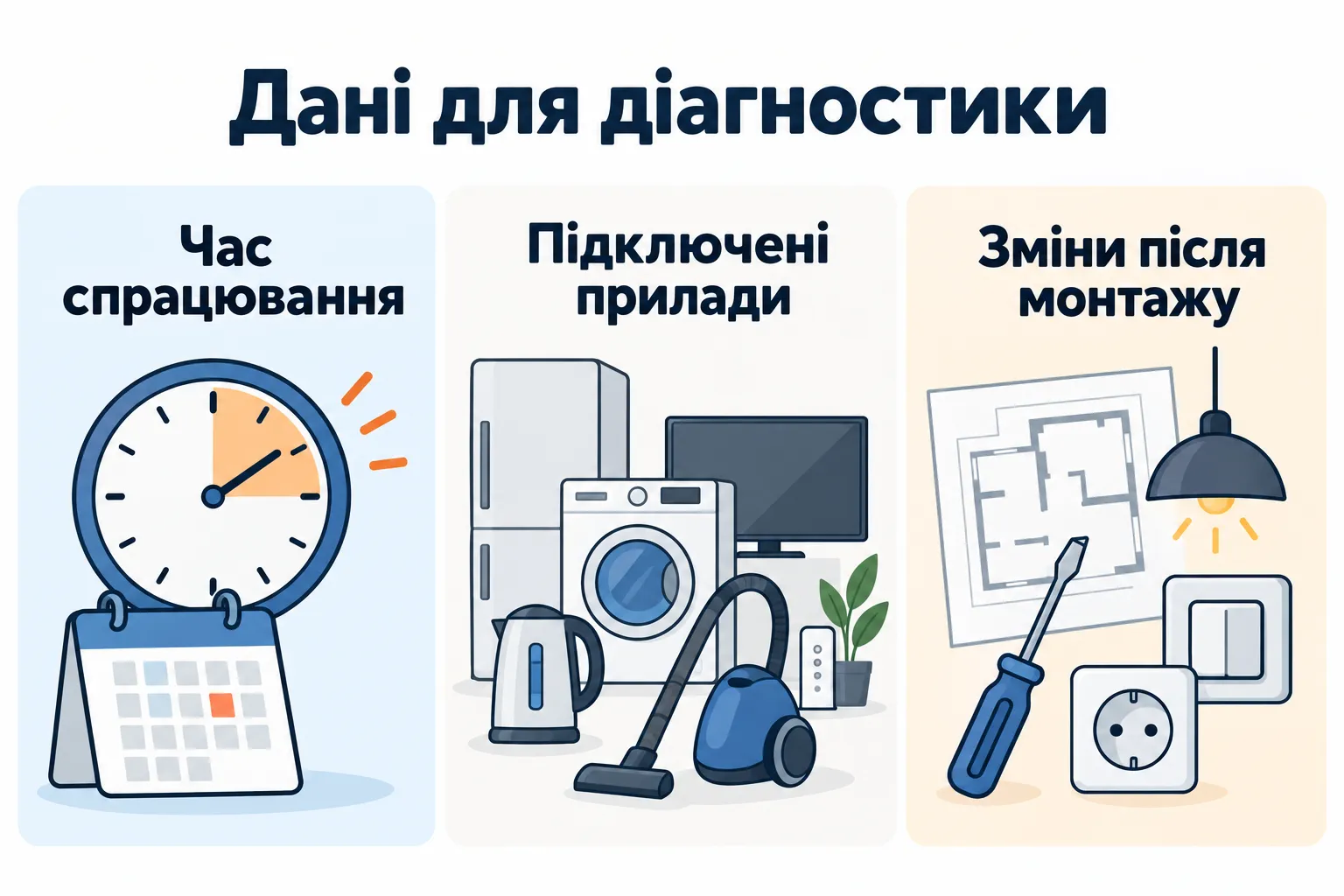

пометить для мастера, при каком именно автомате и в какие моменты выбивает УЗО;
при наличии индикаторной отвертки аккуратно проверить, нет ли «фазы» на корпусах техники или металлических частях (делать это только при минимальной нагрузке и понимании рисков).

Полноценную диагностику проводки с мультиметром или токовыми клещами должен выполнять профессиональный электрик.

Когда обязательно остановиться и вызвать электричество

Есть ряд ситуаций, в которых дальнейшие самостоятельные действия недопустимы:

видимые следы подплавки в щитке, запах гари, потрескивание;
ощутимый удар или «щипание» током от корпуса прибора или батарей;
УЗО/дифавтомат срабатывает даже при выключенных групповых автоматах;
вы знаете, что здание старой застройки с TN-C, «занулением» и нет четкого разделения N/PE.

Если для продолжения поиска вам нужно открутить крышку щитка – это уже работа не пользователя, а электричество.

Ваша задача как собственника жилья – максимально безопасно локализовать проблему до уровня «эта группа/этот прибор», не рискуя здоровьем. Остальное должен делать специалист с допуском к работам в электроустановках.

Почему возникает ошибочное износ автоматов и как этого избежать

Что такое «ложное» износ на самом деле

Когда пользователь говорит, что произошло ошибочное износ автоматов, часто подразумевается: «ничего же не горит, никого не бьет, а защита все равно отключает». В реальности большинство таких случаев – не совсем «ошибки», а реакция на сумму мелких истоков, помех и импульсов, которые УЗО или дифавтомат честно воспринимают как потенциальную опасность.

Особенно это заметно в украинских квартирах, где одновременно работают многие техники с импульсными блоками питания, стоят длинные розеточные линии и старые проводки, а в щитке установлены слишком «чувствительные» или неправильно подобранные защитные устройства. В результате владелец только видит, что «опять выбивает УЗО» – и считает это сбоем.

Импульсные блоки питания и электромагнитные помехи

Современная техника – ноутбуки, телевизоры, зарядные устройства, LED-освещение, роутеры – почти вся работает на импульсных блоках питания. Они создают короткие импульсы тока, высокочастотные составляющие, а также имеют встроенные мешающие фильтры с емкостными цепями между фазой, нулем и защитным проводником.

Из-за этих фильтров возникают малые емкостные истоки на «землю». Когда таких приборов много на одной линии, суммарный дифференциальный ток может приближаться к порогу срабатывания УЗО. И тогда кажется, что выбивает УЗО «на ровном месте», хотя оно просто подытожило все микроистоки.

Добавьте к этому скачки напряжения, переходные процессы при включении/выключении мощных двигателей (холодильник, кондиционер) – и вы получите дополнительные импульсы, которые могут подтолкнуть чувствительное устройство к срабатыванию.

Длинные линии и суммарные истоки по изоляции

Даже вполне исправная проводка имеет определенный ток утечки по изоляции – особенно если речь идет о длинных кабельных трассах, проложенных во влажных стенах, под штукатуркой или в старых коробах. В многокомнатных квартирах и частных домах с протяженными линиями эта фоновая утечка может быть ощутимой.

Если к такой длинной линии подключено много розеток и приборов, УЗО «видит» сумму:

истоки по изоляции кабеля;
емкостные истоки фильтров техники;
локальные микропробои во влажных зонах.

Когда порог износа слишком мал (например, 10 мА на большую группу розеток), не удивительно, что периодически срабатывает дифавтомат или УЗО без очевидной причины – порог просто достигнут суммарно, а не одним «пробоем».

Некорректно подобранный тип и номинал УЗО/дифавтомата

Еще одна частая причина ложных срабатываний – несоответствие типа и характеристик защиты реальным условиям использования. Для современных нагрузок недостаточно просто «любое УЗО на 30 мА».

Важно учитывать:

Тип УЗО:
тип AC – реагирует только на переменный синусоидальный ток (для старых/простых нагрузок);
тип A – реагирует на переменный и пульсирующий постоянный ток (рекомендованный для большинства бытовой техники с электроникой);
тип B – для специфических нагрузок (частотные преобразователи, солнечные инверторы и т.п.).
Номинальный ток утечки:
10 мА – для одной линии с небольшой длиной (например, одна ванная комната);
30 мА – для групп защиты розеток и линий в жилых помещениях.

Если поставить слишком «чувствительное» устройство (10 мА) на длинную линию с десятком розеток, нет ничего удивительного, что там регулярно выбивает УЗО от суммарных истоков, не аварийных сами по себе.

Как подобрать защиту под реальные условия в Украине.

Чтобы минимизировать ложные износы и одновременно не потерять уровень безопасности, следует соблюдать несколько практических правил:

использовать УЗО/дифавтоматы типа A для розеточных групп с современной техникой (кухня, комнаты, рабочие места);
разбивать нагрузку на несколько линий: лучше два-три УЗО по 30 мА на группы, чем одна на всю квартиру;
на влажные зоны (ванную, стиральную) – ставить отдельную защиту 10 или 30 мА с короткими линиями;
не ставить УЗО/дифавтомат с слишком малым номиналом тока утечки на длинные и смешанные линии;
выбирать устройства проверенных производителей с сертификацией для Украины, избегая откровенно дешевых подделок.

Если после правильного подбора оборудования и грамотного монтажа все равно часто ошибочно срабатывает автомат или дифзащита, это повод сделать профессиональную диагностику сети: измерить реальные токи утечки, проверить состояние изоляции кабелей и правильность разведения нулевых и защитных проводников.

Профилактика: как настроить безопасную и стабильную работу электросети дома

Почему профилактика важнее героического «ремонта после аварии»

Большинство ситуаций, когда внезапно выбивает УЗО или срабатывает дифавтомат, можно было предупредить еще на этапе планирования или периодического обслуживания электросети. Старая проводка, случайные свертки, перегруженные группы и забытые годами щитки – все это накапливает риски, пока однажды защита не начинает выключать питание все чаще.

"Надежная электросеть – это не только качественные приборы, но и регулярный уход за тем, что скрыто в стенах и щитке."

Профилактика позволяет снизить как реальные аварийные ситуации, так и количество «странных» срабатываний защиты, когда кажется, что система живет собственной жизнью.

Разделение групп и грамотный щиток

Один из ключевых шагов – правильно организованное распределение нагрузки по группам. Когда вся квартира "висит" на одном-двух автоматах, вполне ожидаемо, что при пиковых нагрузках часто выбивает УЗО или автомат.

Желательно, чтобы в современной квартире были отдельные группы:

кухонные розетки (минимум две группы, если много мощной техники);
ванная/стиральная машина – с собственным УЗО или дифавтоматом;
бойлер, электроплита/духовка – отдельные линии с соответствующим сечением кабеля;
розеточные группы комнат – не менее 2–3 автоматов на среднюю квартиру;
освещение – отдельная группа, чтобы при срабатывании розеточной защиты не остаться полностью без света.

Такой подход уменьшает нагрузку на каждую линию, облегчает поиск виновника и делает работу УЗО/дифавтоматов более стабильной.

Проверка старой проводки и клеммных соединений

В домах старой застройки проводка часто работает на грани возможностей: алюминиевые жилы, старые свертки, пересохшая изоляция. Даже если пока не срабатывает дифавтомат и не видно явных проблем, это не значит, что все в порядке.

Полезно периодически выполнять следующие действия (вместе с электриком):

Обзор щитка – состояние автоматов, УЗО, дифавтоматов, наличие подгоревших клемм, потемневшего пластика.
Проверка соединений – замена старых сверток на современные клеммы (WAGO, винтовые клеммники) с правильным подбором под тип и сечение проводника.
Оценка состояния кабелей на доступных участках (щиток, распределительные коробки, открытые трассы в подвале или на чердаке).
При необходимости – поэтапная замена наиболее нагруженных линий (кухня, ванная, бойлер) новым медным кабелем.

Надежные клеммники и качественные соединения уменьшают риск нагрева, микропробоев и хронических утечек, из-за которых потом часто выбивает УЗО.

Регулярное тестирование УЗО и дифавтоматов

УЗО и дифавтоматы имеют свой «встроенный тестер» – кнопку TEST. Ею пользуются единицы, хотя это простая и рекомендуемая производителями процедура.

Базовые правила профилактического тестирования:

нажимать кнопку TEST не реже одного раза в 3–6 месяцев;
после срабатывания перевести рычаг в положение «Выключено», а затем включить снова – убедиться, что механизм работает четко;
если TEST не срабатывает или срабатывает с опозданием/через раз – вызвать электричество и готовиться к замене устройства.

Регулярный тест помогает вовремя выявить механический износ, залипание контактов или внутренние повреждения, пока это не стало причиной отказа в защите.

Когда и как часто приглашать сертифицированного электрика

Даже если ничего «не выбивает» и внешне все работает, профессиональный смотр время от времени нужен. Ориентировочные интервалы:

квартира в многоэтажке – раз в 5–7 лет, а также после масштабного ремонта или замены большого количества техники;
частный дом – раз в 3–5 лет плюс дополнительно после сильных затоплений, реконструкции, установки солнечных станций, электрокотлов и т.п.;
старый жилищный фонд (до 1990-х) – чаще, особенно если проводка не полностью обновлена.

Сертифицированный электрик может:

проверить реальное состояние изоляции кабелей;
измерить токи утечки с помощью токовых клещей и приборов;
оценить соответствие автоматики погрузкам;
дать рекомендации по модернизации щитка и заземления.

Такой подход помогает не ждать, пока ошибочное износ автоматов или частые отключения станут нормой, а заранее настроить систему так, чтобы она была одновременно и безопасной и стабильной в повседневном пользовании.

Часто задаваемые вопросы (FAQ) о срабатывании УЗО и дифавтоматов

Почему УЗО работает во время дождя или после затопления?

Если в частном доме или на даче выбивает УЗО именно во время дождя, чаще всего виновата влага: намокают уличные розетки, освещение, распределительные коробки на фасаде, во дворе или в подвале. Вода попадает в места соединений, становится проводником и создает ток утечки на землю. В многоэтажках аналогичная ситуация возникает после затоплений по стояку, протеканиям крыши, промоканию стен. Иногда утечка появляется не в самой квартире, а в местах общедомовой проводки – но УЗО, установленное в щитке, все равно реагирует. В таких случаях следует осмотреть влажные зоны, места возможного затекания, дать проводке полностью высохнуть, а затем, если проблема не исчезает, вызвать электричество для диагностики.

Почему УЗО может срабатывать ночью, когда никто не пользуется техникой?

Ситуация, когда ночью без видимой нагрузки вдруг выбивает УЗО, вполне реальна. Во-первых, часть устройств работает постоянно: холодильник, котел, роутер, зарядки, иногда бойлер в режиме поддержания температуры. В момент запуска компрессора или нагрева возникают кратковременные импульсы и дополнительные утечки, которые прилагаются к фоновым. Во-вторых, ночью меняется влажность и температура, стены дышат, на холодных поверхностях образуется конденсат – это может временно увеличивать истоки по изоляции, особенно в старой проводке. Если повторяются ночные срабатывания, это сигнал проверить постоянно включенные приборы и состояние изоляции кабелей, а не только то, что вы включаете днем.

Можно ли временно обойти УЗО, чтобы не выбивало?

Часто задаваемый вопрос: если слишком часто срабатывает дифавтомат или УЗО, можно ли его отключить, «переключить напрямую», чтобы спокойно пользоваться техникой? Формально иногда это технически возможно, но с точки зрения безопасности категорически не стоит. УЗО защищает от поражения током и пожаров из-за утечки, то есть фактически от тяжелых последствий аварий. Когда владелец сознательно убирает этот барьер, он принимает риск поражения током всеми, кто пользуется этой сетью, включая детей и гостей. Если слишком часто выбивает УЗОправильный путь – найти и устранить причину утечки или ошибки в монтаже, а не выключать защиту.

Обязательно ли ставить отдельное УЗО на бойлер и стиральную машину?

Для украинских реалий ответ скорее «да, желательно». Бойлер и стиральная машина работают с водой, имеют нагревательные элементы и металлический корпус – то есть входят в группу повышенного риска. Отдельный УЗО или дифавтомат на бойлере в ванной комнате дает дополнительный уровень безопасности: в случае утечки будет обесточена именно эта линия, а не вся квартира. Аналогично стиральной машине – отдельная линия с дифзащитой уменьшает и вероятность травм, и количество «массовых» отключений. Технически можно подключать эти приборы через общее УЗО на группу, но ввиду влажности и рисков лучше иметь для них выделенные, грамотно спроектированные круги.

Как часто нужно нажимать кнопку TEST на УЗО/дифавтомате?

Большинство производителей рекомендуют проверять работу УЗО с помощью кнопки TEST не реже раза в 6 месяцев, а в идеале – раз в квартал. Для квартир в многоэтажках и частных домах в Украине это реалистичная периодичность: не слишком часто, но достаточно, чтобы вовремя обнаружить неисправное устройство. При нажатии TEST аппарат должен мгновенно отключить линию; если этого не происходит или кнопка срабатывает через раз, такую защиту нельзя считать надежной. В этом случае желательно запросить электричество, проверить правильность подключения и готовиться к замене устройства новым.

Что делать, если УЗО работает только в одной розетке или при подключении определенного прибора?

Если ошибочное износ автоматов или УЗО наблюдается только при использовании конкретной розетки, это может указывать на локальную проблему: влагу в стене, поврежденную коробку, старую свертку или трещину в изоляции проводника. В таком случае следует прекратить пользоваться этой розеткой для осмотра специалистом. Если защита срабатывает только при подключении определенного прибора (например, бойлера, стиральной машины, духовки), наиболее вероятно, что утечка происходит именно в этом оборудовании: поврежден ТЭН, пробой на корпус, влага внутри. Временно можно не использовать этот прибор, но окончательный вывод лучше поручить мастеру или сервисному центру, чтобы не рисковать безопасностью ради удобства.

Выводы: когда можно справиться самому, а когда нужен электрик

Износ УЗО или дифавтомата – это прежде всего сигнал об опасности, а не «каприз техники». По статье вы уже видите, что причины разные: от очевидных утечек на корпус стиральной машины, бойлера или духовки, влаги и конденсата – до ошибок в проводке, старых сверток, проблем с заземлением в схемах TN-C, перегрузки линий, импульсных помех и даже неисправных или поддельных защитных устройств. Иногда выбивает УЗО из-за реально опасной утечки, иногда – из-за совокупности мелких факторов, которые вместе достигают порога срабатывания.

Ключевой вывод: важно не бороться с УЗО, а понимать, что оно показывает слабые места вашей сети. Базовый безопасный алгоритм таков: сначала обесточить квартиру, убедиться в отсутствии пожара и поражения людей; затем проверить сам аппарат (работа без погрузки, кнопка TEST); далее поэтапно включать групповые автоматы, находя проблемную линию, и уже на ней отсоединять и по одному подключать приборы. Если после отключения всей нагрузки все равно выбивает УЗО, или износ сопровождается запахом гари, нагревом щитка, искрами, – это уже зона ответственности профессионального электрика.

Разумно разделить, где можно справиться самостоятельно, а где нет. Самостоятельно обычно приемлемо: проверить, какой именно автомат или дифавтомат отключается; отсоединить из розеток все приборы на подозрительной линии и подключать их по одному; оценить очевидные проблемы – влагу, затопление, треснувший шнур или оплавленную вилку; раз в несколько месяцев нажать TEST, чтобы убедиться, что УЗО живет. Все, что требует открывать щиток, работать с распределительными коробками, «искать ноль» или перераспределять заземление – это уже компетенция мастера.

Обязательно вызывайте электричество, если: УЗО/дифавтомат не держится даже без нагрузки; есть запах гари, горящие клеммы, трещины корпусов; вас или родных «щиплет» корпус техники или трубы; дом старой застройки с TN-C и кустарным «занулением»; износы носят хаотический характер и не связаны с конкретным прибором. Именно специалист в Украине сможет профессионально проверить схему заземления, состояние изоляции, подобрать правильные УЗО/дифавтоматы и безопасно модернизировать щиток.

Хорошо спроектированная и регулярно проверенная сеть, где каждая группа имеет свою защиту, а соединения, сделанные качественными клеммами, сводит к минимуму и реальные аварии, и «странные» срабатывания. Тогда тот момент, когда вдруг выбивает УЗО, будет вам не паникой, а понятным сигналом: система работает и защищает, как и должно быть.

Срабатывает УЗО/дифавтомат: 10 причин и как найти виновника
