Комплектную трансформаторную подстанцию (КТП) подбирают по условиям присоединения, погрузке и проекту объекта. Это высоковольтное электрооборудование с риском поражения током, пожаром и перегревом. Проектирование, монтаж, испытание и обслуживание поручают специалистам с соответствующей квалификацией.

В каталоги КТП АЙСЕН есть мачтовые, киосковые, тупиковые и проходные исполнения; отдельные позиции указаны без силового трансформатора. Перед заказом сверьте конкретную модель и состав поставки.

Ниже исходные данные для заказа, вопросы поставщику и порядок подготовки приемки. Это обзор каталога, а не отчет о личном испытании КТП и не руководство самостоятельного подключения.

Редакционный комментарий автора. Этот обзор не заменяет проектирование промышленной установки. Для выбора и приемки необходимы документация конкретного оборудования и профильный инженер. Каталог или общий пример не подтверждает пригодность решения для вашего объекта.

Богдан Гнатюк, автор материала

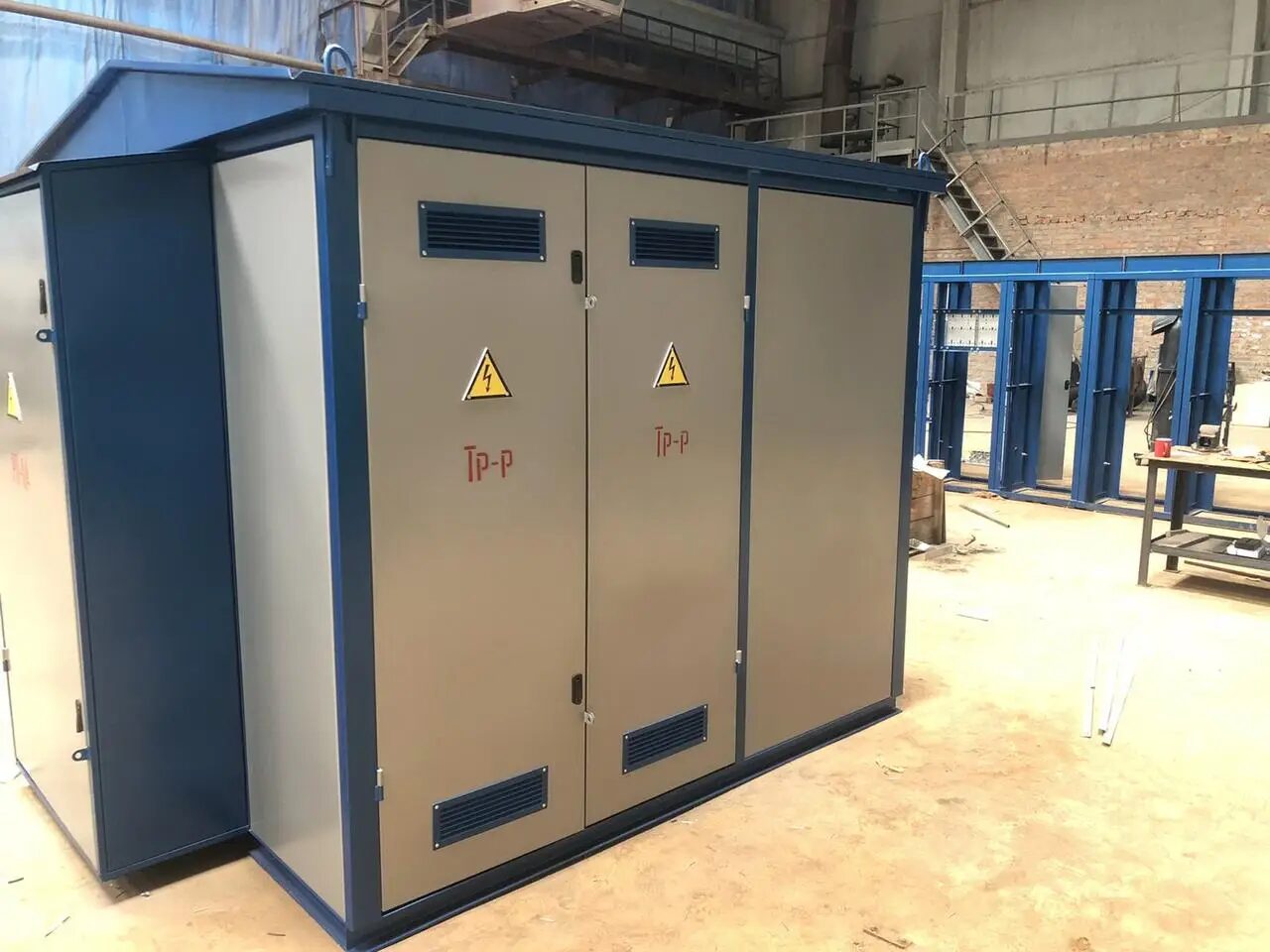

Почему КТП – это практическое решение для бизнеса и инфраструктуры

Что такое комплектная трансформаторная подстанция простыми словами

КТП предназначена для приема, преобразования и распределения электроэнергии. В каталоге Айсэн есть позиции с обозначением 6/10/0,4 кВ; параметры конкретной подстанции определяйте по паспорту и согласованному проекту. Одного названия КТП недостаточно для проверки совместимости с сетью.

Именно поэтому комплектные трансформаторные подстанции АЙСЕН обычно рассматривают тогда, когда требуются:

• быстрый запуск электроснабжения;
• понятная комплектация и документация;
• безопасность персонала и оборудования;
• компактность и защита от погодных условий.

Из чего состоит КТП: базовые узлы и их роль

Типичная КТП имеет несколько ключевых частей:

1. Ввод среднего напряжения (ВН)
   Здесь размещаются коммутационные аппараты, предохранители/выключатели, элементы защиты и блокировки.
2. Силовой трансформатор
   Сердце подстанции. Именно он "переводит" напряжение на нужный уровень.
3. Распределение низкого напряжения (НН, 0,4 кВ)
   Автоматы/выключатели, шины, отходные линии, иногда узел учета, АВР, автоматика.
4. Корпус, вентиляция, защита, сервисные элементы
   Казалось бы мелочи, но они решают ежедневную эксплуатацию: двери, замки, блокировки, вентиляционные решения, освещение и т.д.

На практике именно "корпус + защита + доступ для обслуживания" отличают решения, с которыми легко работать, от постоянно требующих внимания решений.

Где чаще всего ставят КТП: типичные сценарии

Комплектные трансформаторные подстанции АЙСЕН обычно рассматривают для:

• производств и складов (где важна надежность и возможность расширения);
• стройплощадки (где требуется скорость запуска);
• сельского хозяйства (фермы, элеваторы, насосные);
• жилых кварталов, ОСМД, коттеджных городков;
• объектов инфраструктуры (связь, водоканалы, небольшие станции)

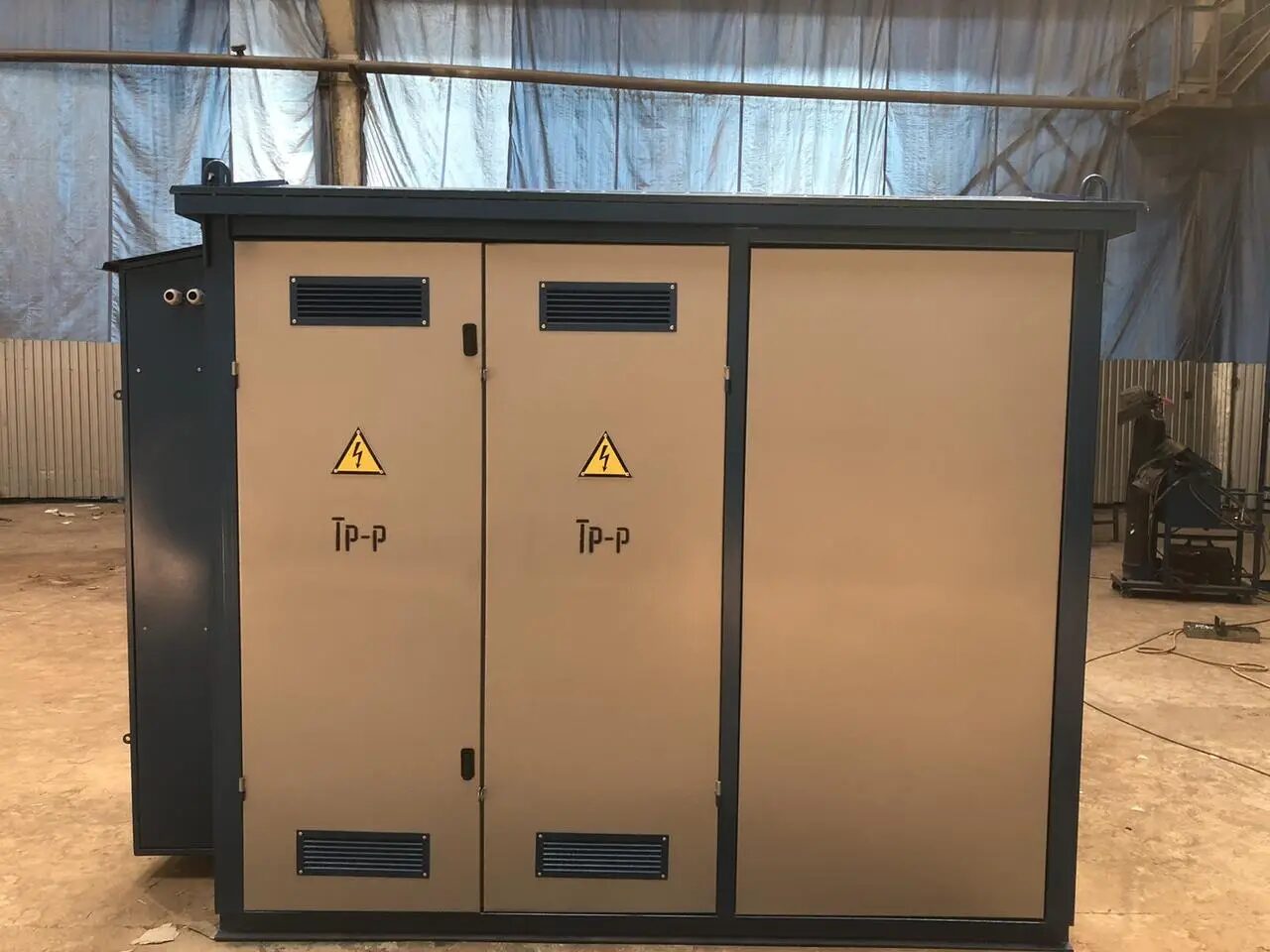

Какие бывают комплектные трансформаторные подстанции АЙСЕН

Типы и комплектации сравните по конкретным позициям каталога и письменной спецификации. Наличие типичного исполнения не подтверждает готовность к запуску на вашей площадке или сроке поставки; эти вопросы нужно согласовать раздельно.

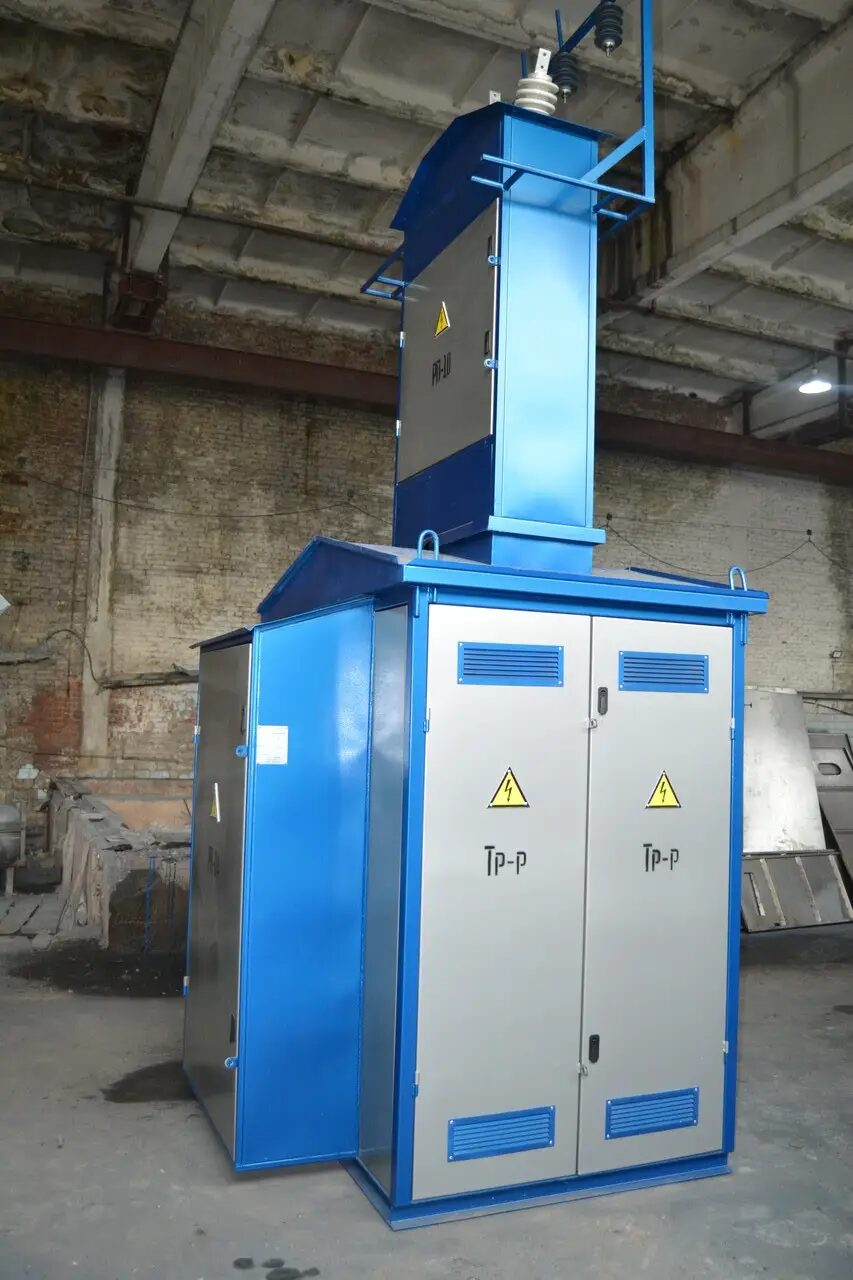

Киосковые КТП: когда нужна "закрытая станция"

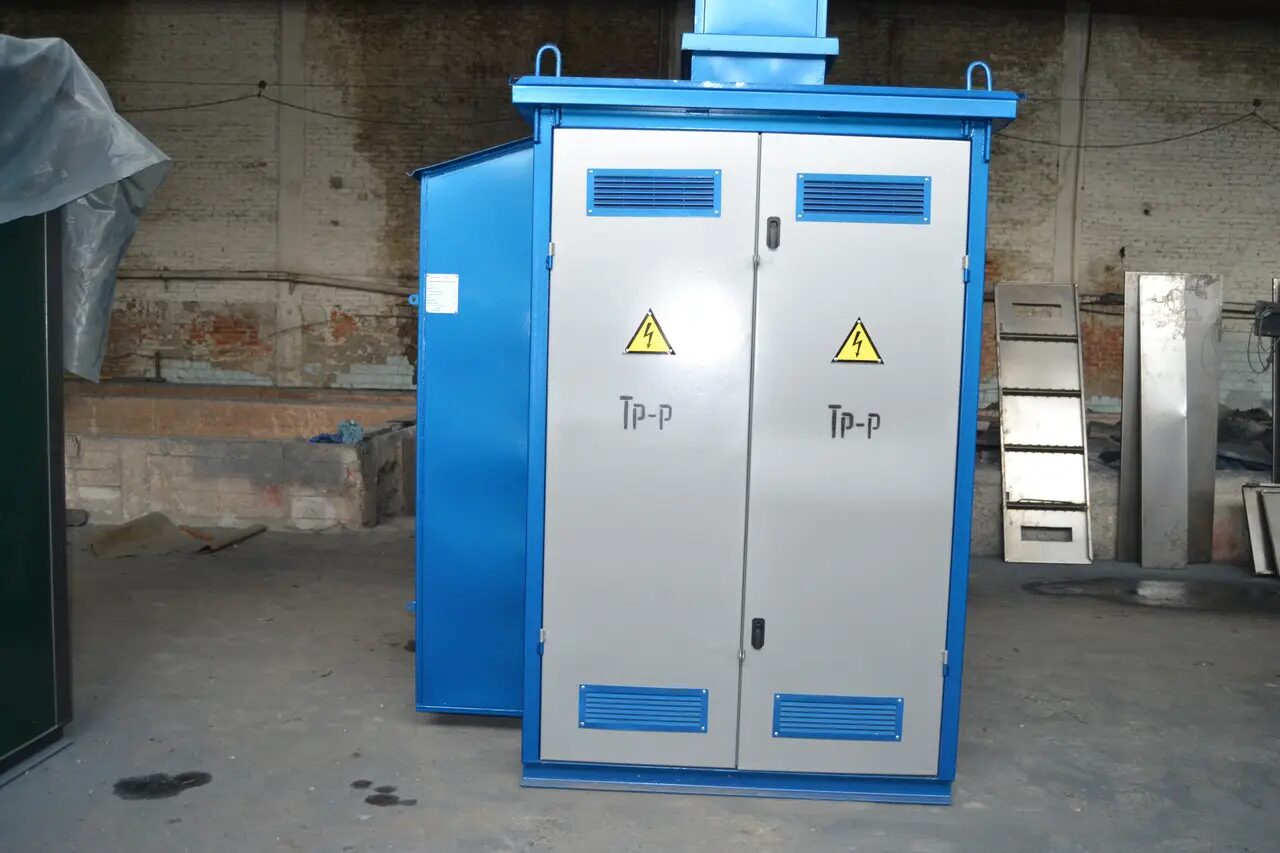

Киосковое исполнение – это закрытая компактная подстанция, где все расположено внутри корпуса. Такие решения часто принимают, когда:

• требуется лучшая защита от доступа посторонних;
• важна аккуратность размещения в городской/промышленной среде;
• хочется удобный доступ для обслуживания через двери/отсеки.

Киосковые КТП широко применяются на промышленных и сельскохозяйственных объектах, строительных площадках.

Мачтовые КТП: когда важна скорость и экономия места

Мачтовое исполнение часто выбирают там, где:

• ограничено место на земле;
• сети носят "воздушный" характер;
• нужно простое решение для небольших потребителей.

Мачтовое исполнение и способ размещения оценивают в проекте вместе с сетью, доступом и условиями обслуживания. Заказчику не следует выбирать его только из-за ожидаемой скорости или экономии площади.

Тупиковая или проходная: как не ошибиться со схемой

Одна из типичных ошибок – заказать не ту схему присоединения.

• Тупиковая КТП: линия входит и на этом заканчивается (одно присоединение со стороны ВН).
• Проходная КТП: линия проходит через подстанцию дальше (два присоединения со стороны ВН).

Как выбрать быстро:

Тупиковую или проходную схему определяет проектировщик по условиям подключения и конфигурации сети. Передайте поставщику согласованную схему; количество видимых вводов не заменяет ее проверку.

Опции, реально упрощающие эксплуатацию

Дополнительное оборудование согласуйте по проекту и подтверждайте в спецификации. Освещение, вентиляция, контроль доступа, учет и автоматика не являются универсальным комплектом любой КТП.

Для каждой опции уточните назначение, совместимость и ответственный за настройки. Ее окупаемость нельзя определить без данных объекта.

• Вентиляция и условия работы оборудования.
• Блокировка и контроль доступа посторонних.
• Учет, резервирование и диспетчеризация, если они предусмотрены проектом.
• Доступ к обслуживанию квалифицированным персоналом.

Да комплектные трансформаторные подстанции АЙСЕН можно подогнать под реальные условия объекта, а не под "среднюю температуру".

Критерии выбора КТП: что согласовать с проектировщиком

Этот список помогает подготовить запрос и проверить полноту предложения. Расчеты, выбор аппаратуры и уставок защиты производит проектировщик; заказчик собирает исходные данные и сверяет документы.

Критерии 1-7: мощность, напряжение, схема, защита

1. Мощность: расчет нагрузок и требуемого резерва, без универсального процента.
2. Напряжение ввода: по условиям подсоединения и к проекту.
3. Напряжение распределения: по параметрам потребителей и схеме объекта.
4. Схема КТП: тупиковая или проходимая по согласованной конфигурации сети.
5. Количество трансформаторов: по требованиям надежности и решению проектировщика.
6. Тип трансформатора: по месту размещения, условиям работы и подтвержденной спецификации.
7. Защита и коммутация: расчеты и согласование компетентными специалистами без самостоятельного изменения уставок.

Критерии 8-12: климат, корпус, вентиляция, шум

8. Климат, пыль и влажность: допустимые условия конкретного оборудования.
9. Корпус и антикоррозионная защита: исполнение по спецификации.
10. Вентиляция: рассчитаны условия отвода тепла.
11. Шум и размещение: оценка проектировщика для нужной площадки.
12. Обслуживание: безопасный доступ квалифицированного персонала.

Критерии 13-17: учет, автоматика, документы, сервис

13. Учет: согласованная схема и требования к измерительному оборудованию.
14. Резервирование: решение проектировщика, включая АВР, если он требуется.
15. Совместимость: вводные и отходящие кабели, аппаратура и другие элементы схемы.
16. документы: паспорт, схемы, спецификации и результаты предусмотренных проверок; точный список согласуйте к заказу.
17. Сервис: ответственные за монтаж, запуск и последующее обслуживание.

Вопросы для разных объектов

Объект	Что уточнить в проекте
Стройплощадка	Условия присоединения, площадка, режим погрузки и нужная комплектация
Сельскохозяйственный объект	Схема сети, среда, пусковые нагрузки и доступ для сервиса
Производство	Нагрузка, развитие, надежность и необходимость резервирования
Объект возле жилья	Размещение, шум, доступ посторонних и требования обслуживания

В большинстве реальных кейсов выиграют решение, где все 17 пунктов проговорены до заказа. Именно так комплектные трансформаторные подстанции АЙСЕН покупают без неприятных сюрпризов: не потому, что "дороже", а потому, что "правильно".

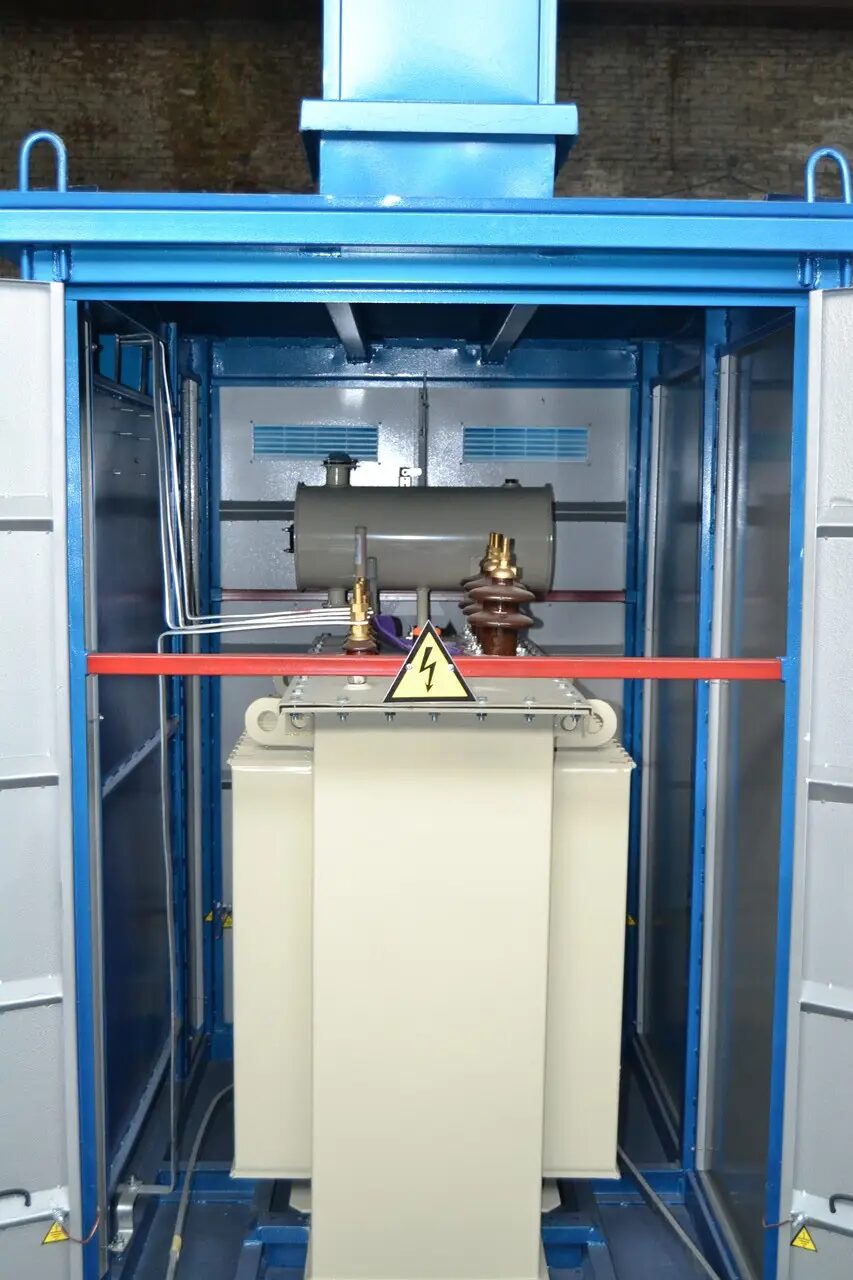

Проектирование, монтаж и ввод в эксплуатацию

К монтажу необходимо согласовать проект, готовность базы, коммуникации, логистику и ответственных. Срок запуска зависит от всех этапов; паспортный комплект не заменяет готовность объекта.

Какие данные подготовить перед заказом

Чтобы производитель/поставщик подобрал комплектные трансформаторные подстанции АЙСЕН под задачу, обычно готовят короткое ТС:

• мощность (кВА) и перспективу роста;
• класс напряжения ВН и напряжение НН;
• схема (тупиковая/проходная), количество вводов;
• категория надежности (нужен ли резерв/АВР);
• условия установки (улица, пыль, влага, температура);
• требования к учету и согласованию с оператором сети.

Доставка, фундамент, заземление: что проверить

Короткий "полевой" чеклист:

• фундамент/основа готовы и соответствуют массе и габаритам;
• подъезд техники (кран/манипулятор) обеспечен;
• заземление выполненное по проекту и проверенное измерениями;
• кабельные вводы/траншеи подготовлены;
• ограждение/зона безопасности продуманы (особенно в людных местах).

Пусконаладка и испытание

Пусконаладка и испытание выполняет квалифицированный персонал по проекту и документации. Заказчик получает согласованные результаты проверок, схемы и инструктаж по ответственным за эксплуатацию.

Не открывайте отсеки КТП, не проверяйте контакты и не меняйте защиту самостоятельно. За повреждение, запах гари или других признаков неисправности ограничьте доступ людей и свяжитесь с ответственным за электрохозяйство.

Типичные ошибки заказчиков и как их избежать

1. Не подтвердили погрузку — нужно уточнение расчета к заказу.
2. Не согласовали схему или учет возможные несоответствия условиям присоединения.
3. Не проверили состав поставки – трансформатор или другое оборудование может закупаться отдельно.
4. Не определили монтаж, проверку и сервис — остается неопределенная ответственность.

Перед оплатой сверьте согласованные настройки с конкретной спецификацией. После пуска требуются определенный ответственный порядок и порядок обслуживания; формулировка «поставил и забыл» для КТП неприемлема.

FAQ: частые вопросы о КТП

Входит ли силовой трансформатор в КТП Айсэн?

Проверьте конкретную позицию и спецификацию: в каталоге есть исполнение без силового трансформатора. Не делайте вывод только по цене или общему названию.

Как выбрать киосковую или мачтовую КТП?

По проекту, условиям присоединения и характеристикам площадки. Самостоятельная таблица подбора по типу объекта не заменяет это решение.

Какой запас мощности требуется?

Его определяет проектировщик по погрузке, режиму работы и развитию объекта. Универсального процента для всех КТП нет.

Кто производит монтаж и пуск?

Специалисты с соответствующей квалификацией и допуском к требуемым работам. Заказчик не производит испытания и не вмешивается в оборудование.

Как оценить сроки поставки и запуска?

Согласуйте отдельно комплектацию, готовность оборудования, площадку, доставку, монтаж и проверку. Без этих данных срок не следует считать гарантированным.

Нужно ли обслуживание?

Да, его порядок устанавливают по документации и условиям эксплуатации. Осмотры, измерения и работы производит соответствующий персонал.

Вывод

Заказ КТП начинайте с согласованных исходных данных и проекта, а завершение поставки проверяйте по спецификациям и документам. Общий принцип привлечения компетентных специалистов к электрическим проверкам объясняет HSE; это руководство по безопасности, а не украинская норма или подтверждение характеристик КТП АЙСЕН.
