Стабильное автоэлектричество – это не только комфорт, но и безопасность. Когда фара начинает мерцать, стартер крутит вяло, а предохранители перегорают без очевидной причины, аналитика «на глазок» редко помогает. Нужен инструмент, который быстро и надежно покажет, что происходит в цепи прямо под нагрузкой, позволит подать плюс или минус на конкретный контакт и подтвердить гипотезу за минуты. Именно так работает тестер цепи авто P200 – компактный, но очень практичный прибор для 12V/24V, сочетающий контрольку, подачу питания, индикатор полярности и базовые функции мультиметра. В этом материале собрали структурированные объяснения, пошаговые сценарии и советы по безопасности, чтобы вы могли с уверенностью находить «слабые места» проводки и быстро возвращать авто в исправное состояние.

Что такое P200 и чем он отличается от обычной контрольки

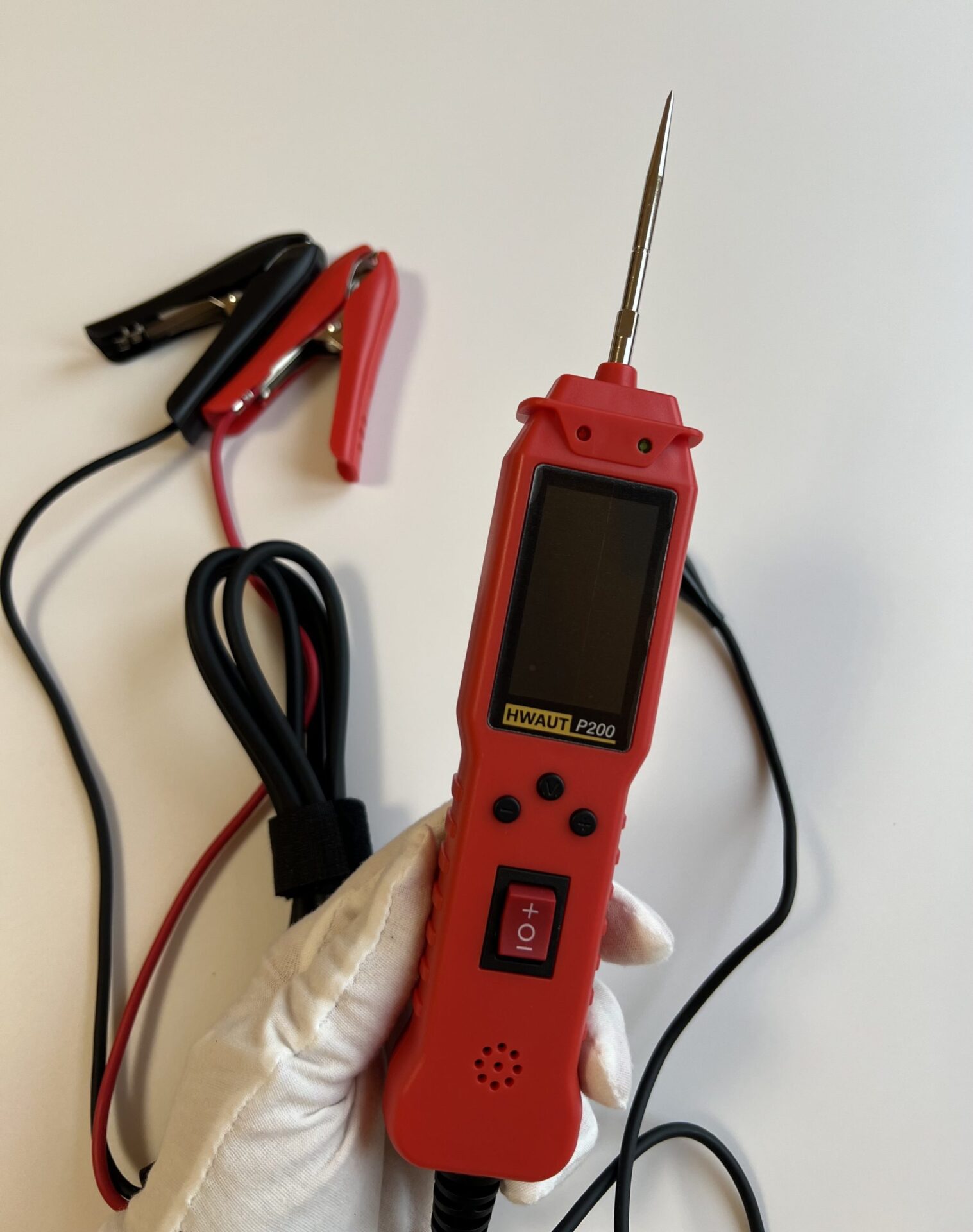

P200 – это многоцелевой автомобильный пробник, предназначенный для быстрой проверки цепей постоянного тока в транспорте. В отличие от простой контрольной лампы, он не только показывает наличие плюса или минуса, но и позволяет подавать питание непосредственно на диагностируемый элемент. Благодаря этому можно оперативно оживить вентилятор, насос или освещение, чтобы убедиться, что неисправность не в устройстве, а в проводке или контактах. Прибор работает как с 12 В легковых авто, так и с 24 В грузовиков, имеет длинный кабель и удобный щуп, что облегчает доступ в тесных местах. Для мастера это экономия времени, а для владельца способ получить четкие ответы без дорогих экспериментов.

Для кого и когда нужен такой тестер

Тестер цепи особенно уместен, когда нужно быстро отсеять версии. Например, доходит ли питание до фары, «проседает» ли напряжение под нагрузкой, есть ли масса на корпусе после кузовного ремонта. P200 ценят электричества, СТО и автоэнтузиасты, которые регулярно сталкиваются с неконтактами, окислением, повреждениями гофр и разъемов. Также это полезное устройство в путешествиях: оно поможет найти причину разрядки АКБ, «утерянные» потребители в сетке, исчезновение сигнала на бензонасосе, укорочение в проводке прицепа или проблемы с соединениями в блоке предохранителей. Главное – инструмент позволяет проверять гипотезы под нагрузкой в несколько шагов и двигаться от простого к сложному.

Принцип работы и ключевые режимы

P200 подключается непосредственно к аккумулятору, после чего вы получаете в руке щуп с кнопками подачи плюса или минуса. Светодиодный индикатор подскажет полярность в точке касания, а возможность подать питание ответит, работает ли устройство при корректном питании. Такой подход особенно полезен, когда вы сомневаетесь в исправности реле, качестве массы или состоянии провода под нагрузкой. Помимо определения наличия напряжения, тестер позволяет оценить падение – если элемент оживает только при подаче плюса направления, так что на участке между источником и потребителем есть проблема. Это быстрее и нагляднее, чем сухие цифры мультиметра.

Основные функции и возможности в повседневной практике

• Проверка питания на контакте: наличие плюса/минуса, индикация полярности.
• Подача питания к элементу: "дать" плюс или минус для теста работоспособности.
• Актуальная диагностика под нагрузкой: отслеживание просадки напряжения.
• Быстрый поиск перерывов: последовательная «прозвонка» участков от блока к потребителю.
• Валидация массовых точек: подтверждение надежности и низкого сопротивления соединению с кузовом.
• Тестирование цепей освещения, вентиляторов, насосов, подогревателей, разъемов прицепа.
  Все это делает P200 инструментом первого прикосновения, когда нужно быстро локализовать электропроблему без сложных разборок.

P200 vs мультиметр: что выбрать и почему

Мультиметр незаменим для точных измерений, но в практической диагностике автоэлектричества часто более важна скорость и «поведение» цепи под нагрузкой. P200 позволяет не только увидеть наличие напряжения, но и воспроизвести условия работы элемента, подав питание напрямую. Поэтому там, где мультиметр покажет «12 В на проводе», P200 обнаружит, что реального тока нет из-за окисленного контакта или тонкого преломленного провода. Идеальная связка – иметь оба: P200 для быстрого поиска неисправности, мультиметр – для финального подтверждения цифрами и настройки чувствительных цепей.

12 В или 24 В: особенности работы в разных бортсетях

Современные тестеры цепи, в частности P200, рассчитаны на два стандартных напряжения - 12 В для легковых авто и 24 В для грузовой и спецтехники. Прибор корректно индицирует полярность и позволяет подавать питание внутри этих систем. Важно помнить о сечении провода и предохранителях: не стоит пытаться «раскрутить» элемент, требующий значительный ток, если кабель или клеммы явно слабы. Действуйте постепенно: от микропотребителей до более тяжелых, внимательно наблюдайте за индикацией и нагревом, соблюдайте правила безопасности и не допускайте коротких замыканий.

Безопасность: как не навредить электричеству и себе

Любой инструмент мощный ровно настолько, насколько правильно вы им пользуетесь. Подключайте тестер только к исправному АКБ, проверяйте чистоту и надежность клемм, работайте в перчатках и избегайте контактов с сменными элементами при подаче питания. Не прикасайтесь к открытым проводникам металлическими предметами, следите за изоляцией щупа и кабеля. Когда подаете плюс или минус, заранее уточняйте, что именно тестируете: электродвигатель, соленоид, лампу, модуль. Никогда не подавайте питание на линии данных электронных блоков, тонкие сенсорные проводники, шины CAN – их легко повредить. Постепенность и контроль – главное правило.

Расширенные примеры: как диагностировать ключевые узлы шаг за шагом

1. Стартер и цепь запуска. Если стартер щелкает или крутит медленно, начните с проверки массы между двигателем и кузовом: коснитесь щупом P200 к массовой точке на блоке мотора и подайте минус – если вращение улучшается, чистите или дублируйте массу. Далее проверяйте плюс на втягивающем реле при повороте ключа. Нет питания — идите в зажигательный замок, реле, предохранитель. Есть питание, но стартер вялый – падение напряжения на силовых клеммах; проверьте затяжку, окисление, сечение кабеля.
2. Генератор и заряд. Когда на панели светится индикатор АКБ, проверьте цепь возбуждения: приходит ли плюс на соответствующую клемму генератора после запуска. Если нет – причина в проводке или контрольной лампе. P200 поможет подтвердить реакцию, подав плюс на клемму возбуждения (осторожно!). Если заряд появился, ищите разрыв в цепи; если нет – генератор нуждается в ремонте.
3. Блок предохранителей и реле. Часто проблема кроется в посадочных местах. С помощью P200 проверьте питание на входе реле и наличие выхода при подаче команды. Если реле щелкает, но выхода нет, замените реле или очистите контакты. Если нет команды, проследите цепь управления к ЭБУ или выключателю.
4. Розетка прикуривателя/аксессуаров. Отсутствие питания часто вызвано перегоранием предохранителя или плохим контактом массы в консоли. Проверьте плюс на центре розетки и массу корпуса; подайте питание напрямую — если устройство заработало, чините разъем или проводку.
5. Освещение прицепа. Удобно проверять каждый контакт разъема, подавая плюс через P200, и сразу видеть, какая секция не горит из-за разрыва.

Теория, работающая на практику: падение напряжения и закон Ома простыми словами

Проблемы автоэлектричества редко бывают «черно-белыми»: напряжение может присутствовать на проводе, но под нагрузкой оно проседает. Это классический случай плохой массы или окисленного контакта. Закон Ома говорит: U = I × R. Если сопротивление соединения выросло на доле Ома, при токе 10–15 А падение напряжения становится заметным и элемент перестает работать стабильно. Именно поэтому проверка под погрузкой — ключ. P200 позволяет симулировать рабочий режим, подавая плюс или минус, и наблюдать, как ведет себя элемент. Если он оживает от прямой подачи, значит, в штатной цепи есть «узкое место». Далее алгоритм прост: двигаемся от потребителя к источнику, на каждом участке проверяем вход/выход, массу, разъем. Так локализуем сантиметры проблемы вместо того чтобы менять блоками.
Еще одна полезная практика – сравнение яркости лампы или скорости моторчика при прямой подаче и в штатном режиме. Разница сразу выдает падение напряжения. Используйте контрольные точки: аккумулятор → предохранитель → реле → разъем → потребитель. На каждой – краткий тест P200.

Практический выбор и где купить

Начать знакомство с возможностями и сценариями применения рекомендуем с детального обзора.

Это подробный обзор практических возможностей популярного пробника для быстрой автоэлектродиагностики. Если вам нужно уверенно отличить «живое» питание от плавающего, проверить падение напряжения под нагрузкой, оценить контакты, массы и перерывы. тестер цепи авто P200 станет универсальным инструментом.

Он помогает найти причины плохого запуска, мерцания света, сбоев в работе вентилятора радиатора или топливного насоса. Благодаря длинному кабелю и режимам подачи плюса и минуса вы сможете не только тестировать круг, но и оперативно локализовать неисправность, подавая питание непосредственно в точку.

Это экономит время на разборке, сокращает количество догадок и защищает от случайной замены исправных деталей. Для мастеров и владельцев авто это шанс удерживать машину в тонусе: своевременно обнаруживать окисления, ослабленные клеммы, переломы проводов в гофре, слабые массы и другие типичные «электрические» проблемы ежедневной эксплуатации.

Готовы к практике и хотите заказать конкретную модель? Просмотрите актуальные характеристики, фото и цену здесь: Автомобильный тестер цепей P200.

Когда вы берете тестер с собой в путь, он практически заменяет целый набор инструментов: контрольку, удлинитель к аккумулятору, лампочку нагрузки и частично мультиметр. Умение быстро дать плюс или минус на контакт позволяет отсеять половину гипотез в минуту. Это все равно полезно при поиске токопотребителей, сажающих АКБ за ночь, и при проверке качества массовых точек после кузовного ремонта. Кроме того, P200 позволяет проверять цепи освещения, разъемы фар, противотуманок, габаритов, подсветки номера и магистрали питания аудиосистемы без разборки полусалона. В сложных вариантах комфортно исключать неисправные участки равномерно: от места потребителя до реле, предохранителя и блока управления, двигаясь маленькими шагами. Так вы быстро подтвердите, где именно проблема в проводке, контакте, массе или конечном устройстве, и примете правильное решение по ремонту.

Если вы планируете расширить набор инструментов или рассматривать альтернативы, просмотрите все тестеры напряжения в BIXO — удобный каталог с фильтрами по бренду, длиной кабеля и функционалом.

Пошаговые сценарии диагностики: от простого к сложному

1. Цепь освещения не работает или мерцает. Подключите P200 к АКБ, коснитесь щупом плюсового контакта лампы – есть напряжение? Если нет – двигайтесь назад к разъему, реле, предохранителю. Если есть, подайте плюс напрямую – лампа вспыхнула ярко, значит проблема в падении напряжения на участке. Проверьте массу фары: коснитесь щупом и подайте минус – если свет выровнялся, очистите и подтяните массовую точку.
2. Топливный насос не включается. Снимите фишку, проверьте наличие питания во время старта. Нет – проверьте реле и силовую линию. Для теста подайте плюс на насос – если ожил, ищите разрыв в проводке или команду от ЭБУ.
3. Вентилятор радиатора работает только иногда. При возникновении симптомов проверьте питание на разъеме и массу. Подайте плюс напрямую через P200 – если вентилятор стабилен, проверяйте датчик/реле, если нет – заменяйте мотор или чините разъем.
4. «Исчезает» заряд АКБ. Проверьте цепь генератора и контакты на клеммах. P200 поможет проверить наличие плюса после зажигания зажигания и отсеять плохой контакт в цепи возбуждения.

Типичные ошибки и как их избежать

• Подача питания на сенсорные и информационные шины: такого делать нельзя риск повреждения блоков.
• Игнорирование состояния массы: даже безупречный плюс ничего не стоит без надежной массы.
• «Прыжки» за сложными участками: двигайтесь последовательно, закрывая гипотезы шаг за шагом.
• Попытка раскрутить «тяжелый» потребитель тонким кабелем: контролируйте ток, температуру и предохранители.
• Отсутствие визуального осмотра: перед тестами проверьте разъемы, гофры, места сгибов – там часто кроется проблема.

Уход и хранение инструмента

Чтобы тестер служил долго, следите за чистотой клемм и щупа, не допускайте попадания влаги внутрь корпуса, храните кабель без сильных перегибов. После работы вытирайте инструмент сухой ветошью, периодически осматривайте изоляцию и разъем на предмет трещин. Если используете при минусовых температурах, дайте прибору прогреться в салоне во избежание конденсата. Отдельно храните предохранители и держите под рукой запасные – это поможет быстро возобновить работу в поле.

Критерии выбора: на что обратить внимание перед покупкой

• Длина кабеля. 2 м хватит в большинстве случаев на легковушке; для бусов и грузовиков удобнее иметь больше.
• Удобство щупа и кнопок. Эргономика важна, когда работаете в тесных местах и в перчатках.
• Диапазон напряжений. Обязательно 12/24 В, если планируете диагностировать разные типы транспорта.
• Защита и предохранители. Встроенная защита от КЗ и правильная индикация – ваше спокойствие и безопасность авто.
• Материалы и сборник. Качественная изоляция, крепкий кабель, надежные клеммы – залог долгой службы.
• Гарантия и послепродажная поддержка. Лучше выбирать магазины с прозрачными условиями и доступным сервисом.

Вопросы и ответы (FAQ)

Сезонные советы: зима, жара и влажная

Зимой внимание к массам и клеммам – главное: холод усиливает любое падение напряжения. В жару проверяйте вентиляторы и проводку, работающие рядом с горячими элементами – возможна деградация изоляции. После мойки или дождя обращайте внимание на разъемы под капотом и в дверях: влага способствует окислению. P200 поможет быстро убедиться, что питание и массы остаются стабильными.

Несколько практичных «лайфхаков»

• Если симптом проявляется иногда, сделайте «стресс-тест»: шевелите жгут при подаче питания P200 – найдете плавающий контакт.
• Для фиксации результатов снимайте короткие видео: как ведет элемент в штатном режиме и от прямой подачи — это поможет в отчете.
• Обозначайте маркером уже обслуживавшие массовые точки: в следующий раз сэкономите время.
• Держите в бардачке мини-версию контрольной схемы своего авто или фотоблока предохранителей с подписями.

24-вольтовые системы и коммерческая техника: на что обратить внимание

В грузовиках, автобусах, автодорожной и сельскохозяйственной технике электроцепи длиннее, а токи часто выше. Это означает, что любой дополнительный переходный участок или окисление на клемме умножается на длину трассы и количество соединений. Используя P200 в 24 В сетях, обращайте внимание на качество массовых перемычек между рамой, кабиной и силовым агрегатом; проверяйте разъемы фар на откидывающихся кабинах — там переломы случаются чаще. Для электродвигателей стеклоочистителей, пневмокомпрессоров, вентиляторов кондиционера проверяйте падение напряжения во время работы — даже 1–2 В потери на длинных шинах могут снизить производительность. Удобно тестировать цепи прицепа/полуприцепа: подавая питание через P200 на гнезде, вы быстро определите, какой контакт «немой», а какой работает. Не забывайте о коррозии в разъемах на раме; после каждого сезона полезны разъемы вскрывать, сушить и обрабатывать консервантом. Длинный кабель прибора позволяет добраться до удаленных узлов без помощника.

Проверка после ремонта: как убедиться, что проблема решена

После очистки массы, смены разъема или восстановления провода не спешите закрывать тему. Произведите повторную диагностику по тому же маршруту, что и сначала: проверьте наличие питания в контрольных точках, подайте плюс/минус через P200, отследите нагрев, прислушайтесь к работе элемента. Далее проведите «динамический тест»: включите потребителя и создайте условия, при которых симптом проявлялся (вибрация, влажность после мойки, ночной простой). Если все стабильно – зафиксируйте результат в записной книжке или сервисной карте: что делали, какие участки проверили, какие значения наблюдали. Для автовладельца такая дисциплина означает прогнозируемость и меньшее количество повторных визитов, для СТО — доверие и рекомендации от клиентов.

Мини-глоссарий терминов

• Масса (земля) - соединение отрицательного полюса с кузовом/рамой; должно иметь минимальное сопротивление.
• Падение напряжения - разность потенциалов на участке провода/контакта под токовой нагрузкой.
• Реле — электромеханический переключатель, управляемый слабым током, коммутирующим силовую цепь.
• КЗ (короткое замыкание) - непосредственный контакт плюса и минуса, приводит к скачку тока и срабатыванию защиты.
• Лампа-погрузка — простая лампа накаливания, используемая в качестве контрольного погрузочного элемента во время тестов.

Быстрая карта симптомов и действий

• Стартер щелкает, но не крутит. Проверить массу двигателя, подать минус через P200 на корпус стартера; проверить плюс на втягивающем во время старта.
• Свет тусклый или пульсирует. Сравнить яркость от прямой подачи и штатной цепи; проверить массу фары, разъема, реле.
• Топливный насос «молчит». Проверить питание на фишке при включении зажигания; подать плюс напрямую – если работает, искать разрыв или проблему с командой.
• Разряд АКБ за ночь. Выключить все, убедиться в отсутствии «паразитов»; последовательно отсоединять цепи, используя P200 и контрольную лампу.
• Вентилятор радиатора стартует с задержкой. проверить датчик температуры, реле, качество массы электродвигателя; симулировать подачу питания для подтверждения.
• Эта карта не заменяет полную диагностику, но помогает быстро выбрать правильное направление и сэкономить время в пути или гараже.

Мини кейс-стади: "Авто глохнет на светофорах" - как помог P200

В мастерскую приехал хэтчбек с простой жалобой: двигатель периодически глохнет на светофорах, иногда долго не заводится. Ошибок по ЭБУ нет. Начали со стандартных проверок: топливное давление, свечи, дроссель все в норме. Далее внимание обратили на питание бензонасоса. При запуске насос иногда не стартовал, хотя реле щелкало. P200 подсказал план: подать плюс на насос напрямую через щуп – моторчик оживает стабильно.

Итак, сам насос исправен, проблема в цепи питания. Двигаемся назад: разъем над влажным баком, заметна зеленая окислительная пленка. После очищения контактов симптомы уменьшились, но иногда повторялись. Проверили падение напряжения под нагрузкой в разных точках – оказалось, что на участке после реле к разъему иногда появляется проседание на 2–3 В. Дефект проявлялся при вибрации.

Начали стресс-тест: с P200 подавали питание, одновременно шевелили жгут. На виду все целое, но внутри гофры – частичный перелом провода. Заменено 30 см участка, установлен новый разъем с герметиком, проверено качество массы кузова. После ремонта повторили полный цикл: запуск при разных положениях руля, движение и резкая остановка, имитация дождя с увлажнением зоны разъема. Никакого сбоя. Вывод: P200 позволил быстро подтвердить работоспособность насоса, локализовать проблему в проводке и отказаться от ненужной замены дорогостоящих узлов. Клиент получил подробный отчет и рекомендацию периодически осматривать разъем под крышкой доступа и не допускать накопления влаги.

Почему важно покупать инструмент у проверенного продавца

Автоэлектричество не прощает компромиссы качества. Даже мельчайшая экономия на материалах способна обернуться испорченными контактами, неточной индикацией или перегревом кабеля под нагрузкой. Выбирая продавца, обращайте внимание на наличие официальной гарантии, подробные фото и характеристики, понятные условия возврата, отзывы реальных покупателей. Дополнительным плюсом будет профессиональная консультация перед покупкой — когда вам помогают подобрать длину кабеля, объясняют особенности работы в 24 В системах и дают рекомендации по безопасности. Покупка в проверенном магазине — это не только цена, но и уверенность, что инструмент будет работать стабильно, а в случае вопросов вы получите оперативную поддержку и советы по практике.

Итог

P200 – это инструмент, который экономит время и деньги, позволяя быстро локализовать неисправности электричества в 12/24-вольтовых системах. Он сочетает функции контроля, подачи питания и индикатора полярности, благодаря чему вы видите не только наличие напряжения, но и реальное поведение цепи. Соблюдайте базовые правила безопасности, двигайтесь шаг за шагом и используйте прибор для подтверждения или опровержения гипотез – тогда каждая диагностика станет системной и предсказуемой.

В заключение следует подчеркнуть: ни один инструмент не заменяет методического подхода. P200 раскрывает свой потенциал, когда вы строите диагностику как последовательность маленьких проверок от потребителя к источнику, записываете выводы и не пропускаете очевидные вещи вроде состояния клемм и масс. Добавьте к этому надлежащее обслуживание инструмента и базовый набор расходных материалов, и ваша работа с автоэлектричеством станет предсказуемой, быстрой и результативной как в профессиональной мастерской.
