Как понять, какое реле напряжения выбрать под ваши условия (квартира/дом/мала коммерция)
Был у меня выезд в Сумах: хозяин говорит "все ок, пока сосед не включает сварку - тогда холодильник начинает "петь", а стиральная машина раз в неделю выдает ошибку". Знакомая история? Если у вас мерцает свет, техника перезагружается или "пахнет щитом" - это именно тот случай, когда нужно разобраться, какое реле напряжения выбрать и вообще ли решит проблему.
Ответ кратко: реле напряжения уместно, когда у вас бывают провалы/превышение напряжения (типично 160–260 В и “прыжки”) и нужно отключать погрузки, чтобы сохранить технику. Далее я дам быстрый алгоритм: что именно защищаем (квартира/дом/мала коммерция), какие "симптомы" в сети критические, и когда уже нужны другие решения (стабилизатор, ПЗИП, контактор, переработка щита).
| Ситуация | Что делать в первую очередь | Реле напряжения уместно? |
|---|---|---|
| Квартира, "прыгающая" напряжение, мерцает свет | Реле + проверка затяжки/нулевой шины в щите | Да |
| Частный дом, длинная линия, просадки вечером | Реле как защита + оценка потребности в стабилизаторе | Часто да |
| Малая коммерция, дорогостоящая техника, частые отключения | Реле + контактор (если нагрузка большая) + ПЗИП | Да, но не "одиноко" |
Для кого эта страница: владельцы квартир/домов, администраторы небольших объектов, кто "после аварии" и хочет быстро понять логику выбора. Не для кого: если у вас уже плавится изоляция, греются клеммы или выбивает автоматический выключатель” — здесь не статья, а вызов электричества.
1) Быстрый алгоритм: нужно ли вам реле, и какое именно
Я подбираю реле так: сначала определяю задачу, потом место установки, и только потом амперы и модель.
- Шаг 1 – что защищаем: весь объект (ввод в электрощит) или один прибор (холодильник, бойлер, кондиционер).
- Шаг 2 - сеть: однофазное реле (230 В) или трехфазное реле (3×400/230 В). В малом бизнесе три фазы – не редкость.
- Шаг 3 – формат: реле напряжения на DIN-рейке – для защиты групп/ввода; реле напряжения в розетку – быстрое решение для одного потребителя.
- Шаг 4 – ток и мощность: смотрим номинальный ток (ампер) и реальная нагрузка. Если нагрузка большая – реле управляет контактором, а не тянет все "на своих контактах".
2) Какие "симптомы" реле напряжения реально решает (и что нет)
Реле - это "хранитель на входе": видит, что напряжение вышло за пределы, и отключает. Оно спасает технику от длинных просадок и перенапряжений, когда, например, в подъезде плохой ноль или на линии перекос.
Типичные симптомы, когда реле уместно: свет мерцает, электроплита "думает дольше", кондиционер стартует со второго раза, холодильник гудит сильнее, стиральная машина зависает/пишет ошибки, бойлер дольше греет. Но если у вас греется розетка, искрит вилка или регулярно выбивает автомат — это уже не о напряжении, а о контакте/перегрузке/кабеле.
Реле напряжения не "лечит" электричество – оно честно выключает питание, когда сеть становится опасной.
Важно: базовые отличия реле, стабилизатора и ПЗИП разобраны в главной статье. Здесь только правило: реле отключает при плохом напряжении; стабилизатор пытается выровнять; ПЗИП ловит импульсные перенапряжения (гроза/коммутации).
3) Когда без измерений не обойтись и когда вызвать электричество
Честно: иногда за жалобой "прыгающее напряжение" скрывается расшатанная клемма в щите, подгоревший ноль, неправильная схема после ремонта или "самодельные" свертки. Без мультиметра/регистратора и осмотра щита точную причину не определишь – можно только догадываться.
Вызовите электричество немедленно, если: в щите запах гари, греются автоматы или шины, слышен треск, темнеют клеммы, напряжение "плавает" от 160 до 260 В, или есть трехфазный ввод и вы не уверены в балансировке фаз. Я видел щиты, где реле поставили для покоя, а проблема была в нуле — и реле просто честно выключало, пока не загорелось бы без него. Поэтому первый шаг – безопасная диагностика, второй – правильная защита.
DIN-рейка или реле напряжения в розетку: что ставить и куда (электрощит, отдельные приборы)
DIN-рейка vs розетка: что именно вы защищаете
Когда меня спрашивают, какое реле напряжения выбрать на DIN-рейку или розеточное реле — я отвечаю просто: «Что хотите спасти всю квартиру/объект или один конкретный прибор?».
Реле напряжения на DIN-рейке ставится в электрощит и может отключать питание всего объекта (или отдельных групп, если схема продумана). Это решение по-взрослому: правильная логика защиты, аккуратный монтаж, минимум проводов в комнате.
Реле напряжения в розетку – это быстрый персональный охранник для одного потребителя: холодильникстиральная машина, бойлер, кондиционер (если от розетки), компьютер/сервер. Включается за 10 секунд и не требует доступа к щиту.
На практике: если у вас "прыгает" напряжение во всем доме, розеточное реле холодильник не спасет, например, котел или электроплиту. А если проблема точечная (одна дорогая единица техники в зоне риска) – розетка может быть идеальным временным решением.
Критерии выбора по сценариям (аренда, ремонт, авария)
Вот как я советую выбирать формат под жизненные ситуации без лишней теории, зато с практикой.
- Аренда квартиры: чаще всего – розеточное реле для холодильника/котла/рабочего места. Почему: щит может быть "чужой", доступа нет, а владелец не всегда хочет переработок.
- Ремонт или замена щита: однозначно реле на DIN-рейке. Можно грамотно вписать в схему "автоматический выключатель → кабель → нагрузку", настроить пределы отключения, задержку включения (чтобы компрессор холодильника не стартовал сразу).
- Быстрая защита после аварии: если после обрыва "нуля" или скачков напряжения вы боитесь включать технику - начните с розеточного реле на самое ценное. Но параллельно планируйте решения в щите, потому что это не заменяет нормальную защиту объекта.
- Малая коммерция (кафе/офис/магазин): обычно DIN-рейка + иногда контактор, если нагрузка велика. Розеточные – как дополнительный "пояс" для отдельного оборудования.
| Что защищаем | Лучшее решение | Почему |
|---|---|---|
| Вся квартира/дом | Реле на DIN-рейке | Отключает все, не зависит от конкретной розетки |
| Холодильник/морозилка | Розеточное реле или отдельная линия + DIN | Задержка повторного старта, быстрый монтаж |
| Бойлер/стиральная машина | DIN-рейка (или розетка как временно) | Часто это отдельная линия/высокая мощность |
Примеры из реальных щитов и типичные ошибки установки
Из того, что я видел в реальных электрощитах, самое распространенное заблуждение — ставить реле "куда влезло", без понимания, что именно оно должно отключать. Был случай: реле на DIN-рейку поставили только на группу розеток кухни, а котел и кондиционер сидели на других линиях – в результате хозяин был уверен, что все под защитой, а по факту нет.
Еще типично: подключить мощную нагрузку напрямую через реле, которое не рассчитано на такой номинальный ток (ампер). Для бойлера, электроплиты или группы с несколькими потребителями часто требуется связка “реле + контактор”, чтобы контакты реле не перегревались. А в розеточных реле частая ошибка – вонзить его в "уставшую" розетку с плохим контактом: реле здесь не при чем, а греться будет именно розетка.
Если сомневаетесь, какое реле напряжения выбрать и куда ставить – ориентируйтесь на простое правило: щит – для системной защиты, розетка – для быстрой защиты одного прибора. И не стесняйтесь вызвать электричество, если в щите тесно, все "на скрутках", или вы не уверены, что автоматический выключатель и кабель соответствуют нагрузке.

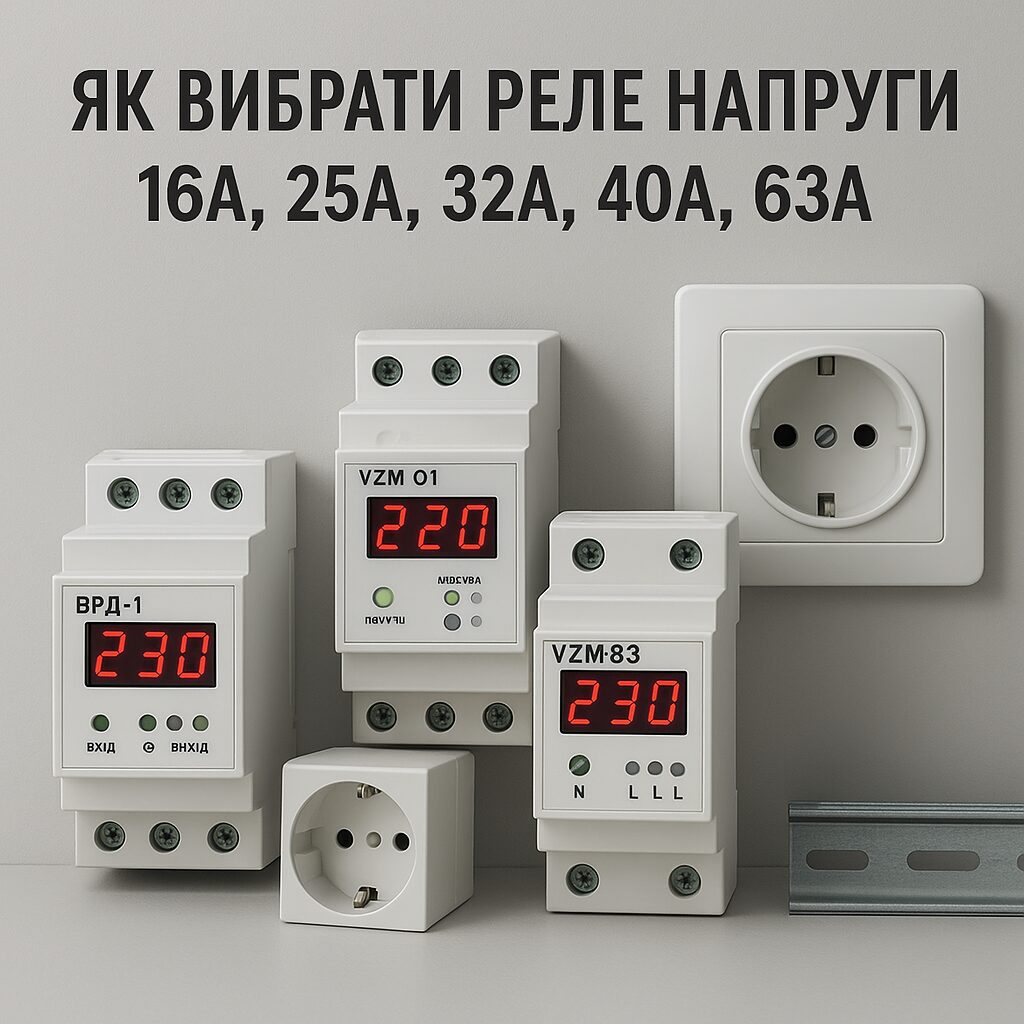

Номинальный ток (ампер) и мощность нагрузки: как подобрать 16А, 25А, 32А, 40А, 63А без самообмана
Как считать амперы от мощности (и где люди чаще всего обманывают сами себя)
Когда решаете, какое реле напряжения выбрать по номинальному току, забудьте о магическом мышлении "возьму 32А - и можно все". Номинальный ток реле (16А, 25А, 32А, 40А, 63А) — предел, который его контакты должны выдерживать долго без перегрева. А в реальной жизни у щита еще есть температура, качество затяжки, клеммы, и главное – характер нагрузки.
Для однофазной сети 230 В грубая оценка такова: I ≈ P/230, где I – ток в амперах, P – мощность в ваттах. Пример: бойлер 2000 Вт → 2000/230 ≈ 8,7 А. Вроде бы мелочь. Но если рядом на той же линии чайник 2000 Вт и микроволновка 1200 Вт – вы легко набираете 20+ ампер, и тогда “реле напряжения 16а” на группу розеток — это уже на грани.
Самый частый самообман: считать мощность одного прибора, а подключать через реле всю линию с «всем на кухне».
Второй момент пусковые токи. Компрессор холодильника, насос, кондиционер, некоторые стиральные машины в момент старта кратковременно берут в 2-6 раз больше, чем в паспорте. Реле может не сгореть сразу, но регулярные пуски подъедают контакты, особенно если реле работает на грани номинала.
Что больше всего "грызет" ток: плита, бойлер, кондиционер и компания
По моему опыту по квартирам и малым коммерческим объектам, наиболее требовательные потребители таковы:
- Электроплита/варочная поверхность (3,5–7+ кВт): часто это 16–32 А и больше. Здесь реле напрямую ставят не всегда – нередко правильнее реле. контактор, чтобы силовой ток шел через контактор.
- Бойлер (1,5-3 кВт): 7-13 А, но любит долго работать. На слабом контакте греет щит как батарея.
- Кондиционер (0,8-2,5 кВт потребления): ток умеренный, но пусковые токи и чувствительность электроники делают его "требовательным клиентом".
- Стиральная машина (1,8-2,5 кВт): нагреватель + мотор, в пиках бывает неприятно.
И еще раз о "32А". Если у вас реле на DIN-рейку стоит на вводе квартиры, а вводный автомат 25А – реле на 32А не сделает проводку "прочнее". Слабое звено — кабель/автомат/контакты. Защита должна быть логична: автоматический выключатель → кабель → погрузка.
Таблица-подсказка: 16А, 25А, 32А, 40А, 63А под типовые линии и ввод
Ниже – практический ориентир для выбора. Это не замена проекта, но нормальная отправная точка, чтобы понять, какое реле напряжения выбрать без глаз.
| Номинал реле | Где обычно уместно | Типичные примеры погрузки | Комментарий по рискам |
|---|---|---|---|
| 16А | Отдельная линия/один прибор | холодильник, котел, кондиционер небольшой, ТВ/ПК | Не для "все розетки кухни". Хорошо как розеточное реле. |
| 25А | Часть квартиры или небольшой ввод | группа розеток комнат, небольшая коммерция с умеренной нагрузкой | Смотрите вводный автомат и сечение кабеля. |
| 32А | Ввод квартиры / мощные группы | часто ставят как реле напряжения 32а на вводе в квартире. | "Можно все" - миф. Пусковые токи и нагрев в щите важны. |
| 40А | Дом/коммерция, больший запас | несколько мощных линий, бойлеры, кондиционеры | Часто целесообразно использовать с контактором. |
| 63А | Ввод дома/цеха/объекта с большим током | ввод на 50–63 А, многие потребители | Реле напряжения 63а почти всегда лучше управления контактором, а не “в лоб”. |
Мой чек перед покупкой: сосчитайте суммарную нагрузку линии, вспомните, что может включаться одновременно, добавьте запас, и оцените пусковые токи (холодильник/кондиционер). Если получается "впритык" - либо берите номинал выше, либо делайте правильную схему через контактор. А если щит старый, клеммы греются или автомат уже уставший - лучше не экспериментировать, а пригласить электричество и сделать один раз нормально.
Однофазное или трехфазное реле: когда нужно какое и как не «отрубить» весь дом одним прыжком
Однофазное реле: когда достаточно и почему это чаще всего о квартире
Если у вас обычный квартирный ввод 230 В (одна фаза + ноль) – вам нужно однофазное реле. Оно контролирует напряжение в пределах, которые вы задаете (например, 180–250 В), и отключает нагрузку, когда сеть становится опасной. Здесь вопрос “какое реле напряжения выбрать” сводится к формату (DIN-рейка или розетка) и правильного номинала по току, а не к количеству фаз.
В квартире самая типичная беда - "плавающее" напряжение из-за проблем на стояке/в подъезде или плохие контакты. Реле в щите работает как предохранитель для техники: холодильник, стиральная машина, бойлер, электроника котла Но помните: реле не ремонтирует сеть – оно отключает, когда опасно.
"Если в квартире просело до 170 В, реле не поднимет напряжение - оно просто скажет: стоп, так технику не мучаем."
Трехфазное реле: частный дом/коммерция и риск «отрубить» все одним прыжком
Трехфазный ввод (3×400/230 В) часто встречается в частных домах и малой коммерции: электроплита, мастерская, тепловой насос, кондиционеры, иногда зарядка для авто. Здесь есть два подхода: трехфазное реле "на все сразу" или разделение контроля по фазам.
Классическое трехфазное реле контролирует напряжение по фазам и обычно отключает нагрузку при проблеме на любой фазе (или при перекосе/исчезновении фазы – зависит от модели). Это безопасно, но иногда неудобно: "прыгнула" одна фаза - и вы без света, холодильника и интернета по всему дому.
Я видел в щитах домов ситуацию: на одной фазе сидит электроплита, на другой – холодильник и котел, на третьей – освещение. Поставили одно трехфазное реле на ввод, и при коротком провале на "плитной" фазе выключался отопительный котел. Технически реле правое, но по жизни так себе.
Когда лучше делить защиту по фазам и когда требуется диагностика сети
Разделять защиту по фазам целесообразно, когда у вас много однофазных групп, и вы не хотите терять все из-за проблемы на одной линии. Практически это делают так: ставят отдельные однофазные реле (или решения по фазам) на критические группы/фазы, а для больших нагрузок используют связку реле + контактор. Важно, чтобы схема в щите была логична и подписана, иначе через полгода вы сами не вспомните, почему половина дома сидит на одной фазе.
Отдельно о "как ведет себя техника при пропадании фазы". Если исчезла одна фаза, однофазные потребители, подключенные к ней, просто выключатся. Но опасность — в перекосе и проблемах с нулем: напряжение на других фазах может "уплыть" вверх/вниз. А трехфазные двигатели/оборудование при потере фазы могут греться и выходить из строя. Поэтому для мастерских и коммерции контроль на исчезновение фазы – не прихоть, а защита от дорогостоящего ремонта.
Как понять, какое реле напряжения выбрать на трехфазный ввод без гадания? Требуется диагностика качества сети: замеры напряжения по фазам в разное время, проверка затяжки в щите, состояние нулевой шины, оценка перекоса нагрузки. Если у вас "прыгает" только одна фаза, или периодически исчезает фаза, или есть подозрение на проблемный ноль - не делайте ставку только на реле. Вызовите электричество: сначала безопасность и причина, затем правильная защита.
Контактор, автоматический выключатель и реле напряжения: правильная схема в щите и типичные ошибки
Логика защиты в щите: "автомат → кабель → нагрузка", а реле - как умный "стоп-кран"
Когда люди спрашивают, какое реле напряжения выбрать, я всегда начинаю не с бренда и не с амперов, а со схемы. Правильная логика проста: автоматический выключатель защищает кабель от перегрузки/КЗ, кабель питает нагрузку, а реле напряжения отключает питание при опасном напряжении (перенапряжении/просадке). Это разные задачи и подменять одну другой — плохая идея.
В щите реле напряжения чаще всего ставят на DIN-рейку после вводного автомата (или после счетчика – зависит от схемы и доступа). Смысл: если в сети поплыло - реле размыкает линию и не дает вашей технике работать в ненормальном режиме. Но если у вас автомат слишком большой для кабеля (например, кабель 2,5 мм², а автомат стоит 32А "чтобы не выбивало") – реле здесь не спасет от перегрева проводки. Оно о напряжении, а не о температуре стен.
Из реальных щитов: чаще всего вижу подплавленные клеммы не из-за "плохого реле", а из-за слабой затяжки, неправильных наконечников или банальной многопроволочной жилы без НШВИ, зажатой под винт. Контакт греется, пластик темнеет, и потом все удивляются, почему выбивает или пахнет горелым.
Когда реле должно управлять контактором, а когда может коммутировать напрямую
Ключевое правило: если через реле пойдет большой ток или большая группа нагрузок – лучше, чтобы реле управляло контактором, а силовая коммутация была на контакторе. Контактор — это "силовой выключатель", который более спокойно переносит частые включения/отключения и токи, близкие к номиналу.
Когда я рекомендую связи "реле напряжения + контактор":
- ввод дома/коммерции, где реально может одновременно работать многие потребители;
- электроплита/варочная поверхность, мощные бойлеры, несколько кондиционеров на одной фазе;
- когда номинал реле (32А/40А/63А) получается "впритык" по расчету, а есть пусковые токи.
Когда реле может коммутировать напрямую: одна линия с умеренной нагрузкой, где реальный ток стабильно ниже номинала, и нет тяжелых пусков (или они редки). К примеру, защита группы освещения или “легких” розеток. Но даже тогда я люблю запас и адекватный монтаж.
Практика монтажа на DIN-рейку: ноль, клеммы, номиналы и типичные ошибки
По монтажу есть несколько вещей, которые реально решают 80% проблем еще до первого "скачка" напряжения.
1) Ноль и схема подключения. Многие реле нуждаются в корректном подключении N (нуль) для измерения. Путают нули разных групп, "сажают" на случайную шину, и затем реле показывает странные цифры или работает нестабильно. Нулевая шина должна быть чистой, подтянутой, без "букетов" под один винт.
2) Наконечники и затяжка. Если провод многопроволочный – ставьте НШВИ. Если однопроволочный – следите за качеством зачистки и моментом затяжки. Я видел щиты, где клемма на реле была подтянута двумя пальцами — и через месяц там уже был черный пластик.
3) Согласование номиналов. Автоматический выключатель должен защищать кабель, а не "работать реже". Реле выбирают под реальный ток/схему, но не забывайте: если вводный автомат 25А, то ставить реле на 63А "чтобы с запасом" без контактора смысла мало - слабое звено все равно другое.
4) Расположение в щите. В тесных щитах реле и контакторы, зажатые между автоматами без вентиляции, греются сильнее. Дайте место, не делайте "сэндвич из пластика".
Если вы открыли щит и увидели подгоревшие клеммы, оборванные жилки, свертки или автоматы "как получилось" - здесь вопрос уже не только какое реле напряжения выбрать. Здесь правильнее остановиться и пригласить электричество: перегрев в щите – это не то, где стоит тренироваться на своей квартире.
FAQ: частые вопросы о реле напряжения для квартиры и дома
Про розеточное реле, холодильник, стиральную машину, бойлер и "нужно ли вообще"
Хватит ли реле напряжения в розетку для холодильника? В большинстве квартир – так, как быстрая и недорогая защита одного прибора. Розеточное реле особенно уместно, если у вас периодически "прыгает" напряжение, а доступа к электрощиту нет (аренда) или нужно решение "на данный момент". Важно: оно должно быть качественным и подключенным в нормальную розетку с хорошим контактом, потому что греется обычно не реле, а усталая розетка.
Ставить ли реле на стиральную машину или бойлер? Если это техника с электроникой и вы реально ловите провалы/перенапряжение — да, реле напряжения для квартиры может сохранить плату управления и двигатель/нагреватель от работы в ненормальном режиме. Но для бойлера и стиральной машины часто правильнее думать не об одной розетке, а о линии в щите: реле напряжения на DIN-рейку на группу или отдельную линию, с адекватным номинальным током и нормальной затяжкой клемм.
Как понять, какое реле напряжения выбрать по амперам? Ориентируйтесь не на надпись “реле напряжения 32а” или “реле напряжения 63а16А — чаще для одного прибора или легкой линии; 32А/40А — для ввода/групп в квартире или доме; контакторчем потом нюхать подплавленный пластик в щите.
Пороги отключения, "будет ли выбивать автомат" и что делать при постоянно низком/высоком напряжении
Какие пороги отключения выставлять? В обиходе чаще всего ставят примерно 180–190 В по нижнему порогу и 250–255 В по верхнему. Но это не "единственная правильная цифра": если у вас чувствительная техника или частые просадки, границы иногда подбирают реальные измерения. Для холодильника и кондиционера полезно задержка повторного включения, чтобы компрессор не стартовал сразу после возвращения напряжения.
Будет ли реле "выбивать" автоматический выключатель? Нет, реле напряжения и автомат работают по разным причинам. Автомат отключает от перегрузки или короткого замыкания, а реле от ненормального напряжения. На практике путают другое: когда реле часто отключает, а затем снова включает, люди думают, что выбивает, хотя это нормальная работа защиты. Если же после срабатывания реле автомат выбивает — ищите проблему в проводке/нагрузке, а не в реле.
Что делать, если напряжение постоянно низкое или постоянно высокое? Если это системно (например, по вечерам стабильно 175–185 В) — реле будет честно отключать и жить так неудобно. Здесь требуется диагностика сети, проверка контактов в щите/на вводе, иногда обращение к оператору сети. А в качестве технического решения может понадобиться стабилизатор. Базовые отличия реле, стабилизатора и ПЗИП разобраны в главной статье кластера – рекомендую свериться, чтобы не ждать от реле того, чего оно физически не делает.
Реле + стабилизатор, да что лучше после аварии в сети
Нужно ли реле, если уже есть стабилизатор? Часто – да. Стабилизатор пытается выровнять напряжение, но он тоже имеет пределы работы и не любит грубые аварийные режимы. Реле напряжения может отключить питание, когда условия выходят за рамки, где стабилизатор работает адекватно. В некоторых схемах реле ставят перед стабилизатором как "отсечку" или после - для защиты конкретных групп, в зависимости от замысла и мощности.
Что делать после аварии (обрыв нуля, сильное перенапряжение, все мигало)? Поначалу не торопитесь включать всю технику. Лучше всего – быстро проверить напряжение мультиметром в розетке, осмотреть щит на запах гари/перегрева, и только тогда подключать потребители. Как временный шаг может помочь розеточное реле для холодильника, но системно правильнее. реле напряжения на DIN-рейке в щите, а для больших токов – в паре с контактором.
Если вы не уверены, какое реле напряжения выбрать и проблема ли вообще в напряжении, честный совет по практике: без измерений точную причину не определить. А если в щите греется, пахнет или видна подплавка – вызывайте электричество, здесь самодеятельность может стоить очень дорого.
Вывод: короткий чек-лист выбора и когда без электричества не обойтись
Чтобы понять, какое реле напряжения выбрать, придерживайтесь простой логики. Если нужно защитить весь объект – берите реле напряжения на DIN-рейку и ставьте его в электрощит в правильной схеме. Если нужно быстро прикрыть один дорогой прибор (холодильник, котел, рабочий компьютер) — подойдет реле напряжения в розетку, но только в исправную розетку с обычным контактом. По фазности все так же прямолинейно: квартира почти всегда однофазна – значит однофазное реле; Трехфазный ввод в доме/коммерции — тогда или трехфазное реле, или разделение защиты по фазам, чтобы не гасить весь дом от проблемы на одной фазе.
По току не ведитесь на цифры "про запас". 16А – чаще для одного прибора или легкой линии; 25–32А – типично для квартирных групп или ввода; 40А - для большей нагрузки; 63А — часто уместно как управление силовым кругом через контактор. Помните о пусковых токах (холодильник, кондиционер) и о том, что реле не должно работать "на грани" в теплом щите. Если нагрузка большая или групп много, самый надежный вариант – реле управляет контактором, а контактор коммутирует силовой ток. Автоматический выключатель остается тем, кто защищает кабель от перегрузки и КЗ: “автомат → кабель → нагрузка”.
Финальная проверка перед покупкой и монтажом: сосчитайте реальную суммарную мощность, которую реле будет отключать; определите, это одна линия или весь ввод; выберите формат (DIN-рейка/розетка); проверьте фазность; заложите запас по току или планируйте контактор; выставьте адекватные пороги и задержку повторного включения компрессорных приборов. И не путайте роли: базовые отличия реле, стабилизатора и ПЗИП разобраны в главной статье кластера – иногда нужно не реле, а стабилизация или защита от импульсных перенапряжений.
"Лучше один раз сделать схему правильно, чем потом искать, почему снова пахнет щитом."
Без электричества не обойтись, если есть перегрев в щите, запах гари, подплавка клемм/изоляции, треск или искрение, "плавающее" напряжение с большим разбросом, нестабильная работа автомата, или вы не знаете состояние проводки. В таких ситуациях вопрос уже не в том, какое реле напряжения выбрать, а в том как безопасно остановить риск пожара и привести щит в норму.
