Подключение инвертора к аккумулятору: схема, кабель и защита

Автор Богдан Гнатюк
Как правильно подключить инвертор к аккумулятору: полное руководство

Схема подключения инвертора к аккумулятору должно согласовывать батарейный вход, полярность, DC-кабель, защиту и отключение. Базовая логика – совместимая АКБ → предусмотрены защита и коммутация → DC-вход инвертора; AC-выход питает только разрешенную нагрузку. Короткое замыкание батареи может вызвать ожоги и пожар, а AC-выход — поражение током. Монтаж и измерение производит квалифицированный электрик; выключенный инвертор не обесточивает клеммы АКБ.

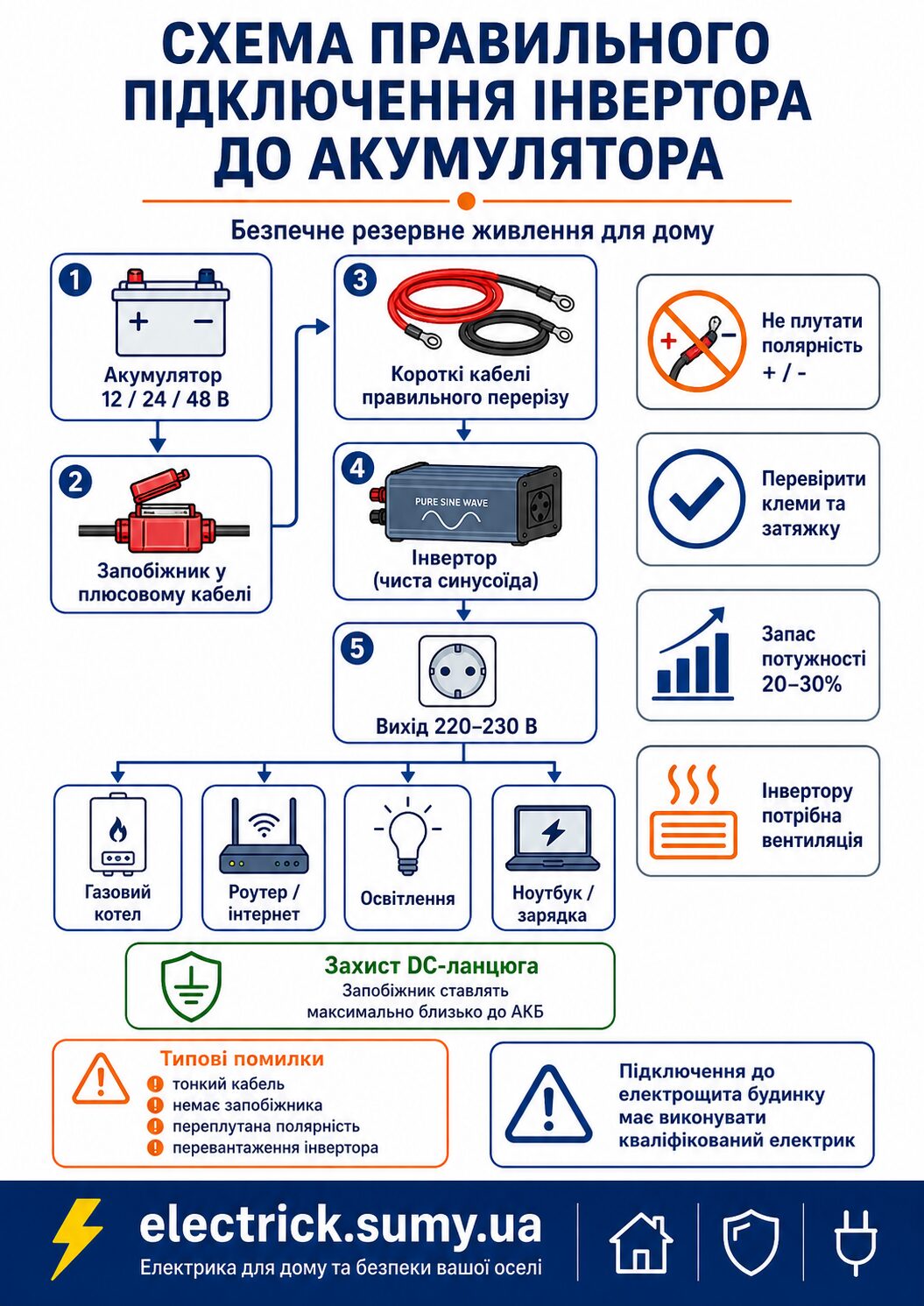

Подключение инвертора к аккумулятору

Но важно понимать: инвертор с аккумулятором — это не просто два провода плюс и минус. В DC части могут протекать очень большие токи, поэтому ошибка с сечением кабеля, полярностью, предохранителем или клеммами может закончиться перегревом, искрением, повреждением инвертора, аккумулятора или даже пожаром. Именно поэтому подключение нужно производить обдуманно: с правильным кабелем, защитой, предохранителем, BMS, вентиляцией, контролем погрузки и соблюдением инструкции производителя.

Комментарий автора. Аккумулятор и инвертор советую подбирать как согласованную систему. Важны требования производителей к зарядке, подключению и защите. Не делайте вывода о совместимости только по емкости батареи или ее названию.

Богдан Гнатюк, электромонтажник

Требования к батарейному кабелю, внешнему предохранителю и полярности приведены в инструкции Victron Inverter Smart. Требования к квалификации монтажника, отключение AC/DC и особенности выходов монтажной документации MultiPlus-II. Это примеры моделей; номиналы и порядок присоединения принимаются из документации вашего оборудования.

Этот материал объясняет, как правильно подключить инвертор к аккумулятору на уровне схемы и требования к монтажу. Общие конфигурации резерва вынесены в обзор схем подключения инвертора, а интеграция в щит - в схему подключения к сети дома.

Что такое инвертор и зачем подключать его к аккумулятору

Инвертор — это устройство, которое преобразует постоянный ток DC в переменный ток AC для питания бытовых приборов. Простыми словами, аккумулятор сохраняет энергию, а инвертор делает ее подходящей для техники, работающей от 220-230 В.

Система аккумулятор + инвертор может работать как резервное питание для дома, автономный источник электроэнергии на даче, часть солнечной электростанции, UPS для котла или временное решение при отключении электроэнергии. Если система подобрана правильно, она может питать важных потребителей без запуска генератора, шума, выхлопа и горючего.

Из каких элементов состоит система инвертора-аккумулятора

Даже простая система резервного питания состоит не только из инвертора и аккумулятора. Чтобы она работала безопасно, требуются защитные и вспомогательные элементы.

  • Инвертор - преобразует DC 12/24/48 В в AC 220-230 В.
  • Аккумулятор – накапливает энергию: AGM, GEL, LiFePO4 или другой тип.
  • DC-кабель – соединяет аккумулятор и инвертор, должен выдерживать большой ток.
  • Предохранитель или DC-автомат – защищает кабель и систему от короткого замыкания.
  • Клеммы, наконечники, шины - обеспечивают надежный электрический контакт.
  • BMS — система управления литиевым аккумулятором, контролирующая заряд, разряд, температуру и ток.
  • Зарядное устройство или контроллер заряда – заряжает аккумулятор от сети, генератора или солнечных панелей.
  • Защитное заземление — необходима для безопасной работы AC-части, если это предусмотрено схемой и инструкцией производителя.

Какой инвертор выбрать для аккумулятора

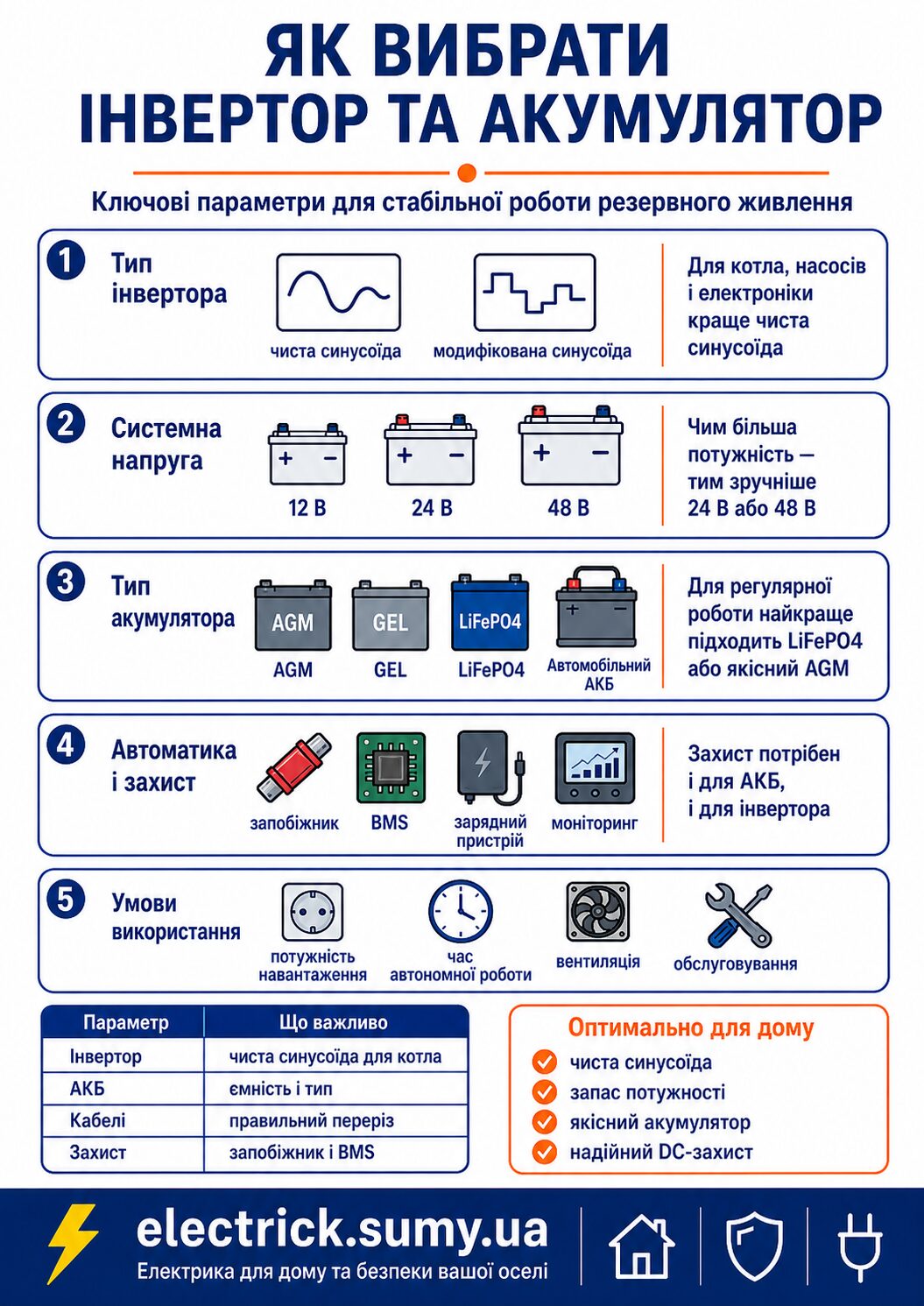

Выбор инвертора для аккумуляторной системы

Перед подключением необходимо правильно выбрать инвертор. Основные параметры – мощность, входное напряжение, тип синусоиды, пиковая мощность, КПД, защита, наличие зарядного устройства, возможность работы с LiFePO4 или свинцовыми аккумуляторами.

Чистая синусоида или модифицированная синусоида

Для большинства домашних систем лучше выбирать инвертор с чистой синусоидой. Он подходит для газовых котлов, циркуляционных насосов, холодильников, электроники, роутеров, зарядных устройств, автоматики и техники с электродвигателями. Инверторы с модифицированной синусоидой дешевле, но могут вызвать гул трансформаторов, перегрев двигателей, ошибки котла или нестабильную работу чувствительной электроники.

Тип инвертораПреимуществаНедостаткиКогда подходит
Чистая синусоидаСтабильная работа котла, насосов, холодильника, электроникиВысшая ценаДля дома, котла, насосов, чувствительной техники.
Модифицированная синусоидаБолее дешевый вариантМожет греть двигатели, давать шум и ошибки.Для простых нагрузок: лампы, некоторые зарядки
Гибридный инверторМожет работать с АКБ, сетью, солнечными панелями.Более сложный монтаж и настройкаДля резервного питания дома или СЭС
Инвертор-зарядное устройствоИнвертор и зарядка АКБ в одном корпусеНеобходимо правильно настроить тип АКБДля домашнего UPS-решения

Входное напряжение инвертора: 12 В, 24 В или 48 В

Одна из главных ошибок – ставить мощный инвертор на 12 В и подключать его тонкими проводами. Чем ниже напряжение аккумуляторной системы, тем больше ток в DC-части. К примеру, для одинаковой мощности система 12 В требует значительно большего тока, чем система 24 В или 48 В. Именно поэтому для мощных инверторов часто лучше использовать 24 В или 48 В.

Напряжение системы определяет допустимый батарейный вход инвертора, а не название прибора, который вы хотите питать. Одинаковая мощность при более низком DC-напряжении требует большего тока; емкость в ампер-часах нельзя сравнивать без учета напряжения и полезной энергии.

ПроверкаЧто должно быть согласовано
Номинальное напряжениеАКБ или батарейная группа соответствует батарейному входу инвертора
Рабочий диапазонНапряжения заряда, разряда и отключения согласованы с обоими устройствами
токБатарея, BMS, кабель и защита соответствуют длительному и пусковому режиму
Количество модулейПоследовательное или параллельное соединение прямо разрешено производителем батареи

Какой аккумулятор подходит для инвертора

Для инвертора можно использовать разные типы аккумуляторов, но они имеют разные характеристики. Не всякий автомобильный аккумулятор хорошо подходит для резервного питания дома. Стартерные АКБ рассчитаны на короткий большой ток запуска двигателя, а не на длительный глубокий разряд. Для инверторов лучше подходят тяговые, гелевые, AGM или LiFePO4 аккумуляторы.

Сравнение типов аккумуляторов

Тип АКБЧто проверитьОграничение
Стартерная свинцово-кислотнаяДопустимый режим разряда, зарядный профиль и вентиляцияНазначение для запуска двигателя не подтверждает пригодность к регулярному циклическому резерву.
AGMЦиклический ресурс, допустимая глубина разряда и параметры зарядаОбозначение AGM не означает одинаковых характеристик всех моделей
GELЗарядные напряжения, температуру и допустимый токПараметры задают по паспорту, а не копируют с другой АКБ
LiFePO4Совместимость BMS, ток, температуру, заряд и разрешенное объединениеНаличие BMS не отменяет требований к кабелю и внешней защите

Практический совет: если система будет использоваться регулярно, лучше сразу рассматривать LiFePO4 или качественный аккумулятор AGM/GEL, а не стартерный автомобильный АКБ. Автомобильный аккумулятор может работать как временное решение, но при глубоких разрядах быстро теряет емкость.

Как рассчитать емкость аккумулятора для инвертора

Емкость аккумулятора подбирают не на глаз, а по нагрузке и желаемому времени работы. Сначала нужно определить, какие приборы будут работать от инвертора, сколько ватт они потребляют и сколько часов должны работать автономно.

Ориентировочная логика проста: чем больше нагрузка и продолжительнее время работы, тем большая емкость аккумулятора нужна. Но в настоящем расчете необходимо учесть КПД инвертора, допустимую глубину разряда, тип аккумулятора, пусковые токи и утраты в кабелях.

К примеру, если необходимо питать газовый котел, циркуляционный насос и роутер, система может работать значительно дольше, чем при подключении холодильника, насоса или мощной техники. Больше всего съедают заряд электрочайники, бойлеры, обогреватели, микроволновые печи, утюги и другие нагревательные приборы.

Кабель для подключения инвертора к аккумулятору

Кабель между аккумулятором и инвертором – один из важнейших элементов системы. Именно по нему проходит большой постоянный ток. Если кабель тонкий, длинный или плохие контакты, он будет греться, создавать падение напряжения, вызвать ошибки инвертора и потери энергии.

Сечение кабеля зависит от мощности инвертора, напряжения аккумуляторной системы, длины кабеля, допустимого падения напряжения и способа прокладки. Для мощных инверторов обычно используют короткие толстые медные кабели с правильно обжатыми наконечниками. Чем короче кабель между аккумулятором и инвертором, тем лучше.

  • Используйте медный кабель соответствующего сечения.
  • Не используйте случайные тонкие провода или старые удлинители в DC-части.
  • Кабель должен быть как можно короче.
  • Наконечники должны быть качественно обжаты, а не просто прижаты плоскогубцами.
  • Клеммы нужно затягивать надежно, но без повреждения резьбы.
  • После тестовой нагрузки проверьте, не греются ли кабели и клеммы.

Зачем нужен предохранитель между аккумулятором и инвертором

DC-предохранитель или автомат постоянного тока необходим для защиты кабеля и оборудования при коротком замыкании. Его устанавливают в плюсовый провод максимально близко к аккумулятору. Если кабель случайно повредится или произойдет короткое замыкание, предохранитель должен разорвать цепь перед тем, как кабель перегреется.

Обычная ошибка — установка инвертора на аккумулятор без защиты. В такой схеме весь ток короткого замыкания может уйти через кабель. Аккумулятор способен отдать очень большой ток, так что последствия могут быть серьезными.

Если защита расположена только возле инвертора, участок батарейного кабеля может остаться незащищенным. Место и номинал DC-защиты определяют по схеме батареи и инвертора, допустимому току кабеля и условиям короткого замыкания. Не заменяйте предохранитель перемычкой.

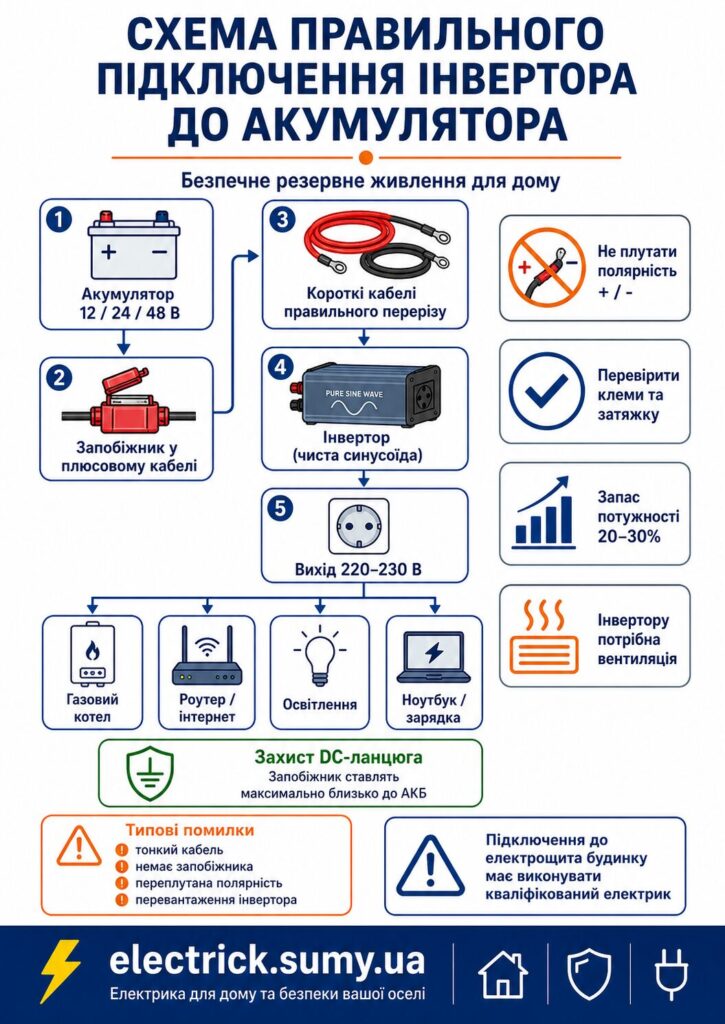

Схема подключения инвертора к аккумулятору

  • Источник: одна совместимая батарея или согласованная батарейная группа требуемого напряжения.
  • DC-цепь: кабель, защиту от короткого замыкания и средства отключения по документации.
  • Батарейный вход инвертора: присоединение с правильной полярностью и коммуникация BMS.
  • AC-выход: только разрешенная нагрузка; подключение к проводке дома требует отдельного проектного решения.

Плюсовый и минусовый пути показывают на рабочей схеме раздельно. Эта функциональная схема не определяет порядок клемм, номинал предохранителя или момента затяжки: их устанавливает производитель.

Подготовка к подключению инвертора

Перед подключением необходимо проверить совместимость всех компонентов: напряжение аккумулятора, напряжение инвертора, максимальный ток BMS, мощность инвертора, тип аккумулятора, настройку зарядного устройства, сечение кабеля, номинал предохранителя и место установки.

  1. Проверьте напряжение системы: инвертор 12 В должен работать с 12-вольтовой АКБ, 24 В - с 24-вольтовой, 48 В - с 48-вольтовой.
  2. Проверьте тип аккумулятора: AGM, GEL, LiFePO4 или другой тип имеют свои требования к заряду и разряду.
  3. Проверьте BMS: для LiFePO4 важно, чтобы BMS выдерживала ток инвертора с учетом пусковых нагрузок.
  4. Подберите кабель: сечение должно соответствовать току, длине и рекомендациям изготовителя инвертора.
  5. Подготовьте предохранитель: он устанавливается в плюсовую DC-цепь возле аккумулятора.
  6. Проверьте место установки: инвертору нужна вентиляция, а аккумулятору – безопасное размещение.
  7. Подготовьте инструментКомфорт: мультиметр, ключи, изолированный инструмент, кабельные наконечники, термоусадка, защитные очки, перчатки.

Как правильно подключить инвертор к аккумулятору: порядок работ

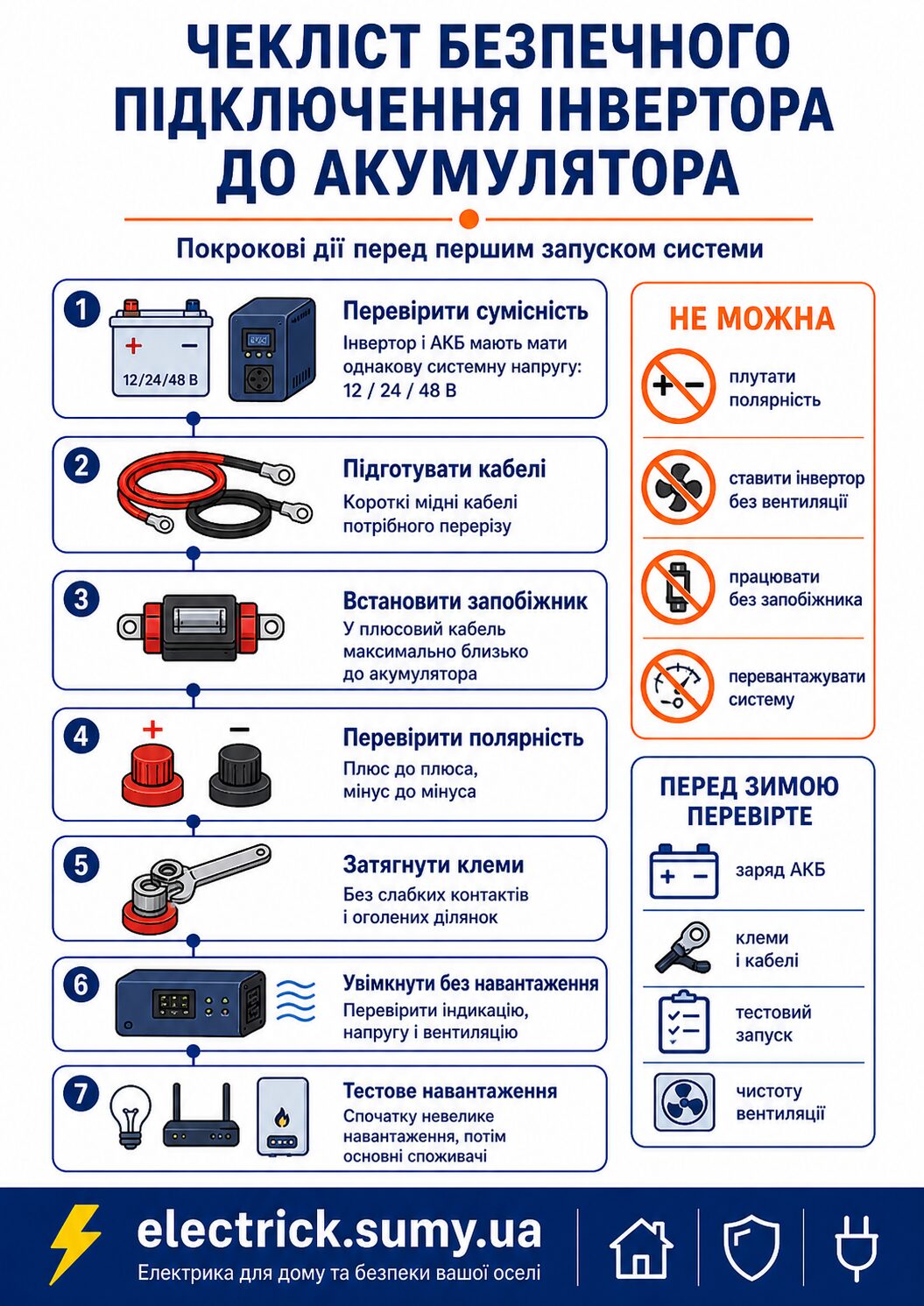

Схема подключения инвертора к аккумулятору

Ниже этапы, которые владелец согласовывает с монтажником. Работы с кабелями, клеммами, защитой и измерениями выполняет квалифицированный электрик. АКБ сохраняет энергию после выключения инвертора; кнопка Off не подтверждает отсутствие опасного напряжения или тока короткого замыкания.

  1. Сверьте документацию инвертора, АКБ, BMS и зарядного устройства.
  2. Согласовать схему, кабель, защиту, отключение и место установки.
  3. Организовать безопасный монтаж с учетом всех источников энергии.
  4. Проверьте полярность, соединение и параметры системы до включения.
  5. Подать питание и настроить систему именно в последовательности, определенной изготовителем.
  6. Выполнить предусмотренные испытания, проверить разрешенную нагрузку и защитные функции.
  7. Передать владельцу схему, настройку, ограничение и порядок штатного отключения.

Безопасность при работе с аккумулятором и инвертором

Опасные обе части: AC-выход может поразить током, а короткое замыкание АКБ – вызвать дугу, ожоги и пожар. Не прикасайтесь клеммам, не проверяйте нагрев прикосновением и не работайте инструментом возле открытых батарейных соединений без квалификации.

  • Не допускайте короткого замыкания между плюсом и минусом аккумулятора
  • Не работайте металлическим инструментом без изоляции возле открытых клемм.
  • Не подключайте инвертор без предохранителя в плюсовой DC-цепи.
  • Не используйте кабели меньшего сечения, чем требуется для инвертора тока.
  • Не закрывайте вентиляционные отверстия инвертора.
  • Не ставьте аккумулятор возле открытого огня, искр или нагревательных приборов.
  • Не смешивайте разные аккумуляторы без расчета: старые и новые, разной емкости, разных типов или разной степени заряда.
  • Не подключайте инвертор к электрощиту дома без правильной схемы переключения.

Вентиляция и место установки

Инвертор при работе греется, поэтому ему нужно место с нормальным охлаждением. Нельзя ставить его в закрытую коробку без вентиляции, накрывать тканью, монтировать вплотную к стене или у источников тепла. Если инвертор постоянно работает с высокой нагрузкой, перегрев может вызвать аварийное выключение или сократить ресурс оборудования.

Для свинцово-кислотных аккумуляторов важна вентиляция, особенно при зарядке. AGM и GEL более герметичны, но также требуют правильных условий эксплуатации. LiFePO4 обычно безопаснее по газовыделению, но требует контроля температуры, BMS и правильных настроек заряда.

Подключение инвертора к дому: важное предупреждение

Если инвертор используется только для отдельной розетки или удлинителя, схема проще. Но если вы хотите подключить инвертор к электрощиту дома, требуется отдельный подход. Нельзя просто подать 220 В из инвертора в домашнюю розетку или "заживить дом" через вилку. Это может создать обратную подачу напряжения, повредить инвертор, технику или создать опасность для людей.

Для питания дома от инвертора требуется переключатель резерва, АВР или другая схема, физически разделяющая городскую сеть и инвертор. Также нужно правильно организовать нейтраль, заземление, защиту, реле напряжения, автоматы, УЗО или дифавтоматы – в зависимости от конкретной системы.

Важно: подключение инвертора к электрощиту должно выполнять квалифицированный электрик. Отдельно необходимо проверить, разрешает ли конкретный инвертор такое подключение, как в нем организована нейтраль, есть ли режим UPS, bypass, зарядное устройство и защита от обратной подачи.

Типичные ошибки при подключении инвертора к аккумулятору

Приведенные ниже ошибки могут привести к перегреву, повреждению или опасному отключению. Определить причину конкретной неисправности можно только после осмотра и необходимых измерений.

ОшибкаПоследствияКак правильно
Нет предохранителя у АКБКабель не защищен от короткого замыканияСтавить DC предохранитель в плюсовой провод у аккумулятора
Тонкий кабельПадение напряжения, нагрев, ошибки инвертораПодбирать сечение по току и длине
Перепутанная полярностьПовреждение инвертора или предохранителяПроверять плюс и минус мультиметром до подачи питания
Слабо затянутые клеммыИскрение, нагрев, нестабильная работаИспользовать качественные наконечники и надежную затяжку
Неподходящий аккумуляторБыстрый разряд, просадка напряжения, износ защитыПодбирать АКБ под мощность и время работы
Перегрузка инвертораАварийное отключение, перегрев, износ оборудованияУчитывать постоянную и пиковую мощность
Нет вентиляцииПерегрев инвертора или опасные условия для АКБОбеспечить охлаждение и безопасное место установки

Какие приборы можно подключать к инвертору

К инвертору можно подключать разные приборы, но нужно учитывать их мощность, пусковой ток и чувствительность к форме напряжения. Особо внимательно нужно подходить к технике с компрессорами, двигателями, насосами и нагревательными элементами.

  • Хорошо подходят: LED освещение, роутер, ноутбук, зарядные устройства, телевизор, небольшая электроника.
  • Требуют запаса мощности: холодильник, циркуляционный насос, насосная станция, автоматика ворот.
  • Желательно только с чистой синусоидой: газовый котёл, насосы, холодильник, чувствительная электроника.
  • Нежелательно подключать к небольшому инвертору: электрочайник, бойлер, обогреватель, утюг, электроплиту, микроволновку, мощный фен.

Почему инвертор пищит, выключается или показывает ошибку

Если инвертор пищит, выключается или переходит в защиту, это не всегда означает, что он неисправен. Часто причина – в просадке напряжения аккумулятора, перегрузке, плохом контакте или недостаточном сечении кабеля.

СимптомВозможные причиныБезопасное действие владельца
Не включается или пищитБатарея, защита, соединение или настройкаСохранить код и штатные показы; не открывать корпус
Выключается при запуске прибораПусковая нагрузка, батарея, BMS или кабельНе повторять запуск; передать специалисту модель прибора и перечень нагрузок
Запах, искрение, необычный нагревНеисправность кабеля, контакта или оборудованияПрекратить использование; штатное выключение только при безопасном доступе, обратиться к электрику
Нестабильная работа котлаСовместимость инвертора, форма напряжения или схема AC-части.Не производить перемычек N–PE; проверку выполняет электрик

Обслуживание системы инвертор-аккумулятор

Чтобы система работала надежно, ее нужно периодически проверять. Особенно это важно перед зимой или сезоном частых отключений электроэнергии.

  • Читайте сообщения и доступные показы АКБ/BMS в штатном интерфейсе.
  • Не перекрывайте вентиляцию; соблюдайте температурные условия производителя.
  • Осматривайте только доступные внешние части без снятия панелей и прикосновения к клеммам.
  • Проверку затяжки, кабеля, электрозащиты и испытания поручайте электричество.
  • За повреждение, запах или искрение прекратите пользование; не обходите предохранитель или BMS.

Когда нужно вызвать электричество

Владелец может подготовить документацию, список устройств и желаемую автономность. Стационарное соединение инвертора с АКБ и работу в щите поручают электричество. Низкое номинальное напряжение батареи само по себе не делает монтаж безопасным.

  • Необходимо подключить инвертор к электрощиту дома.
  • Инвертор имеет мощность несколько киловатт.
  • Система работает на 24 или 48 В с большой емкостью АКБ.
  • Нужно создать резервную группу для котла, холодильника, насосов и освещения.
  • Необходимо подключить солнечные панели, MPPT-контроллер, гибридный инвертор или батарейный модуль.
  • Не понятно, как организовать заземление, нейтраль, УЗО, АВР или переключатель резерва.
  • Кабели, клеммы или инверторы греются под нагрузкой.

Параллельное подключение аккумуляторов к инвертору

Параллельное соединение увеличивает емкость группы без увеличения ее номинального напряжения; последовательное увеличивающее напряжение. Оба варианта должны быть разрешены документацией АКБ. Для параллельных ветвей важно согласовать пути тока, кабели, защиту и распределение нагрузки – этот принцип объясняет Victron в Wiring Unlimited.

Сколько аккумуляторов можно подключить к инвертору

Универсального количества нет. Лимит определяют допустимые модули батареи, BMS, напряжение и ток инвертора, защита и коммуникация. Добавление АКБ не увеличивает автоматически выходную мощность инвертора. До расширения монтажник проверяет инструкции обоих изготовителей и перечисляет схему.

FAQ: частые вопросы о подключении инвертора к аккумулятору

Можно ли подключить инвертор к автомобильному аккумулятору?

Только если документация инвертора и конкретной АКБ допускает нужный режим и предусмотрены защита и вентиляция. Стартерное назначение батареи не подтверждает ее пригодность к регулярному циклическому резерву. Не подключайте инвертор к автомобилю или батарее для пробы без проверки совместимости.

Нужен ли предохранитель между аккумулятором и инвертором?

Да, нужен. Предохранитель или DC-автомат устанавливают в плюсовой провод максимально близко к аккумулятору. Он защищает кабель и систему при коротком замыкании.

Какой инвертор лучше для котла?

Для котла лучше использовать инвертор с чистой синусоидой. Также необходимо учитывать правильную работу нуля, заземления, автоматики котла и циркуляционного насоса.

Можно ли подключить инвертор к розетке дома?

Нет, нельзя просто подать напряжение из инвертора в бытовую розетку. Для питания дома требуется переключатель резерва, АВР или другая безопасная схема, разделяющая городскую сеть и инвертор.

Почему инвертор выключается при подключении нагрузки?

Причины могут быть разные: перегрузка, низкое напряжение аккумулятора, слабое BMS, тонкий кабель, плохой контакт, большой пусковой ток или недостаточная пиковая мощность инвертора.

Можно ли параллельно подключать несколько аккумуляторов?

Только в конфигурации, прямо разрешенной производителем батарей и инвертора. Проверяют совместимость модулей, BMS, допустимое количество, токи, защиту и схему кабелей. Самого одинакового номинального напряжения недостаточно.

Что лучше для инвертора: AGM или LiFePO4?

Сравните конкретные модели с полезной энергией, разрешенным циклическим режимом, температурой и зарядным профилем. Для литиевой системы проверьте BMS и требования к коммуникации. Название химии не определяет автоматически срок службы или совместимость с инвертором.

Вывод

Правильное подключение инвертора к аккумулятору – это не только соединение плюса и минуса. Важно подобрать инвертор по мощности, выбрать подходящий аккумулятор, учесть напряжение системы 12/24/48 В, установить DC-предохранитель у аккумулятора, использовать кабель правильного сечения, проверить полярность, BMS, вентиляцию и защиту.

Для небольших нагрузок инвертор с аккумулятором может быть простой и удобный резервный источник питания. Но если система обязана питать котел, холодильник, насосы либо часть дома, ее необходимо проектировать пристально. Здесь уже важны не только ваты и ампер-часы, но и пусковые токи, качество синусоиды, заземление, нейтраль, переключатель резерва, УЗО, автоматы и безопасное подключение к электрощиту.

Если есть сомнения в сечении кабеля, предохранителя, BMS, заземлении или подключении инвертора к дому, лучше обратиться к электрику. Это дешевле, чем замена инвертора, аккумулятора, проводки или ремонта техники после ошибки в DC- или AC-части системы.
