Как подключить солнечные панели: последовательно или параллельно, кабель, MC4, расчеты

15

Что именно вы подключаете и к чему

Почему вообще возникает вопрос подключения солнечных панелей.

Многие покупают панели, зарядную станцию или аккумуляторы "на эмоциях", а дальше сталкиваются с реальностью: провода не подходят, разъемы другие, напряжение не совпадает, станция не заряжается так, как обещали. На худой конец — перегретые кабели, оплавленные разъемы, выбитые автоматы. Вы открыли эту инструкцию не просто из любопытства, а чтобы понять, как подключить солнечные панели так, чтобы оно работало стабильно и безопасно.

Я вижу эти ошибки в реальных щитах: перепутанные полярности, повышенное напряжение на контроллере, тонкий кабель на мощную станцию. Все это можно предупредить, если сначала разобраться, что и к чему вы подключаете.

Основные сценарии: что к чему мы подключаем

Подключение солнечных панелей всегда сводится к одному из трех сценариев. От этого зависит схема, кабель, защита и вообще – будет ли оно работать.

• Панели → контроллер заряда → аккумулятор → инвертор/потребители
• Панели → сетевой инвертор для солнечных панелей → электрощит дома
• Панели → порт DC на зарядной станции (EcoFlow, Bluetti и т.д.)

В каждом из этих вариантов есть свои ограничения по напряжению и току, и именно под них мы будем выбирать способ соединения последовательно или параллельно, тип и сечение кабеля, разъемы MC4 и защиту.

Подключение солнечных панелей к аккумулятору (через контроллер заряда)

Прямо к аккумулятору панель вешать нельзя – нужен контроллер заряда (PWM или MPPT). Именно он "согласовывает" напряжение панелей с напряжением аккумулятора 12/24/48 В и защищает батареи от перезаряда.

Далее базовая логика:

Панели подключаем к входу PV на контроллере, аккумулятор – к выходу BAT. Напряжение массива панелей должно быть в пределах, допускаемых контроллером, поэтому вопрос как подключить солнечные панели последовательно или параллельно здесь критический: последовательно мы поднимаем напряжение, параллельно — ток.

Подключение к дому через сетевой или гибридный инвертор

Если цель – питать дом и уменьшить счета, тогда схема другая: панели подключаются к сетевого инвертора для солнечных панелей или гибридного инвертора, а уж он – к щиту дома.

Здесь напряжение массива панелей, как правило, значительно выше (200–500 В DC и больше). Это означает:

• почти всегда последовательное или комбинированное последовательно параллельное соединение;
• высшие требования к изоляции кабеля и качеству соединений MC4;
• особое внимание к защите от перенапряжений и правильных автоматов.

В статье я покажу, как по спецификации инвертора понять, сколько панелей в "стринге" можно ставить и каким образом их соединить.

Подключение к портативной зарядной станции

Отдельный сценарий — когда вы думаете, как подключить солнечную панель к аккумулятору, но есть зарядная станция «2 в 1»: там уже есть свой контроллер и аккумулятор внутри. Такие станции имеют вход PV, часто с ограничениями типа: 10-60 В DC, до 10 А.

В этом случае задача – собрать массив панелей так, чтобы его напряжение и ток не превышали паспортные данные входа станции. Далее через кабели с разъемами MC4 и переходники подключаемся к станции. Подробные расчеты и примеры я дам в следующих разделах.

В этой инструкции мы по шагам разберем, как подключить солнечные панели в каждом из этих сценариев: выбор между последовательным и параллельным соединением, подбор кабеля, работа с MC4, базовые расчеты напряжения и тока и обязательные меры предосторожности, после которых систему не будет страшно оставлять без присмотра.

Базовые элементы системы: панель, контроллер, аккумулятор, инвертор, зарядная станция

Солнечные панели: источник постоянного тока

Любая система начинается с панелей. Они превращают солнечный свет в неизменный ток (DC). У каждой панели есть три ключевых параметра: напряжение, ток и мощность при стандартных условиях (Voc, Vmp, Isc, Imp, W).

Когда вы думаете, как подключить солнечные панели, вы на самом деле работаете с этими цифрами. Именно они определяют, можно ли соединить панели последовательно, сколько их влезет в один стринг, который нужен контроллер или вход зарядной станции, и какой кабель выдержит нужный ток.

"Сначала смотрим паспортные данные панели и оборудования, а потом беремся за провода."

Типичная ошибка – смешивать в одну цепь панели с разной мощностью и напряжением. Это не запрещено физически, но почти всегда снижает эффективность и усложняет расчеты.

Контроллер заряда: посредник между панелями и аккумулятором

Контроллер заряда устанавливается между панелями и аккумулятором. Он следит, чтобы аккумулятор не перезаряжался и не «кипел», а также чтобы напряжение и ток от панелей были для него безопасны.

Есть два основных типа контроллеров:

• PWM – более простые, более дешевые, но менее эффективные, особенно на больших массивах панелей;
• MPPT – более дорогие, зато лучше выжимают мощность из панелей и более гибкие относительно напряжения.

От выбора контроллера напрямую зависит, как подключить солнечную панель к аккумулятору: какое общее напряжение можно набрать последовательным подключением, какой максимальный ток допустим, и есть ли смысл делать параллельные ветви.

Аккумуляторы: запас энергии

Аккумуляторы сохраняют энергию, чтобы вы могли использовать ее вечером, ночью или во время отключения. Они бывают свинцово-кислотные (AGM, GEL) и литиевые (LiFePO₄). Основное, что важно для подключения: рабочее напряжение (12/24/48 В) и емкость (А·ч).

Напряжение аккумуляторного блока определяет, какую конфигурацию панелей и контроллера вы выберите, а какой инвертор подойдет. Неправильное согласование здесь – это перегруженный контроллер, недозаряд или, наоборот, "убийство" батарей за пару сезонов.

Инвертор: преобразование DC в 220 В

Инвертор преобразует постоянный ток из аккумуляторов или панелей в переменное напряжение 220 В, которым питаются большинство приборов в доме или бизнесе.

Основные типы инверторов:

• офлайн (автономные) - работают от аккумуляторов, используются там, где нет сети или она очень нестабильна;
• гибридные – могут работать и от панелей, и от аккумуляторов, и от сети, управляющих приоритетами питания;
• сетевой инвертор для солнечных панелей – работает только с сетью, без аккумуляторов, отдает энергию прямо в электрощит.

Когда вы планируете, как подключить солнечные панели к дому, именно инвертор диктует допустимое напряжение и ток по цепи панелей От этого зависит сколько панелей и какого типа можно соединить последовательно, а где требуется параллельное или комбинированное соединение.

Зарядная станция: "все в одном" для мобильных решений

Портативные зарядные станции (EcoFlow, Bluetti и другие) – это готовый блок, где уже есть: контроллер заряда, аккумулятор, инвертор и своя автоматика. Снаружи вы видите только несколько разъемов, один из которых – вход для солнечных панелей.

Для них вопрос как подключить солнечные панели к зарядной станции сводится к двум вещам: не выйти за рамки допустимого напряжения и тока на входе PV и правильно подобрать схему соединения панелей (последовательно или параллельно). Внутренняя логика заряда уже «зашита» производителем, и вмешиваться в нее не нужно.

Далее в статье я подробно покажу, как каждый из этих элементов влияет на выбор схемы подключения, разреза кабелей и количества панелей в стринге, чтобы система работала без перегревов и сюрпризов.

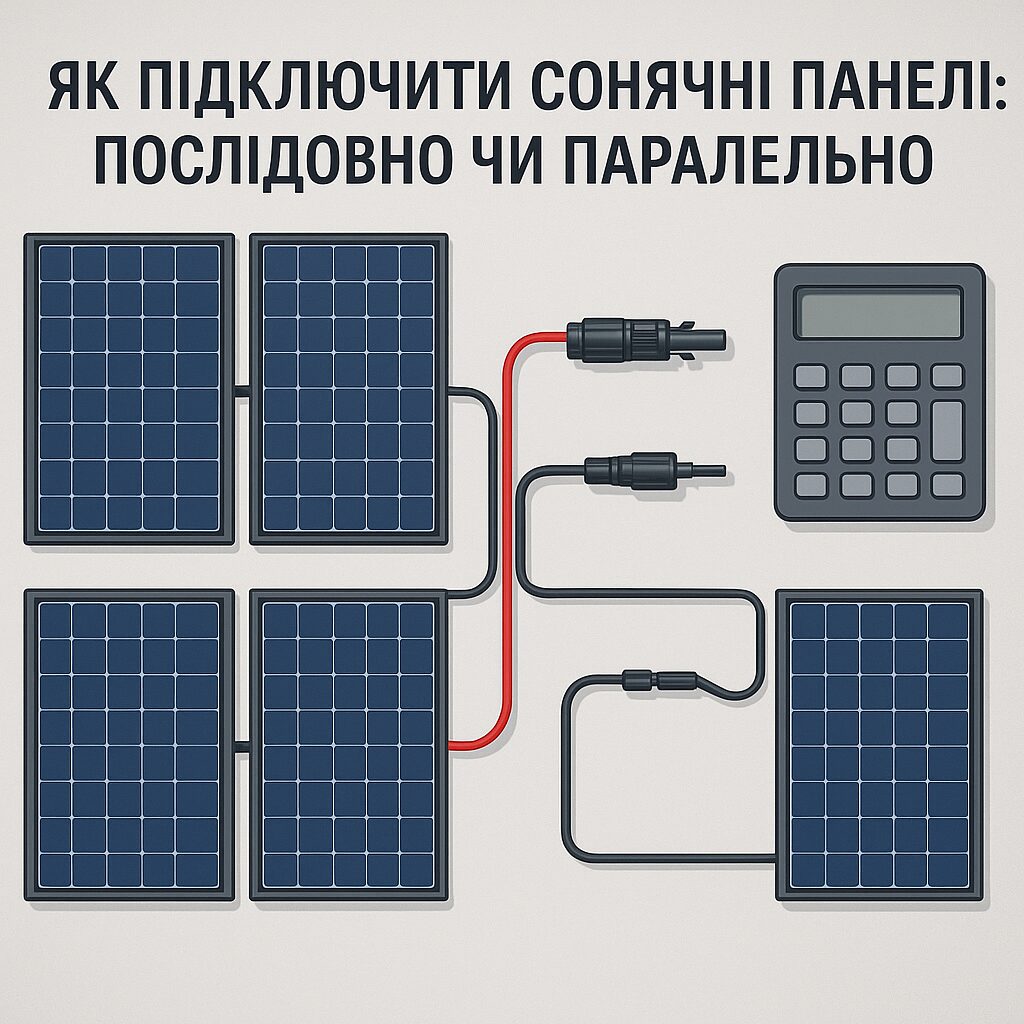

Последовательное и параллельное подключение солнечных панелей: что это и когда выбирать

Что такое последовательное и параллельное соединение на практике

Когда вы решаете, как подключить солнечные панели, первый вопрос «последовательно или параллельно?». Эти два способа дают совершенно разное напряжение и ток на выходе массива.

Упрощено:

• Последовательное подключение — плюс одной панели к минусу другой. Напряжение прилагается, ток остается таким, как у одной панели.
• Параллельное подключение — все плюсы вместе, все минусы вместе. Ток прилагается, напряжение остается как у одной панели.

Это критически для выбора контроллера, инвертора или входа зарядной станции: каждый имеет свой диапазон допустимого напряжения (Voc, Vmp) и максимум тока.

Последовательное соединение: повышаем напряжение

В последовательной цепи мы складываем напряжение нескольких панелей. Например, две панели по 40 В рабочего напряжения (Vmp) дадут примерно 80 В Vmp и тот же ток Imp.

Где это выгодно:

• MPPT-контроллеры для систем 24/48 В, которым требуется более высокое напряжение от панелей (часто 70–150 В и более);
• сетевой инвертор для солнечных панелейгде рабочий диапазон стринга, например, 200–500 В DC;
• длинные линии от крыши до щита – высшее напряжение означает меньший ток, меньшие потери и более тонкий кабель.

Минус последовательного соединения - "эффект слабого звена": затененная или более слабая панель тянет вниз ток всей цепи. Поэтому в стринге желательно ставить одинаковые панели, на одном склоне и с одинаковым углом наклона.

Параллельное соединение: увеличиваем ток

Параллельное подключение дает больший ток при том же напряжении. К примеру, две панели по 40 В и 10 А дадут тот же Vmp ≈ 40 В, но ток Imp возрастет до ≈ 20 А.

Такой вариант чаще используют в малых системах на 12/24 В, особенно когда:

• контроллер не поддерживает высокое напряжение PV, но выдерживает большой ток;
• нужно "подбирать" мощность за счет тока, не выходя за пределы напряжения зарядной станции;
• панели разбросаны по разным зонам освещения – параллельное соединение легче переносит частичное затенение.

Проблема – большой ток требует более толстого кабеля, качественных соединений MC4 и защиты от перегрузки. Если недооценить ток, кабель будет греться, а это риск пожара.

Типовые схемы для 12/24/48 В систем и сетевых инверторов

Для бытовых систем можно ориентироваться на такие подходы (но всегда сверяемся с конкретным контроллером или инвертором):

• Система 12 В – 2–4 панели по 100–200 Вт часто соединяют последовательно для MPPT, чтобы получить 40–80 В PV.
• Система 24 В – 2–3 панели последовательно в одном стринге, несколько таких стрингов могут объединяться параллельно.
• Система 48 В – стринги из 3–5 панелей последовательно, далее – в зависимости от мощности контроллера или инвертора.
• Для сетевых и гибридных инверторов – стринги из 5–12 панелей последовательно (чтобы выйти на 200–500 В DC), иногда несколько стрингов параллельно.

Здесь уже появляются комбинированные схемы, где панели объединяются в цепочки последовательно, а затем несколько таких цепочек соединяют параллельно.

Комбинированные последовательно-параллельные стринги

Комбинированное подключение позволяет "подогнать" и напряжение, и ток под диапазон оборудования. К примеру, у вас есть 6 панелей, а контроллер допускает до 100 В и 30 А. Вы можете сделать:

2 панели последовательно × 3 параллельно: получите вдвое большее напряжение, чем у одной панели, и ток, умноженный на 3. Или 3 последовательно × 2 параллельно — другие значения напряжения/тока.

Когда вы планируете, как подключить солнечные панели последовательно или параллельно, комбинированные схемы дают гибкость, но требуют аккуратных расчетов: суммарное напряжение цепи не должно превышать максимум инвертора/контроллера (Voc), а ток по кабелю допустим для его сечения.

"Настоящий вопрос не "как дешевле соединить панели", а "как подключить их так, чтобы ни один элемент не работал на границе и не перегревался"."

Как подключить солнечные панели последовательно: пошаговый алгоритм

Шаг 1. Считываем паспортные данные панелей и оборудования

Перед тем как решать, как подключить солнечные панели последовательно, нужно понять их реальные возможности и ограничения инвертора/контроллера.

На обороте панели или в паспорте ищем:

• Voc – напряжение холостого хода;
• Vmp – рабочее напряжение;
• Isc – ток короткого замыкания;
• Imp – рабочий ток.

В характеристиках контроллера, гибридного или сетевого инвертора для солнечных панелей смотрим:

• максимальное допустимое напряжение PV (Voc max);
• рабочий диапазон напряжений (Vmp min–max);
• максимальный ток на вход PV.

Далее считаем: Voc панели × количество панелей в стринге не должно превышать Voc max оборудования с запасом (хотя бы 10–15 % на холод).

Шаг 2. Планируем количество панелей в стринге

Когда известны Voc и предел по напряжению, определяем сколько панелей можно смело ставить последовательно. Например, Voc панели 40 В, Voc max контроллера 145 В.

40 В × 3 = 120 В – ок, с запасом. 40 В × 4 = 160 В – превышение, так делать нельзя.

Поэтому в один стринг берем максимум 3 панели. Если панелей больше, делаем несколько стрингов и далее, при необходимости, объединяем их параллельно через распределительную коробку или специальные коннекторы.

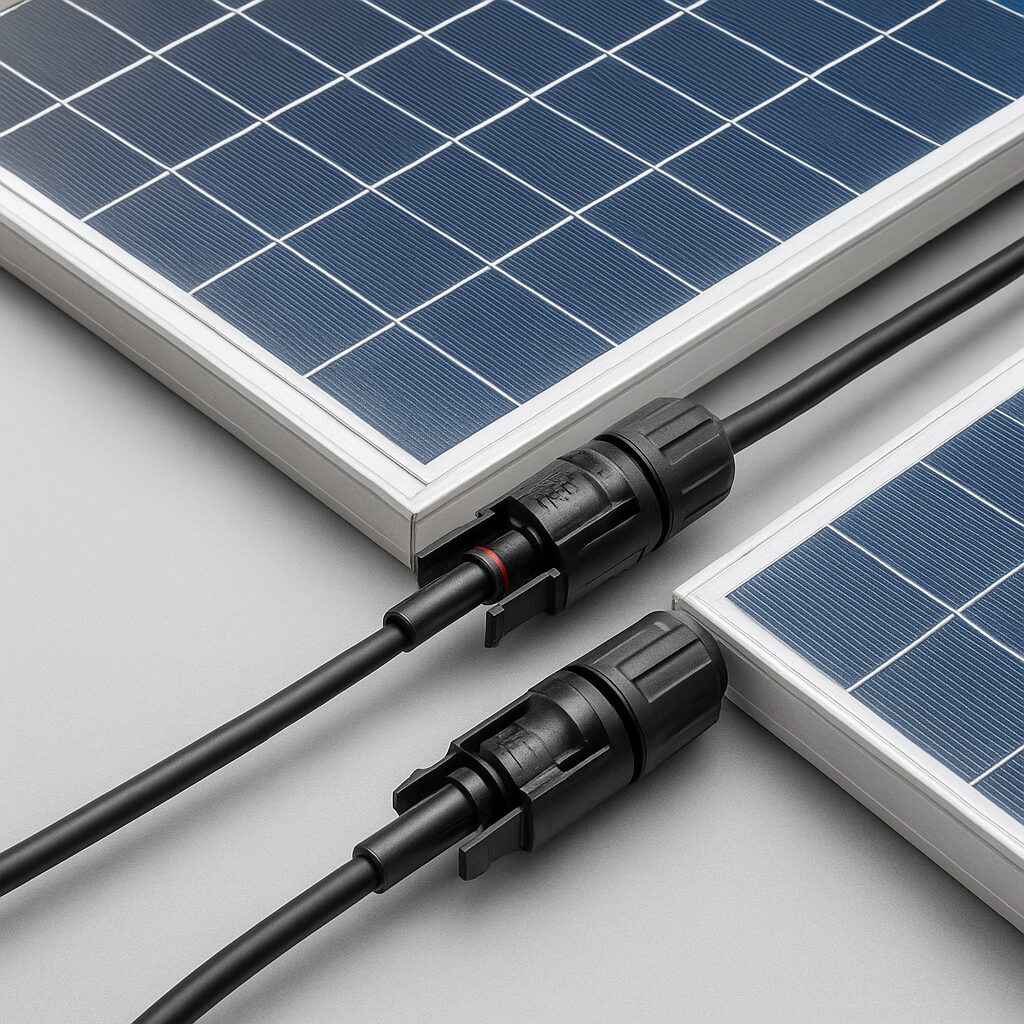

Шаг 3. Физическое последовательное соединение MC4 между панелями

В большинстве бытовых панелей установлены стандартные разъемы MC4: "+" (обычно папа) и "-" (мама). Для последовательного соединения делаем следующее:

1. Кладем панели рядом, чтобы кабели доставали друг к другу без натяжения.
2. Соединяем “+” первой панели с “–” второй панели, просто защелкнув разъемы MC4.
3. "+" второй - с "-" третьей, и так далее до конца стринга.
4. В результате у нас остается одна пара свободных концов: “–” в начале первой панели и “+” в конце последней – это выход всего стринга.

Важно: не тянем кабели через острые края профиля, не оставляем MC4 под механической нагрузкой. Разъемы должны быть плотно защелкнуты, без перекоса.

Шаг 4. Проверка напряжения мультиметром перед подключением

Прежде чем вешать стринг на контроллер или инвертор, обязательно проверяем фактическое напряжение мультиметром.

1. Выставляем мультиметр в режим измерения постоянного напряжения (DC) с пределами выше ожидаемого значения.
2. Щупы подключаем к свободным "+" и "-" концам стринга (придерживаемся полярности).
3. Снимаем показы Voc при нормальном освещении.

Полученное значение должно быть близко к расчету (Voc панели × количество панелей), с учетом того, что в облачную погоду или при некорректном освещении напряжение может несколько изменяться.

Шаг 5. Подключение стринга к контроллеру, инвертору или зарядной станции

Далее решаем, как подключить солнечную панель к аккумулятору или в дом через соответствующее устройство:

• если это контроллер заряда – сначала подключаем аккумулятор к контроллеру, затем стринг панелей ко входу PV, соблюдая полярность;
• если это гибридный или сетевой инвертор - подключаем стринг ко входу PV инвертора через защитный автомат и, при необходимости, разъединитель нагрузки;
• если это зарядная станция – через соответствующий кабель/переходники MC4 подключаем стринг к порту PV, не превышая паспортных ограничений по напряжению.

После подключения проверяем, что устройство корректно видит напряжение массива, не выдает аварийных ошибок и не греет кабели. Если есть сомнения или рабочее напряжение выходит близко к предельным значениям – лучше обратиться к электрику, чем рисковать оборудованием и безопасностью.

Как подключить солнечные панели параллельно и комбинированно

Принцип параллельного подключения: когда ток важнее напряжения

Параллельное соединение – это когда все плюсы панелей объединяются вместе, и все минусы также вместе. В результате:

Напряжение массива - напряжение одной панели, а ток равен сумме токов всех параллельных ветвей. Именно поэтому, планируя, как подключить солнечные панели параллельно, прежде всего, смотрим не на напряжение, а на максимально допустимый ток контроллера, инвертора или зарядной станции.

Параллельное подключение часто используют в 12/24 В системах, для расширения уже имеющегося массива, а также когда напряжение одной панели почти равно максимальному напряжению входа устройства, и поднимать его последовательным подключением уже нельзя.

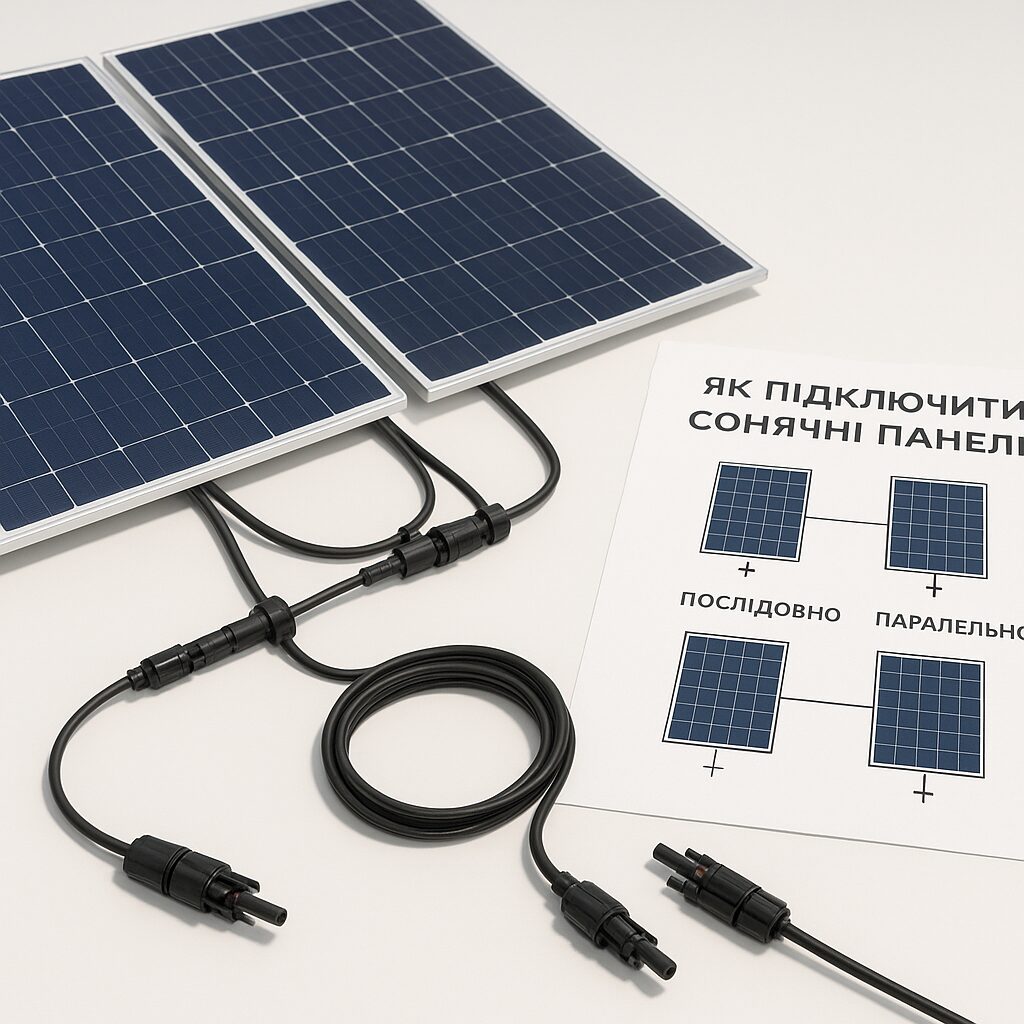

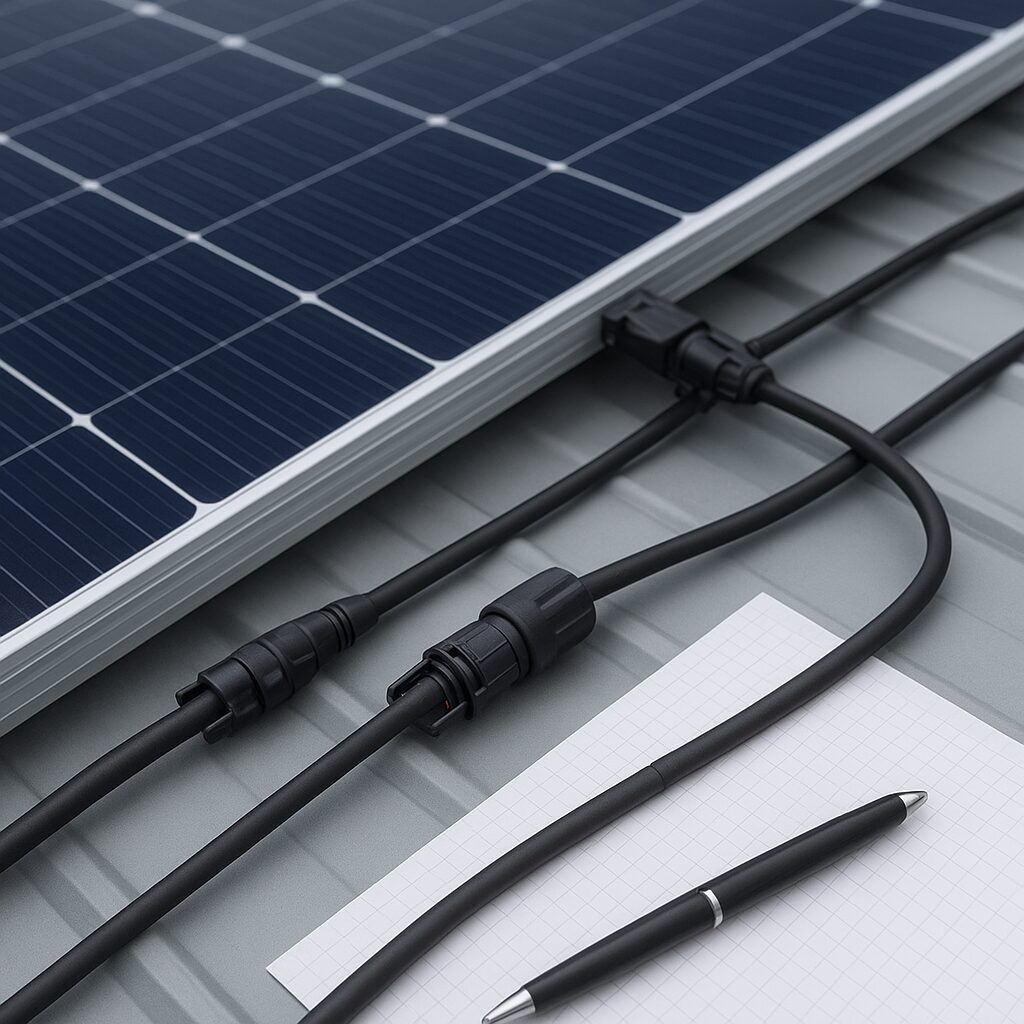

Как физически подключить панели параллельно через MC4

Параллельно панели объединяют с помощью специальных разветвителей MC4 типа “Y” (2-в-1, 3-в-1 и т.п.) или в стринговой коробке. Схема на примере трех панелей:

Каждая панель имеет свои "+" и "-". Дали:

• все “+” через Y-разветвители объединяем в один общий “+” по направлению к контроллеру/инвертору;
• все “–” также объединяем в один общий “–”.

Получаем один выходной кабель "+" и один "-" - это параллельный массив. Важно подбирать разветвители, рассчитанные на суммарный ток (а не "чтобы подошло по разъему"). Для больших массивов (3 и более ветвей) лучше использовать не просто набор Y-коннекторов, а небольшой стринговый бокс.

Расчет суммарного тока и выбор защиты

Чтобы не перегреть кабели и разъемы, суммарный ток считаем по простой формуле:

I_зав ≈ I_mp одной панели × количество параллельных панелей (или стрингов).

К примеру, 4 панели по 10 А Imp дадут примерно 40 А на выходе массива. Это означает:

• кабель от места параллельного объединения к контроллеру/инвертору должен выдерживать, по меньшей мере, эти 40 А с запасом (по таблице сечения);
• номинал автомата или предохранителя по этой линии также подбирается не ниже рабочего тока, но не слишком завышен;
• сам контроллер или вход PV зарядной станции должен иметь запас по току, в противном случае он будет работать на границе или в аварии.

Если параллельно объединяются несколько последовательных стрингов, то каждый стринг желательно защитить отдельными предохранителями или автоматами в стринговом боксе. Это нужно, чтобы в случае КЗ в одной ветке другие не подпитывали ее своим током.

Комбинированная (последовательно-параллельная) схема для больших массивов

Комбинированное подключение – это баланс между напряжением и током. К примеру, у вас есть 8 панелей, Voc каждой 40 В, Imp 10 А, а гибридный или сетевой инвертор для солнечных панелей допускает до 150 В PV и 20–25 А тока.

Возможный вариант:

• делаем 2 стринга по 4 панели последовательно (Voc стринга ≈ 160 В – многовато, значит надо 3 панели);
• тогда лучше 2 стринга по 3 панели последовательно (Voc ≈ 120 В) и еще 2 панели либо оставляем в запас, либо формируем другую группу;
• эти два стринга объединяем параллельно через стринговый бокс или пару MC4-разветвителей.

Получаем рабочее напряжение как у трех последовательно соединенных панелей и ток, умноженный на количество параллельных стрингов. Когда вы продумываете, как подключить солнечную панель к аккумулятору через MPPT или как завести стринги на инвертор, комбинированные схемы позволяют уложиться и в лимит напряжения, и в лимит тока.

Где обязательно ставить стринговую коробку и дополнительную защиту

Стринговый бокс (коробка) с предохранителями/автоматами, ограничителями перенапряжений и разъединителем DC целесообразно ставить, когда:

• у вас 2 и более параллельных стрингов;
• общая длина кабеля значительна, и нужно иметь возможность безопасно отсоединить массив для обслуживания;
• массив работает с высоким напряжением (особенно для сетевых и гибридных инверторов).

В небольших системах (1-2 панели, одна ветка) иногда обходятся без полноценного стрингбокса, но даже там рекомендую минимальный DC-автомат у контроллера/инвертора. Это не излишняя роскошь, а элементарная безопасность.

Выбор и расчет кабеля для солнечных панелей

Почему правильный кабель важен не меньше, чем сами панели

Когда люди спрашивают, как подключить солнечные панели, большинство думают о схемах — последовательно или параллельно. Но на практике очень много проблем возникает именно из-за кабеля: он греется, подгорает MC4, теряется часть мощности в проводах.

Причина проста: слишком маленькое сечение или неподходящий тип кабеля для улицы. На крыше у нас ультрафиолет, дождь, мороз, высокая температура с самой крыши. Обычный строительный кабель ПВС или ВВГОнг для этого не рассчитан.

Какой тип кабеля использовать для солнечных панелей

Для наружной прокладки между панелями, на крыше и стринговом боксе используют специальный солнечный кабель типа PV1-F (или его аналоги с похожими характеристиками).

Основные требования к такому кабелю:

• стойкость к УФ-излучению (не трескается и не теряет изоляцию на солнце);
• рабочая температура обычно от -40 до +90 °C и выше;
• двойная изоляция, повышенная стойкость к влаге и механическим воздействиям;
• допустимое напряжение 600/1000 В AC, 1000–1500 В DC (зависит от стандарта).

Внутри помещения (от стрингбокса до инвертора, внутри щитов) можно применять другие типы кабелей, но с правильным сечением и соответствием напряжению DC. Здесь важен обзор конкретного объекта – универсального рецепта нет.

Алгоритм расчета сечения кабеля по току и длине

Подбирая сечение, нужно учесть две вещи: выдержит ли кабель ток без перегрева и каково будет падение напряжения на линии.

Базовые шаги:

1. Определяем максимальный рабочий ток линии. Для одного стринга – ориентируемся на Imp или Isc панели с учетом коэффициента запаса (1,25–1,56 по нормам).
2. Узнаем расстояние «туда и обратно» (длина от панелей до точки подключения × 2, потому что ток течет по двум жилам).
3. Принимаем допустимое падение напряжения – обычно 1–3 % от рабочего напряжения стринга. Для длинных линий с небольшим напряжением (12/24 В) лучше держать поближе к 1–2 %.
4. По таблице (или онлайн-калькулятору) подбираем минимальное сечение, которое одновременно выдерживает ток и дает падение напряжения не выше допустимого.

Если нет опыта и сомневаетесь в расчетах, берите сечение с запасом — несколько сотен гривен экономии не стоят риска перегрева.

Типовые сечения для бытовых СЭС (ориентир, а не догма)

Ниже – усредненные значения, которые часто встречаю в реальных объектах. Это не замена расчета, а ориентир:

Участок	Ток, А (ориентировочно)	Типичное сечение, мм²
Между панелями в стринге	8–12	4
Выход стринга к стрингбоксу (1 стринг)	8–12	4–6
Общий кабель от нескольких стрингов	20–40	6–10
Короткие участки внутри щитов	до 40	6–10

Снова же, все завязано на длину полосы и рабочее напряжение: для низковольтных систем 12/24 В время от времени приходится ставить большее сечение, чем для высоковольтных стрингов под сетевой инвертор для солнечных панелей.

Когда без электричества лучше не экспериментировать

Если у вас:

• большое количество панелей и несколько параллельных стрингов;
• длинная трасса от крыши до инвертора (десятки метров);
• высокое напряжение стринга (DC 200–600 В) для сетевого или гибридного инвертора;
• сомнения, "потянет ли" существующий кабель расширенный массив,

– советую не экономить на консультации или выезде электрика. Ошибка в сечении на таких уровнях напряжения и мощности – это не просто "немного греется", а реальный риск пожара.

"Если глядя на свой щит и кабели, вы не можете уверенно объяснить, почему именно такое сечение и защита лучше пригласить специалиста."

В следующих разделах я покажу, как объединить выбор кабеля с реальной схемой подключения панелей, MC4-коннекторами и защитной автоматикой, чтобы система работала безопаснее и эффективнее.

Разъемы MC4: как работают, как правильно обжимать и проверять

Что такое MC4 и почему от них зависит надежность всей СЭС

Разъемы MC4 – это стандарт для соединения солнечных панелей между собой и кабелем. Они рассчитаны на работу на улице: держат дождь, ультрафиолет, высокие напряжения DC и значительные токи. Но это работает только тогда, когда их правильно собрали и обжали.

Если вы спрашиваете, как подключить солнечные панели так, чтобы не плавились коннекторы, ответ начинается именно с качественного монтажа MC4. Плохое обжим дает переходное сопротивление, разъем греется, пластик стареет быстрее, и вся система теряет надежность.

Устройство MC4 и полярность

Стандартный комплект MC4 состоит из:

• корпуса "папа" (male) и "мама" (female);
• металлического контакта (штырь или гнездо);
• уплотнительной резинки (для герметизации кабеля);
• зажимной гайки (фиксирует кабель в корпусе).

Важный момент – полярность. На корпусе обычно есть отметки "+" и "-". Не путайте их с формой "папа/мама": производители панелей часто делают так, что "+" имеет, например, штырь (male), а "-" - гнездо (female), но это не правило для всех. Всегда ориентируйтесь по маркировке на кабеле панели и корпусе разъема.

Для безопасного подключения (особенно когда вы формируете нестандартные удлинители или параллельные ветви), держите логику полярности одинаковой по всей системе.

Как правильно обжать MC4?

Чтобы разъем был герметичен и надежен, важно соблюдать последовательность действий:

1. Подготовка кабеля. Используем солнечный кабель PV1-F требуемого сечения. Отрезаем конец ровно, без "бахромы".
2. Надеваем уплотнитель и гайку. Сначала на кабель надеваем зажимную гайку, затем резиновый уплотнитель. Если забыть это сделать сразу – придется переделывать.
3. Снятие изоляции. Снимаем 6–8 мм наружной изоляции, не повреждая жилу. Лучше использовать стриппер, а не нож.
4. Установка металлического контакта. Вставляем зачищенный конец жили в гильзу контакта до упора, чтобы медь доходила почти до носика.
5. Обжимание. Специальным пресс-клещом для MC4 обжимаем контакт. Обжим должен равномерно зажать медь, без усов и перекосов.
6. Сборник разъема. Вставляем обжатый контакт в корпус до щелчка (фиксация), подтягиваем гайку так, чтобы уплотнитель плотно прижал кабель.

Не стоит обжимать контакты плоскогубцами или универсальными клещами "чтобы держалось" - такой контакт часто греется под нагрузкой.

Типичные ошибки при работе с MC4

В реальных щитах чаще всего вижу следующие проблемы:

• плохое обжим — контакт держится "на честном слове", медь не зажата, появляется переходное сопротивление;
• не до конца вставлен контакт в корпус – нет фиксации, возможен нагрев и даже искрение;
• уплотнитель не на своем месте или гайка не затянута – в разъем попадает влага, со временем появляется коррозия;
• извращенный или натянутый кабель - нагрузка на место обжима, микротрещины, надрывы жил;
• смешивание разных брендов MC4 – формально они совместимы, но не всегда идеально герметизируются и фиксируются.

Если вы планируете масштабную систему и думаете, как подключить солнечную панель к аккумулятору или инвертору через десятки таких коннекторов, не экономьте на инструменте и не торопитесь.

Проверка соединения: сопротивление и нагрев

После сборки разъема желательно сделать несколько простых проверок:

1. Механическая проверка. Легко потяните кабель – контакт не должен двигаться или выдергиваться из корпуса. Гайка должна быть плотно затянута, но без срыва резьбы.
2. Электрическая проверка. Измерьте напряжение на концах соединенных цепей, убедитесь, что нет перепутанной полярности. При наличии функции в мультиметре можно проверить сопротивление соединения (оно должно быть очень мало, близко к нулю).
3. Проверка под погрузкой. После запуска системы через 10–20 минут работы в солнечное время коснитесь (осторожно) корпуса MC4: он может быть теплым, но не горячим. Сильный нагрев – сигнал, что контакт сделан неправильно.

"Горячий MC4 - это не "так и должно быть", а явный признак плохого контакта. Переделать разъем дешевле, чем потом менять панели или инвертор."

Каким бы ни был сценарий - подключение к контроллеру, сетевому инвертору для солнечных панелей или зарядной станции - надежность всей системы буквально "висит" на нескольких десятках MC4. Поэтому к их монтажу относимся так же внимательно, как к выбору оборудования и расчету схемы.

Как подключить солнечную панель к аккумулятору (через контроллер заряда)

Почему нельзя подключать панель к аккумулятору напрямую

Идея "сэкономить" на контроллере и подсоединить панель прямо к аккумулятору кажется логичной только на первый взгляд. Напряжение панели на солнце может быть значительно выше напряжения аккумулятора, а ток при хорошем освещении – очень серьезным.

Чем это чревато:

• перезаряд и "кипение" свинцовых АКБ;
• перегрев и учащенное старение литиевых аккумуляторов без BMS;
• никакого контроля за этапами заряда – аккумулятор живет минимально возможный срок.

Выбор контроллера: PWM или MPPT

Прежде чем решать, как подключить солнечные панели к аккумулятору, нужно определиться с типом контроллера:

• PWM (ШИМ) — более простой и более дешевый, работает эффективно только тогда, когда напряжение панели близко к напряжению АКБ (например, “12 В панели” на 12 В аккумулятор);
• MPPT — более дорогой, но позволяет использовать панели с более высоким напряжением, отслеживает точку максимальной мощности, дает больше энергии из того же массива.

Для систем 24/48 В, длинных кабельных линий и нескольких панелей в стринге почти всегда предпочтительнее MPPT. Для небольшой дачной системы "одна-две панели + 12 В АКБ" иногда хватает и PWM, но только с правильным подбором напряжения панелей.

Последовательность подключения: сначала аккумулятор, затем панели

У контролеров есть четкое требование по порядку подключения, которое часто пренебрегают. Правильный алгоритм таков:

1. Подготовка. Убедимся в том, что контроллер, АКБ и панели имеют совместное напряжение (12/24/48 В). Проверяем полярность на клеммах.
2. Подключаем аккумулятор к контроллеру. Сначала “–” АКБ к клемме BAT– контроллера, затем “+” АКБ к BAT+. На этом этапе контроллер "понимает", с каким системным напряжением он работает.
3. Проверяем индикацию. Большинство контроллеров показывают значок АКБ, текущее напряжение, иногда распознанный тип системы (12/24 В).
4. Подключаем панели. Только после подключения батареи соединяем выход стринга панелей с клеммами PV+ и PV– контроллера, строго соблюдая полярность.
5. Подключение нагрузки (если требуется). Некоторые контроллеры имеют выход LOAD – его используют для малых постоянных нагрузок, но не для мощного инвертора.

Настройка напряжения системы и типа аккумулятора

Современные контроллеры (особенно MPPT) позволяют задать:

• системное напряжение - 12/24/48 В (иногда оно определяется автоматически по напряжению АКБ);
• тип аккумулятора - AGM, GEL, FLOODED, LiFePO₄ и т.п.;
• Напряжение этапов Bulk, Absorption, Float (для продвинутых моделей).

Если вы не уверены в параметрах, лучше оставить заводские профили для типа батареи. Для лития обязательно свериться с документами на АКБ или BMS: неправильное напряжение отсечки может сократить ресурс даже более дорогой батареи.

Контроль полярности и проверка мультиметром

Неправильная полярность – одна из самых распространенных и дорогих ошибок. Чтобы ее избежать:

• перед подключением к контроллеру проверяем мультиметром напряжение на выходе стринга панелей - "+" щупа к "+" кабелю, "-" к "-";
• так же проверяем полярность на клеммах аккумулятора и уже подключенных проводах к контроллеру;
• на самом контроллере обычно есть четкая маркировка PV+/PV– и BAT+/BAT– не игнорируем его.

После полного подключения:

• мультиметром проверяем напряжение на клеммах АКБ – оно должно медленно расти при наличии солнца;
• смотрим на индикацию контроллера: отображается заряд от панелей, текущее напряжение аккумулятора, иногда — зарядный ток.

Если контроллер не "видит" панели или показывает ошибку – отключаем панели (через автомат или просто отсоединив MC4), перепроверяем полярность и реальное напряжение стринга. В сложных или мощных системах, где к контроллеру подключено несколько стрингов, при любых сомнениях стоит привлечь электричество – ошибка уже может стоить не только контроллера, но и всего аккумуляторного блока.

Как подключить солнечные панели к дому через инвертор

Какие варианты подключения солнечных панелей к дому

Когда вы решаете, как подключить солнечные панели к дому, сначала нужно определиться со сценарием работы системы. От этого зависит и тип инвертора, и схема щита и требования к защите.

• Автономная линия — отдельный инвертор, питающий выбранные розетки/линии (например, холодильник, роутер, освещение) вне зависимости от основной сети.
• Гибридная станция — инвертор работает с сетью и аккумуляторами: днем питает дом от панелей, ночью — от АКБ или сети.
• Сетевая СЭС — сетевой инвертор для солнечных панелей без аккумуляторов, синхронизирующийся с городской сетью и подмешивающий в нее энергию от СЭС.

В квартирах почаще делают автономную либо гибридную схему на часть нагрузок. В частных домах – полноценную гибридную или сетевую систему на весь щит.

Базовая логика подключения: панели → инвертор → щит дома

В любом варианте инвертор – это "сердце" системы. Он принимает энергию от панелей (и при необходимости от аккумуляторов), а на выходе дает 220 В переменного напряжения.

Общая схема выглядит так:

• солнечные панели объединяются в стринги, подключаются к инвертору на вход PV через DC-защиту (автомат, предохранители, УЗИП, разъединитель);
• выход 220 В инвертора идет на отдельный щит или на выбранные линии существующего щита;
• если инвертор гибридный, к нему также подключают аккумуляторы и городскую сеть.

Далее важно не просто "завести фазу", а сделать это так, чтобы не было встречного питания в сеть там, где это запрещено, и чтобы защита срабатывала прогнозируемо.

Автономная линия: проще и безопаснее для квартир

Наиболее контролируемый вариант для квартиры или части частного дома – сделать отдельную автономную линию.

1. Инвертор (чаще гибридный или офлайн) устанавливается рядом со щитом.
2. На выход инвертора заводится отдельный мини-щит с автоматами на солнечные линии (розетки, освещение и т.д.).
3. Эти линии физически отделены от остальной сети: нет возможности "подкармливать" общий стояк дома.

Плюсы: более простая согласованность с нормами, меньше рисков неправильного переключения, ясна схема для сервиса. Когда вы думаете, как подключить солнечные панели к дому в многоэтажке – автономная схема обычно самый лучший компромисс.

Гибридная станция: работа вместе с сетью

Гибридный инвертор имеет три входа/выхода: панели (PV), аккумуляторы (BAT) и сеть (GRID), а также выход на нагрузку (LOAD/AC OUT). Типичная схема для частного дома в Украине такова:

1. Стринги панелей через DC-щит (автомат, УЗИП, разъединитель) заводятся на PV-терминале инвертора.
2. Аккумулятор подключается к BAT с отдельным предохранителем/автоматом и, желательно, DC-выключателем.
3. Сеть (ввод от счетчика) заводится на вход GRID инвертора через отдельный автомат во вводном щите.
4. Выход AC OUT питает щит нагрузки дома (или его часть), а также через автоматы и УЗО/дифавтоматы.

В этой схеме очень важно соблюсти инструкцию инвертора: некоторые модели позволяют “проброс” сети через себя, другие требуют отдельных переключателей источников (ATS). Неправильное переключение может создать встречное питание в сеть, чего энергоснабжающие компании категорически не допускают без спецдоговоров.

Сетевая СЭС: когда инвертор работает только с сетью

Сетевой инвертор для солнечных панелей подключается без аккумуляторов и работает синхронно с городской сетью. Схема:

• стринги панелей через DC-щит подключаются к PV-входу инвертора;
• AC-выход инвертора подключается к щиту дома параллельно с сетью, через отдельный автомат;
• при исчезновении сети инвертор отключается (anti-islanding), потому как источник резерва он не работает.

В Украине для законной продажи излишков в сеть требуются отдельные условия и оборудование, поэтому в большинстве частных домов сетевые инверторы используют для уменьшения собственного потребления без целевого экспорта энергии.

Где ставится щит с защитами и когда нужен электрик

Щит защиты стороны постоянного тока (панели → инвертор) обычно располагается:

• или рядом с инвертором внутри помещения (если кабели с крыши заходят внутрь);
• или на чердаке/техническом этаже, с отдельным кабелем к инвертору.

В нем ставят DC-автоматы (или предохранители) на каждый стринг, общий разъединитель, УЗИП DC при длинных линиях и высоком напряжении PV.

На стороне 220 В инвертор подключается к щиту дома через отдельный автомат, иногда через АВР или ручной переключатель источников. Обязательные защиты — автоматы на линии, УЗО/дифавтоматы для розеток/ванных групп, корректное заземление и система выравнивания потенциалов.

Если у вас нет опыта работы со щитами, сложными схемами и не можете по памяти объяснить разницу между N и PE — подключение инвертора к дому лучше доверить электричество. Самостоятельно можно и нужно подготовить информацию: паспорт панелей, инвертора, план нагрузок – это поможет сделать схему безопасной и логичной.

Как подключить солнечные панели к зарядной станции

Особенности солнечного входа портативных зарядных станций

Портативные зарядные станции (EcoFlow, Bluetti, Anker и др.) внутри уже имеют аккумулятор, контроллер заряда и инвертор. Внешне работает только с одним или несколькими разъемами для подключения солнечных панелей.

Обычно производитель указывает для входа PV:

• диапазон напряжения, например: 11–50 В, 12–65 В, 10–150 В;
• максимальный ток, например: 10 А, 12 А, 15 А;
• максимальную мощность заряда от солнца (Вт).

Когда вы решаете, как подключить солнечные панели к зарядной станции, ваша главная задача – собрать массив панелей так, чтобы одновременно не превысить ни максимальное напряжение, ни максимальный ток этого входа.

"У зарядной станции вход PV такой же "нежный", как и у контроллера или инвертора - один лишний вольт может стоить всего устройства."

Как читать паспорт станции и понимать ограничения

Перед покупкой панелей или кабелей обязательно откройте инструкцию к зарядной станции. Там должна быть таблица или раздел Solar Input / PV Input с параметрами.

Например, для условной станции может быть указано:

• Voltage: 11-50 V DC;
• Current: max 10 A;
• Max input: 200 W.

Это означает, что:

• стринг панелей должен давать в рабочей точке (Vmp) напряжение от 11 до 50 В;
• суммарный ток (Imp) не должен превышать 10 А;
• если панели теоретически дают более 200 Вт, станция просто "обрежет" мощность до своего максимума, но это не страшно, если напряжение и ток в пределах.

Когда характеристики неочевидны или производитель указывает только "рекомендованные" панели – лучше найти полный техпаспорт или обратиться в поддержку, чем подбирать схему вслепую.

Последовательное подключение панелей к зарядной станции

Последовательное соединение подходит, если напряжение одной панели мало для минимального порога станции, но есть запас до максимального значения. К примеру, у вас панель 20 В Vmp, а вход станции 12–50 В.

Две такие панели последовательно дадут около 40 В Vmp – это уже комфортно в диапазоне станции. При этом ток Imp останется таким, как у одной панели, что обычно безопасно для входа по току.

Алгоритм прост:

• соединяем панели последовательно через MC4 (“+” одной к “–” другой);
• мультиметром проверяем фактическое Voc (на холостом ходу), убеждаемся, что оно меньше максимального напряжения входа станции;
• через переходный кабель (часто в комплекте – MC4 → собственный разъем станции) подключаем стринг ко входу PV.

Параллельное или комбинированное подключение: осторожно с током

Параллельное соединение используется реже, так как именно ток чаще всего является узким местом входного порта.

Пример: вход станции разрешает 50 В и 10 А. У вас есть две панели по 20 В Vmp и 10 А Imp. Если вы соедините их параллельно, получите все те же 20 В, но до 20 А тока – это уже вдвое больше дозволенного. Такая схема недопустима.

Комбинированные варианты (последовательно параллельные) для портативных станций обычно не нужны и часто опасны, так как легко выйти за лимиты одного из параметров. Для большинства мобильных решений оптимально — 1–2 панели, максимум 3, соединены последовательно так, чтобы напряжение было в зеленой зоне, а ток не превышал паспортный.

Кабели и переходники: что использовать и избегать чего

Большинство зарядных станций имеют свой фирменный вход (XT60, круглый DC-штекер и т.п.) и комплектный кабель-переходник MC4 → разъем станции. Если он есть – используйте именно его.

Важные моменты:

• не удлиняйте комплектный тонкий кабель несколькими "ноунеймами" переходниками — лучше сделать один качественный удлинитель из PV1-F нужного сечения с MC4 на обоих концах;
• все соединения на улице (между панелями) — только через герметичные MC4, без сверток и «крокодилов»;
• следите, чтобы суммарная длина кабеля не давала существенного падения напряжения: для малых напряжений 12–24 В даже 10–15 м тонкой проволоки уже ощутимо съедают мощность.

Если штатный кабель потерян, лучше заказать оригинальную или качественную замену с соответствующим сечением, чем производить сомнительные переходники без четкой маркировки полярности.

Как избежать превышения напряжения на входе

Чтобы не "убить" зарядную станцию первым же солнечным днем, соблюдайте несколько правил:

• всегда рассчитывайте Voc стринга: Voc панели × количество последовательных панелей;
• помните, что при низкой температуре Voc растет (зимнее солнце опаснее летнего);
• производите измерение мультиметром на холостом ходу перед первым подключением к станции;
• если расчет получается "вплотную" до максимума - уменьшите количество последовательных панелей.

Если вы не уверены, как подключить солнечные панели к зарядной станции с нетипичными параметрами (высокое напряжение, несколько входов, сложные ограничения), лучше обратиться к инструкции производителя или консультации специалиста. Ремонт входной платы такой станции обычно дороже, чем одна излишняя панель, которую вы не подключите в стринг.

Расчеты: напряжение, ток, мощность и ограничение оборудования

Ключевые параметры панели: что ищем в паспорте

Чтобы понять, как подключить солнечные панели без перегрузки оборудования, нужно уметь читать этикетку на обороте панели или паспорт.

Нас интересуют четыре цифры:

• Voc - напряжение холостого хода (максимальное напряжение панели без нагрузки);
• Vmp - рабочее напряжение в точке максимальной мощности;
• Isc - ток короткого замыкания (максимальный возможный ток панели);
• Imp – рабочий ток в точке максимальной мощности.

Мощность панели P_STC ≈ Vmp × Imp. Это значение указывают в ваттах (например, 410 Вт). Помните, что это “идеальные лабораторные” условия, в жизни вы редко увидите 100 % этого значения.

Ограничение инвертора/контроллера: Voc max, ток и мощность

В паспорте контроллера, гибридного или сетевого инвертора для солнечных панелей имеются критические параметры для стороны PV:

• Max PV Voc - максимальное допустимое напряжение массива (стринга) на холостом ходу;
• PV Operating Voltage - рабочий диапазон напряжения (диапазон Vmp);
• Max PV Current или Max DC Input Current - максимальный входящий ток;
• Max PV Power — рекомендуемая или граничная мощность массива на один MPPT-вход.

Сравнивая эти данные с паспортом панели, мы и определяем, сколько панелей можно соединить последовательно и сколько параллельно.

Как посчитать максимальное количество панелей в стринге по Voc

Алгоритм для последовательного соединения прост:

1. Берем Voc панели с этикеткой.
2. Находим Max PV Voc для контроллера/инвертора.
3. Делим Max PV Voc на Voc панели и округляем в меньшую сторону.
4. Добавляем запас 10–20 % на холод (зимой Voc растет).

Пример: Voc панели = 41 В, Max PV Voc инвертора = 500 В.

• 500 / 41 ≈ 12,19 → максимально 12 панелей в стринге;
• чтобы иметь запас на мороз, часто берут 10–11 панелей в зависимости от рекомендаций производителя.

Как оценить ограничение по току и количество параллельных стрингов

При последовательном соединении ток стринга - Imp одной панели. При параллельном соединении стрингов токи прилагаются.

Алгоритм:

1. Берем Imp (или Isc для максимально худшего случая) панели.
2. Понимаем, из скольких панелей состоит стринг (это не изменяет ток в стринге).
3. Смотрим Max PV Current инвертора/контроллера.
4. Максимальное количество параллельных стрингов = Max PV Current/Imp (или Isc) одного стринга, с округлением в меньшую сторону и запасом.

Например, Imp = 11 А, Max PV Current = 22 А → не больше 2 параллельных стрингов. Третий стринг уже перегрузит вход по току.

Проверка по мощности: не лишние ли панели

Многие MPPT и инверторов позволяют небольшое "переподключение" по мощности – например, на вход 5000 Вт подключить 6000-6500 Вт панелей. В солнечный полдень устройство просто обрежет пик до своего максимума.

Чтобы прикинуть мощность:

• Рассчитываем количество панелей × их паспортную мощность.
• Сравним с Max PV Power на вход.

К примеру, 12 панелей × 410 Вт = 4920 Вт. Если на MPPT стоит предел 4500 Вт, то такая конфигурация уже "с верхом". Здесь следует смотреть в инструкции, какой процент переподключения допускает изготовитель. Если это не прописано – безопаснее не выходить за паспортную мощность.

Реальная мощность в облачную погоду и зимой

Указанные на панели ваты это STC (Standard Test Conditions):

• освещенность 1000 Вт/м²;
• температура ячейки 25 °C;
• идеальный угол и отсутствие пыли.

В реальной жизни в Украине:

• летом при жаре и +30…+35 °C панели часто выдают 70–85 % от номинала из-за нагрева;
• зимой в солнечный морозный день можно увидеть около 90–100 % от номинала (но короткий день);
• В облачную погоду мощность падает до 10–40 % от номинала в зависимости от плотности облаков.

Поэтому при планировании, как подключить солнечную панель к аккумулятору или инвертору, закладывайте реальную дневную генерацию: умножаем паспортную мощность массива на ориентировочный коэффициент 0,7–0,8 для лета, 0,4–0,6 для межсезонья, 0,2–0,4 для зимы (среднесуточно).

Если расчеты выходят на пределы возможностей оборудования (Voc, ток, мощность) - лучше уменьшить количество панелей в стринге или добавить еще один MPPT-вход, чем заставить инвертор или контроллер работать на нерве каждого солнечного часа.

Инструкция по монтажу солнечных панелей: пошагово от опоры к щиту

Подготовка места, крепеж и безопасность на крыше

Монтаж начинаем не с проводов, а с опоры. От того как вы закрепите панели, зависит и ресурс системы, и безопасность людей.

Основные шаги:

• оценить состояние крыши или площадки: выдержит ли вес панелей и креплений, нет ли протечек, трещин, гнили;
• спланировать размещение: избегать затенения дымоходами, антеннами, деревьями, выставить панели к югу с углом 25–35° (для большинства регионов Украины);
• установить сертифицированные кронштейны: крышные крючки, алюминиевые рейки, клеммы крепления панелей;
• обеспечить безопасность монтажа: страховочные пояса, надежные стремянки, без работы на скользкой или обледенелой крыше.

Прокладка кабеля от панелей к стринговому боксу или щиту

Далее продумываем маршрут кабеля. На этом этапе важно не только подключить солнечные панели, но и как провести провода так, чтобы они жили 20+ лет.

Рекомендации:

• используем солнечный кабель PV1-F нужного сечения;
• прокладываем кабель в гофре или кабель-канале в местах, где возможны механические повреждения;
• избегаем острых краев металлочерепицы, профнастила, не прижимаем кабель винтами;
• фиксируем кабель к конструкциям стойкими к УФ стяжками или клипсами с запасом по длине (чтобы не было натяжения).

Места прохода через крышу (уплотнители, гильзы) должны быть герметично, чтобы не потекла вода. Внутри дома проверяем, чтобы кабель не проходил слишком близко к горячим трубам, дымоходам и т.п.

Установка и наполнение стрингового бокса (DC-щит)

Стринговый бокс – это “мини-щит” на стороне постоянного тока. Он может быть отдельным боксом или частью основного щита у инвертора/контроллера.

Базовый набор для бытовых систем:

• DC-автомат или предохранитель на каждый стринг;
• общий разъединитель (выключатель) постоянного тока для обслуживания;
• УЗИП DC (ограничитель перенапряжений) особенно актуально для длинных линий и высокого напряжения PV;
• клеммы для удобного подключения кабелей от панелей и к инвертору/контроллеру.

В небольших системах панели → контроллер с низким напряжением (12–24 В) иногда ставят только один DC-автомат между панелями и контроллером, но при нескольких стрингах стринговый бокс уже становится обязательным.

Подключение к контроллеру, инвертору или зарядной станции

Последующие шаги зависят от того, к чему вы подключаете панели:

• К контроллеру заряда (АКБ). Сначала подключаем аккумулятор к контроллеру, настраиваем тип и напряжение системы (12/24/48 В), затем через DC-автомат подключаем стринги панелей к клеммам PV, проверив полярность мультиметром.
• К гибридному/сетевому инвертору. Стринги панелей сводим в стринговом боксе и подключаем ко входу PV инвертора через общий DC-выключатель. Напряжение и ток стрингов проверяем заранее по паспорту и мультиметру.
• До зарядной станции. Используем штатные или качественные переходники MC4 → разъем станции, проверяем Voc стринг, чтобы не превысить лимит входа PV.

Во всех вариантах строго соблюдаем полярность и паспортные ограничения по Voc, току и мощности.

Первый пуск: что замерить и задокументировать

Перед подачей погрузки важно “снять портрет” системы в рабочем состоянии. Это поможет потом искать проблемы и оценивать деградацию.

Что делаем при первом запуске:

• мультиметром измеряем Voc каждого стринга на выходе из стрингового бокса;
• на инверторе/контроллере фиксируем напряжение PV, ток и мощность в солнечное время;
• измеряем напряжение аккумуляторов до и после нескольких часов работы (для систем с АКБ);
• проверяем нагрев: касаемся (осторожно) корпуса DC-автоматов, MC4-коннекторов, клемм в щите – они могут быть теплые, но не горячие;
• делаем фотощита, подписываем стринги, фиксируем все показатели в отдельном файле или блокноте.

"Хорошо задокументированный первый пуск - это минимум часов на диагностику через год-два, когда что-то пойдет не так."

Когда обязательно вызвать электричество

Даже если вы самостоятельно разобрались, как подключить солнечные панели последовательно или параллельно, есть ситуации, где без профи лучше не рисковать:

• напряжение стрингов выше 120–150 В DC (типовые системы под сетевой инвертор для солнечных панелей);
• планируете подключение инвертора к домашнему щиту с возможностью работы совместно с сетью;
• есть несколько вводов, генератор, реле АВР или сложные схемы переключения;
• нет опыта сборки щитов и вы не уверены в правильном выборе автоматов, УЗО, сечения кабелей.

Вы вполне можете самостоятельно смонтировать панели на крышу, проложить кабели, установить крепеж. Но финальное подключение в щит, настройку гибридного инвертора и проверку заземления в таких случаях логично доверить электричество, работающее с подобными системами регулярно.

Типичные ошибки подключения солнечных панелей и как их избежать

Перепутанная полярность: «+» и «–» не для красоты

Одна из самых частых проблем, которую вижу в щитах, – перепутанная полярность на панелях, контроллере или входе инвертора. Это особенно опасно там, где напряжение стринга 150–600 В DC.

Последствия:

• мгновенный выход из строя контроллера или инвертора (сгоревшие платы);
• искрение при попытке "на скорую руку" перевернуть провода;
• некорректная работа зарядной станции, ошибки PV Input.

Как избежать:

• перед подключением всегда проверяйте напряжение стринга мультиметром: «+» щупа к предполагаемому «+» кабелю;
• обязательно маркируйте кабели на крыше и в щите (цветом, бирками);
• сверяйтесь с маркировкой на клеммах PV+/PV– и BAT+/BAT– перед затяжкой винтов.

Чрезмерное напряжение на входе инвертора или контроллера

Другая типичная ошибка, когда люди решают, как подключить солнечные панели, – собрать "длинный" стринг без расчета Voc. Летом все может работать, а зимой при морозе Voc растет и вход инвертора/МРРТ получает перенапряжение.

Последствия:

• аварийное отключение и постоянные ошибки по PV-напряжению;
• пробой входных элементов, дорогостоящий ремонт или замена инвертора/контроллера;
• потеря гарантии (производители часто фиксируют подобные аварии в логах).

Как избежать:

• считать Voc стринга (Voc панели × количество панелей) и сравнивать с Max PV Voc оборудование;
• закладывать 10–20 % запаса в холодную погоду;
• если расчет “вплотную” – уменьшить количество панелей в стринге или использовать другой инвертор/MPPT-вход.

Слишком тонкий кабель и перегрев соединений

Часто вижу, как на стринг из 10–12 А ставят кабель 2,5 мм² на 30–40 м трассы или вообще ПВС для внутренней проводки на крыше.

Последствия:

• перегрев кабеля, разъемов MC4, клемм в щите;
• значительное падение напряжения и потеря части мощности на проводах;
• реальный риск оплавления изоляции и пожара

Как избежать:

• использовать солнечный кабель PV1-F нужного сечения (часто 4–6 мм для бытовых систем);
• производить расчет по току и длине линии с допустимым падением напряжения;
• никогда не ставить кабель "из остатков", если не уверены в его характеристиках.

Скрутки вместо MC4 и клемм: временное, которое становится постоянным

"Временные" свертки без гильз, изоляции и защиты постоянно превращаются в "ну потом переделаем" - а потом я вижу их обугленными в щитах.

Последствия:

• повышенное переходное сопротивление → локальный перегрев;
• искрение на ветру/при колебаниях температуры;
• влага и коррозия, особенно на крыше и снаружи здания.

Как избежать:

• на крыше и между панелями – только MC4 с правильным обжимом;
• в щитах – гильзы, клеммники, шины, а не свертки «на скотч»;
• все соединения должны быть доступны для осмотра и подтяжки, а не спрятаны в стену без коробок.

Отсутствие защиты от перенапряжений и неправильная отсечка

Еще одна ошибка — подключить стринг «направление» к инвертору/контроллеру без DC-автоматов, предохранителей и УЗИП. Или поставить оборудование, не рассчитанное на постоянный ток и нужное напряжение.

Последствия:

• нет возможности безопасно отключить панели для обслуживания;
• при КЗ в одном стринге другие продолжают "кормить" его своим током;
• удар молнии поблизости может "пробить" вход инвертора, даже не попав прямо в крышу.

Как избежать:

• установить DC-автоматы/предохранители на каждый стринг и общий разъединитель;
• для больших систем и высокого напряжения - УЗИП DC в стринговом боксе;
• использовать защитную аппаратуру, сертифицированную именно для DC и требуемого уровня напряжения.

Игнорирование заземления и выравнивание потенциалов

Панели, металлоконструкции, инвертор, щиты – все это должно быть правильно заземлено и объединено в систему выравнивания потенциалов. Часто же заземление либо отсутствует, либо сделано "для галочки".

Последствия:

• повышенный риск поражения током при пробое изоляции;
• нестабильная работа инвертора, помехи, ложные износы защит;
• серьезные последствия при попадании молнии или грозовых перенапряжениях.

Как избежать:

• организовать контур заземления в соответствии с ДБН/ПУЭ, проверить сопротивление заземлителю;
• соединить металлоконструкции, рамы панелей, корпуса щитов с системой заземления;
• для сложных объектов (большой дом, кафе, склад) обязательно привлекать электричество, работающее с системами молниезащиты и заземления.

Если при взгляде на вашу схему вы не можете уверенно объяснить, где и как проходит защитный проводник PE, где стоят УЗИП и как отключить панели за одно действие, это сигнал остановиться и пригласить специалиста. СЭС — не то место, где следует учиться на ошибках ценой оборудования и безопасности.

FAQ: ответы на частые вопросы о подключении солнечных панелей

Выводы: безопасный алгоритм действий и когда требуется специалист

Если свести всю инструкцию к короткому алгоритму, он будет выглядеть следующим образом: сначала расчеты, затем схема, затем монтаж. Вы не начинаете с крыши или проводов, пока не поняли, какие именно панели, контроллер, инвертор или зарядная станция будут в системе и какие ограничения по Voc, току и мощности у них есть.

Когда вы планируете, как подключить солнечные панели, выбор между последовательным и параллельным подключением всегда привязан к оборудованию: последовательно – чтобы набрать нужное напряжение для MPPT или сетевого/гибридного инвертора, параллельно – чтобы увеличить ток, не выходя за рамки напряжения контроллера или зарядной станции. Комбинированные схемы необходимы для больших массивов, но требуют аккуратного расчета Voc и суммарного тока.

Второй ключевой блок – кабель и разъемы. Солнечный кабель PV1-F нужного сечения, правильный обжим MC4, отсутствие сверток и «временных» решений – это вопрос не эстетики, а пожарной безопасности. Стринговый бокс с DC-автоматами, предохранителями и УЗИП – ваша возможность безопасно отключить панели, локализовать КЗ и оградить инвертор или контроллер от перенапряжений.

Третий момент – последовательность включения. В системах из АКБ сначала подключаем аккумуляторы, затем панели. В системах с инвертором – придерживаемся инструкции производителя: порядок подключения PV, сети и нагрузки имеет значение. Перед первым пуском все проверяем мультиметром: Voc стрингов, полярность, отсутствие «вплотную» к предельным значениям.

Есть ситуации, где лучше сразу звать специалиста, а не экспериментировать. Это высоковольтные стринги (DC 200–600 В), работа с сетевым инвертором для солнечных панелей, подключение гибридного инвертора к щиту дома, сложные схемы с несколькими вводами, генератором, АВР, а также любые работы с заземлением и молниезащитой на большом. Вы спокойно можете сами разобраться с паспортами, продумать схему, смонтировать панели и проложить кабели, но финальную связь со щитом и проверку безопасности логично доверить электромонтажнику, видевшему подобные системы не на картинках, а в реальных условиях.

Солнечная система, собранная с учетом этих принципов, не только даст экономию, но и будет работать прогнозируемо, без перегревов, постоянных аварий и сюрпризов в самый неудобный момент.
