Электрощиток в квартире и доме: состав, схема и приемка

Автор Богдан Гнатюк

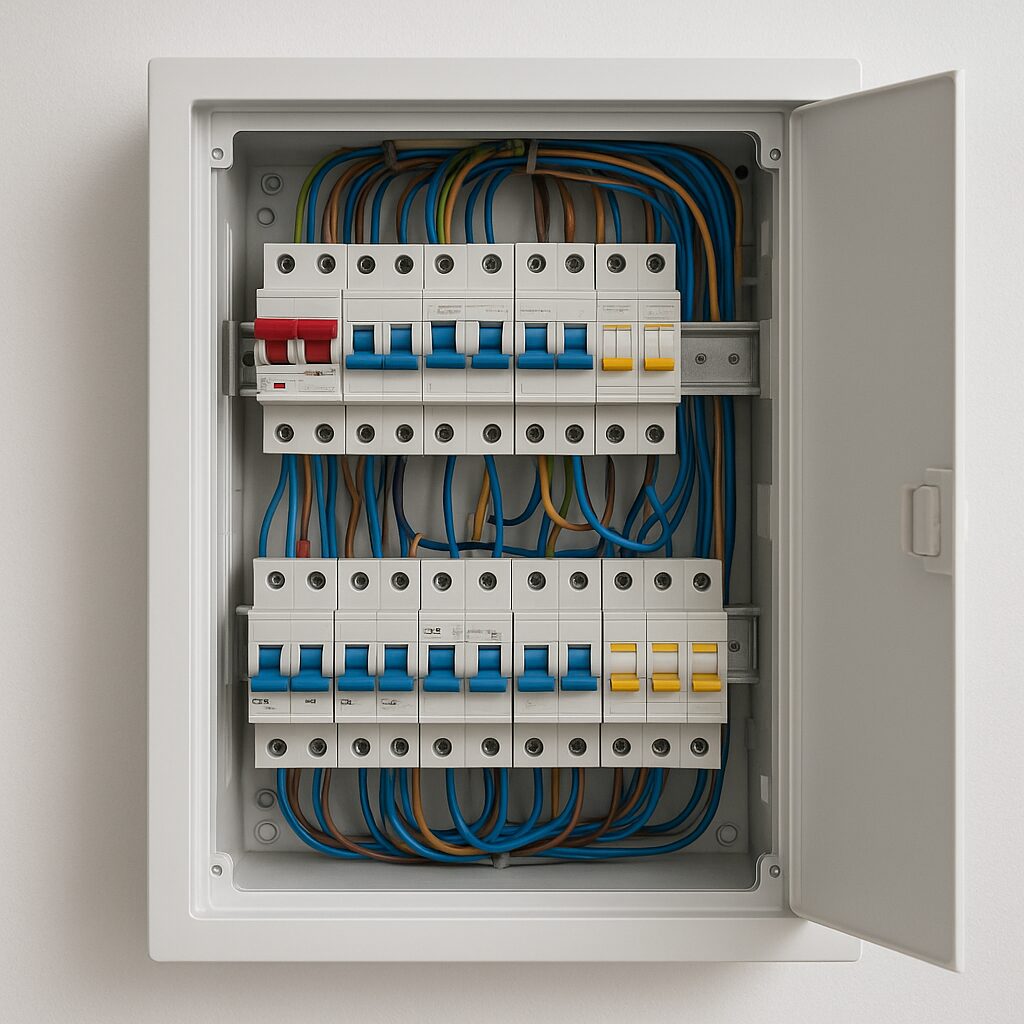

Закрытый электрощит в прихожей с листом документации рядом; Иллюстрация.

Электрощиток планируется по схеме питания и группам потребителей. Его состав должен обеспечивать сверхточную и нужную дифференциальную защиту, безопасное отключение и понятное обслуживание. Универсальный список автоматов без данных о вводе, кабеле и оборудовании не является проектом щита.

Ниже – последовательность подготовки задачи и приемки работы для владельца квартиры, дома или малого бизнеса. Принципиальные схемы объясняют функции; они не показывают монтажные перемычки и не предназначены для самостоятельной работы внутри щита.

Комментарий автора. Номинал автомата советую согласовывать с линией, условиями ее прокладки и нагрузкой. Больший номинал не устраняет причину отключения. Подбор, работу в щите и проверку результата поручают квалифицированному электрику.

Богдан Гнатюк, электромонтажник

С чего начинается планирование электрощита

Сначала определяют фактическую систему питания, параметры ввода, состояние существующей установки и состав нагрузок. Для реконструкции ветхого жилья нужно установить, какие проводники и защитные функции реально имеются. Нарисованная новая схема не изменяет состояние старой проводки.

Владелец готовит список помещений и оборудования: освещение, розетки, кухонные приборы, бойлер, кондиционирование, вспомогательные помещения. Для дома добавляют уличные линии, насос и другие потребители. Для бизнеса режимы одновременной и длительной работы, а также последствия остановки.

Электрик устанавливает параметры линий, возможность их разделения и проверки. При новых приборах оценивают и ввод: добавление автоматов в корпус не создает дополнительной доступной мощности. Резервные источники, если они предусмотрены, требуют отдельно согласованной схемы переключения.

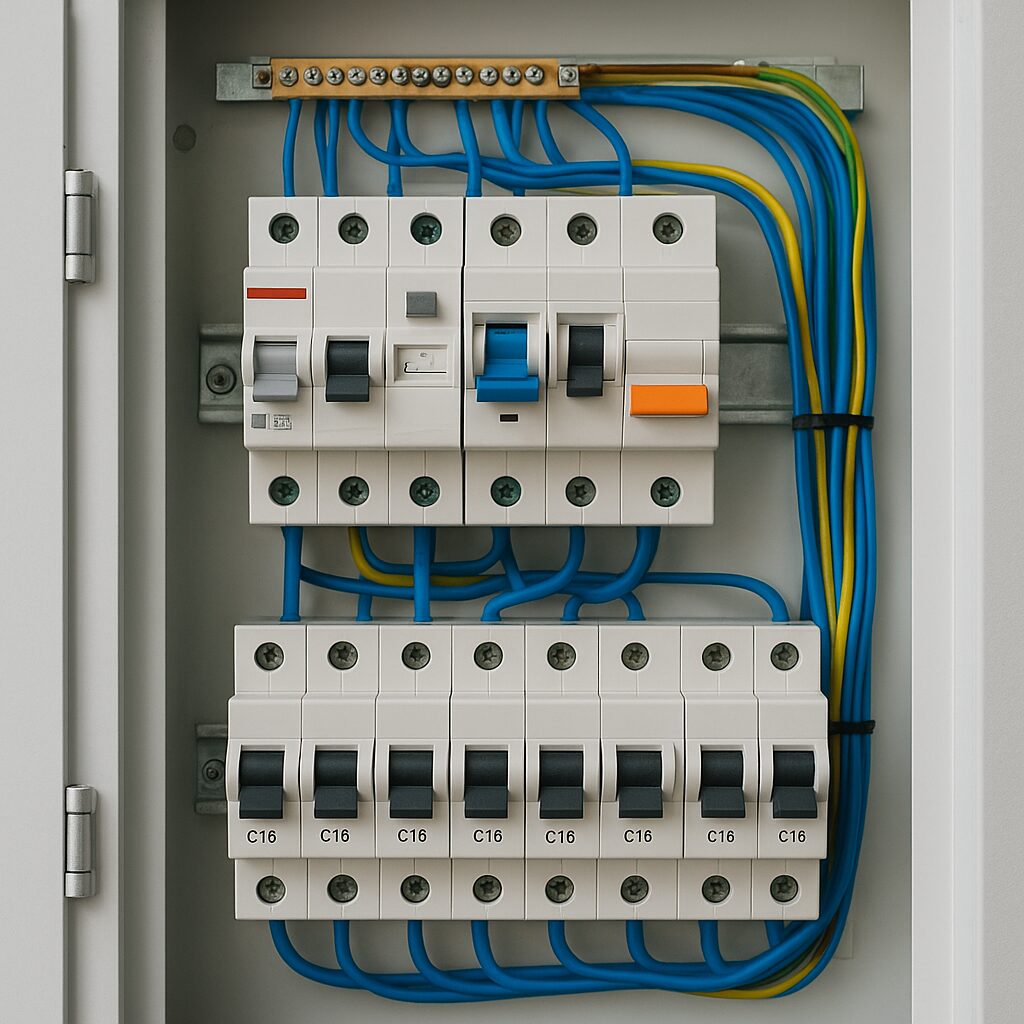

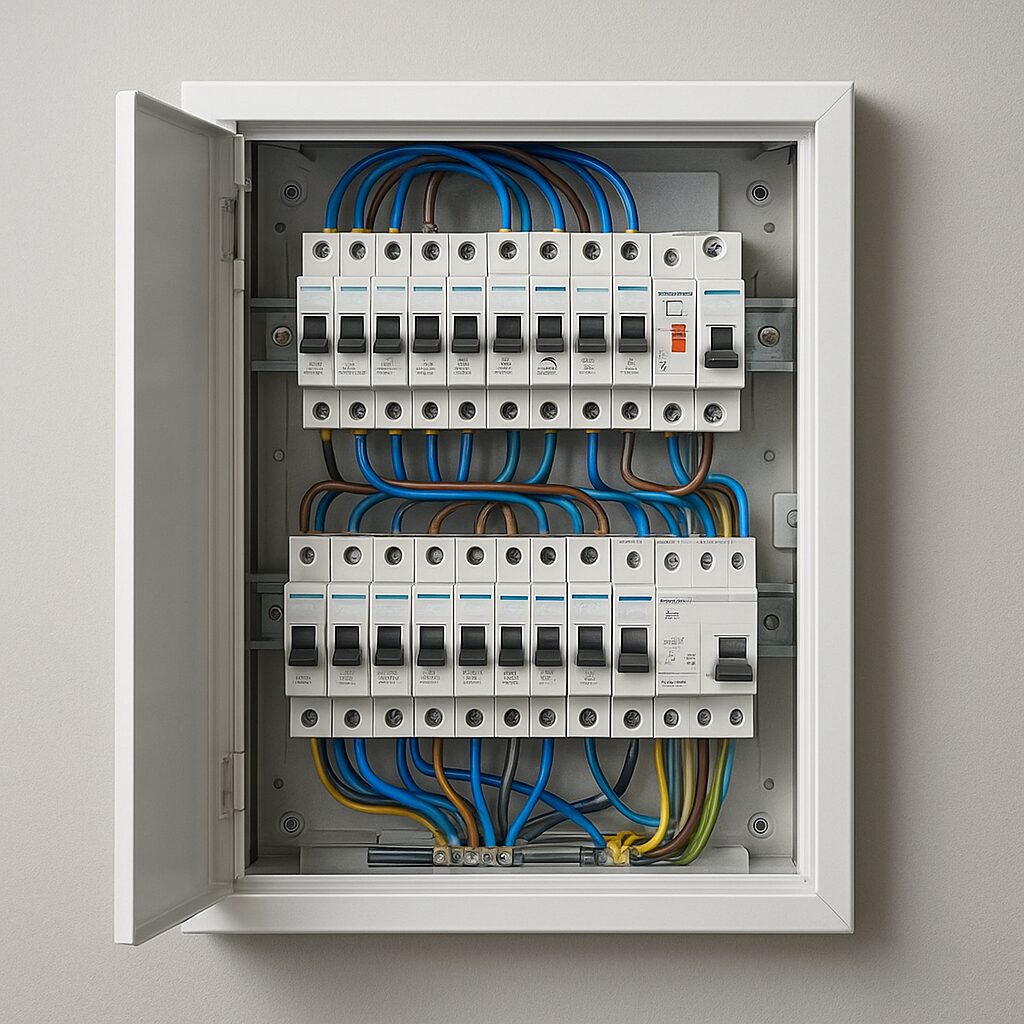

Какие устройства нужны и что они делают

Группы бытовой сети: Розетки, Отдельные приборы.
КомпонентФункцияЧто он не заменяет
Автоматический выключательСверхтоковая защита соответствующей линииДифференциальная защита и проверка контактов
УЗОДифференциальное отключениеСогласованная защита от перегрузки и короткого замыкания
ДифавтоматСочетание дифференциальной и сверхтоковой функцийПодбор по кабелю, оборудованию и схеме питания
Средства отключенияПредусмотрено схемой разделения части установкиПрофессиональная проверка отсутствия напряжения перед работой
Шины и соединенияОрганизация рабочих и защитных проводников по схемеПравильное распределение N и PE
Корпус и защитные панелиБезопасное размещение и ограничение доступа к внутренним частямПравильный монтаж и согласование устройств

Функции MCB, RCCB и RCBO объясняет Hager. Дополнительные средства защиты и контроля определяют по заданию проекта и документации. Не следует считать любой дополнительный модуль обязательным для всех объектов или заменой других функций.

Между УЗО и дифавтоматами выбирают с учетом групп и последствий отключения. Детали - в сравнении их функций.

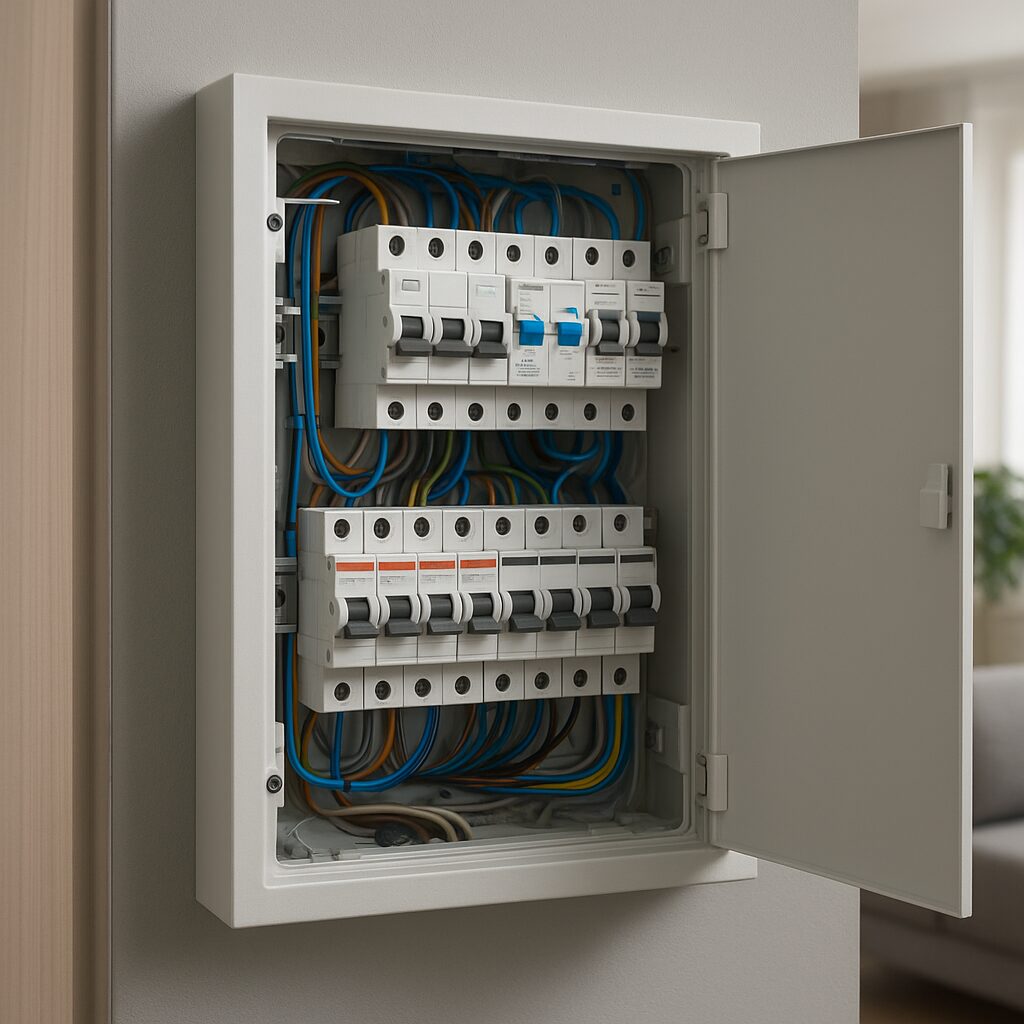

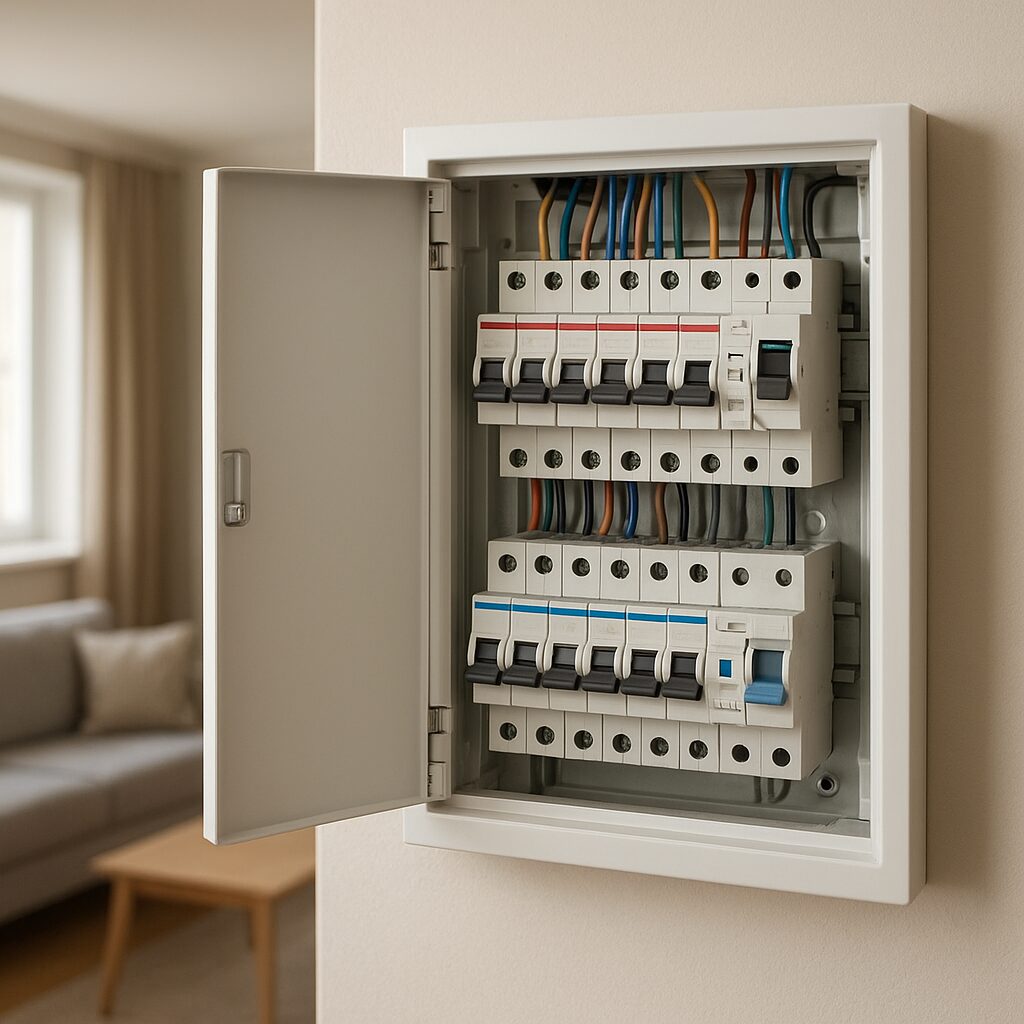

Как разделить квартиру или дом на группы

Планировка электрощита: Погрузка, Группы, Защита.

Разделение должно соответствовать фактическим потребителям и кабелям. Важно избежать ситуации, когда неисправность одного прибора без надобности лишает питания всех помещений. В то же время, избыточное количество групп без понятной схемы затрудняет обслуживание.

Для квартиры сравнивают кухонные погрузки, освещение, общие розетки и стационарные приборы. Для дома отдельного внимания нуждаются внешние и вспомогательные линии. Для бизнеса учитывают, какое оборудование работает вместе и как безопасно восстановить процесс после отключения.

В группах по дифференциальной защите важны нейтральные соединения. Hager указывает, что перепутанные или сочетанные нейтрали могут вызвать нежелательные износы. "Отдельные автоматы" не доказывают, что группы правильно разделены по всем проводникам.

Не рекомендуется создавать новую группу только на бумаге, если ее питает тот же непроверенный кабель. Распределение проектируют и проверяют как целостную установку.

Принципиальная схема без монтажных перемычек

Функциональная логика: источник питания → согласованные вводные и защитные функции → групповые круги → потребители. Для каждой группы определяют, где обеспечена сверхтоковая защита, где дифференциальна, как организовано отключение и какие проводники к ней относятся.

Возможен вариант с УЗО и групповыми автоматами или с групповыми дифавтоматами. Расположение и координация конкретных устройств определяет проект, а не эта функциональная последовательность. На схеме обозначают модели, характеристики, кабели и границы групп.

N означает рабочую нейтраль, PE – защитный проводник. Их функции разные. Нельзя переносить нейтрали между защищенными группами или создавать соединение N и PE наугад. Для старых установок способ модернизации определяют после оценки питающей системы, а не произвольным добавлением шины «заземления».

При генераторе, инверторе или другом источнике требуется учет всех возможных направлений питания и безопасное переключение. Самостоятельное подключение резервного источника через случайную розетку не является схемой щита.

Корпус, место установки и резерв

Корпус выбирают по условиям среды, требуемому количеству устройств, возможности проложить провода и безопасно обслуживать щит. Проверяют документацию корпуса и компонентов, совместимость и условия. Заполнение всех свободных мест без оценки компоновки может усложнить монтаж и ремонт.

Место должно разрешать штатное использование и обслуживание и соответствовать условиям проекта. Для улицы или влажных зон условия отличаются от сухого помещения. Конкретную степень защиты и способ установки выбирают по фактическому воздействию среды и паспорту, а не по универсальной цифре.

Резерв планируют под обоснованные будущие нужды. Он означает не только пустые модули, но и оценку ввода, кабелей и схем. Дверцы, защитные панели и подписи должны оставаться исправными и доступными для штатных действий владельца.

Что должно содержать документация

Прием электрощита: Схема и маркировка, Результаты проверок, Объяснение эксплуатации.
  • Актуальная схема с названиями групп и назначением каждого устройства.
  • Модели и параметры установленной защиты.
  • Данные о кабелях и согласованных нагрузках.
  • Паспорта оборудования и предусмотренные производителями условия эксплуатации.
  • Результаты уместных проверок и список выполненных работ.
  • Порядок штатного отключения и действия по неисправности.

Подпись «розетки» недостаточно информативна, если у щита несколько разных розеточных групп. Нужны однозначные названия, понятные владельцу. Если щит реконструировали, старая схема и старые подписи должны быть приведены в соответствие с выполненной работой.

Все ссылки на применимые нормы и результаты измерений должны относиться к конкретной установке. Данные по типовой статье не являются протоколом вашего щита.

Чек-лист приема щита

КритерийЧто получить от исполнителя
Соответствие задачеОбъяснение групп и учтенных нагрузок
Защита кабелейОбоснование параметров автоматов, а не произвольное увеличение номиналов
Дифференциальные функцииОбъяснение распределения, типов устройств и выполненных проверок
СоединениеПодтверждение совместимости и соответствия документации компонентов
Проверки перед эксплуатациейРезультаты уместных измерений и испытаний
ДокументированиеСхему, подписи, модели, инструкции и список работ

Владелец проверяет наличие пояснений и документов, а не производит электрические испытания. «Все светящееся» не доказывает исправность защитных проводников и отключения при повреждении. Уместные проверки выполняет квалифицированный электрик.

Если после работы регулярно выбивает автомат, срабатывает УЗО или щит греется или трещит, проблему нужно проверить, а не считать нормальной обкаткой.

Связанные материалы: Какой автомат ставить на розетки и освещение: как выбрать.

Часто задаваемые вопросы

Как собрать электрощиток?

Сначала нужны данные установки, задачи, схема и подбор компонентов. Монтаж, безопасное отключение и проверку производит квалифицированный электрик; универсального набора перемычек для щита нет.

Что содержит схема электрощитка в квартире?

Ввод, функции защиты и отключения, группы, устройства с параметрами, кабели и распределение рабочих и защитных проводников. Схема должна соответствовать фактическому монтажу.

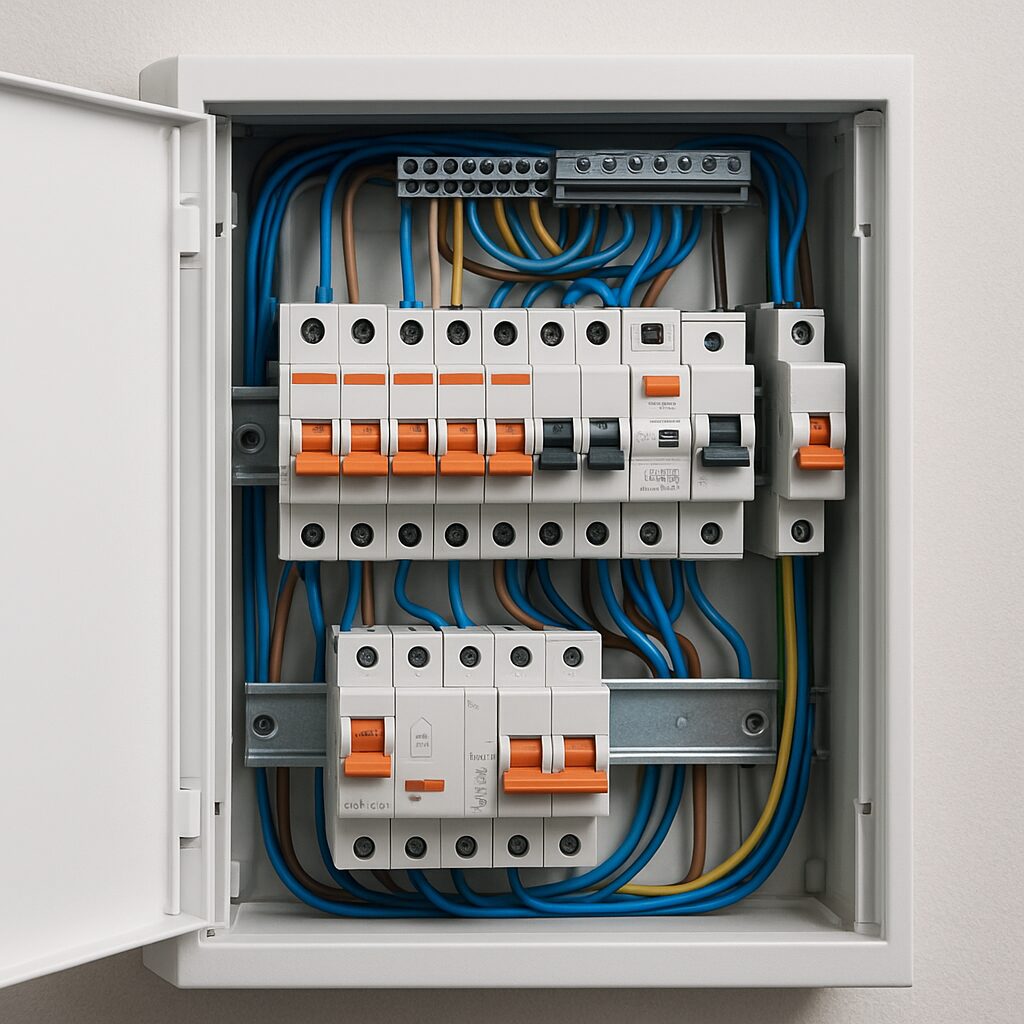

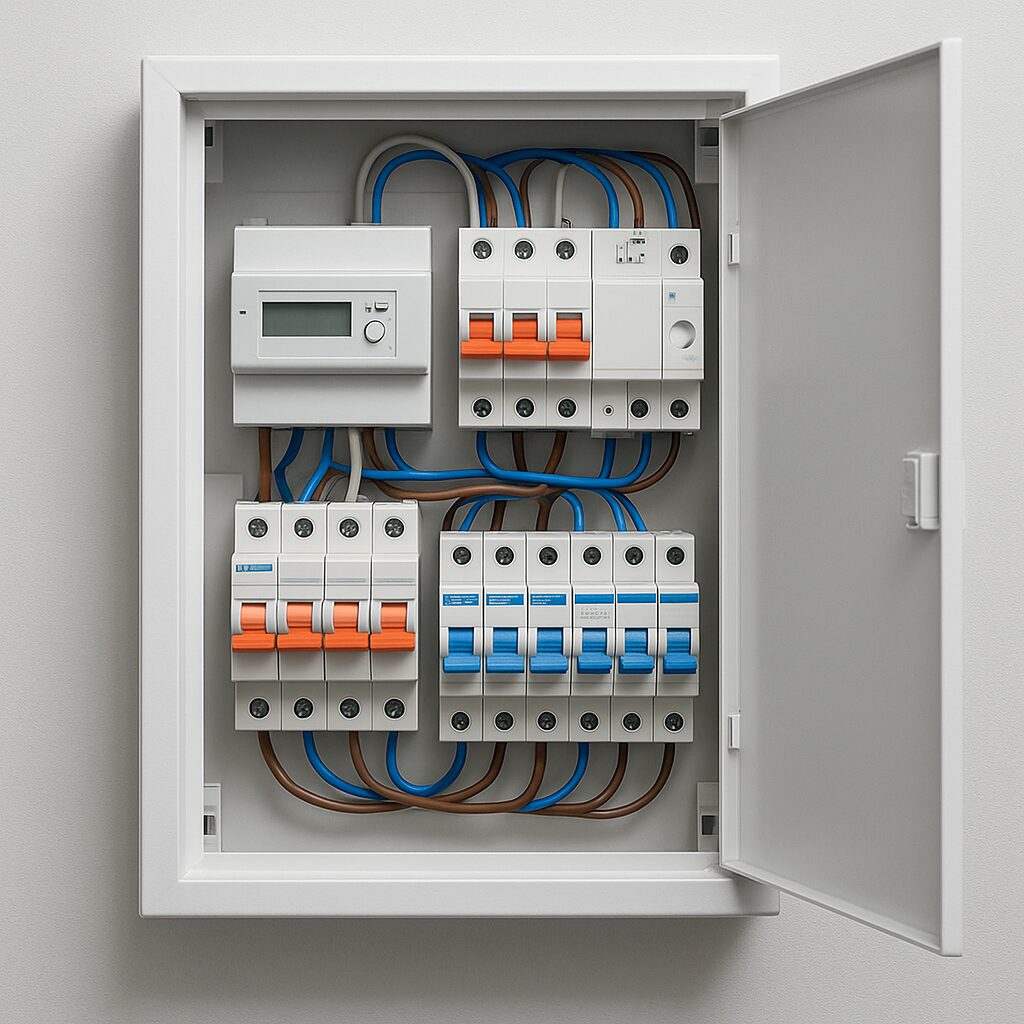

Чем отличается электрощиток в частном доме?

Могут отличаться вводы, длины линий, уличные и вспомогательные потребители и резервные источники. Выбор производят по этим данным, а не по названию объекта.
