Автомат для інвертора вибирають для конкретної ділянки кола, кабелю та режиму роботи. Одного номіналу «для інвертора 5 кВт» недостатньо: мережевий вхід AC, резервний вихід AC, акумулятор і сонячні панелі мають різні умови. Помилка може залишити кабель без належного захисту, спричинити перегрів або пожежу. Остаточний підбір і перевірку схеми має виконати кваліфікований електрик за інструкціями обладнання.
Якщо потрібне перемикання між мережею та резервом, уточніть назву пристрою. Автоматичний вимикач захищає від надструму, а перекидний перемикач або АВР змінює джерело живлення. Напис «автомат для інвертора» в магазині може означати різні апарати. Функції захисту й перемикання не можна вважати однаковими без документації конкретного виробу.

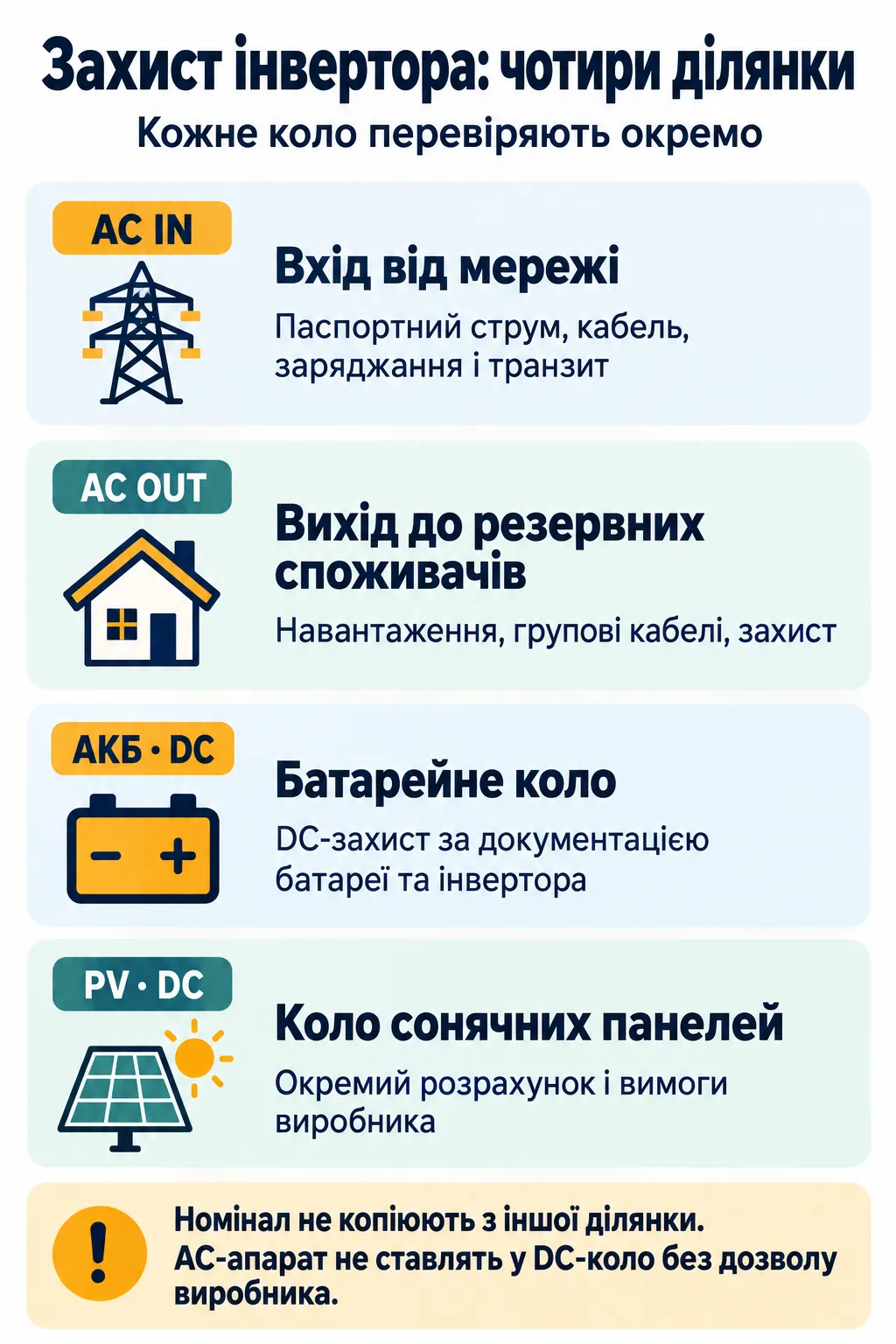

Спочатку визначте, яку ділянку потрібно захистити
Перед замовленням обладнання попросіть електрика позначити на схемі всі джерела та захищувані кабелі. Вимкнений мережевий ввід не означає, що інвертор, батарейний кабель або PV-вхід уже без напруги. Для системи потрібне передбачене виробником відокремлення джерел; послідовність відключення беруть з інструкції конкретної моделі.
| Участок | Що перевіряють перед вибором | Чого недостатньо |
|---|---|---|
| Мережа → AC IN інвертора | Паспортний вхідний струм, дозволений захист, кабель, заряджання та транзитний режим | Лише вихідної потужності інвертора |
| AC OUT → резервні споживачі | Струм виходу, групові кабелі, захист від надструму та витоку, робота від мережі й батареї | Автомата перед входом інвертора |
| АКБ → батарейний порт | Вимог до DC-запобіжника чи автомата, кабелю та відключення в документації батареї й інвертора | Позначення AC на звичайному побутовому автоматі |
| Панелі → PV/MPPT | Окремого розрахунку PV-кола та вимог виробника | Номіналу, скопійованого з батарейної лінії |
Розміщення апаратів і розподіл резервних груп розглянуто в матеріалі про щиток для инвертора. Тут головне — узгодити характеристики захисту, а не повторити розкладку щита.
Як визначають номінал AC-автомата
Номінальний струм автомата узгоджують із допустимим струмом кабелю та очікуваним навантаженням. Переріз сам по собі ще не описує умови роботи: важливі довжина лінії, спосіб прокладання, температура й вимоги до з’єднань. У Wiring Unlimited, розділ AC wiring, Victron окремо пов’язує захист кожної групи з навантаженням і кабелем та застерігає, що спрощені правила розрахунку не замінюють місцевих вимог.
Безпечний порядок підбору для фахівця:
- Визначити ділянку й усі режими, у яких через неї протікає струм.
- Знайти в інструкції максимальний струм відповідного порту та вимоги до зовнішнього захисту.
- Перевірити кабель, клеми, умови прокладання й допустиме навантаження.
- Узгодити номінал і характеристику автомата з умовами нормальної роботи та аварійного відключення.
- Перевірити взаємодію з іншими апаратами й роботу резервного живлення за програмою приймання.
Умовний приклад: для однофазного активного навантаження 5000 Вт при 230 В і коефіцієнті потужності 1 струм становить приблизно 21,7 А: 5000 ÷ 230. Це пояснення порядку величини, не команда встановити автомат 25 А. З прикладу невідомі параметри кабелю, допустимий захист порту й умови відключення. Для реального обладнання насамперед потрібні паспортні струми та повна схема.
Чому вхід і вихід не варто рахувати однаково
Автомати для гібридного інвертора підбирають за призначенням портів. На вході перевіряють умови приймання мережі, заряджання та проходження енергії до навантаження. На резервному виході — дозволене навантаження, захист вихідного кабелю та кожної групи. Якщо модель має кілька AC-виходів, їхні функції можуть відрізнятися.
Например, інструкція MultiPlus-II 4k, 4k5, 6k5, 10k 230V вимагає на виході захисту від витоку та запобіжника або автомата, узгодженого з очікуваним навантаженням, а також відповідного перерізу кабелю. Другий вихід описаної серії відключається під час роботи від батареї. Ці властивості стосуються названої серії: переносити їх на інший інвертор без перевірки не можна.
Характеристика B чи C: потрібна перевірка відключення
Автомат має тепловий механізм для перевантаження та електромагнітний — для великих короткочасних струмів. Характеристики B, C і D відрізняються умовами електромагнітного спрацювання; це пояснено в розділі AC fuses and circuit breakers довідника Victron. Отже, однакова цифра номінального струму не робить автомати взаємозамінними.
Не варто приймати універсальне правило «на всі інвертори тільки B» або «C завжди підходить». Електрик має перевірити, як конкретне джерело забезпечує аварійне відключення в мережевому та автономному режимах. Важливі документація інвертора, характеристики апаратів і фактична схема. Самої заміни літери на корпусі недостатньо для висновку про безпеку.
Якщо автомат відключається під час запуску насоса, холодильника чи іншого споживача, спочатку потрібно встановити причину. Збільшувати номінал або міняти характеристику навмання не можна: це може послабити захист кабелю. Запишіть модель приладу, момент спрацювання та індикацію інвертора й передайте ці дані фахівцеві.
DC-захист акумулятора та PV-кола
На батарейній стороні потрібен захист, передбачений для конкретної DC-системи. У згаданій інструкції MultiPlus-II виробник прямо вимагає належного DC-запобіжника й достатнього перерізу батарейних кабелів. Тому наявність електронних функцій захисту батареї сама по собі не є підставою вилучати передбачений інструкцією зовнішній запобіжник.
Перед купівлею перевіряють не тільки ампери, а й застосовність апарата до потрібної напруги постійного струму, схеми полюсів та напрямку підключення за документацією. Окремо фахівець звіряє умови аварійного відключення батарейного кола. Не ставте звичайний AC-апарат у DC-коло лише тому, що він поміщається на DIN-рейку.
Батарейний кабель і сонячний стрінг — різні кола. Не копіюйте між ними номінал чи набір апаратів. Деталі DC-захисту, полярності та підбору для сонячних панелей розібрано в окремій статті про DC-автомат для панелей та інвертора.
Автомат, ПЗВ і відключення джерел виконують різні завдання
ПЗВ — пристрій захисного відключення за диференційним струмом. Його не слід плутати з окремим автоматом захисту від надструму. Якщо застосовано дифавтомат, перевіряють обидві функції та їхню відповідність схемі. Тип ПЗВ для інвертора беруть з документації моделі, а не обирають лише за назвою «гібридний».
Для названої вище серії MultiPlus-II виробник дозволяє ПЗВ типу A, пояснюючи це наявністю мережевого ізолювального трансформатора. Це модельне обґрунтування, а не дозвіл застосовувати тип A з будь-яким інвертором. Питання PE, нейтралі й роботи захисту під час переходу на резерв перевіряють у повній схемі, без самовільних перемичок.
Захист від надструму та безпечне відокремлення джерела також потрібно розрізняти. Інструкція MultiPlus-II вимагає засобів відключення AC і DC; якщо застосовано запобіжники, передбачають і окремі вимикачі відповідно до інструкції. Не вважайте кнопку на дисплеї достатнім підтвердженням знеструмлення клем.
Що передати електрику та що перевірити під час приймання
- Точні моделі інвертора й батареї, їхні інструкції та схему портів.
- Перелік резервних споживачів, зокрема двигунів і приладів із помітним пусковим навантаженням.
- Відомості про кабелі, їхню довжину та спосіб прокладання, якщо вони вже відомі.
- Перелік захисних апаратів із повним маркуванням, а не лише цифрою номіналу.
- Пояснення, який апарат захищає кожну ділянку й як відокремлюються всі джерела.
- Підтвердження перевірки захисту та перемикання в передбачених режимах. Власник не повинен самостійно створювати коротке замикання для тесту.
Селективність — це узгоджена робота захисних апаратів, щоб аварія на одній ділянці не вимикала зайвої частини системи. Не вважайте її доведеною лише тому, що ввідний автомат має більшу цифру номіналу. Попросіть фахівця пояснити, на яких характеристиках і документах ґрунтується вибір.
При запаху горілого, тріску, потемнінні корпусу або повторних відключеннях припиніть експлуатацію й зверніться до кваліфікованого електрика. Не відкривайте щит і не підтягуйте контакти під напругою. Для дистанційної консультації можна підготувати фотографію закритого щита та видимого маркування, але вона не замінює огляду й вимірювань.
