Монтаж проводки в будинку: організація етапів

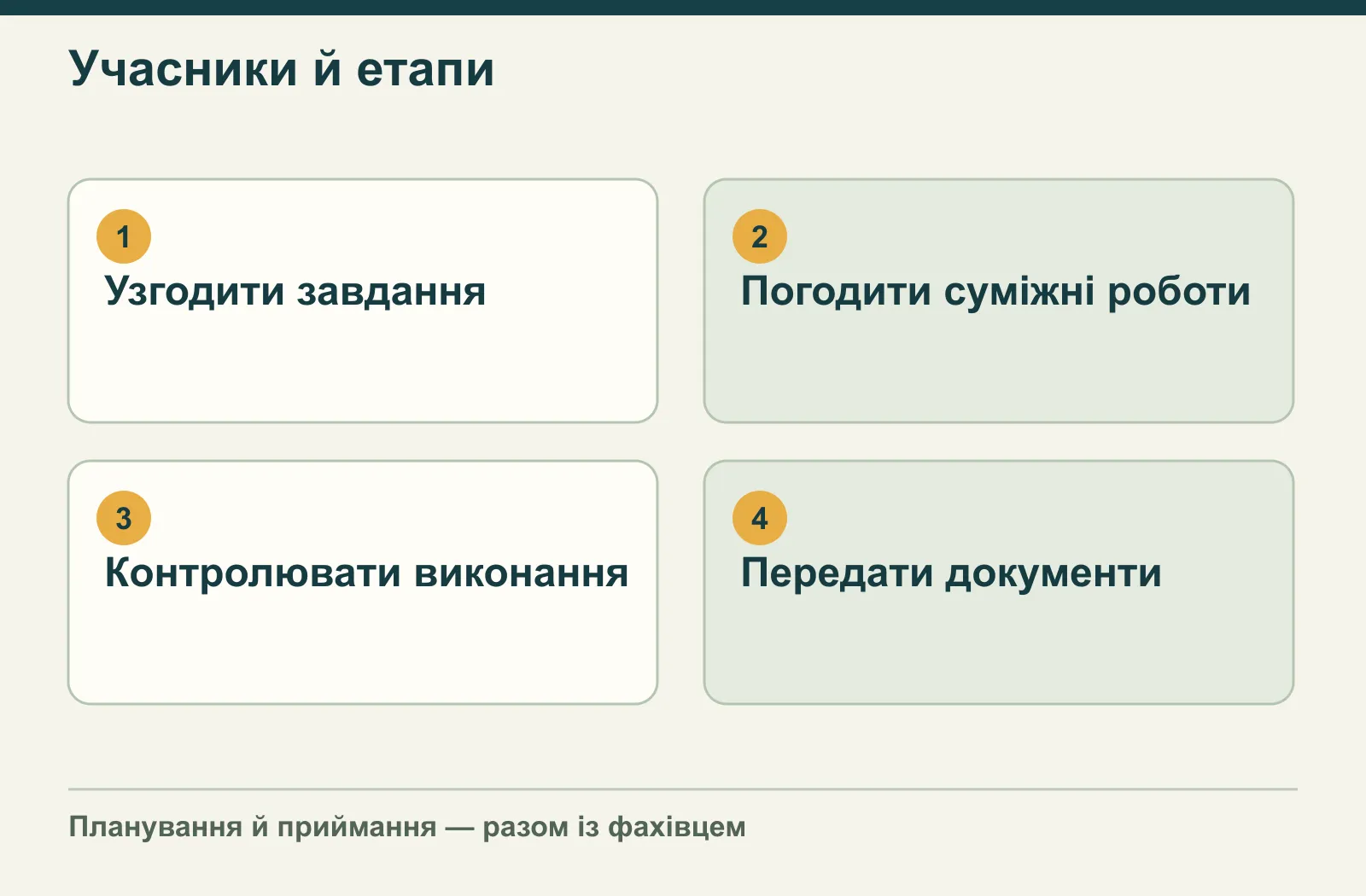

Монтаж електропроводки в будинку організовують за погодженим планом споживачів, груп, маршрутів і захисту. Маршрут для власника: вихідні дані → прокладання → контроль до закриття конструкцій → обладнання → фахові перевірки → передача фактичних схем. На кожному етапі потрібні відповідальний і зрозумілий результат. Це організація робіт, а не інструкція для самостійного з’єднання жил.
Це послідовність організації для власника. Електричні з’єднання, роботу зі щитом, вводом і вимірювання виконує компетентний фахівець. Не працюйте під напругою, не втручайтеся в облік і не додавайте тимчасове живлення навмання. За запаху гару, іскріння, тріску, диму чи спрацювання захисту припиніть користування й зверніться по допомогу.
Для будинку, який здається частинами, фіксуйте межі кожної готової ділянки. Фраза «перший поверх зроблено» не пояснює, чи завершені лінії до опалення, зовнішнього обладнання та інших систем, які з ним пов’язані.
Що має бути готове до прокладання
Перед прокладанням потрібні актуальні плани точок, відомість споживачів, маршрути та рішення щодо щита. Визначте, чи готові конструкції для відповідного етапу, чи погоджені проходи та чи є достатній доступ для виконання і контролю. Не замовляйте матеріали лише за чорновим планом приміщень.
- Перевірте версію документів у всіх виконавців.
- Погодьте моделі обладнання з особливими вимогами.
- Визначте межі робіт щодо вводу та зовнішніх мереж.
- Уточніть постачання матеріалів і погодження замін.
- Заплануйте обстеження частин, які вже існують і залишаються.
Якщо резервне живлення планується пізніше, передайте це завдання заздалегідь. Потрібно узгодити сумісність і безпечне перемикання; підключення резерву через звичайну розетку або саморобний кабель із двома вилками не допускайте.
Як узгодити будівельні роботи та електрику
Електричні маршрути взаємодіють із вентиляцією, сантехнікою, опаленням, оздобленням і кріпленням обладнання. Призначте спосіб погодження змін: хто бачить нову версію, хто перевіряє наслідки та хто дає команду продовжувати. Усна зміна на об’єкті не повинна залишитися лише в одного монтажника.
| Суміжний етап | Що погодити |
|---|---|
| Перекриття й оздоблення | Коли доступні маршрути та коли їх можна закривати. |
| Сантехніка й вентиляція | Проходи, технічні ніші та взаємне розташування. |
| Меблі й обладнання | Остаточні точки та доступ для обслуговування. |
| Благоустрій | Зовнішні траси до закриття покриттями чи ґрунтом. |
Якщо конструкція змінюється, спочатку перевірте пов’язані рішення з відповідальними фахівцями. Не переносіть кабель на інший маршрут без документування, навіть коли новий шлях здається коротшим і зручнішим.

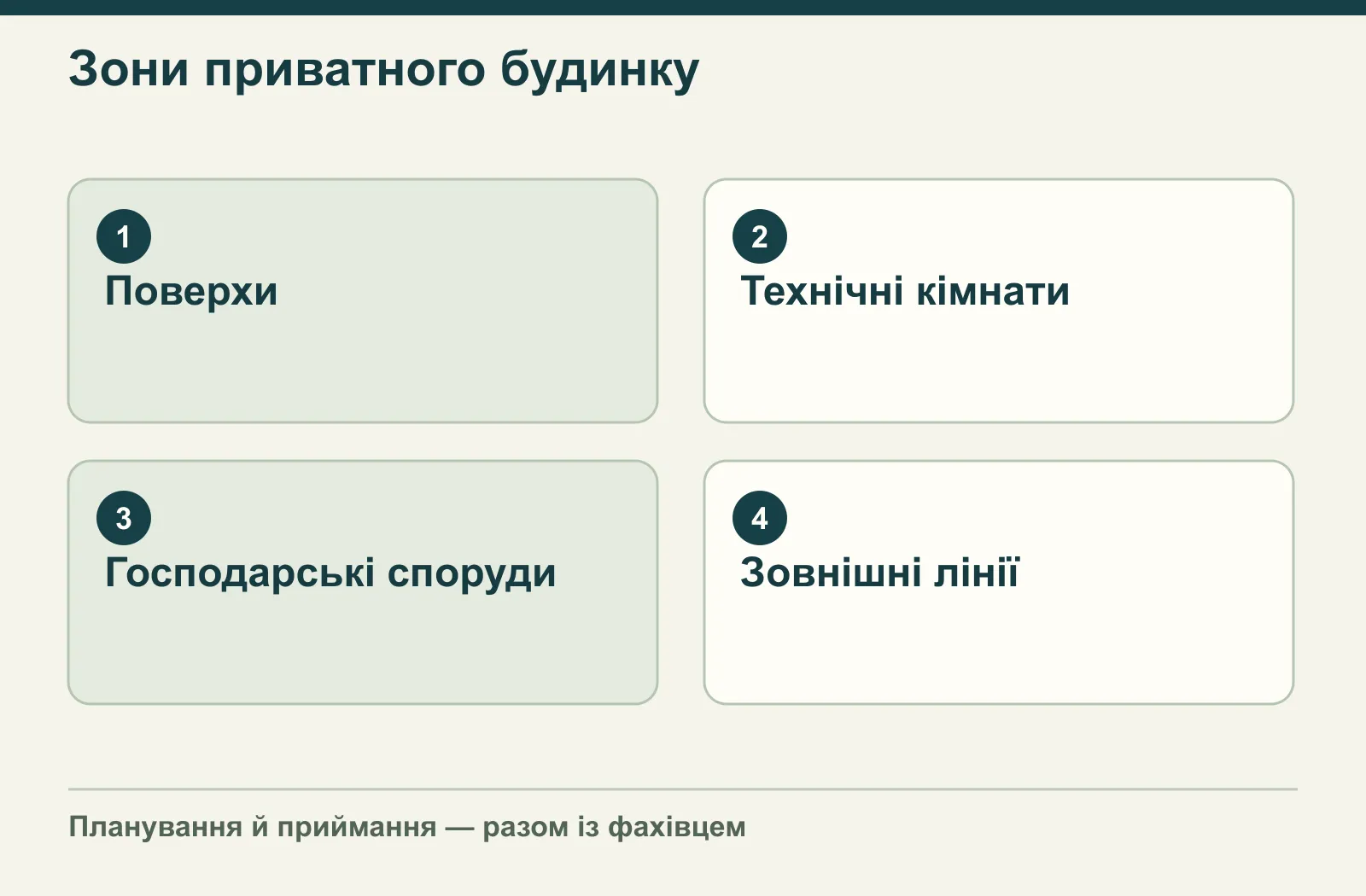

Окремі поверхи, технічні й зовнішні ділянки
Розбийте обсяг на зрозумілі зони, але зберігайте їх зв’язок із загальною схемою. Окрема господарська споруда не повинна з’являтися як випадкове продовження найближчої розетки. Для технічних систем важливо знати, які наслідки матиме їх відключення й як організовано обслуговування.
| Зона | Які вихідні дані зібрати | Коли рішення треба уточнити до монтажу |
|---|---|---|
| Поверхи й міжповерхові проходи | Плани точок, межі груп, розташування інженерних систем. | Якщо змінили планування, перекриття або порядок здавання поверхів. |
| Технічна кімната | Паспорти обладнання, потреби керування, умови сервісного доступу. | Якщо модель техніки ще не обрана або її відключення зупиняє важливу систему. |
| Гараж і майстерня | Перелік інструментів, режими роботи, пил і механічні впливи. | Якщо передбачається інше використання чи нове обладнання; побутова назва приміщення не визначає рішення. |
| Подвір’я та окрема споруда | Призначення лінії, маршрут, умови довкілля та вводи. | Якщо зовнішню ділянку додали пізніше. Її зв’язок із загальною установкою перевіряє проєктувальник, а не обирають найближчу розетку. |
Передавайте фахівцю перелік невизначених майбутніх споживачів. Нехай він пояснить, які підготовчі рішення можна прийняти зараз, а які залежать від моделей техніки. Довільний «запас» не замінює цих даних.

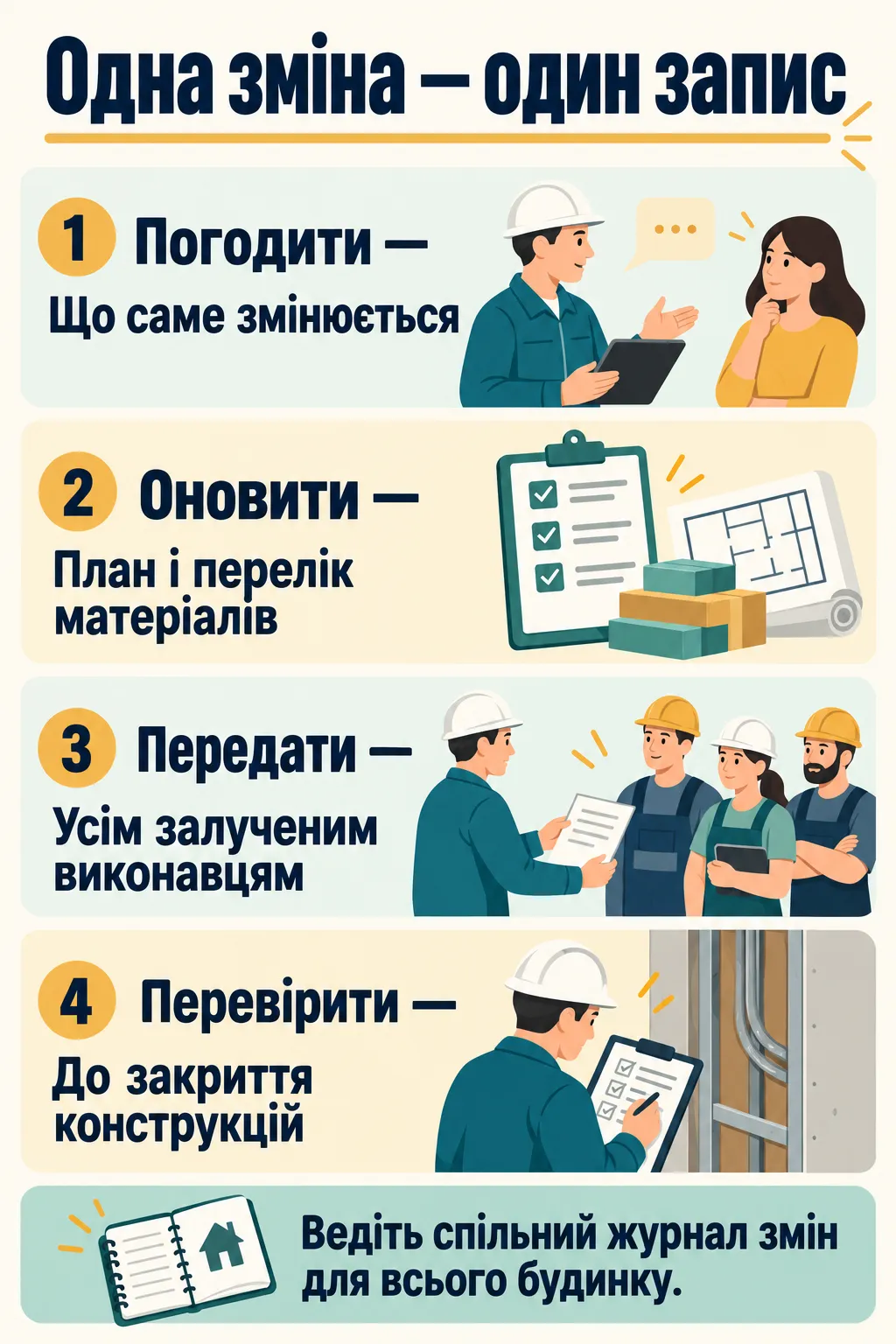

Я раджу вести один журнал змін для всього будинку. Коли кожен поверх має власний неузгоджений план, обслуговувати готову систему значно складніше.
Богдан Гнатюк — порада автора
Єдиний журнал тут — рекомендація для узгодження, а не назва обов’язкового нормативного документа. Записуйте дату, ділянку, погоджену зміну, відповідального та версію схеми. Вести записи може визначена сторона, але зміну технічного рішення погоджує відповідний фахівець. Окремі журнали поверхів також можливі, якщо є спільний реєстр версій: інакше виконавець може отримати застарілий план, а власник — не зрозуміти фактичні межі перевірки.
Умовний приклад: зовнішню лінію запланували після завершення внутрішнього монтажу. Перед її додаванням потрібно перевірити загальну схему, маршрут і нові споживачі. Це окреме погоджене рішення, навіть якщо відстань здається невеликою. Зафіксуйте його в загальній документації будинку, щоб майбутній сервіс не шукав походження живлення за здогадками. Для незавершених ділянок запишіть їхній фактичний статус і обмеження користування.
З’єднання та доступ для обслуговування
З’єднання та обладнання встановлюють за погодженим рішенням і документацією виробів. До закриття ніш потрібно знати, які вузли залишаються доступними та як до них дістатися після оздоблення. Власник погоджує доступність і отримує документи; самостійний огляд відкритих електричних частин не потрібний.
Для приймання з’єднань попросіть показати документацію фактично використаних виробів. Назва коробки або кабелю не підтверджує сумісності всіх елементів. Власник звіряє документи й погоджений доступ; придатність технічного рішення та якість виконання визначає електрик. Розкривати з’єднання для самостійного контролю не потрібно.
| Що показує виконавець | Що уточнити власнику |
|---|---|
| Точне позначення з’єднувача | Чи стосується інструкція саме встановленого виробу, а не схожої серії. |
| Відомості про провідники | Як фахівець перевірив відповідність матеріалу й виконання жил документації з’єднання. |
| Умови застосування | Чи враховані місце встановлення та вимоги виробника до всіх елементів. |
| Схема та доступ | Де розташовані вузли, як вони промарковані й який доступ залишиться після оздоблення. |
Умовний приклад. Якщо під час закупівлі замінили позицію з’єднувача, потрібно погодити її придатність до використання. Збіг зовнішнього вигляду не підтверджує однакових характеристик. Збережіть точні назви фактично застосованих виробів разом зі схемою та результатами потрібних перевірок.
Професійний довідник Schneider Electric розглядає встановлення й перевірку установки в контексті проєктування та координації захисту. Не приймайте як обґрунтування лише марку окремого виробу. Потрібна сумісність у складі системи, від ліній до домашнього електрощита. Це міжнародний професійний орієнтир; чинні вимоги для конкретного українського об’єкта фахівець перевіряє окремо.
Маркування створюють за фактичними лініями, а схему оновлюють після погоджених змін. Попросіть пояснити межі відключення й користування без відкривання щита. Якщо частину системи не завершено, це має бути вказано явно.

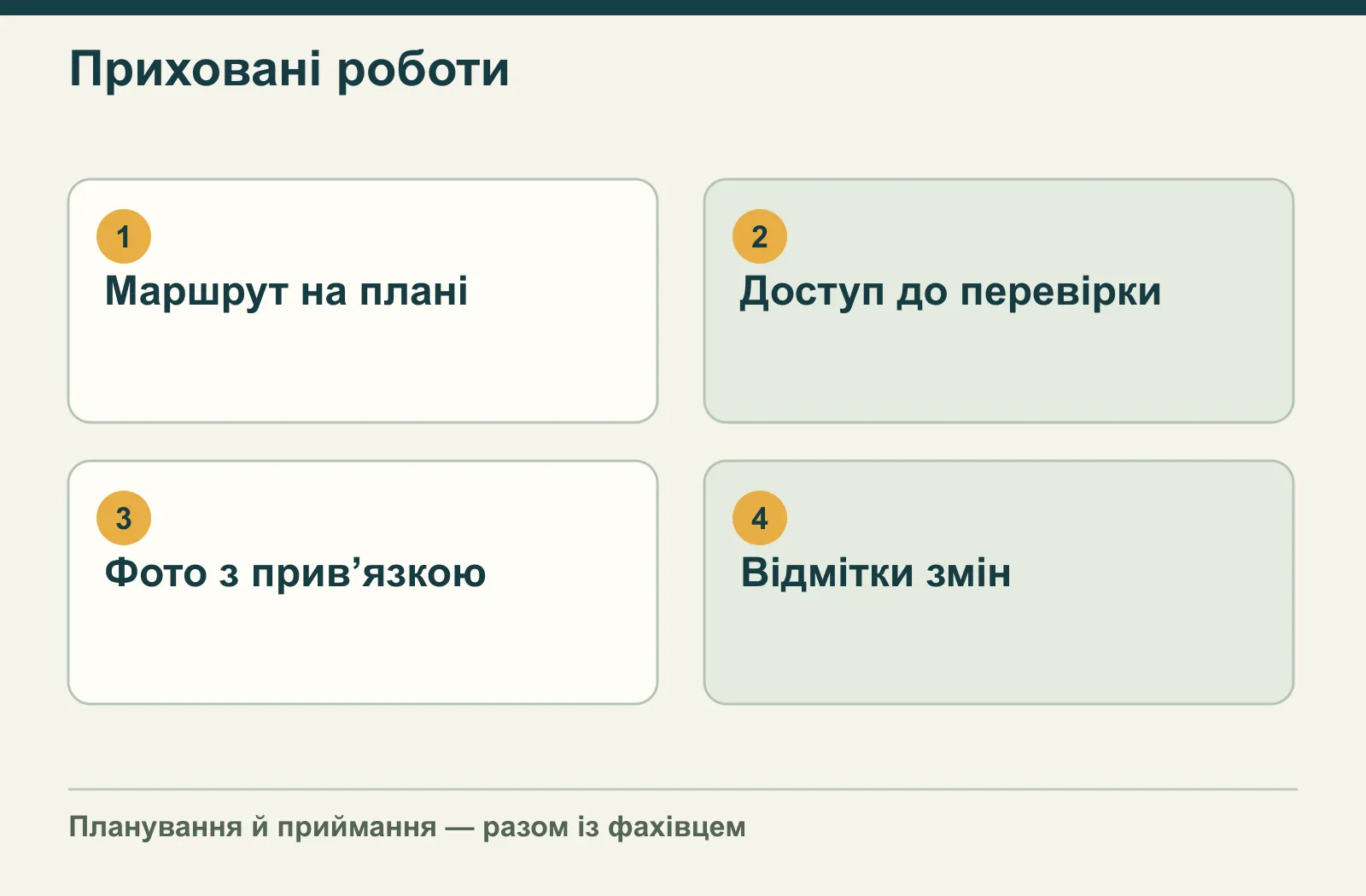

Приймання прихованих робіт
Для прихованих робіт потрібна контрольна точка до закриття. Визначте, хто перевіряє виконання, що документує монтажник і який результат має отримати власник. Фото з невідомої кімнати без прив’язки до плану не дозволить упевнено користуватися інформацією під час наступного ремонту.
| Підтвердження | Що має бути зрозуміло |
|---|---|
| Фото й план | Яка ділянка показана та де фактично проходить маршрут. |
| Матеріали | Які саме вироби застосовані й які заміни погоджені. |
| Контроль | Що перевірено, коли та відповідальною особою. |
| Відхилення | Що змінилось від початкового рішення та де це записано. |
- Повідомити про готовність ділянки до приймання.
- Зіставити фактичне виконання з планом.
- Зафіксувати зміни й виконані перевірки.
- Погодити перехід до закриття конструкцій.
Не закривайте ділянку лише через поспіх суміжного підрядника. Подальший доступ може потребувати окремих будівельних робіт і не дасть можливості повністю оцінити початкове виконання.

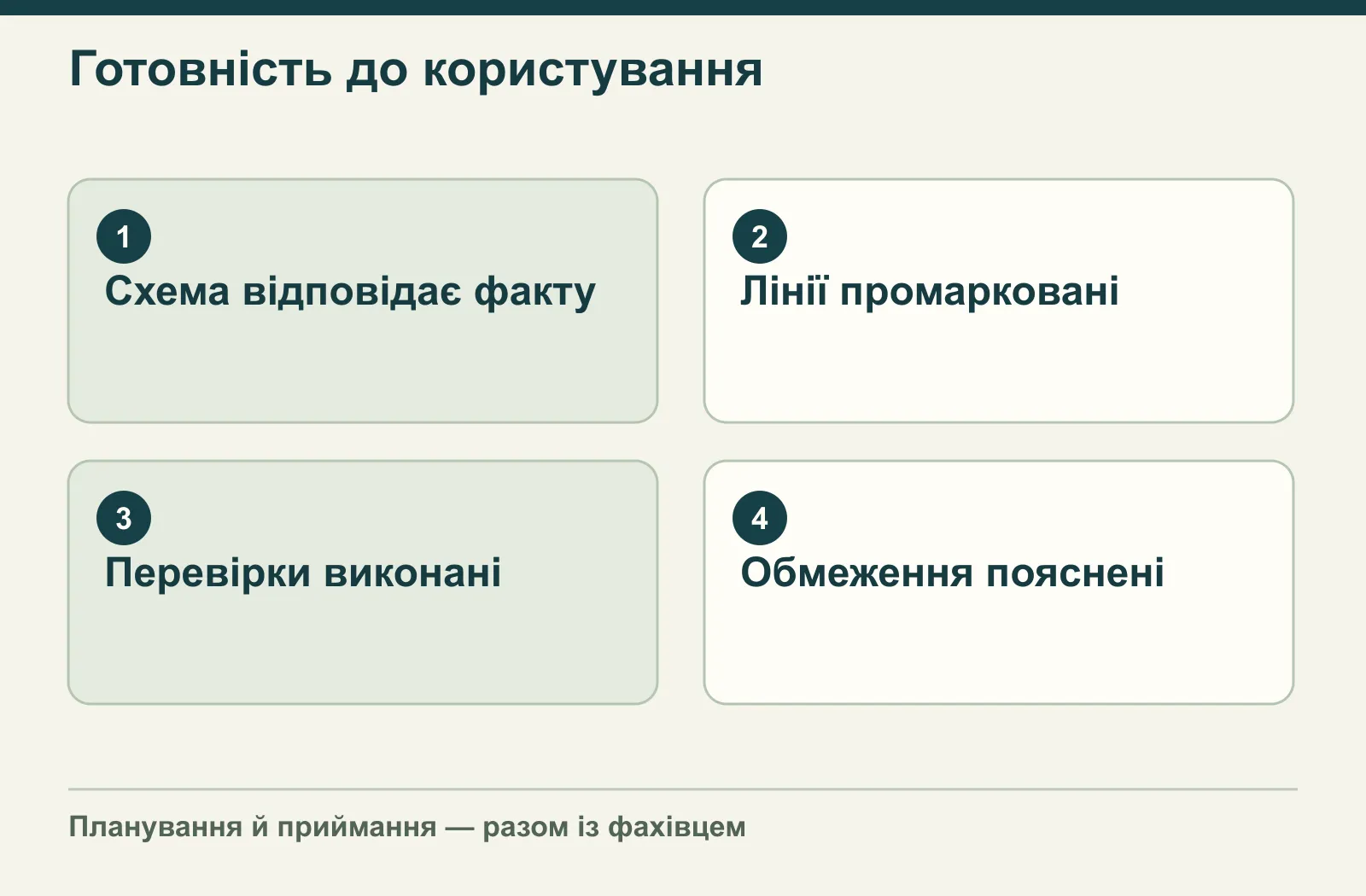

Перевірка й передача будинку власнику
До звичайного користування компетентний фахівець виконує потрібні перевірки фактичної установки. Власнику передають актуальні схеми, відомості ліній, маркування, документацію виробів і результати перевірок. Самостійний запуск усієї техніки не підтверджує електробезпеки.
- Зіставте готові зони з погодженим обсягом.
- Отримайте пояснення невиконаних ділянок та обмежень.
- Переконайтеся, що схеми відображають зміни.
- Уточніть порядок користування й звернення при несправності.
- Збережіть комплект для наступного обслуговування.
Підгоряння, тріск і спрацювання захисту — привід припинити користування та звернутися до електрика; ці ознаки наводить і Electrical Safety First. Не збільшуйте автомат і не обходьте захист заради завершення робіт. Причину потрібно встановити до повернення відповідної ділянки в експлуатацію. Британське джерело використане для загальних ознак електричної небезпеки; його закони та строки перевірок не подаються як українські вимоги.
