Комплектні трансформаторні підстанції АЙСЕН

28

Потрібно швидко й безпечно організувати електропостачання для виробництва, будмайданчика, складу, ферми або нового житлового кварталу? У більшості випадків найпрактичніший шлях — комплектні трансформаторні підстанції АЙСЕН, бо це готовий вузол приймання, перетворення та розподілу електроенергії “в одному корпусі”.

Детальніше категорію та варіанти виконань можна переглянути тут: комплектні трансформаторні підстанції АЙСЕН — з прикладами типових КТП (зокрема кіоскових і щоглових) та можливістю замовлення під ваші параметри.

Нижче — зрозумілий гід: які комплектні трансформаторні підстанції АЙСЕН бувають, як обрати конфігурацію без помилок, що підготувати для замовлення, і як пройти шлях до запуску без “переробок і нервів”.

Чому КТП — це практичне рішення для бізнесу й інфраструктури

Що таке комплектна трансформаторна підстанція простими словами

Комплектна трансформаторна підстанція (КТП) — це заводський комплект електрообладнання, який приймає електроенергію середньої напруги (часто 6–10 кВ), перетворює її на низьку напругу (зазвичай 0,4 кВ) і роздає споживачам через захисти та комутацію. Простими словами: це “перехідник” між мережею та вашим об’єктом, тільки дуже відповідальний.

Саме тому комплектні трансформаторні підстанції АЙСЕН зазвичай розглядають тоді, коли потрібні:

• швидкий запуск електропостачання;
• зрозуміла комплектація і документація;
• безпека персоналу та обладнання;
• компактність і захист від погодних умов.

З чого складається КТП: базові вузли та їх роль

Типова КТП має кілька ключових частин:

1. Ввід середньої напруги (ВН)
   Тут розміщуються комутаційні апарати, запобіжники/вимикачі, елементи захисту та блокування.

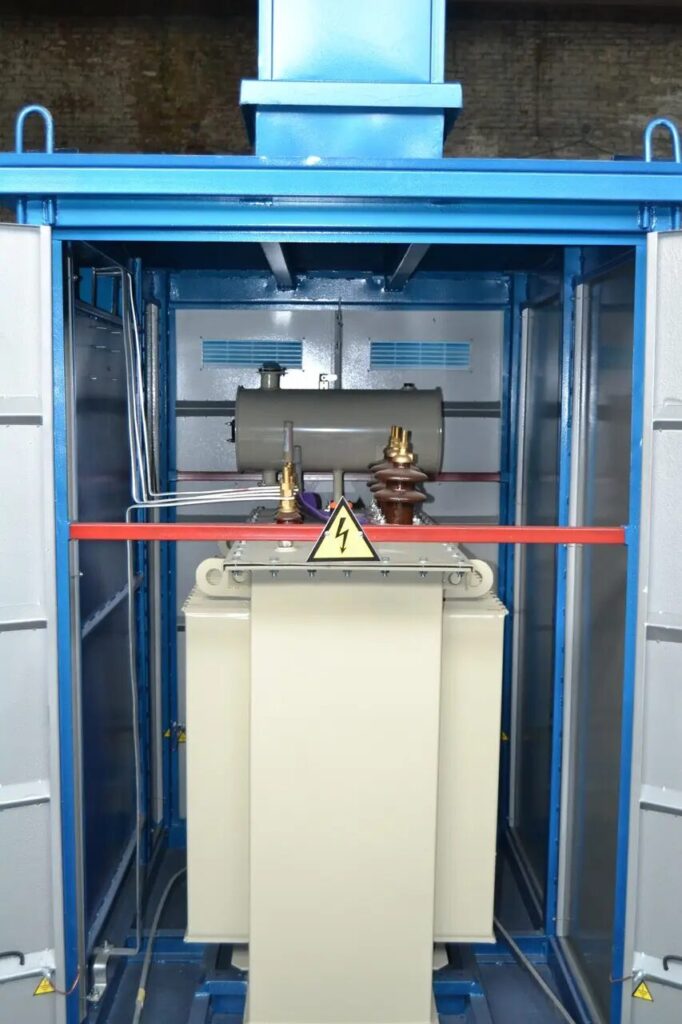

2. Силовий трансформатор
   Серце підстанції. Саме він “переводить” напругу на потрібний рівень.
3. Розподіл низької напруги (НН, 0,4 кВ)
   Автомати/вимикачі, шини, відхідні лінії, інколи — вузол обліку, АВР, автоматика.
4. Корпус, вентиляція, захист, сервісні елементи
   Здавалося б дрібниці, але вони вирішують щоденну експлуатацію: двері, замки, блокування, вентиляційні рішення, освітлення тощо.

На практиці саме “корпус + захист + доступ для обслуговування” відрізняють рішення, з якими легко працювати, від рішень, які постійно “вимагають уваги”.

Де найчастіше ставлять КТП: типові сценарії

Комплектні трансформаторні підстанції АЙСЕН зазвичай розглядають для:

• виробництв і складів (де важлива надійність і можливість розширення);
• будмайданчиків (де потрібна швидкість запуску);
• сільського господарства (ферми, елеватори, насосні);
• житлових кварталів, ОСББ, котеджних містечок;
• об’єктів інфраструктури (зв’язок, водоканали, невеликі станції).

Які бувають комплектні трансформаторні підстанції АЙСЕН

За даними виробника, у лінійці є рішення різних типів (зокрема кіоскові та щоглові), а також можливість виготовлення під індивідуальні параметри. Це важливо: коли є “типове” — старт швидший, коли потрібне “під вас” — є куди додати опції та узгодити нестандарт.

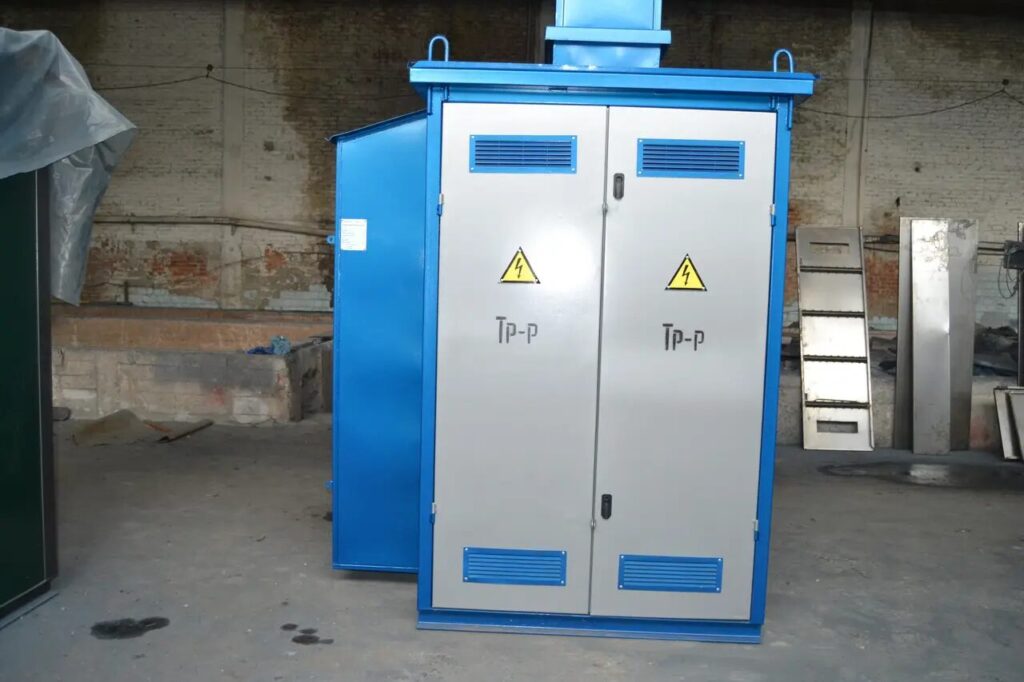

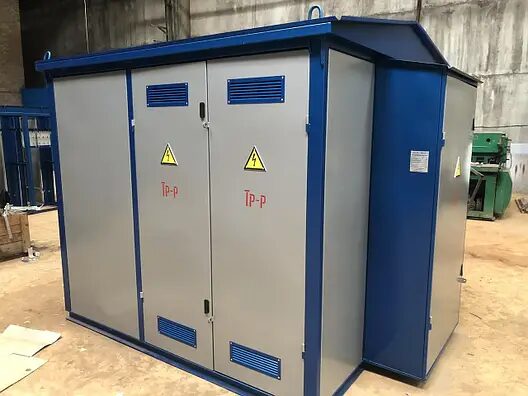

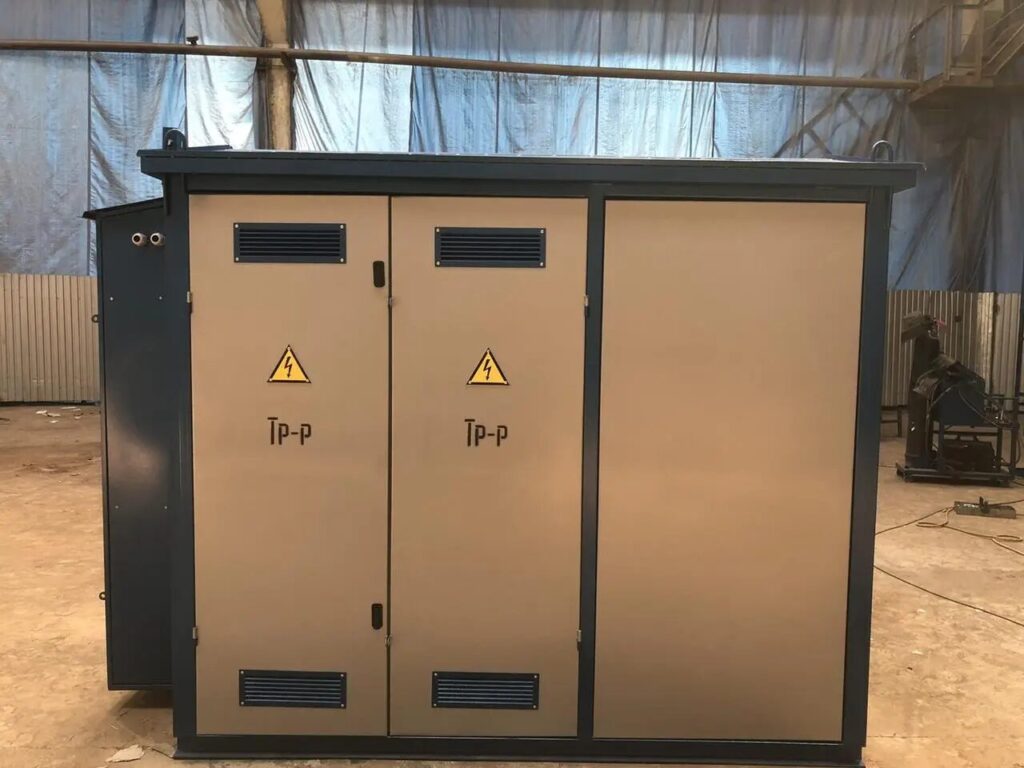

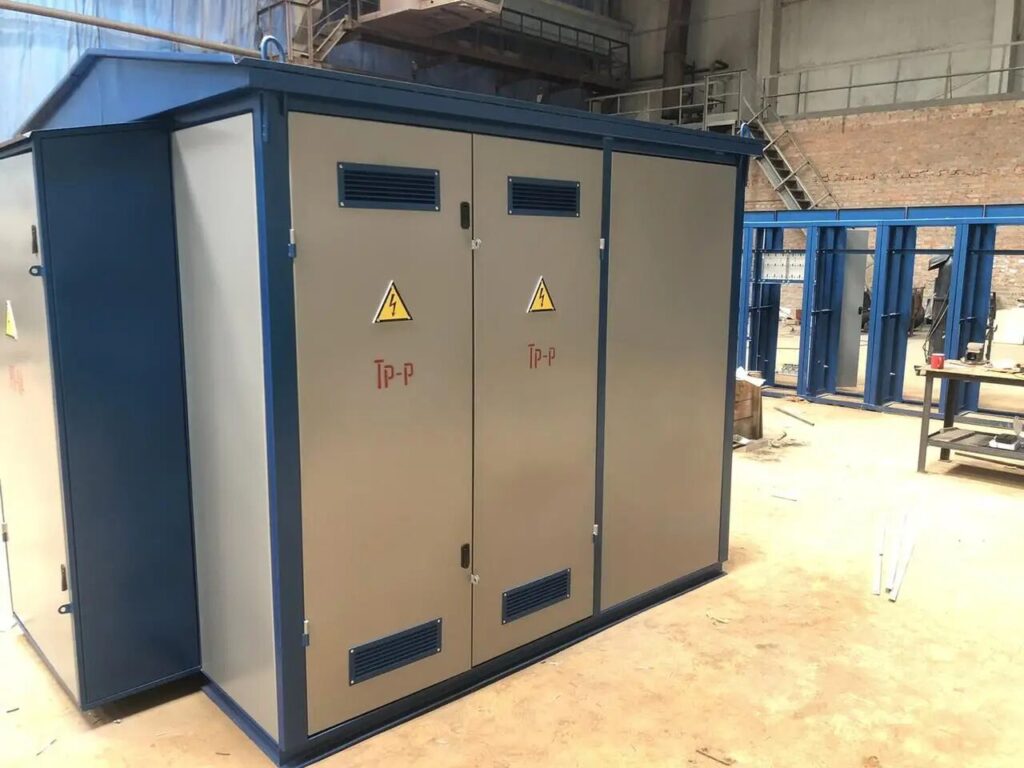

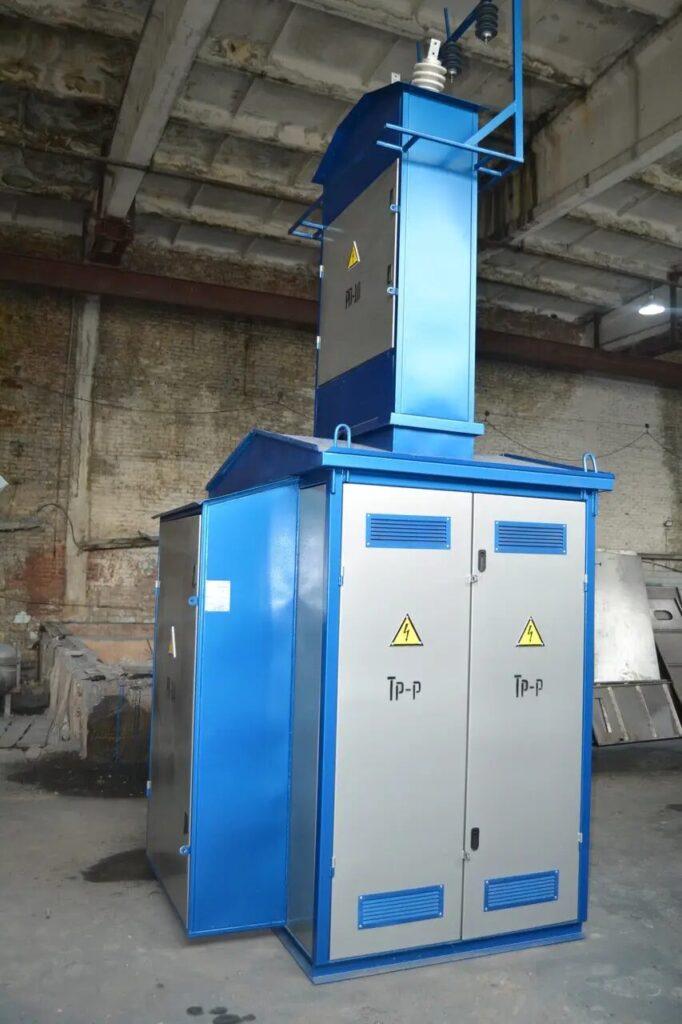

Кіоскові КТП: коли потрібна “закрита станція”

Кіоскове виконання — це закрита компактна підстанція, де все розміщено всередині корпусу. Такі рішення часто беруть, коли:

• потрібен кращий захист від доступу сторонніх;
• важлива акуратність розміщення в міському/промисловому середовищі;
• хочеться зручний доступ для обслуговування через двері/відсіки.

Кіоскові КТП широко застосовуються на промислових і сільськогосподарських об’єктах, будівельних майданчиках тощо.

Щоглові КТП: коли важлива швидкість і економія місця

Щоглове виконання часто обирають там, де:

• обмежено місце на землі;
• мережі мають “повітряний” характер;
• потрібне просте рішення для невеликих споживачів.

Перевага — компактність і швидкий монтаж. Компроміс — більш “відкрита” специфіка, тому питання безпеки та доступу треба продумувати особливо уважно.

Тупикова чи прохідна: як не помилитися зі схемою

Одна з типових помилок — замовити не ту схему приєднання.

• Тупикова КТП: лінія заходить і на цьому закінчується (одне приєднання з боку ВН).
• Прохідна КТП: лінія “проходить” через підстанцію далі (два приєднання з боку ВН).

Як вибрати швидко:

• якщо у вас один ввід і немає продовження лінії — найчастіше тупикова;
• якщо підстанція стоїть “у розриві” лінії й має зберегти транзит — прохідна.

Опції, які реально спрощують експлуатацію

На практиці зручність КТП — це не лише “кВА і кВ”. Виробник, зокрема, акцентує на безпекових та експлуатаційних рішеннях: блокування/фіксатори, природна вентиляція, можливість встановити освітлення та датчики, наявність сертифікації й документів.

Ось список опцій, які часто “окупаються” з першого року:

• освітлення всередині (ви не працюєте з ліхтариком — дрібниця, а приємно);
• датчик руху/відкриття дверей (контроль доступу);
• антивандальні елементи (особливо в публічних місцях);
• покращена вентиляція (ресурс обладнання і менше перегрівів);
• підготовка під АВР/облік/диспетчеризацію (якщо плануєте розвиток).

Так комплектні трансформаторні підстанції АЙСЕН можна підігнати під реальні умови об’єкта, а не під “середню температуру”.

Як обрати КТП без помилок: 17 критеріїв, які вирішують все

Нижче — чекліст, який зазвичай використовують інженери та енергетики. Якщо пройти його послідовно, шанс помилки різко падає. І так, саме тут комплектні трансформаторні підстанції АЙСЕН найзручніше порівнювати — по параметрах, а не по “вигляду”.

Критерії 1–7: потужність, напруга, схема, захист

1. Потрібна потужність (кВА)
   Рахуйте не “впритул”. Типовий запас — 10–30% (залежить від характеру навантаження).
2. Клас напруги ВН (6 або 10 кВ, інколи інші)
   Це визначає комплектацію вводу та апаратури.
3. Напруга НН (частіше 0,4 кВ)
   Під ваші лінії, щити, двигуни, освітлення.
4. Тупикова чи прохідна схема
   Повертаємось до логіки мережі: транзит чи “кінець лінії”.
5. Кількість трансформаторів (1 або 2)
   Один — дешевше й простіше. Два — резервування і гнучкість, але дорожче.
6. Тип трансформатора (оливний/сухий) і вимоги до місця
   Залежить від пожежних вимог, середовища та доступного майданчика.
7. Захисти та комутація
   Головне питання: що саме має відключатися при аварії, і як швидко. Тут краще “перебдєти”, ніж потім ловити ремонти кабелів і простої.

Критерії 8–12: клімат, корпус, вентиляція, шум

8. Умови навколишнього середовища
   Пил, волога, низькі температури, сонце — все це впливає на корпус і вентиляцію.
9. Антикорозійний захист і якість фарбування
   Звучить “не технічно”, але якщо корпус іржавіє — з часом з’являються реальні проблеми.
10. Вентиляція
    Природна чи посилена — залежить від тепловиділення, місця встановлення та режимів роботи.
11. Шум і розміщення поруч із людьми
    Якщо КТП біля житла/офісу — шум трансформатора може стати питанням.
12. Доступ для обслуговування
    Відкривання дверей, проходи, можливість безпечно працювати всередині. Тут працює правило: “зручно сьогодні — безпечно завтра”.

Критерії 13–17: облік, автоматика, документи, сервіс

13. Вузол обліку (комерційний/технічний)
    Одразу узгодьте, де і як стоїть лічильник, трансформатори струму/напруги, пломбування.
14. АВР (автоматичне введення резерву), якщо потрібно
    Для об’єктів, де простій дорогий (холодильні склади, виробництво, ІТ).
15. Сумісність із вашими щитами/кабелями/ввідними пристроями
    Щоб не було “перехідників на коліні”.
16. Документація і приймання
    Паспорти, схеми, маркування, протоколи — без цього введення в експлуатацію перетворюється на квест. Виробник зазначає наявність необхідних сертифікатів і документів.
17. Сервіс і підтримка
    Хто консультує, хто допомагає з підбором, хто відповідає на питання після запуску.

Таблиця-підказка: що підійде під ваш об’єкт

Сценарій	Що зазвичай обирають	Чому
Будмайданчик	Кіоскова КТП (швидкий монтаж)	Захист, компактність, готовність до роботи
Сільська мережа/невеликий споживач	Щоглова КТП	Економія місця, простота
Виробництво зі зростанням навантаження	Кіоскова/модульна з запасом і під АВР	Масштабування без переробок
Житловий сектор	Кіоскова з антивандальними рішеннями	Безпека і контроль доступу

У більшості реальних кейсів “виграють” рішення, де всі 17 пунктів проговорені до замовлення. Саме так комплектні трансформаторні підстанції АЙСЕН купують без неприємних сюрпризів: не тому, що “дорожче”, а тому, що “правильно”.

Проєктування, монтаж і введення в експлуатацію

Тут працює проста логіка: добре спроєктована КТП монтується швидко, а погано спроєктована — “доводиться” на місці. А доведення на місці в електриці — це майже завжди зайві витрати.

Які дані підготувати перед замовленням

Щоб виробник/постачальник підібрав комплектні трансформаторні підстанції АЙСЕН під задачу, зазвичай готують коротке ТЗ:

• потужність (кВА) і перспективу росту;
• клас напруги ВН і напруга НН;
• схема (тупикова/прохідна), кількість вводів;
• категорія надійності (чи потрібен резерв/АВР);
• умови встановлення (вулиця, пил, волога, температура);
• вимоги до обліку та узгодження з оператором мережі.

Доставка, фундамент, заземлення: що перевірити

Короткий “польовий” чекліст:

• фундамент/основа готові й відповідають масі та габаритам;
• під’їзд техніки (кран/маніпулятор) забезпечено;
• заземлення виконане за проєктом і перевірене вимірюваннями;
• кабельні вводи/траншеї підготовлені;
• огородження/зона безпеки продумані (особливо в людних місцях).

Пусконалагодження та випробування

Після монтажу важливо не “включити й забути”, а пройти базові етапи:

• перевірка затяжки з’єднань;
• перевірка фазування та уставок захистів;
• тестування автоматики (якщо є);
• контроль ізоляції, заземлення, ланцюгів керування;
• пробний пуск і контроль нагрівів/роботи вентиляції.

Саме тут стає видно, чи “зійшлося” все, що закладали в ТЗ.

Типові помилки замовників і як їх уникнути

1. Замовили потужність “впритул” → через рік потрібна заміна.
2. Не узгодили схему (тупикова/прохідна) → переробка приєднання.
3. Не продумали облік → затримки з пломбуванням/прийманням.
4. Зекономили на захистах → аварії коштують дорожче.
5. Не врахували доступ до обслуговування → кожне ТО перетворюється на “акробатику”.

Якщо пройти ці ризики заздалегідь, комплектні трансформаторні підстанції АЙСЕН стають рішенням “поставив і працює”, а не “поставив і доробляю”.

FAQ: часті питання про КТП

Висновок

Якщо вам потрібне передбачуване електропостачання без затяжних “доробок”, комплектні трансформаторні підстанції АЙСЕН варто підбирати не за одним параметром, а за системним чеклістом. Пройдіть 17 критеріїв, визначте тип (кіоскова/щоглова, тупикова/прохідна), продумайте облік і захист — і тоді КТП стає рішенням “під ключ”, яке працює роками.
