Що саме ви підключаєте і до чого

Чому взагалі виникає питання підключення сонячних панелей

Багато хто купує панелі, зарядну станцію чи акумулятори “на емоціях”, а далі стикається з реальністю: дроти не підходять, роз’єми інші, напруга не збігається, станція не заряджається так, як обіцяли. У найгіршому випадку — перегріті кабелі, оплавлені роз’єми, вибиті автомати. Ви відкрили цю інструкцію не просто з цікавості, а щоб зрозуміти, як підключити сонячні панелі так, щоб воно працювало стабільно й безпечно.

Я бачу ці помилки в реальних щитах: переплутані полярності, завищена напруга на контролері, тонкий кабель на потужну станцію. Усе це можна попередити, якщо спочатку розібратися, що саме і до чого ви під’єднуєте.

Основні сценарії: що до чого ми підключаємо

Підключення сонячних панелей завжди зводиться до одного з трьох сценаріїв. Від цього залежить схема, кабель, захист і взагалі — чи буде воно працювати.

• Панелі → контролер заряду → акумулятор → інвертор/споживачі
• Панелі → мережевий інвертор для сонячних панелей → електрощит будинку
• Панелі → порт DC на зарядній станції (EcoFlow, Bluetti тощо)

У кожному з цих варіантів є свої обмеження по напрузі й струму, і саме під них ми будемо вибирати спосіб з’єднання — послідовно чи паралельно, тип і переріз кабелю, роз’єми MC4 та захист.

Підключення сонячних панелей до акумулятора (через контролер заряду)

Прямо до акумулятора панель вішати не можна — потрібен контролер заряду (PWM або MPPT). Саме він “узгоджує” напругу панелей з напругою акумулятора 12/24/48 В і захищає батареї від перезаряду.

Далі базова логіка:

Панелі підключаємо до входу PV на контролері, акумулятор — до виходу BAT. Напруга масиву панелей повинна бути в межах, які допускає контролер, тому питання як підключити сонячні панелі послідовно чи паралельно тут критичне: послідовно ми піднімаємо напругу, паралельно — струм.

Підключення до будинку через мережевий або гібридний інвертор

Якщо мета — живити будинок і зменшити рахунки, тоді схема інша: панелі підключаються до мережевого інвертора для сонячних панелей або гібридного інвертора, а вже він — до щита будинку.

Тут напруга масиву панелей, як правило, значно вища (200–500 В DC і більше). Це означає:

• майже завжди послідовне або комбіноване послідовно-паралельне з’єднання;
• вищі вимоги до ізоляції кабелю та якості з’єднань MC4;
• особлива увага до захисту від перенапруг і правильних автоматів.

У статті я покажу, як по специфікації інвертора зрозуміти, скільки панелей в “стрінг” можна ставити і яким чином їх з’єднати.

Підключення до портативної зарядної станції

Окремий сценарій — коли ви думаєте, як підключити сонячну панель до акумулятора, але насправді маєте зарядну станцію “2 в 1”: там уже є свій контролер і акумулятор усередині. Такі станції мають вхід PV, часто з обмеженнями типу: 10–60 В DC, до 10 А.

У цьому випадку завдання — зібрати масив панелей так, щоб його напруга й струм не перевищували паспортні дані входу станції. Далі через кабелі з роз’ємами MC4 і перехідники підключаємося до станції. Детальні розрахунки та приклади я дам у наступних розділах.

У цій інструкції ми по кроках розберемо, як підключити сонячні панелі у кожному з цих сценаріїв: вибір між послідовним і паралельним з’єднанням, підбір кабелю, робота з MC4, базові розрахунки напруги й струму та обов’язкові заходи безпеки, після яких систему не буде страшно залишати без нагляду.

Базові елементи системи: панель, контролер, акумулятор, інвертор, зарядна станція

Сонячні панелі: джерело постійного струму

Будь-яка система починається з панелей. Вони перетворюють сонячне світло на постійний струм (DC). У кожної панелі є три ключові параметри: напруга, струм і потужність при стандартних умовах (Voc, Vmp, Isc, Imp, W).

Коли ви думаєте, як підключити сонячні панелі, насправді ви працюєте з цими цифрами. Саме вони визначають, чи можна з’єднати панелі послідовно, скільки їх улізе в один “стрінг”, який потрібен контролер чи вхід зарядної станції, і який кабель витримає потрібний струм.

“Спочатку дивимося паспортні дані панелі та обладнання, а вже потім беремося за дроти.”

Типова помилка — змішувати в один ланцюг панелі з різною потужністю та напругою. Це не заборонено фізично, але майже завжди знижує ефективність і ускладнює розрахунки.

Контролер заряду: посередник між панелями та акумулятором

Контролер заряду ставиться між панелями та акумулятором. Він стежить, щоб акумулятор не перезаряджався і не «кипів», а також щоб напруга й струм від панелей були для нього безпечними.

Є два основних типи контролерів:

• PWM — простіші, дешевші, але менш ефективні, особливо на великих масивах панелей;
• MPPT — дорожчі, зате краще витискають потужність з панелей і гнучкіші щодо напруги.

Від вибору контролера напряму залежить, як підключити сонячну панель до акумулятора: яку загальну напругу можна набрати послідовним підключенням, який максимальний струм допустимий, і чи є сенс робити паралельні гілки.

Акумулятори: запас енергії

Акумулятори зберігають енергію, щоб ви могли користуватися нею ввечері, вночі або під час відключень. Вони бувають свинцево-кислотні (AGM, GEL) та літієві (LiFePO₄). Основне, що важливо для підключення: робоча напруга (12/24/48 В) та ємність (А·год).

Напруга акумуляторного блоку визначає, яку конфігурацію панелей і контролера ви оберете, а також який інвертор підійде. Неправильне узгодження тут — це перевантажений контролер, недозаряд або, навпаки, “вбивство” батарей за пару сезонів.

Інвертор: перетворення DC у 220 В

Інвертор перетворює постійний струм із акумуляторів або панелей на змінну напругу 220 В, якою живляться більшість приладів у домі чи бізнесі.

Основні типи інверторів:

• офлайн (автономні) — працюють від акумуляторів, використовуються там, де немає мережі або вона дуже нестабільна;
• гібридні — можуть працювати і від панелей, і від акумуляторів, і від мережі, керують пріоритетами живлення;
• мережевий інвертор для сонячних панелей — працює тільки з мережею, без акумуляторів, віддає енергію прямо в електрощит.

Коли ви плануєте, як підключити сонячні панелі до будинку, саме інвертор диктує допустиму напругу і струм по ланцюгу панелей. Від цього залежить, скільки панелей і якого типу можна з’єднати послідовно, а де потрібне паралельне або комбіноване з’єднання.

Зарядна станція: “все в одному” для мобільних рішень

Портативні зарядні станції (EcoFlow, Bluetti та інші) — це готовий блок, де вже є: контролер заряду, акумулятор, інвертор і своя автоматика. Зовні ви бачите лише кілька роз’ємів, один з яких — вхід для сонячних панелей.

Для них питання як підключити сонячні панелі до зарядної станції зводиться до двох речей: не вийти за рамки допустимої напруги та струму на вході PV і правильно підібрати схему з’єднання панелей (послідовно чи паралельно). Внутрішня логіка заряду вже «зашита» виробником, і втручатися в неї не потрібно.

Далі в статті я детально покажу, як кожен із цих елементів впливає на вибір схеми підключення, перерізу кабелів та кількості панелей у стрінгу, щоб система працювала без перегрівів і сюрпризів.

Послідовне та паралельне підключення сонячних панелей: що це і коли що вибирати

Що таке послідовне та паралельне підключення на практиці

Коли ви вирішуєте, як підключити сонячні панелі, перше питання — “послідовно чи паралельно?”. Ці два способи дають зовсім різну напругу й струм на виході масиву.

Спрощено:

• Послідовне підключення — “плюс” однієї панелі до “мінуса” іншої. Напруга додається, струм лишається таким, як у однієї панелі.
• Паралельне підключення — усі “плюси” разом, усі “мінуси” разом. Струм додається, напруга лишається як в однієї панелі.

Це критично для вибору контролера, інвертора або входу зарядної станції: у кожного є свій діапазон допустимої напруги (Voc, Vmp) та максимум струму.

Послідовне з’єднання: підвищуємо напругу

У послідовному ланцюзі ми складаємо напругу кількох панелей. Наприклад, дві панелі по 40 В робочої напруги (Vmp) дадуть приблизно 80 В Vmp і той самий струм Imp.

Де це вигідно:

• MPPT-контролери для систем 24/48 В, яким потрібна вища напруга від панелей (часто 70–150 В і більше);
• мережевий інвертор для сонячних панелей, де робочий діапазон стрінгу, наприклад, 200–500 В DC;
• довгі лінії від даху до щита — вища напруга означає менший струм, менші втрати й тонший кабель.

Мінус послідовного з’єднання — “ефект найслабшої ланки”: затінена чи слабша панель тягне донизу струм усього ланцюга. Тому в стрінг бажано ставити однакові панелі, на одному схилі й з однаковим кутом нахилу.

Паралельне з’єднання: збільшуємо струм

Паралельне підключення дає більший струм при тій самій напрузі. Наприклад, дві панелі по 40 В і 10 А дадуть той же Vmp ≈ 40 В, але струм Imp зросте до ≈ 20 А.

Такий варіант частіше використовують у малих системах на 12/24 В, особливо коли:

• контролер не підтримує високу напругу PV, але витримує великий струм;
• потрібно “дозбирати” потужність за рахунок струму, не виходячи за межі напруги зарядної станції;
• панелі розкидані по різних зонах освітлення — паралельне з’єднання легше переносить часткове затінення.

Проблема — великий струм вимагає товстішого кабелю, якісних з’єднань MC4 та захисту від перевантаження. Якщо недооцінити струм, кабель буде грітися, а це вже ризик пожежі.

Типові схеми для 12/24/48 В систем та мережевих інверторів

Для побутових систем можна орієнтуватися на такі підходи (але завжди звіряємося з конкретним контролером чи інвертором):

• Система 12 В — 2–4 панелі по 100–200 Вт часто з’єднують послідовно для MPPT, щоб отримати 40–80 В PV.
• Система 24 В — 2–3 панелі послідовно в одному стрінгу, кілька таких стрінгів можуть об’єднуватися паралельно.
• Система 48 В — стрінги з 3–5 панелей послідовно, далі — залежно від потужності контролера чи інвертора.
• Для мережевих і гібридних інверторів — стрінги з 5–12 панелей послідовно (щоб вийти на 200–500 В DC), іноді кілька стрінгів паралельно.

Тут уже з’являються комбіновані схеми, де панелі об’єднують у “ланцюжки” послідовно, а потім кілька таких ланцюжків з’єднують паралельно.

Комбіновані послідовно-паралельні стрінги

Комбіноване підключення дозволяє «підігнати» і напругу, і струм під діапазон обладнання. Наприклад, у вас є 6 панелей, а контролер допускає до 100 В і 30 А. Ви можете зробити:

2 панелі послідовно × 3 паралельно: отримаєте вдвічі більшу напругу, ніж в однієї панелі, і струм, помножений на 3. Або 3 послідовно × 2 паралельно — інші значення напруги/струму.

Коли ви плануєте, як підключити сонячні панелі послідовно чи паралельно, комбіновані схеми дають гнучкість, але вимагають акуратних розрахунків: сумарна напруга ланцюга не має перевищувати максимум інвертора/контролера (Voc), а струм по кабелю — допустимий для його перерізу.

“Справжнє питання не «як дешевше з’єднати панелі», а «як підключити їх так, щоб жоден елемент не працював на межі і не перегрівався».”

Як підключити сонячні панелі послідовно: покроковий алгоритм

Крок 1. Зчитуємо паспортні дані панелей і обладнання

Перед тим як вирішувати, як підключити сонячні панелі послідовно, потрібно зрозуміти їхні реальні можливості та обмеження інвертора/контролера.

На звороті панелі або в паспорті шукаємо:

• Voc — напруга холостого ходу;
• Vmp — робоча напруга;
• Isc — струм короткого замикання;
• Imp — робочий струм.

У характеристиках контролера, гібридного або мережевого інвертора для сонячних панелей дивимось:

• максимальну допустиму напругу PV (Voc max);
• робочий діапазон напруг (Vmp min–max);
• максимальний струм на вхід PV.

Далі рахуємо: Voc панелі × кількість панелей у стрінгу не має перевищувати Voc max обладнання з запасом (хоча б 10–15 % на холод).

Крок 2. Плануємо кількість панелей у стрінгу

Коли відомі Voc і ліміт по напрузі, визначаємо скільки панелей можна сміливо ставити послідовно. Наприклад, Voc панелі 40 В, Voc max контролера 145 В. Тоді:

40 В × 3 = 120 В — ок, з запасом. 40 В × 4 = 160 В — перевищення, так робити не можна.

Тому в один стрінг беремо максимум 3 панелі. Якщо панелей більше, робимо кілька стрінгів і далі, за потреби, об’єднуємо їх паралельно через розподільчу коробку або спеціальні конектори.

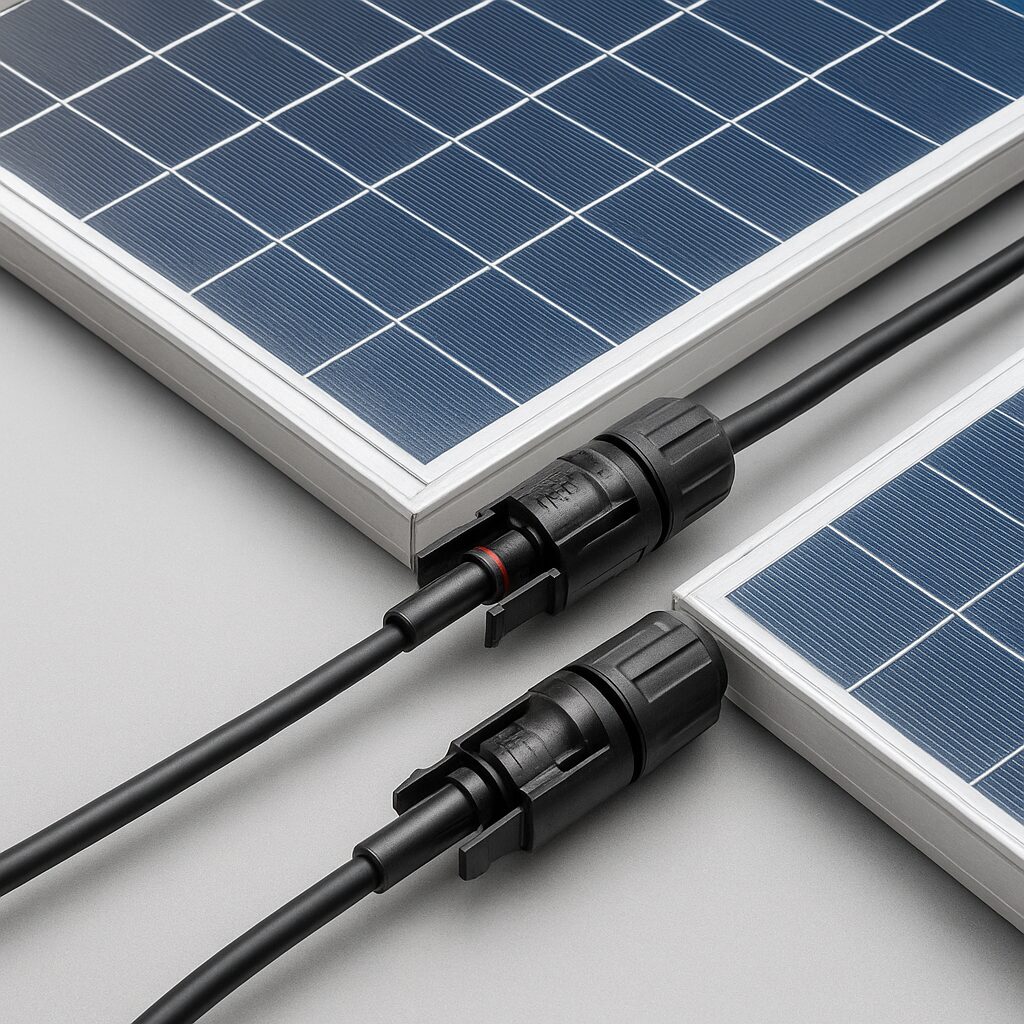

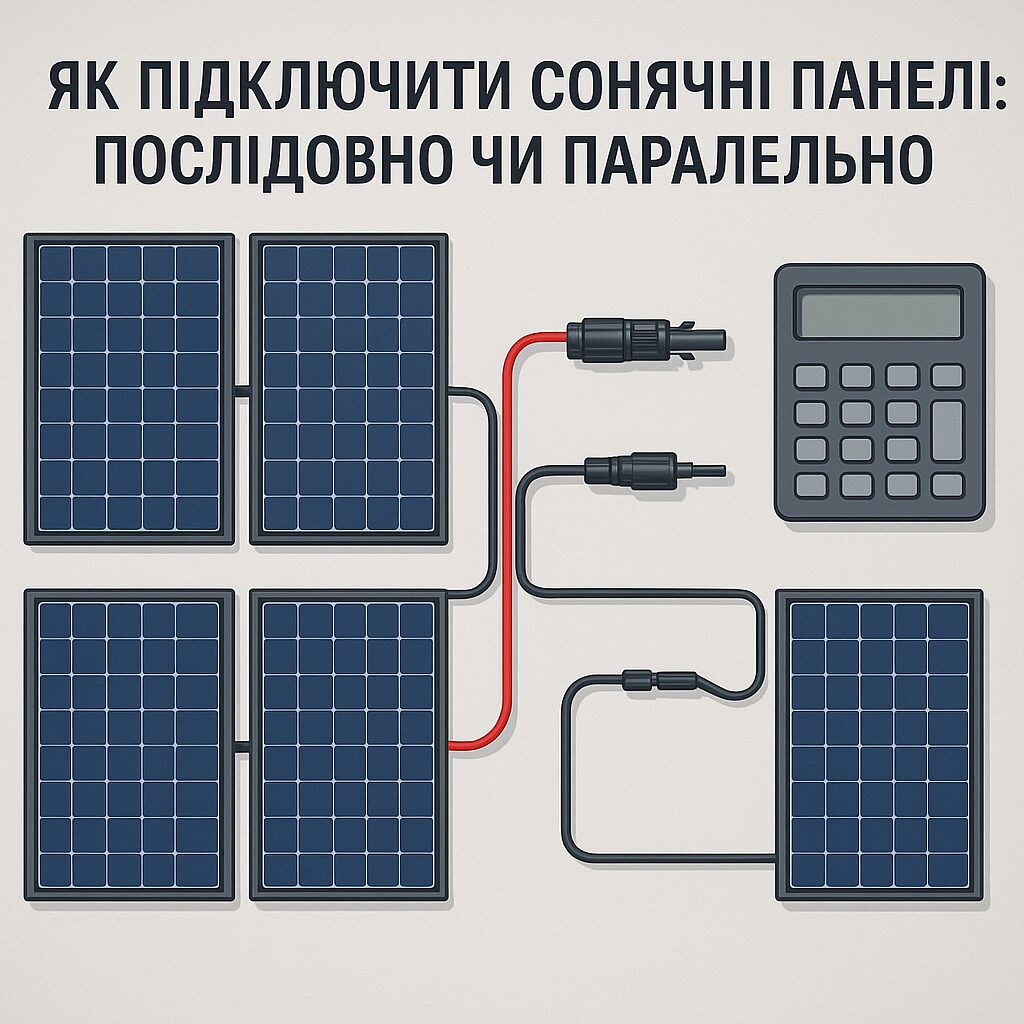

Крок 3. Фізичне послідовне з’єднання MC4 між панелями

У більшості побутових панелей встановлені стандартні роз’єми MC4: “+” (зазвичай тато) і “–” (мама). Для послідовного з’єднання робимо так:

1. Кладемо панелі поруч, щоб кабелі діставали одна до одної без натягу.
2. З’єднуємо “+” першої панелі з “–” другої панелі, просто защолкнувши роз’єми MC4.
3. “+” другої — з “–” третьої, і так далі до кінця стрінгу.
4. В результаті в нас лишається одна пара вільних кінців: “–” на початку першої панелі і “+” на кінці останньої — це вихід усього стрінгу.

Важливо: не тягнемо кабелі через гострі краї профілю, не залишаємо MC4 під механічним навантаженням. Роз’єми мають бути щільно защолкнуті, без перекоса.

Крок 4. Перевірка напруги мультиметром перед підключенням

Перш ніж вішати стрінг на контролер чи інвертор, обов’язково перевіряємо фактичну напругу мультиметром.

1. Виставляємо мультиметр у режим вимірювання постійної напруги (DC) з межами вище очікуваного значення.
2. Щупи підключаємо до вільних “+” і “–” кінців стрінгу (дотримуємось полярності).
3. Знімаємо покази Voc при нормальному освітленні.

Отримане значення має бути близьким до розрахунку (Voc панелі × кількість панелей), з урахуванням того, що в хмарну погоду чи при некоректному освітленні напруга може трохи змінюватися.

Крок 5. Підключення стрінгу до контролера, інвертора або зарядної станції

Далі вирішуємо, як підключити сонячну панель до акумулятора або до будинку через відповідний пристрій:

• якщо це контролер заряду — спочатку підключаємо акумулятор до контролера, потім стрінг панелей до входу PV, дотримуючись полярності;
• якщо це гібридний чи мережевий інвертор — підключаємо стрінг до входу PV інвертора через захисний автомат і, за потреби, роз’єднувач навантаження;
• якщо це зарядна станція — через відповідний кабель/перехідники MC4 підключаємо стрінг до порту PV, не перевищуючи паспортні обмеження по напрузі.

Після підключення перевіряємо, що пристрій коректно “бачить” напругу масиву, не видає аварійних помилок і не гріє кабелі. Якщо є сумніви або робоча напруга виходить близько до граничних значень — краще звернутися до електрика, ніж ризикувати обладнанням і безпекою.

Як підключити сонячні панелі паралельно та комбіновано

Принцип паралельного підключення: коли струм важливіший за напругу

Паралельне з’єднання — це коли всі “плюси” панелей об’єднуються разом, і всі “мінуси” також разом. У результаті:

Напруга масиву ≈ напрузі однієї панелі, а струм дорівнює сумі струмів усіх паралельних гілок. Саме тому, плануючи, як підключити сонячні панелі паралельно, перш за все дивимось не на напругу, а на максимально допустимий струм контролера, інвертора або зарядної станції.

Паралельне підключення часто використовують у 12/24 В системах, для розширення вже наявного масиву, а також коли напруга однієї панелі майже дорівнює максимальній напрузі входу пристрою, і піднімати її послідовним підключенням вже не можна.

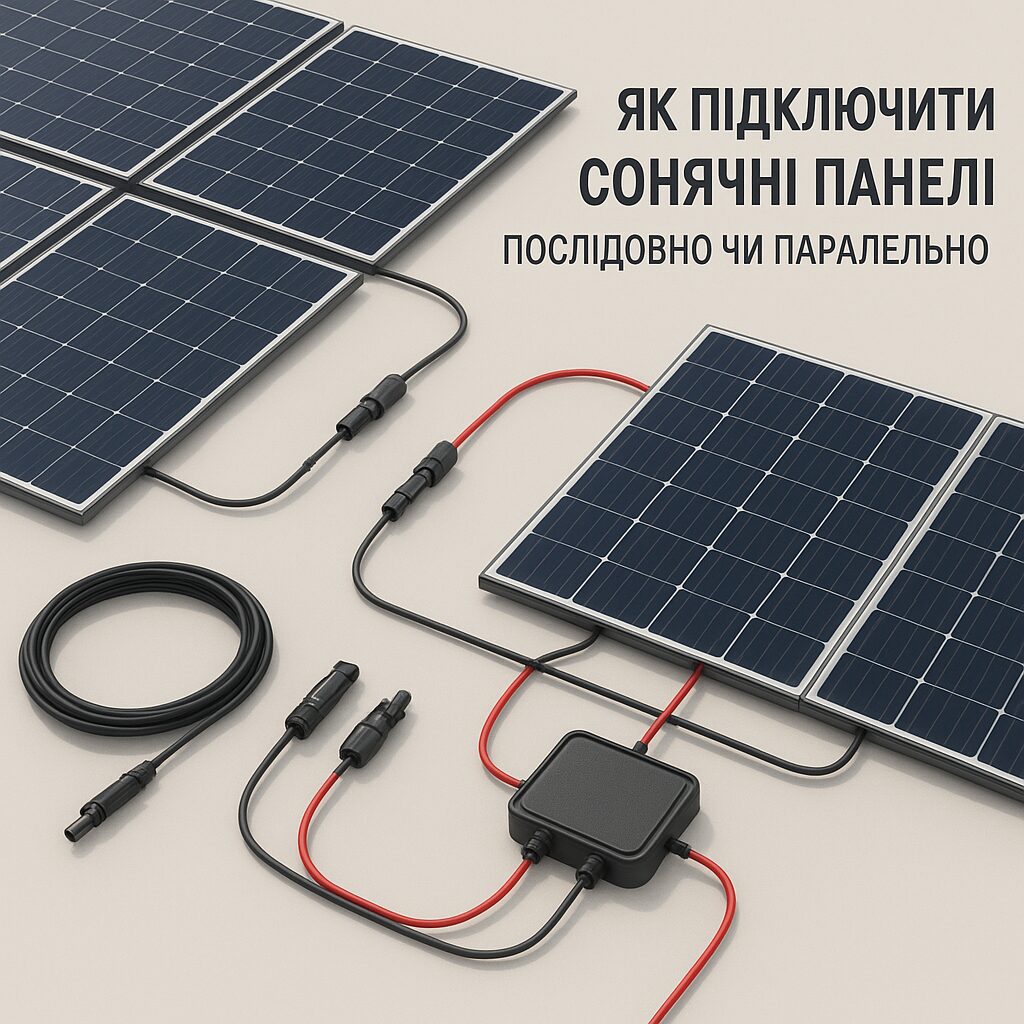

Як фізично підключити панелі паралельно через MC4

Паралельно панелі об’єднують за допомогою спеціальних розгалужувачів MC4 типу “Y” (2-в-1, 3-в-1 тощо) або у стрінговій коробці. Схема на прикладі трьох панелей:

Кожна панель має свій “+” і “–”. Далі:

• усі “+” через Y-розгалужувачі об’єднуємо в один загальний “+” в напрямку до контролера/інвертора;
• усі “–” так само об’єднуємо в один загальний “–”.

Отримуємо один вихідний кабель “+” і один “–” — це паралельний масив. Важливо підбирати розгалужувачі, розраховані на сумарний струм (а не “аби підійшло по роз’єму”). Для великих масивів (3 і більше гілок) краще використовувати не просто набір Y-конекторів, а невеликий стрінговий бокс.

Розрахунок сумарного струму та вибір захисту

Щоб не перегріти кабелі й роз’єми, сумарний струм рахуємо за простою формулою:

I_заг ≈ I_mp однієї панелі × кількість паралельних панелей (або стрінгів).

Наприклад, 4 панелі по 10 А Imp дадуть приблизно 40 А на виході масиву. Це означає:

• кабель від місця паралельного об’єднання до контролера/інвертора має витримувати щонайменше ці 40 А з запасом (по таблиці перерізу);
• номінал автомата або запобіжника по цій лінії також підбирається не нижче робочого струму, але й не надто завищений;
• сам контролер або вхід PV зарядної станції повинен мати запас по струму, інакше він буде працювати на межі або в аварії.

Якщо паралельно об’єднуються декілька послідовних стрінгів, кожен стрінг бажано захистити окремими запобіжниками або автоматами в стрінговому боксі. Це потрібно, щоб у разі КЗ в одній гілці інші не “підживлювали” її своїм струмом.

Комбінована (послідовно–паралельна) схема для великих масивів

Комбіноване підключення — це баланс між напругою і струмом. Наприклад, у вас є 8 панелей, Voc кожної 40 В, Imp 10 А, а гібридний або мережевий інвертор для сонячних панелей допускає до 150 В PV і 20–25 А струму.

Можливий варіант:

• робимо 2 стрінги по 4 панелі послідовно (Voc стрінгу ≈ 160 В — забагато, значить треба 3 панелі);
• тоді краще 2 стрінги по 3 панелі послідовно (Voc ≈ 120 В) і ще 2 панелі або лишаємо в запас, або формуємо іншу групу;
• ці два стрінги об’єднуємо паралельно через стрінговий бокс або пару MC4-розгалужувачів.

Отримуємо робочу напругу як у трьох послідовно з’єднаних панелей і струм, помножений на кількість паралельних стрінгів. Коли ви продумуєте, як підключити сонячну панель до акумулятора через MPPT або як завести стрінги на інвертор, комбіновані схеми дозволяють вкластися і в ліміт напруги, і в ліміт струму.

Де обов’язково ставити стрінгову коробку та додатковий захист

Стрінговий бокс (коробка) з запобіжниками/автоматами, обмежувачами перенапруг і роз’єднувачем DC доцільно ставити, коли:

• у вас 2 і більше паралельних стрінгів;
• загальна довжина кабелю значна, і потрібно мати можливість безпечно від’єднати масив для обслуговування;
• масив працює з високою напругою (особливо для мережевих і гібридних інверторів).

У невеликих системах (1–2 панелі, одна гілка) іноді обходяться без повноцінного стрінгбоксу, але навіть там рекомендую мінімальний DC-автомат біля контролера/інвертора. Це не зайва розкіш, а елементарна безпека.

Вибір і розрахунок кабелю для сонячних панелей

Чому правильний кабель важливий не менше, ніж самі панелі

Коли люди запитують, як підключити сонячні панелі, більшість думає про схеми — послідовно чи паралельно. Але на практиці дуже багато проблем виникає саме через кабель: він гріється, підгорають MC4, втрачається частина потужності в дротах.

Причина проста: занадто маленький переріз або невідповідний тип кабелю для вулиці. На даху в нас ультрафіолет, дощ, мороз, висока температура від самого даху. Звичайний будівельний кабель ПВС чи ВВГОнг для цього не розрахований.

Який тип кабелю використовувати для сонячних панелей

Для зовнішньої прокладки між панелями, на даху та до стрінгового боксу використовують спеціальний сонячний кабель типу PV1-F (або його аналоги зі схожими характеристиками).

Основні вимоги до такого кабелю:

• стійкість до УФ-випромінювання (не тріскається та не втрачає ізоляцію на сонці);
• робоча температура, як правило, від -40 до +90 °C і вище;
• подвійна ізоляція, підвищена стійкість до вологи й механічних впливів;
• допустима напруга 600/1000 В AC, 1000–1500 В DC (залежить від стандарту).

Усередині приміщення (від стрінгбоксу до інвертора, всередині щитів) уже можна застосовувати інші типи кабелів, але з правильним перерізом і відповідністю напрузі DC. Тут важливий огляд конкретного об’єкта — універсального рецепта немає.

Алгоритм розрахунку перерізу кабелю за струмом і довжиною

Підбираючи переріз, потрібно врахувати дві речі: чи витримає кабель струм без перегріву та яке буде падіння напруги на лінії.

Базові кроки:

1. Визначаємо максимальний робочий струм лінії. Для одного стрінгу — орієнтуємось на Imp або Isc панелі, з урахуванням коефіцієнта запасу (1,25–1,56 за нормами).
2. Дізнаємося відстань «туди й назад» (довжина від панелей до точки підключення × 2, бо струм тече по двох жилах).
3. Приймаємо допустиме падіння напруги — зазвичай 1–3 % від робочої напруги стрінгу. Для довгих ліній з невеликою напругою (12/24 В) краще тримати ближче до 1–2 %.
4. За таблицею (або онлайн-калькулятором) підбираємо мінімальний переріз, який одночасно витримує струм і дає падіння напруги не вище допустимого.

Якщо немає досвіду і сумніваєтесь у розрахунках, беріть переріз із запасом — кілька сотень гривень економії не варті ризику перегріву.

Типові перерізи для побутових СЕС (орієнтир, а не догма)

Нижче — усереднені значення, які часто зустрічаю в реальних об’єктах. Це не заміна розрахунку, а орієнтир:

Ділянка	Струм, А (орієнтовно)	Типовий переріз, мм²
Між панелями в стрінгу	8–12	4
Вихід стрінгу до стрінгбоксу (1 стрінг)	8–12	4–6
Загальний кабель від кількох стрінгів	20–40	6–10
Короткі ділянки всередині щитів	до 40	6–10

Знову ж, усе зав’язано на довжину лінії й робочу напругу: для низьковольтних систем 12/24 В іноді доводиться ставити більший переріз, ніж для високовольтних стрінгів під мережевий інвертор для сонячних панелей.

Коли без електрика краще не експериментувати

Якщо у вас:

• велика кількість панелей і кілька паралельних стрінгів;
• довга траса від даху до інвертора (десятки метрів);
• висока напруга стрінгу (200–600 В DC) для мережевого чи гібридного інвертора;
• сумніви, чи “потягне” існуючий кабель розширений масив,

— раджу не економити на консультації або виїзді електрика. Помилка в перерізі на таких рівнях напруги і потужності — це не просто “трохи гріється”, а реальний ризик пожежі.

“Якщо дивлячись на свій щит і кабелі, ви не можете впевнено пояснити, чому саме такий переріз і захист — краще запросити спеціаліста.”

У наступних розділах я покажу, як поєднати вибір кабелю з реальною схемою підключення панелей, MC4-конекторами та захисною автоматикою, щоб система працювала безпечніше й ефективніше.

Роз’єми MC4: як працюють, як правильно обтискати та перевіряти

Що таке MC4 і чому від них залежить надійність всієї СЕС

Роз’єми MC4 — це стандарт для з’єднання сонячних панелей між собою та з кабелем. Вони розраховані на роботу на вулиці: тримають дощ, ультрафіолет, високі напруги DC і значні струми. Але це працює тільки тоді, коли їх правильно зібрали й обжали.

Якщо ви питаєте, як підключити сонячні панелі так, щоб не плавилися конектори, — відповідь починається саме з якісного монтажу MC4. Поганий обтиск дає перехідний опір, роз’єм гріється, пластик старіє швидше, і вся система втрачає надійність.

Будова MC4 і полярність

Стандартний комплект MC4 складається з:

• корпусу “тато” (male) та “мама” (female);
• металевого контакту (штир або гніздо);
• ущільнювальної гумки (для герметизації кабелю);
• затискної гайки (фіксує кабель у корпусі).

Важливий момент — полярність. На корпусі зазвичай є позначки “+” і “–”. Не плутайте їх з формою “тато/мама”: виробники панелей часто роблять так, що “+” має, наприклад, штир (male), а “–” — гніздо (female), але це не правило для всіх. Завжди орієнтуйтеся по маркуванню на кабелі панелі та на корпусі роз’єму.

Для безпечного підключення (особливо коли ви формуєте нестандартні подовжувачі або паралельні гілки) тримайте логіку полярності однаковою по всій системі.

Покроковий алгоритм: як правильно обтиснути MC4

Щоб роз’єм був герметичний і надійний, важливо дотримуватись послідовності дій:

1. Підготовка кабелю. Використовуємо сонячний кабель PV1-F потрібного перерізу. Відрізаємо кінець рівно, без “бахроми”.
2. Надягаємо ущільнювач і гайку. Спочатку на кабель надягаємо затискну гайку, потім гумовий ущільнювач. Якщо забути це зробити відразу — доведеться переробляти.
3. Зняття ізоляції. Знімаємо 6–8 мм зовнішньої ізоляції, не пошкоджуючи жилу. Краще використовувати стрипер, а не ніж.
4. Установка металевого контакту. Вставляємо зачищений кінець жили в гільзу контакту до упору, щоб мідь доходила майже до носика.
5. Обтискання. Спеціальним прес-кліщем для MC4 обжимаємо контакт. Обтиск має рівномірно затиснути мідь, без “вусів” і перекосів.
6. Збірка роз’єму. Вставляємо обтиснений контакт у корпус до клацання (фіксація), підтягуємо гайку так, щоб ущільнювач щільно притиснув кабель.

Не варто обжимати контакти плоскогубцями чи універсальними кліщами “аби трималося” — такий контакт часто гріється під навантаженням.

Типові помилки при роботі з MC4

У реальних щитах найчастіше бачу такі проблеми:

• поганий обтиск — контакт тримається “на чесному слові”, мідь не затиснута, з’являється перехідний опір;
• не до кінця вставлений контакт у корпус — немає фіксації, можливий нагрів і навіть іскріння;
• ущільнювач не на своєму місці або гайка не затягнута — в роз’єм потрапляє волога, з часом з’являється корозія;
• перекручений або натягнутий кабель — навантаження на місце обтиску, мікротріщини, надриви жил;
• змішування різних брендів MC4 — формально вони сумісні, але не завжди ідеально герметизуються та фіксуються.

Якщо ви плануєте масштабну систему і думаєте, як підключити сонячну панель до акумулятора або інвертора через десятки таких конекторів, не економте на інструменті й не поспішайте.

Перевірка з’єднання: опір та нагрів

Після складання роз’єму бажано зробити кілька простих перевірок:

1. Механічна перевірка. Легко потягніть кабель — контакт не повинен рухатися або висмикуватися з корпусу. Гайка має бути щільно затягнута, але без зриву різьби.
2. Електрична перевірка. Виміряйте напругу на кінцях з’єднаних ланцюгів, переконайтеся, що немає переплутаної полярності. При наявності функції в мультиметрі можна перевірити опір з’єднання (він має бути дуже малим, близьким до нуля).
3. Перевірка під навантаженням. Після запуску системи через 10–20 хвилин роботи в сонячний час торкніться (обережно) корпусу MC4: він може бути теплим, але не гарячим. Сильний нагрів — сигнал, що контакт зроблено неправильно.

“Гарячий MC4 — це не «так і має бути», а явна ознака поганого контакту. Переробити роз’єм дешевше, ніж потім міняти панелі чи інвертор.”

Яким би не був сценарій — підключення до контролера, мережевого інвертора для сонячних панелей чи зарядної станції — надійність усієї системи буквально “висить” на кількох десятках MC4. Тому до їхнього монтажу ставимось так само уважно, як до вибору обладнання й розрахунку схеми.

Як підключити сонячну панель до акумулятора (через контролер заряду)

Чому не можна підключати панель до акумулятора напряму

Ідея “зекономити” на контролері й під’єднати панель прямо до акумулятора здається логічною тільки на перший погляд. Напруга панелі на сонці може бути значно вищою за напругу акумулятора, а струм при гарному освітленні — дуже серйозним.

Чим це загрожує:

• перезаряд і “кипіння” свинцевих АКБ;
• перегрів та прискорене старіння літієвих акумуляторів без BMS;
• жодного контролю за етапами заряду — акумулятор живе мінімально можливий термін.

Вибір контролера: PWM чи MPPT

Перш ніж вирішувати, як підключити сонячні панелі до акумулятора, потрібно визначитися з типом контролера:

• PWM (ШІМ) — простіший і дешевший, працює ефективно лише тоді, коли напруга панелі близька до напруги АКБ (наприклад, “12 В панелі” на 12 В акумулятор);
• MPPT — дорожчий, але дозволяє використовувати панелі з вищою напругою, відстежує точку максимальної потужності, дає більше енергії з того ж масиву.

Для систем 24/48 В, довгих кабельних ліній та кількох панелей у стрінгу майже завжди доцільніший MPPT. Для невеликої дачної системи “одна-дві панелі + 12 В АКБ” іноді вистачає й PWM, але тільки з правильним підбором напруги панелей.

Послідовність підключення: спочатку акумулятор, потім панелі

У контролерів є чітка вимога по порядку підключення, якою часто нехтують. Правильний алгоритм такий:

1. Підготовка. Переконуємося, що контролер, АКБ та панелі мають сумісну напругу (12/24/48 В). Перевіряємо полярність на клемах.
2. Підключаємо акумулятор до контролера. Спочатку “–” АКБ до клеми BAT– контролера, потім “+” АКБ до BAT+. На цьому етапі контролер “розуміє”, з якою системною напругою він працює.
3. Перевіряємо індикацію. Більшість контролерів показують піктограму АКБ, поточну напругу, іноді розпізнаний тип системи (12/24 В).
4. Підключаємо панелі. Тільки після підключення батареї з’єднуємо вихід стрінгу панелей із клемами PV+ і PV– контролера, строго дотримуючись полярності.
5. Підключення навантаження (якщо потрібно). Деякі контролери мають вихід LOAD — його використовують для малих постійних навантажень, але не для потужного інвертора.

Налаштування напруги системи та типу акумулятора

Сучасні контролери (особливо MPPT) дозволяють задати:

• системну напругу — 12/24/48 В (інколи вона визначається автоматично за напругою АКБ);
• тип акумулятора — AGM, GEL, FLOODED, LiFePO₄ тощо;
• напряження етапів Bulk, Absorption, Float (для просунутих моделей).

Якщо ви не впевнені у параметрах, краще залишити заводські профілі для вашого типу батареї. Для літію — обов’язково звіритися з документами на АКБ або BMS: неправильна напруга відсічення може скоротити ресурс навіть дорожчої батареї.

Контроль полярності та перевірка мультиметром

Неправильна полярність — одна з найпоширеніших і найдорожчих помилок. Щоб її уникнути:

• перед підключенням до контролера перевіряємо мультиметром напругу на виході стрінгу панелей — “+” щупа до “+” кабелю, “–” до “–”;
• так само перевіряємо полярність на клемах акумулятора і вже підключених дротах до контролера;
• на самому контролері зазвичай є чітке маркування PV+/PV– і BAT+/BAT– — не ігноруємо його.

Після повного підключення:

• мультиметром перевіряємо напругу на клемах АКБ — вона повинна повільно рости при наявності сонця;
• дивимося на індикацію контролера: має відображатися заряд від панелей, поточна напруга акумулятора, інколи — зарядний струм.

Якщо контролер не “бачить” панелі або показує помилку — відключаємо панелі (через автомат або просто від’єднавши MC4), перевіряємо ще раз полярність і реальну напругу стрінгу. У складних або потужних системах, де до контролера підключено кілька стрінгів, при будь-яких сумнівах варто залучити електрика — тут помилка вже може коштувати не лише контролера, а й усього акумуляторного блоку.

Як підключити сонячні панелі до будинку через інвертор

Які є варіанти підключення сонячних панелей до будинку

Коли ви вирішуєте, як підключити сонячні панелі до будинку, спочатку потрібно визначитися зі сценарієм роботи системи. Від цього залежить і тип інвертора, і схема щита, і вимоги до захисту.

• Автономна лінія — окремий інвертор, який живить вибрані розетки/лінії (наприклад, холодильник, роутер, освітлення) незалежно від основної мережі.
• Гібридна станція — інвертор працює разом із мережею та акумуляторами: вдень живить будинок від панелей, вночі — від АКБ або мережі.
• Мережева СЕС — мережевий інвертор для сонячних панелей без акумуляторів, який синхронізується з міською мережею і підмішує в неї енергію від СЕС.

У квартирах частіше роблять автономну або гібридну схему на частину навантажень. У приватних будинках — повноцінну гібридну або мережеву систему на весь щит.

Базова логіка підключення: панелі → інвертор → щит будинку

У будь-якому варіанті інвертор — це “серце” системи. Він приймає енергію від панелей (і, за потреби, від акумуляторів), а на виході дає 220 В змінної напруги.

Загальна схема виглядає так:

• сонячні панелі об’єднуються в стрінги, підключаються до інвертора на вхід PV через DC-захист (автомат, запобіжники, УЗІП, роз’єднувач);
• вихід 220 В інвертора йде на окремий щит або на вибрані лінії існуючого щита;
• якщо інвертор гібридний — до нього також підключають акумулятори та міську мережу.

Далі важливо не просто “завести фазу”, а зробити це так, щоб не було зустрічного живлення в мережу там, де це заборонено, і щоб захист спрацьовував прогнозовано.

Автономна лінія: простіше та безпечніше для квартир

Найбільш контрольований варіант для квартири або частини приватного будинку — зробити окрему автономну лінію.

1. Інвертор (частіше гібридний або офлайн) встановлюється поруч із щитом.
2. На вихід інвертора заводиться окремий міні-щит із автоматами на “сонячні” лінії (розетки, освітлення тощо).
3. Ці лінії фізично відділені від решти мережі: немає можливості “підживлювати” загальний стояк будинку.

Плюси: простіша узгодженість із нормами, менше ризиків неправильного перемикання, зрозуміла схема для сервісу. Коли ви думаєте, як підключити сонячні панелі до будинку у багатоповерхівці — автономна схема зазвичай найкращий компроміс.

Гібридна станція: робота разом з мережею

Гібридний інвертор має три “входи/виходи”: панелі (PV), акумулятори (BAT) і мережа (GRID), а також вихід на навантаження (LOAD/AC OUT). Типова схема для приватного будинку в Україні така:

1. Стрінги панелей через DC-щит (автомат, УЗІП, роз’єднувач) заводяться на PV-термінали інвертора.
2. Акумуляторний блок підключається до BAT із окремим запобіжником/автоматом і, бажано, DC-вимикачем.
3. Мережа (ввід від лічильника) заводиться на вхід GRID інвертора через окремий автомат у вводному щиті.
4. Вихід AC OUT живить щит навантаження будинку (або його частину), також через автомати й УЗО/дифавтомати.

У цій схемі дуже важливо дотриматися інструкції інвертора: деякі моделі дозволяють “проброс” мережі через себе, інші вимагають окремих перемикачів джерел (ATS). Неправильне перемикання може створити зустрічне живлення в мережу, чого енергопостачальні компанії категорично не допускають без спецдоговорів.

Мережева СЕС: коли інвертор працює тільки з мережею

Мережевий інвертор для сонячних панелей підключається без акумуляторів і завжди працює синхронно з міською мережею. Схема:

• стрінги панелей через DC-щит підключаються до PV-входу інвертора;
• AC-вихід інвертора підключається до щита будинку паралельно із мережею, через окремий автомат;
• при зникненні мережі інвертор відключається (anti-islanding), тому як джерело резерву він не працює.

В Україні для законного продажу надлишків у мережу потрібні окремі умови та обладнання, тому в більшості приватних будинків мережеві інвертори використовують для зменшення власного споживання, без цільового експорту енергії.

Де ставиться щит із захистами і коли потрібен електрик

Щит захисту для сторони постійного струму (панелі → інвертор) зазвичай розташовується:

• або поруч із інвертором усередині приміщення (якщо кабелі з даху заходять всередину);
• або на горищі/технічному поверсі, з окремим кабелем до інвертора.

У ньому ставлять DC-автомати (або запобіжники) на кожен стрінг, загальний роз’єднувач, УЗІП DC при довгих лініях і високій напрузі PV.

На стороні 220 В інвертор підключається до щита будинку через окремий автомат, іноді — через АВР або ручний перемикач джерел. Обов’язкові захисти — автомати на лінії, УЗО/дифавтомати для груп розеток/ванних, коректне заземлення та система вирівнювання потенціалів.

Якщо ви не маєте досвіду роботи з щитами, складними схемами і не можете по пам’яті пояснити різницю між N і PE — підключення інвертора до будинку краще довірити електрику. Самостійно можна і потрібно підготувати інформацію: паспорт панелей, інвертора, план навантажень — це допоможе зробити схему безпечною та логічною.

Як підключити сонячні панелі до зарядної станції

Особливості сонячного входу портативних зарядних станцій

Портативні зарядні станції (EcoFlow, Bluetti, Anker та інші) всередині вже мають акумулятор, контролер заряду та інвертор. Зовні ви працюєте лише з одним або кількома роз’ємами для підключення сонячних панелей.

Зазвичай виробник вказує для входу PV:

• діапазон напруги, наприклад: 11–50 В, 12–65 В, 10–150 В;
• максимальний струм, наприклад: 10 А, 12 А, 15 А;
• максимальну потужність заряду від сонця (Вт).

Коли ви вирішуєте, як підключити сонячні панелі до зарядної станції, ваше головне завдання — зібрати масив панелей так, щоб одночасно не перевищити ні максимальну напругу, ні максимальний струм цього входу.

“У зарядної станції вхід PV такий самий «ніжний», як і в контролера чи інвертора — один зайвий вольт може коштувати всього пристрою.”

Як читати паспорт станції та розуміти обмеження

Перед покупкою панелей або кабелів обов’язково відкрийте інструкцію зарядної станції. Там має бути таблиця або розділ «Solar Input / PV Input» із параметрами.

Наприклад, для умовної станції може бути вказано:

• Voltage: 11–50 V DC;
• Current: max 10 A;
• Max input: 200 W.

Це означає, що:

• стрінг панелей повинен давати в робочій точці (Vmp) напругу від 11 до 50 В;
• сумарний струм (Imp) не має перевищувати 10 А;
• якщо панелі теоретично дають більше ніж 200 Вт, станція просто “обріже” потужність до свого максимуму, але це не страшно, якщо напруга і струм у межах.

Коли характеристики неочевидні або виробник вказує тільки “рекомендовані” панелі — краще знайти повний техпаспорт або звернутися в підтримку, ніж підбирати схему наосліп.

Послідовне підключення панелей до зарядної станції

Послідовне з’єднання підходить, якщо напруга однієї панелі замала для мінімального порогу станції, але є запас до максимального значення. Наприклад, у вас панель 20 В Vmp, а вхід станції 12–50 В.

Дві такі панелі послідовно дадуть близько 40 В Vmp — це вже комфортно в діапазоні станції. При цьому струм Imp залишиться таким, як в однієї панелі, що зазвичай безпечно для входу по струму.

Алгоритм простий:

• з’єднуємо панелі послідовно через MC4 (“+” однієї до “–” іншої);
• мультиметром перевіряємо фактичну Voc (на холостому ходу), впевнюємося, що вона менша за максимальну напругу входу станції;
• через перехідний кабель (часто в комплекті — MC4 → власний роз’єм станції) підключаємо стрінг до входу PV.

Паралельне або комбіноване підключення: обережно зі струмом

Паралельне з’єднання використовується рідше, тому що саме струм найчастіше є вузьким місцем вхідного порту.

Приклад: вхід станції дозволяє 50 В і 10 А. У вас є дві панелі по 20 В Vmp і 10 А Imp. Якщо ви з’єднаєте їх паралельно, отримаєте все ті ж 20 В, але до 20 А струму — це вже вдвічі більше дозволеного. Така схема неприпустима.

Комбіновані варіанти (послідовно-паралельні) для портативних станцій зазвичай не потрібні й часто небезпечні, бо легко вийти за ліміти одного з параметрів. Для більшості мобільних рішень оптимально — 1–2 панелі, максимум 3, з’єднані послідовно так, щоб напруга була в “зеленій зоні”, а струм не перевищував паспортний.

Кабелі та перехідники: що використовувати і чого уникати

Більшість зарядних станцій мають свій фірмовий вхід (XT60, круглий DC-штекер тощо) і комплектний кабель-перехідник MC4 → роз’єм станції. Якщо він є — використовуйте саме його.

Важливі моменти:

• не подовжуйте комплектний тонкий кабель декількома “ноунейм” перехідниками — краще зробити один якісний подовжувач із PV1-F потрібного перерізу з MC4 на обох кінцях;
• усі з’єднання на вулиці (між панелями) — тільки через герметичні MC4, без скруток і “крокодилів”;
• стежте, щоб сумарна довжина кабелю не давала суттєвого падіння напруги: для малих напруг 12–24 В навіть 10–15 м тонкого дроту вже відчутно з’їдають потужність.

Якщо штатний кабель втрачений, краще замовити оригінальний або якісну заміну з відповідним перерізом, ніж виготовляти сумнівні перехідники без чіткого маркування полярності.

Як уникнути перевищення напруги на вході

Щоб не “вбити” зарядну станцію першим же сонячним днем, дотримуйтесь кількох правил:

• завжди розраховуйте Voc стрінгу: Voc панелі × кількість послідовних панелей;
• пам’ятайте, що за низької температури Voc зростає (зимове сонце небезпечніше за літнє);
• робіть вимір мультиметром на холостому ходу перед першим підключенням до станції;
• якщо розрахунок виходить “впритул” до максимуму — зменшіть кількість послідовних панелей.

Якщо ви не впевнені, як підключити сонячні панелі до зарядної станції з нетиповими параметрами (висока напруга, кілька входів, складні обмеження), краще звернутися до інструкції виробника або консультації фахівця. Ремонт вхідної плати такої станції зазвичай дорожчий, ніж одна “зайва” панель, яку ви не підключите в стрінг.

Розрахунки: напруга, струм, потужність і обмеження обладнання

Ключові параметри панелі: що шукаємо в паспорті

Щоб зрозуміти, як підключити сонячні панелі без перевантаження обладнання, потрібно вміти читати етикетку на звороті панелі або паспорт.

Нас цікавлять чотири цифри:

• Voc — напруга холостого ходу (максимальна напруга панелі без навантаження);
• Vmp — робоча напруга в точці максимальної потужності;
• Isc — струм короткого замикання (максимальний можливий струм панелі);
• Imp — робочий струм у точці максимальної потужності.

Потужність панелі P_STC ≈ Vmp × Imp. Це значення вказують у ватах (наприклад, 410 Вт). Пам’ятайте, що це “ідеальні лабораторні” умови, у житті ви рідко побачите 100 % цього значення.

Обмеження інвертора/контролера: Voc max, струм і потужність

У паспорті контролера, гібридного або мережевого інвертора для сонячних панелей є критичні параметри для сторони PV:

• Max PV Voc — максимальна допустима напруга масиву (стрінгу) на холостому ходу;
• PV Operating Voltage — робочий діапазон напруги (діапазон Vmp);
• Max PV Current або Max DC Input Current — максимальний вхідний струм;
• Max PV Power — рекомендована або гранична потужність масиву на один MPPT-вхід.

Порівнюючи ці дані з паспортом панелі, ми й визначаємо, скільки панелей можна з’єднати послідовно й скільки — паралельно.

Як порахувати максимальну кількість панелей у стрінгу по Voc

Алгоритм для послідовного з’єднання простий:

1. Беремо Voc панелі з етикетки.
2. Знаходимо Max PV Voc для контролера/інвертора.
3. Ділимо Max PV Voc на Voc панелі й округлюємо в менший бік.
4. Додаємо запас 10–20 % на холод (взимку Voc зростає).

Приклад: Voc панелі = 41 В, Max PV Voc інвертора = 500 В.

• 500 / 41 ≈ 12,19 → максимально 12 панелей у стрінг;
• щоб мати запас на мороз, часто беруть 10–11 панелей, залежно від рекомендацій виробника.

Як оцінити обмеження по струму та кількість паралельних стрінгів

При послідовному з’єднанні струм стрінгу ≈ Imp однієї панелі. При паралельному з’єднанні стрінгів струми додаються.

Алгоритм:

1. Беремо Imp (або Isc для максимально гіршого випадку) панелі.
2. Розуміємо, з скількох панелей складається стрінг (це не змінює струм у стрінгу).
3. Дивимося Max PV Current інвертора/контролера.
4. Максимальна кількість паралельних стрінгів = Max PV Current / Imp (або Isc) одного стрінгу, з округленням у менший бік та запасом.

Наприклад, Imp = 11 А, Max PV Current = 22 А → не більше 2 паралельних стрінгів. Третій стрінг уже перевантажить вхід за струмом.

Перевірка по потужності: чи не зайві панелі

Багато MPPT та інверторів дозволяють невелике “перепідключення” по потужності — наприклад, на вхід 5000 Вт підключити 6000–6500 Вт панелей. У сонячний полудень пристрій просто обріже пік до свого максимуму.

Щоб прикинути потужність:

• Розраховуємо кількість панелей × їхню паспортну потужність.
• Порівнюємо з Max PV Power на вхід.

Наприклад, 12 панелей × 410 Вт = 4920 Вт. Якщо на MPPT стоїть ліміт 4500 Вт, така конфігурація вже “з верхом”. Тут варто дивитися в інструкції, який відсоток перепідключення допускає виробник. Якщо це не прописано — безпечніше не виходити за паспортну потужність.

Реальна потужність у хмарну погоду та взимку

Вказані на панелі вати — це STC (Standard Test Conditions):

• освітленість 1000 Вт/м²;
• температура осередку 25 °C;
• ідеальний кут і відсутність пилу.

У реальному житті в Україні:

• влітку при жарі і +30…+35 °C панелі часто видають 70–85 % від номіналу через нагрів;
• взимку в сонячний морозний день можна побачити близько 90–100 % від номіналу (але день короткий);
• у хмарну погоду потужність падає до 10–40 % від номіналу залежно від щільності хмар.

Тому при плануванні, як підключити сонячну панель до акумулятора чи інвертора, закладайте реальну денну генерацію: множимо паспортну потужність масиву на орієнтовний коефіцієнт 0,7–0,8 для літа, 0,4–0,6 для міжсезоння, 0,2–0,4 для зими (середньодобово).

Якщо розрахунки виходять на межі можливостей обладнання (Voc, струм, потужність) — краще зменшити кількість панелей у стрінгу або додати ще один MPPT-вхід, ніж змусити інвертор чи контролер працювати “на нерві” кожної сонячної години.

Інструкція монтажу сонячних панелей: покроково від опори до щита

Підготовка місця, кріплення та безпека на даху

Монтаж починаємо не з проводів, а з опори. Від того, як ви закріпите панелі, залежить і ресурс системи, і безпека людей.

Основні кроки:

• оцінити стан даху або майданчика: чи витримає вагу панелей та кріплень, чи немає протікань, тріщин, гнилі;
• спланувати розміщення: уникати затінення димарями, антенами, деревами, виставити панелі на південь із кутом 25–35° (для більшості регіонів України);
• встановити сертифіковані кронштейни: дахові гачки, алюмінієві рейки, клеми кріплення панелей;
• забезпечити безпеку монтажу: страхувальні пояси, надійні драбини, без роботи на слизькому або обледенілому даху.

Прокладання кабелю від панелей до стрінгового боксу або щита

Далі продумуємо маршрут кабелю. На цьому етапі важливо не тільки як підключити сонячні панелі, а й як провести дроти так, щоб вони жили 20+ років.

Рекомендації:

• використовуємо сонячний кабель PV1-F потрібного перерізу;
• прокладаємо кабель у гофрі або кабель-каналі в місцях, де можливі механічні пошкодження;
• уникаємо гострих країв металочерепиці, профнастилу, не притискаємо кабель гвинтами;
• фіксуємо кабель до конструкцій стійкими до УФ стяжками або кліпсами з запасом по довжині (щоб не було натягу).

Місця проходу через дах (ущільнювачі, гільзи) мають бути герметичними, щоб не потекла вода. Усередині будинку перевіряємо, щоб кабель не проходив занадто близько до гарячих труб, димоходів тощо.

Встановлення та наповнення стрінгового боксу (DC-щит)

Стрінговий бокс — це “міні-щит” для стороні постійного струму. Він може бути окремим боксом або частиною основного щита біля інвертора/контролера.

Базовий набір для побутових систем:

• DC-автомат або запобіжник на кожен стрінг;
• загальний роз’єднувач (вимикач) постійного струму для обслуговування;
• УЗІП DC (обмежувач перенапруг) — особливо актуально для довгих ліній та високої напруги PV;
• клеми для зручного підключення кабелів від панелей і до інвертора/контролера.

У невеликих системах “панелі → контролер” з низькою напругою (12–24 В) іноді ставлять лише один DC-автомат між панелями та контролером, але при кількох стрінгах стрінговий бокс уже стає обов’язковим.

Підключення до контролера, інвертора або зарядної станції

Подальші кроки залежать від того, до чого ви підключаєте панелі:

• До контролера заряду (АКБ). Спочатку підключаємо акумулятор до контролера, налаштовуємо тип і напругу системи (12/24/48 В), потім через DC-автомат підключаємо стрінги панелей до клем PV, перевіривши полярність мультиметром.
• До гібридного/мережевого інвертора. Стрінги панелей зводимо в стрінговому боксі й підключаємо до входу PV інвертора через загальний DC-вимикач. Напругу й струм стрінгів перевіряємо заздалегідь по паспорту і мультиметром.
• До зарядної станції. Використовуємо штатні або якісні перехідники MC4 → роз’єм станції, перевіряємо Voc стрінгу, щоб не перевищити ліміт входу PV.

У всіх варіантах суворо дотримуємось полярності та паспортних обмежень по Voc, струму та потужності.

Перший пуск: що заміряти й задокументувати

Перед подачею навантаження важливо “зняти портрет” системи в робочому стані. Це допоможе потім шукати проблеми й оцінювати деградацію.

Що робимо при першому пуску:

• мультиметром вимірюємо Voc кожного стрінгу на виході зі стрінгового боксу;
• на інверторі/контролері фіксуємо напругу PV, струм та потужність у сонячний час;
• вимірюємо напругу акумуляторів до та після кількох годин роботи (для систем із АКБ);
• перевіряємо нагрів: торкаємося (обережно) корпусу DC-автоматів, MC4-конекторів, клем у щиті — вони можуть бути теплі, але не гарячі;
• робимо фото щита, підписуємо стрінги, фіксуємо всі показники в окремому файлі або блокноті.

“Добре задокументований перший пуск — це мінімум годин на діагностику через рік-два, коли щось піде не так.”

Коли обов’язково викликати електрика

Навіть якщо ви самостійно розібралися, як підключити сонячні панелі послідовно чи паралельно, є ситуації, де без профі краще не ризикувати:

• напруга стрінгів вища за 120–150 В DC (типові системи під мережевий інвертор для сонячних панелей);
• плануєте підключення інвертора до домашнього щита з можливістю роботи спільно з мережею;
• є кілька вводів, генератор, реле АВР або складні схеми перемикання;
• немає досвіду збирання щитів і ви не впевнені в правильному виборі автоматів, УЗО, перерізу кабелів.

Ви цілком можете самостійно змонтувати панелі на дах, прокласти кабелі, встановити кріплення. Але фінальне підключення в щит, налаштування гібридного інвертора й перевірку заземлення в таких випадках логічно довірити електрику, який працює з подібними системами регулярно.

Типові помилки підключення сонячних панелей та як їх уникнути

Переплутана полярність: «+» і «–» не для краси

Одна з найчастіших проблем, яку бачу в щитах, — переплутана полярність на панелях, контролері або вході інвертора. Особливо це небезпечно там, де напруга стрінгу 150–600 В DC.

Наслідки:

• миттєвий вихід з ладу контролера чи інвертора (згорілі плати);
• іскріння при спробі “на швидку руку” перевернути дроти;
• некоректна робота зарядної станції, помилки PV Input.

Як уникнути:

• перед підключенням завжди перевіряйте напругу стрінгу мультиметром: «+» щупа до передбачуваного «+» кабелю;
• обов’язково маркуйте кабелі на даху та в щиті (кольором, бирками);
• звіряйтесь з маркуванням на клемах PV+/PV– і BAT+/BAT– перед затягуванням гвинтів.

Надмірна напруга на вході інвертора або контролера

Інша типова помилка, коли люди вирішують, як підключити сонячні панелі, — зібрати “довгий” стрінг без розрахунку Voc. Влітку все може працювати, а взимку при морозі Voc росте, і вхід інвертора/МРРТ отримує перенапругу.

Наслідки:

• аварійне відключення й постійні помилки по PV-напрузі;
• пробій вхідних елементів, дорогий ремонт або заміна інвертора/контролера;
• втрата гарантії (виробники часто фіксують подібні аварії в логах).

Як уникнути:

• рахувати Voc стрінгу (Voc панелі × кількість панелей) і порівнювати з Max PV Voc обладнання;
• закладати 10–20 % запасу на холодну погоду;
• якщо розрахунок “впритул” — зменшити кількість панелей у стрінгу або використовувати інший інвертор/MPPT-вхід.

Занадто тонкий кабель та перегрів з’єднань

Часто бачу, як на стрінг із 10–12 А ставлять кабель 2,5 мм² на 30–40 м траси, або взагалі ПВС для внутрішньої проводки на даху.

Наслідки:

• перегрів кабелю, роз’ємів MC4, клем у щиті;
• значне падіння напруги та втрата частини потужності на проводах;
• реальний ризик оплавлення ізоляції та пожежі.

Як уникнути:

• використовувати сонячний кабель PV1-F потрібного перерізу (часто 4–6 мм² для побутових систем);
• робити розрахунок за струмом і довжиною лінії з допустимим падінням напруги;
• ніколи не ставити кабель “із залишків”, якщо не впевнені в його характеристиках.

Скрутки замість MC4 та клем: тимчасове, яке стає постійним

“Тимчасові” скрутки без гільз, ізоляції та захисту постійно перетворюються на “ну потім переробимо” — а потім я бачу їх обвугленими в щитах.

Наслідки:

• підвищений перехідний опір → локальний перегрів;
• іскріння на вітрі/при коливаннях температури;
• волога та корозія, особливо на даху й зовні будівлі.

Як уникнути:

• на даху й між панелями — тільки MC4 з правильним обтиском;
• у щитах — гільзи, клемники, шини, а не скрутки «на скотч»;
• усі з’єднання повинні бути доступні для огляду та підтяжки, а не заховані в стіну без коробок.

Відсутність захисту від перенапруг і неправильна відсічка

Ще одна помилка — підключити стрінг “напряму” до інвертора/контролера без жодних DC-автоматів, запобіжників і УЗІП. Або ж поставити обладнання, не розраховане на постійний струм і потрібну напругу.

Наслідки:

• немає можливості безпечно відключити панелі для обслуговування;
• при КЗ в одному стрінгу інші продовжують “годувати” його своїм струмом;
• удар блискавки поблизу може “пробити” вхід інвертора, навіть не влучивши прямо в дах.

Як уникнути:

• встановити DC-автомати/запобіжники на кожен стрінг і загальний роз’єднувач;
• для великих систем і високої напруги — УЗІП DC у стрінговому боксі;
• використовувати захисну апаратуру, сертифіковану саме для DC і потрібного рівня напруги.

Ігнорування заземлення та вирівнювання потенціалів

Панелі, металоконструкції, інвертор, щити — усе це має бути правильно заземлено й об’єднано в систему вирівнювання потенціалів. Часто ж заземлення або відсутнє, або зроблене “для галочки”.

Наслідки:

• підвищений ризик ураження струмом при пробої ізоляції;
• нестабільна робота інвертора, перешкоди, хибні спрацювання захистів;
• серйозні наслідки при попаданні блискавки чи грозових перенапругах.

Як уникнути:

• організувати контур заземлення відповідно до ДБН/ПУЕ, перевірити опір заземлювача;
• з’єднати металоконструкції, рами панелей, корпуси щитів із системою заземлення;
• для складних об’єктів (великий будинок, кафе, склад) обов’язково залучати електрика, який працює з системами блискавкозахисту й заземлення.

Якщо при погляді на вашу схему ви не можете впевнено пояснити, де й як проходить захисний провідник PE, де стоять УЗІП і як відключити панелі за одну дію — це сигнал зупинитися й запросити фахівця. СЕС — не те місце, де варто вчитися на власних помилках ціною обладнання й безпеки.

FAQ: відповіді на часті запитання про підключення сонячних панелей

Висновки: безпечний алгоритм дій та коли потрібен фахівець

Якщо звести всю інструкцію до короткого алгоритму, він виглядатиме так: спочатку розрахунки, потім схема, потім монтаж. Ви не починаєте з даху чи дротів, поки не зрозуміли, які саме панелі, контролер, інвертор або зарядна станція будуть у системі й які обмеження по Voc, струму та потужності вони мають.

Коли ви плануєте, як підключити сонячні панелі, вибір між послідовним і паралельним підключенням завжди прив’язаний до обладнання: послідовно — щоб набрати потрібну напругу для MPPT чи мережевого/гібридного інвертора, паралельно — щоб збільшити струм, не виходячи за рамки напруги контролера або зарядної станції. Комбіновані схеми потрібні для великих масивів, але вимагають акуратного розрахунку Voc і сумарного струму.

Другий ключовий блок — кабель і роз’єми. Сонячний кабель PV1-F потрібного перерізу, правильний обтиск MC4, відсутність скруток і «тимчасових» рішень — це питання не естетики, а пожежної безпеки. Стрінговий бокс із DC-автоматами, запобіжниками й УЗІП — ваша можливість безпечно відключити панелі, локалізувати КЗ і захистити інвертор або контролер від перенапруг.

Третій момент — послідовність увімкнення. У системах з АКБ спочатку підключаємо акумулятори, потім панелі. У системах з інвертором — дотримуємося інструкції виробника: порядок підключення PV, мережі та навантаження має значення. Перед першим пуском усе перевіряємо мультиметром: Voc стрінгів, полярність, відсутність «впритул» до граничних значень.

Є ситуації, де краще одразу кликати фахівця, а не експериментувати. Це високовольтні стрінги (200–600 В DC), робота з мережевим інвертором для сонячних панелей, підключення гібридного інвертора до щита будинку, складні схеми з кількома вводами, генератором, АВР, а також будь-які роботи із заземленням і блискавкозахистом на великому об’єкті. Ви спокійно можете самі розібратися з паспортами, продумати схему, змонтувати панелі й прокласти кабілі, але фінальний зв’язок із щитом і перевірку безпеки логічно довірити електромонтажнику, який бачив подібні системи не на картинках, а в реальних умовах.

Сонячна система, зібрана з урахуванням цих принципів, не лише дасть економію, а й буде працювати прогнозовано, без перегрівів, постійних аварій і “сюрпризів” у найнезручніший момент.
