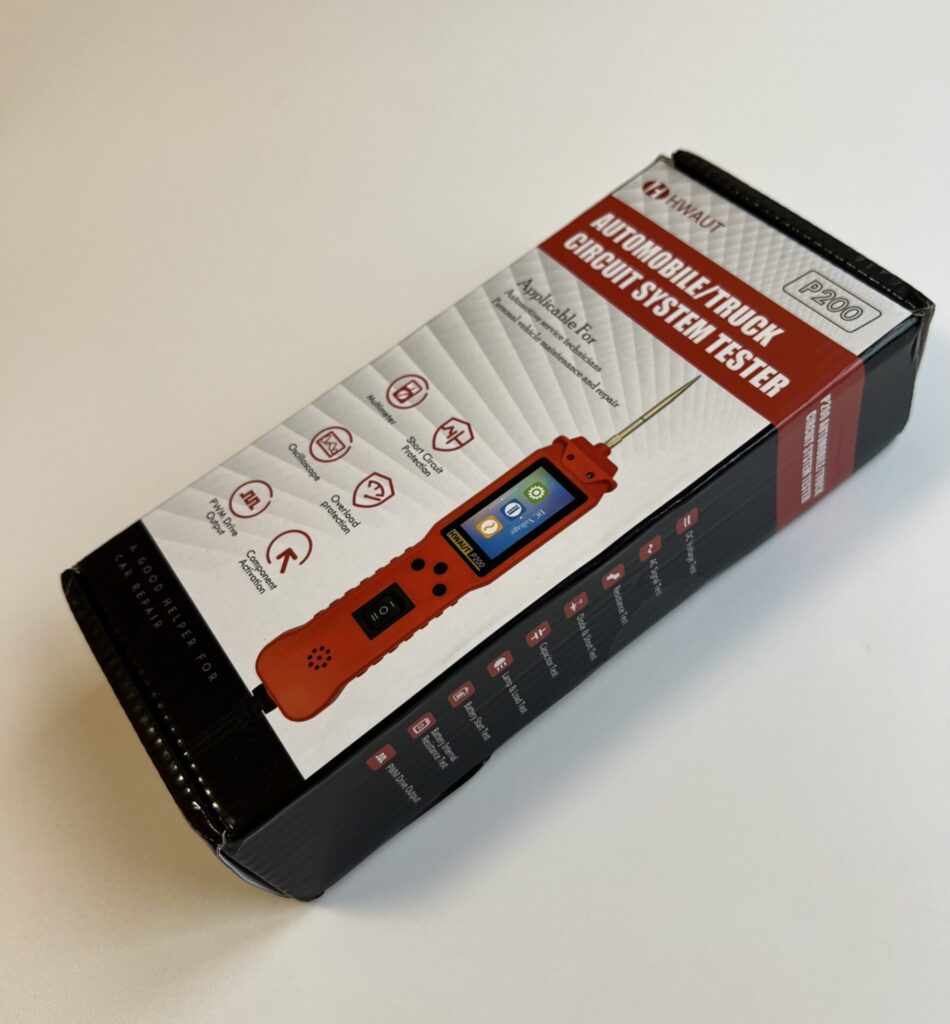

Тестер ланцюга авто P200: повний гід з діагностики 12V/24V для майстрів і автовласників

75

Стабільна автоелектрика — це не лише комфорт, а й безпека. Коли фара починає мерехтіти, стартер крутить мляво, а запобіжники перегорають без очевидної причини, аналітика «на око» рідко допомагає. Потрібен інструмент, який швидко і надійно покаже, що відбувається у ланцюзі прямо під навантаженням, дасть можливість подати плюс або мінус на конкретний контакт і підтвердити гіпотезу за хвилини. Саме так працює тестер ланцюга авто P200 — компактний, але дуже практичний прилад для 12V/24V, який поєднує контрольку, подачу живлення, індикатор полярності та базові функції мультиметра. У цьому матеріалі зібрали структуровані пояснення, покрокові сценарії та поради з безпеки, щоб ви могли впевнено знаходити «слабкі місця» проводки й швидко повертати авто у справний стан.

Що таке P200 і чим він відрізняється від звичайної контрольки

P200 — це багатоцільовий автомобільний пробник, призначений для швидкої перевірки ланцюгів постійного струму у транспорті. На відміну від простої контрольної лампи, він не лише показує наявність плюса або мінуса, а й дозволяє подавати живлення безпосередньо на елемент, який діагностуєте. Завдяки цьому можна оперативно «оживити» вентилятор, насос чи освітлення, щоб переконатися, що несправність не у пристрої, а у проводці чи контактах. Прилад працює як з 12 В легкових авто, так і з 24 В вантажівок, має довгий кабель та зручний щуп, що полегшує доступ у тісних місцях. Для майстра це економія часу, а для власника — спосіб отримати чіткі відповіді без дорогих експериментів.

Для кого і коли потрібен такий тестер

Тестер ланцюга особливо доречний, коли потрібно швидко відсіяти версії. Наприклад, чи доходить живлення до фари, чи «просідає» напруга під навантаженням, чи є маса на корпусі після кузовного ремонту. P200 цінують електрики, СТО та автоентузіасти, які регулярно стикаються з неконтактами, окисленням, ушкодженнями гофр і роз’ємів. Також це корисний пристрій у подорожах: він допоможе знайти причину розрядження АКБ, «загублені» споживачі у сітці, зникнення сигналу на бензонасос, вкорочення у проводці причепа або проблеми зі з’єднаннями в блоці запобіжників. Головне — інструмент дозволяє перевіряти гіпотези під навантаженням у кілька кроків і рухатися від простого до складного.

Принцип роботи та ключові режими

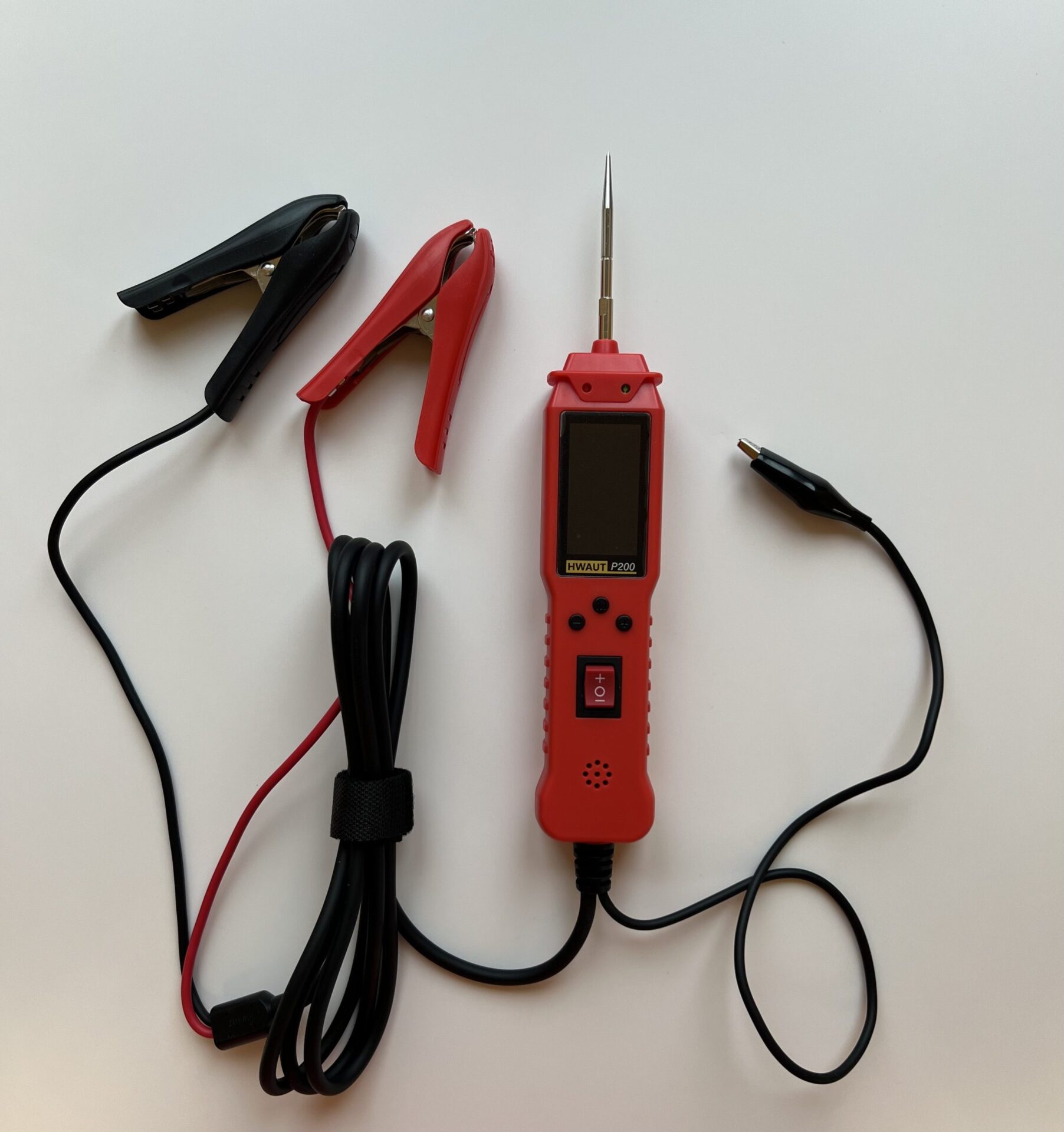

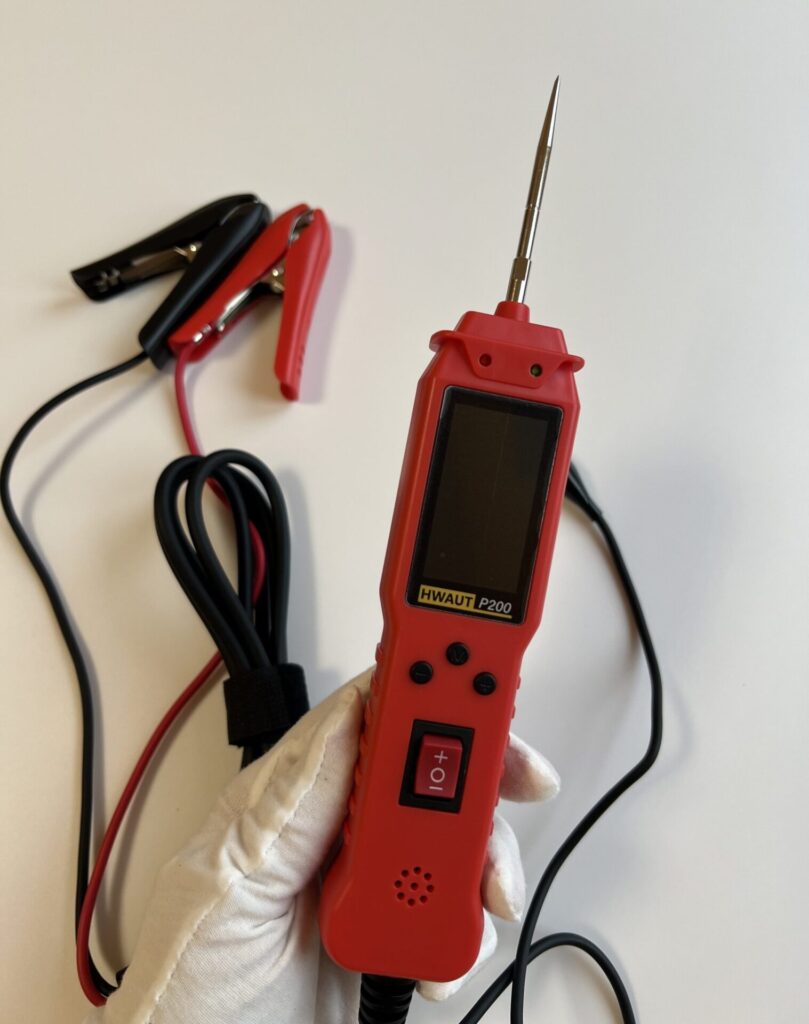

P200 підключається безпосередньо до акумулятора, після чого ви отримуєте у руці щуп з кнопками подачі плюса або мінуса. Світлодіодний індикатор підкаже полярність у точці дотику, а можливість подати живлення дасть відповідь, чи працює пристрій при коректному живленні. Такий підхід особливо корисний, коли ви сумніваєтеся у справності реле, якості маси чи стані проводу під навантаженням. Крім визначення наявності напруги, тестер дозволяє оцінити падіння — якщо елемент оживає лише при подачі плюса напряму, отже на ділянці між джерелом і споживачем є проблема. Це швидше та наочніше, ніж «сухі» цифри мультиметра.

Основні функції й можливості в щоденній практиці

• Перевірка живлення на контакті: наявність плюса/мінуса, індикація полярності.
• Подача живлення до елемента: «дати» плюс або мінус для тесту працездатності.
• Актуальна діагностика під навантаженням: відстеження просідання напруги.
• Швидкий пошук переривів: послідовне «продзвонювання» ділянок від блоку до споживача.
• Валідація масових точок: підтвердження надійності та низького опору з’єднання з кузовом.
• Тестування ланцюгів освітлення, вентиляторів, насосів, підігрівачів, роз’ємів причепа тощо.
  Усе це робить P200 інструментом першого дотику, коли потрібно швидко локалізувати електропроблему без складних розбирань.

P200 vs мультиметр: що обрати і чому

Мультиметр незамінний для точних вимірів, але у практичній діагностиці автоелектрики часто важливіша швидкість і «поведінка» ланцюга під навантаженням. P200 дає змогу не лише побачити наявність напруги, а й відтворити умови роботи елемента, подавши живлення безпосередньо. Тому там, де мультиметр покаже «12 В на дроті», P200 виявить, що реального струму немає через окислений контакт або тонкий переломлений провід. Ідеальна зв’язка — мати обидва: P200 для швидкого пошуку несправності, мультиметр — для фінального підтвердження цифрами та налаштування чутливих ланцюгів.

12 В чи 24 В: особливості роботи у різних бортмережах

Сучасні тестери ланцюга, зокрема P200, розраховані на дві стандартні напруги — 12 В для легкових авто та 24 В для вантажної та спецтехніки. Прилад коректно індикує полярність і дозволяє подавати живлення в межах цих систем. Важливо пам’ятати про перетин проводу та запобіжники: не варто намагатися «розкрутити» елемент, який вимагає значний струм, якщо кабель або клеми очевидно слабкі. Дійте поступово: від мікроспоживачів до більш «важких», уважно спостерігайте за індикацією і нагрівом, дотримуйтеся правил безпеки і не допускайте коротких замикань.

Безпека: як не нашкодити електриці та собі

Будь-який інструмент потужний рівно настільки, наскільки правильно ви ним користуєтеся. Підключайте тестер лише до справного АКБ, перевіряйте чистоту і надійність клем, працюйте у рукавичках і уникайте контактів зі змінними елементами під час подачі живлення. Не торкайтеся відкритих провідників металевими предметами, слідкуйте за ізоляцією щупа і кабелю. Коли подаєте плюс або мінус, заздалегідь уточнюйте, що саме тестуєте: електродвигун, соленоїд, лампу, модуль. Ніколи не подавайте живлення на лінії даних електронних блоків, тонкі сенсорні провідники, шини CAN — їх легко пошкодити. Поступовість і контроль — головне правило.

Розширені приклади: як діагностувати ключові вузли крок за кроком

1. Стартер і ланцюг запуску. Якщо стартер клацає або крутить повільно, почніть із перевірки маси між двигуном і кузовом: торкніться щупом P200 до масової точки на блоці мотору і подайте мінус — якщо обертання покращується, чистіть або дублюйте масу. Далі перевіряйте плюс на втягуючому реле під час повороту ключа. Немає живлення — ідіть до замка запалювання, реле, запобіжника. Є живлення, але стартер млявий — падіння напруги на силових клемах; перевірте затягування, окислення, перетин кабелю.
2. Генератор і заряд. Коли на панелі світиться індикатор АКБ, перевірте ланцюг збудження: чи приходить плюс на відповідну клему генератора після запуску. Якщо немає — причина у проводці або контрольній лампі. P200 допоможе підтвердити реакцію, подавши плюс на клему збудження (обережно!). Якщо заряд з’явився, шукайте розрив у ланцюзі; якщо ні — генератор потребує ремонту.
3. Блок запобіжників і реле. Часто проблема криється у посадочних місцях. За допомогою P200 перевірте живлення на вході реле і наявність виходу при подачі команди. Якщо реле клацає, але виходу немає — замініть реле або очистіть контакти. Якщо немає команди, прослідкуйте ланцюг керування до ЕБУ чи вимикача.
4. Розетка прикурювача/аксесуарів. Відсутність живлення часто викликана перегоранням запобіжника або поганим контактом маси в консолі. Перевірте плюс на центрі розетки та масу на корпусі; подайте живлення напряму — якщо пристрій запрацював, лагодьте роз’єм або проводку.
5. Освітлення причепа. Зручно перевіряти кожен контакт роз’єму, подаючи плюс через P200, і одразу бачити, яка секція не горить через розрив.

Теорія, що працює на практику: падіння напруги та закон Ома простими словами

Проблеми автоелектрики рідко бувають «чорно-білими»: напруга може бути присутня на дроті, але під навантаженням вона просідає. Це класичний випадок поганої маси або окисленого контакту. Закон Ома каже: U = I × R. Якщо опір з’єднання виріс на долі Ома, при струмі 10–15 А падіння напруги стає помітним і елемент перестає працювати стабільно. Саме тому перевірка під навантаженням — ключ. P200 дозволяє симулювати робочий режим, подаючи плюс або мінус, і спостерігати, як поводиться елемент. Якщо він оживає від прямої подачі, значить у штатному ланцюзі є «вузьке місце». Далі алгоритм простий: рухаємося від споживача до джерела, на кожній ділянці перевіряємо вхід/вихід, масу, роз’єм. Так локалізуємо сантиметри проблеми замість того, щоб міняти блоками.
Ще одна корисна практика — порівняння яскравості лампи або швидкості моторчика при прямій подачі і в штатному режимі. Різниця одразу видає падіння напруги. Використовуйте контрольні точки: акумулятор → запобіжник → реле → роз’єм → споживач. На кожній — короткий тест P200.

Практичний вибір і де купити

Почати знайомство з можливостями і сценаріями застосування радимо з детального огляду.

Це докладний огляд практичних можливостей популярного пробника для швидкої автоелектродіагностики. Якщо вам потрібно впевнено відрізнити «живе» живлення від плаваючого, перевірити падіння напруги під навантаженням, оцінити контакти, маси і перериви — тестер ланцюга авто P200 стане універсальним інструментом.

Він допомагає знайти причини поганого запуску, мерехтіння світла, збоїв у роботі вентилятора радіатора або паливного насоса. Завдяки довгому кабелю та режимам подачі плюса і мінуса ви зможете не лише тестувати коло, а й оперативно локалізувати несправність, подаючи живлення безпосередньо в точку.

Це економить час на розбирання, скорочує кількість здогадів і захищає від випадкової заміни справних деталей. Для майстрів і власників авто це шанс утримувати машину в тонусі: своєчасно виявляти окислення, ослаблені клеми, переломи проводів у гофрі, слабкі маси та інші типові «електричні» проблеми щоденної експлуатації.

Готові до практики і хочете замовити конкретну модель? Подивіться актуальні характеристики, фото та ціну тут: Автомобільний тестер ланцюгів P200.

Коли ви берете тестер із собою в дорогу, він фактично замінює цілий набір інструментів: контрольку, подовжувач до акумулятора, лампочку навантаження і частково мультиметр. Вміння швидко дати плюс чи мінус на контакт дозволяє відсіяти половину гіпотез за хвилини. Це однаково корисно під час пошуку струмоспоживачів, що садять АКБ за ніч, і при перевірці якості масових точок після кузовного ремонту. Крім того, P200 дає можливість перевіряти ланцюги освітлення, роз’єми фар, протитуманок, габаритів, підсвітки номеру та магістралі живлення аудіосистеми без розбирання півсалону. У складних випадках зручно виключати несправні ділянки поступово: від місця споживача до реле, запобіжника і блоку керування, рухаючись маленькими кроками. Так ви швидко підтвердите, де саме проблема — у проводці, контакті, масі чи кінцевому пристрої, і приймете вірне рішення щодо ремонту.

Якщо плануєте розширити набір інструментів або розглядаєте альтернативи, перегляньте всі тестери напруги в BIXO — зручний каталог із фільтрами за брендом, довжиною кабелю та функціоналом.

Покрокові сценарії діагностики: від простого до складного

1. Ланцюг освітлення не працює або мерехтить. Під’єднайте P200 до АКБ, торкніться щупом плюсового контакту лампи — є напруга? Якщо ні — рухайтеся назад до роз’єму, реле, запобіжника. Якщо є, подайте плюс напряму — лампа спалахнула яскраво, значить проблема у падінні напруги на ділянці. Перевірте масу фари: торкніться щупом і подайте мінус — якщо світло вирівнялося, очистіть і підтягніть масову точку.
2. Паливний насос не вмикається. Зніміть фішку, перевірте наявність живлення під час старту. Немає — перевірте реле та силову лінію. Для тесту подайте плюс на насос — якщо ожив, шукайте розрив у проводці або команду від ЕБУ.
3. Вентилятор радіатора працює лише іноді. При появі симптомів перевірте живлення на роз’ємі і масу. Подайте плюс напряму через P200 — якщо вентилятор стабільний, перевіряйте датчик/реле, якщо ні — замінюйте мотор або лагодьте роз’єм.
4. «Зникає» заряд АКБ. Перевірте ланцюг генератора і контакти на клемах. P200 допоможе перевірити наявність плюса після замка запалювання та відсіяти поганий контакт у ланцюзі збудження.

Типові помилки та як їх уникнути

• Подача живлення на сенсорні та інформаційні шини: такого робити не можна — ризик пошкодження блоків.
• Ігнорування стану маси: навіть ідеальний плюс нічого не вартий без надійної маси.
• «Стрибки» за складними ділянками: рухайтеся послідовно, закриваючи гіпотези крок за кроком.
• Спроба розкрутити «важкий» споживач тонким кабелем: контролюйте струм, температуру і запобіжники.
• Відсутність візуального огляду: перед тестами перевірте роз’єми, гофри, місця згинів — там часто криється проблема.

Догляд та зберігання інструмента

Щоб тестер служив довго, слідкуйте за чистотою клем і щупа, не допускайте потрапляння вологи усередину корпусу, зберігайте кабель без сильних перегинів. Після роботи витирайте інструмент сухою ганчіркою, періодично оглядайте ізоляцію та роз’єм на предмет тріщин. Якщо використовуєте при мінусових температурах, дайте приладу прогрітися в салоні, щоб уникнути конденсату. Окремо зберігайте запобіжники і тримайте під рукою запасні — це допоможе швидко відновити роботу у полі.

Критерії вибору: на що звернути увагу перед покупкою

• Довжина кабелю. 2 м вистачить у більшості випадків на легковику; для бусів і вантажівок зручніше мати більше.
• Зручність щупа та кнопок. Ергономіка важлива, коли працюєте у тісних місцях і в рукавичках.
• Діапазон напруг. Обов’язково 12/24 В, якщо плануєте діагностувати різні типи транспорту.
• Захист і запобіжники. Вбудований захист від КЗ та правильна індикація — ваш спокій і безпека авто.
• Матеріали і збірка. Якісна ізоляція, міцний кабель, надійні клеми — запорука довгої служби.
• Гарантія і постпродажна підтримка. Краще обирати магазини з прозорими умовами і доступним сервісом.

Питання та відповіді (FAQ)

Сезонні поради: зима, спека і волога

Взимку увага до мас і клем — головне: холод підсилює будь-яке падіння напруги. У спеку перевіряйте вентилятори та проводку, які працюють поруч із гарячими елементами — можлива деградація ізоляції. Після мийки або дощу звертайте увагу на роз’єми під капотом і у дверях: волога сприяє окисленню. P200 допоможе швидко переконатися, що живлення і маси залишаються стабільними.

Декілька практичних «лайфхаків»

• Якщо симптом проявляється іноді, зробіть «стрес-тест»: ворушіть джгут під час подачі живлення P200 — знайдете плаваючий контакт.
• Для фіксації результатів знімайте короткі відео: як поводиться елемент у штатному режимі та від прямої подачі — це допоможе у звіті.
• Позначайте маркером масові точки, які вже обслуговували: наступного разу зекономите час.
• Тримайте у бардачку міні-версію контрольної схеми свого авто або фото блоку запобіжників з підписами.

24-вольтові системи та комерційна техніка: на що звернути увагу

У вантажівках, автобусах, автодорожній і сільськогосподарській техніці електроланцюги довші, а струми часто вищі. Це означає, що будь-яка додаткова перехідна ділянка або окиснення на клемі множиться на довжину траси і кількість сполучень. Використовуючи P200 у 24 В мережах, звертайте увагу на якість масових перемичок між рамою, кабіною і силовим агрегатом; перевіряйте роз’єми фар на кабінах, що відкидаються, — там переломи трапляються частіше. Для електродвигунів склоочисників, пневмокомпресорів, вентиляторів кондиціонера перевіряйте падіння напруги під час роботи — навіть 1–2 В втрат на довгих шинах можуть знизити продуктивність. Зручно тестувати ланцюги причепа/напівпричепа: подаючи живлення через P200 на гнізді, ви швидко визначите, який контакт «німий», а який — працює. Не забувайте про корозію у роз’ємах на рамі; після кожного сезону полезно роз’єми розкривати, сушити і обробляти консервантом. Довгий кабель приладу дозволяє дістатися до віддалених вузлів без помічника.

Перевірка після ремонту: як впевнитися, що проблема вирішена

Після очищення маси, заміни роз’єму або відновлення проводу не поспішайте закривати тему. Зробіть повторну діагностику за тим же маршрутом, що і спочатку: перевірте наявність живлення у контрольних точках, подайте плюс/мінус через P200, відстежте нагрів, прислухайтеся до роботи елемента. Далі проведіть «динамічний тест»: увімкніть споживача і створіть умови, за яких симптом проявлявся (вібрація, вологості після мийки, нічний простій). Якщо все стабільно — зафіксуйте результат у записнику або сервісній карті: що робили, які ділянки перевірили, які значення спостерігали. Для автовласника така дисципліна означає прогнозованість і менше повторних візитів, для СТО — довіру і рекомендації від клієнтів.

Міні-глосарій термінів

• Маса (земля) — з’єднання негативного полюса з кузовом/рамою; має мати мінімальний опір.
• Падіння напруги — різниця потенціалів на ділянці проводу/контакту під струмовим навантаженням.
• Реле — електромеханічний перемикач, керований слабким струмом, який комутує силовий ланцюг.
• КЗ (коротке замикання) — безпосередній контакт плюса і мінуса, призводить до стрибка струму і спрацювання захисту.
• Лампа-навантаження — проста лампа розжарювання, яку використовують як контрольний навантажувальний елемент під час тестів.

Швидка карта симптомів і дій

• Стартер клацає, але не крутить. Перевірити масу двигуна, подати мінус через P200 на корпус стартера; перевірити плюс на втягуючому під час старту.
• Світло тьмяне або пульсує. Порівняти яскравість від прямої подачі і штатного ланцюга; перевірити масу фари, роз’єм, реле.
• Паливний насос «мовчить». Перевірити живлення на фішці при включенні запалювання; подати плюс напряму — якщо працює, шукати розрив або проблему з командою.
• Розряд АКБ за ніч. Вимкнути все, переконатися у відсутності «паразитів»; послідовно від’єднувати ланцюги, використовуючи P200 і контрольну лампу.
• Вентилятор радіатора стартує із затримкою. Перевірити датчик температури, реле, якість маси електродвигуна; симулювати подачу живлення для підтвердження.
• Ця карта не замінює повну діагностику, але допомагає швидко обрати правильний напрямок і заощадити час у дорозі або в гаражі.

Міні кейс-стаді: «Авто глохне на світлофорах» — як допоміг P200

До майстерні приїхав хетчбек з простою скаргою: двигун періодично глохне на світлофорах, іноді довго не заводиться. Помилок по ЕБУ немає. Почали зі стандартних перевірок: паливний тиск, свічки, дросель — усе в нормі. Далі увагу звернули на живлення бензонасоса. При запуску насос інколи не стартував, хоча реле клацало. P200 підказав план: подати плюс на насос напряму через щуп — моторчик оживає стабільно.

Отже, сам насос справний, проблема у ланцюзі живлення. Рухаємось назад: роз’єм над баком вологий, помітна зелена окисна плівка. Після очищення контактів симптоми зменшилися, але іноді повторювалися. Перевірили падіння напруги під навантаженням у різних точках — виявилося, що на ділянці після реле до роз’єму іноді з’являється просідання на 2–3 В. Дефект проявлявся при вібрації.

Почали «стрес-тест»: з P200 подавали живлення, одночасно ворушили джгут. На вигляді все ціле, але всередині гофри — частковий перелом проводу. Замінено 30 см ділянки, встановлено новий роз’єм із герметиком, перевірено якість маси кузова. Після ремонту повторили повний цикл: запуск при різних положеннях керма, рух і різка зупинка, імітація дощу зі зволоженням зоны роз’єму. Жодного збою. Висновок: P200 дозволив швидко підтвердити працездатність насоса, локалізувати проблему у проводці і відмовитися від непотрібної заміни дорогих вузлів. Клієнт отримав детальний звіт і рекомендацію періодично оглядати роз’єм під кришкою доступу та не допускати накопичення вологи.

Чому важливо купувати інструмент у перевіреного продавця

Автоелектрика не прощає компромісів якості. Навіть дрібна економія на матеріалах здатна обернутися зіпсованими контактами, неточною індикацією або перегрівом кабелю під навантаженням. Обираючи продавця, звертайте увагу на наявність офіційної гарантії, детальні фото і характеристики, зрозумілі умови повернення, відгуки реальних покупців. Додатковим плюсом буде професійна консультація перед покупкою — коли вам допомагають підібрати довжину кабелю, пояснюють особливості роботи у 24 В системах і надають рекомендації щодо безпеки. Купівля у перевіреному магазині — це не лише про ціну, а й про впевненість, що інструмент працюватиме стабільно, а у разі питань ви отримаєте оперативну підтримку і поради з практики.

Підсумок

P200 — це інструмент, який економить час і гроші, дозволяючи швидко локалізувати несправності електрики у 12/24-вольтових системах. Він поєднує функції контрольки, подачі живлення та індикатора полярності, завдяки чому ви бачите не лише наявність напруги, а й реальну поведінку ланцюга. Дотримуйтесь базових правил безпеки, рухайтеся крок за кроком і використовуйте прилад для підтвердження або спростування гіпотез — тоді кожна діагностика стане системною і передбачуваною.

На завершення варто підкреслити: жоден інструмент не замінює методичного підходу. P200 розкриває свій потенціал, коли ви будуєте діагностику як послідовність маленьких перевірок від споживача до джерела, записуєте висновки та не пропускаєте очевидних речей на кшталт стану клем і мас. Додайте до цього належне обслуговування інструменту і базовий набір витратних матеріалів, і ваша робота з автоелектрикою стане передбачуваною, швидкою та результативною — як у професійній майстерні.
