Що таке автоматичний вимикач і навіщо він потрібен? Максимальний захист у 10 фактах

48

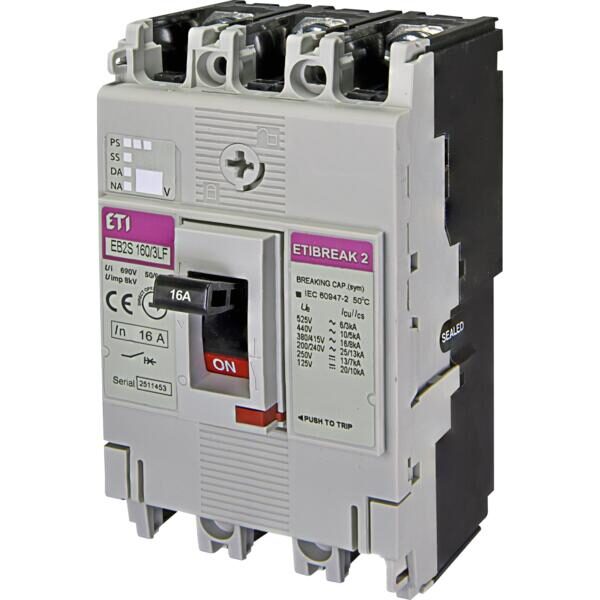

Вступ: безпечна електрика починається з захисту

Сучасна квартира чи приватний будинок буквально «нашпиговані» електроприладами. Котли, бойлери, кондиціонери, пральні машини, варильні поверхні, зарядки — усе це створює серйозне навантаження на електромережу. І тут природно виникає запитання: що таке автоматичний вимикач і навіщо він потрібен у цій системі?

Будь-яка електропроводка з часом старіє, контакти слабшають, ізоляція може пошкоджуватись, а люди — помилятися. Достатньо одного короткого замикання або перевантаження лінії, щоб провід почав грітися, розплавилась ізоляція й виникла пожежа. Саме від таких ситуацій нас і захищає автоматичний вимикач, який у побуті часто називають просто «автомат» або «автоматичний вимикач захисту».

Якщо говорити простіше, автомат — це «черговий по безпеці» у вашому електрощитку. Він постійно «стежить» за струмом у лінії й миттєво вимикає живлення, щойно помічає небезпечне відхилення. Саме тому відповідь на питання «Що таке автоматичний вимикач і навіщо він потрібен?» тісно пов’язана з темою пожежної безпеки, захисту майна та, що найважливіше, здоров’я й життя людей.

У цій статті ми розберемося, як влаштований автомат, які бувають види, як його правильно підібрати під свої потреби та яких помилок варто уникати. Матеріал буде корисним і власникам квартир, і тим, хто будує чи ремонтує приватний будинок, і всім, хто просто хоче краще розуміти, що відбувається в електрощитку.

Що таке автоматичний вимикач і навіщо він потрібен?

Отже, що таке автоматичний вимикач і навіщо він потрібен у побутовій і промисловій електромережі? Автоматичний вимикач — це комутаційний апарат, який автоматично вимикає електричне коло в разі перевантаження або короткого замикання. Звучить технічно, але суть дуже проста: щось пішло не так — автомат «відрубає» живлення.

На відміну від звичайного вимикача світла, який ви натискаєте вручну, автоматичний вимикач спрацьовує сам, без вашої участі. Він реагує на надмірний струм, що становить небезпеку для проводки, обладнання та будівлі в цілому.

Основні функції автоматичного вимикача

Основних функцій у автоматичного вимикача кілька, і всі вони критично важливі:

1. Захист від перевантаження
   Якщо на одну лінію повісити занадто багато приладів, струм перевищить допустиме значення. Провід почне грітися, ізоляція — старіти й руйнуватись, а ризик займання зростатиме щохвилини. Автомат відстежує цей стан і вимикає лінію до того, як провід «дійде до точки кипіння».
2. Захист від короткого замикання (КЗ)
   Це різке й дуже сильне збільшення струму, коли фаза та нуль (або фаза та земля) безпосередньо замикаються. При КЗ струм зростає в десятки разів, і без захисту проводка або обладнання можуть буквально згоріти за частку секунди. Автомат реагує миттєво й вимикає коло.
3. Обмеження наслідків людських помилок
   Неправильно підключений прилад, випадково перебитий кабель, «народні» методи ремонту — усе це різко збільшує ймовірність аварії. Автомат не скасовує помилок, але суттєво зменшує їх наслідки.
4. Комутація кола вручну
   Автомат можна й просто вимкнути рукою — наприклад, для безпечного ремонту або обслуговування. Це зручніше та безпечніше, ніж виймати пробки чи знімати клеми під напругою.

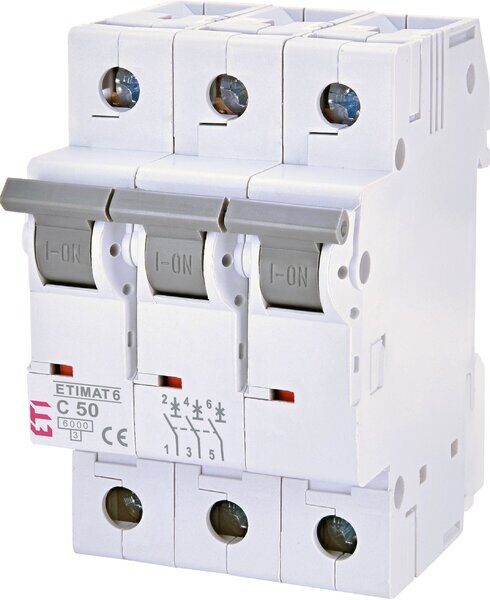

Чим автоматичний вимикач відрізняється від пробок і плавких запобіжників

Багато хто пам’ятає старі щитки з «пробками» — керамічними патронами з плавкими вставками. Їхня задача та сама — захист від перевантажень, але в автоматів є кілька важливих переваг:

• Повторне включення
  Після спрацювання автомат просто вмикається назад важелем. Плавкий запобіжник доводиться замінювати, інколи ще й шукати його серед ночі.
• Точніший захист
  Сучасні автомати мають чітко визначені характеристики, маркування за струмом і кривими спрацювання. Це дозволяє точніше підібрати захист під конкретну лінію.
• Компактність і модульність
  Автомати кріпляться на DIN-рейку в щитку, не займають багато місця й легко замінюються.
• Додаткові функції
  Є дифавтомати, автомати з віддаленим керуванням, сигналізацією тощо — плавкі запобіжники такого не вміють.

Саме тому в сучасних електрощитках ви практично завжди побачите рядок модульних автоматичних вимикачів, а не старі «пробки».

Як влаштований автоматичний вимикач

Щоб краще зрозуміти, що таке автоматичний вимикач і навіщо він потрібен, варто заглянути всередину цього невеликого корпусу. Не хвилюйтеся, ми пояснимо без надлишку формул.

Стандартний модульний автомат має такі основні елементи:

• Корпус із негорючого пластику
• Клеми для підключення провідників
• Механізм ручного включення/вимкнення (прапорець або важіль)
• Тепловий розчіплювач
• Магнітний розчіплювач
• Дугогасильна камера

Тепловий і магнітний розчіплювач: подвійний захист

У більшості побутових автоматів захист реалізований одразу двома способами.

1. Тепловий розчіплювач
   Це біметалева пластина, яка нагрівається при проходженні струму. Якщо струм трохи перевищує номінальний (перевантаження), пластина поступово згинається й через певний час розмикає контакти.
   • Повільно реагує — захищає від довготривалих перевантажень.
   • Не реагує на короткі пускові струми (наприклад, при старті двигуна пральної машини).
2. Магнітний розчіплювач
   Це котушка з сердечником, що створює магнітне поле. При різкому стрибку струму (коротке замикання) сила магнітного поля стає достатньою, щоб миттєво спрацювати й розімкнути контакти.
   • Спрацьовує за долі секунди.
   • Відповідає за захист від короткого замикання.

Завдяки цій «подвійній системі безпеки» автомат одночасно захищає від повільних перевантажень та миттєвих аварій.

Криві спрацювання (B, C, D) простими словами

На корпусі автомата ви часто побачите напис, наприклад, C16 або B10. Літера B, C чи D позначає криву спрацювання магнітного розчіплювача.

• Тип B — спрацьовує при струмі 3–5 номіналів. Підходить для освітлення та ліній без потужних двигунів.
• Тип C — спрацьовує при 5–10 номіналів. Це найпоширеніший варіант для розеткових груп і більшості побутових приладів.
• Тип D — спрацьовує при 10–20 номіналів. Використовується там, де є великі пускові струми (деякі двигуни, компресори, верстати).

Для більшості квартир зазвичай використовують автомати типу C, рідше B. Тип D в побуті зустрічається значно рідше й вимагає обережного розрахунку.

Основні технічні характеристики автоматів

Коли ви берете автомат у руки, на його корпусі знайдете багато маркувань. Основні з них:

• Номінальний струм (In) — 6 A, 10 A, 16 A, 20 A, 25 A тощо. Це струм, який автомат може пропускати тривалий час без спрацювання.
• Робоча напруга — для побутових мереж зазвичай 230/400 В.
• Здатність відключення (Icu) — максимальний струм короткого замикання, який автомат здатен безпечно розірвати.
• Кількість полюсів — 1P, 2P, 3P, 4P.
• Клас обмеження струму — швидкість, з якою автомат обмежує струм КЗ.

Розуміння цих характеристик допомагає грамотніше підійти до вибору пристрою, а не орієнтуватися лише на «на око».

Види автоматичних вимикачів і де їх застосовують

Автоматичні вимикачі відрізняються не лише номіналом. Відповідь на питання, що таке автоматичний вимикач і навіщо він потрібен, буде неповною, якщо не згадати про основні види.

Однополюсні, двополюсні та триполюсні автомати

За кількістю полюсів автомати бувають:

• Однополюсні (1P)
  Використовуються в однофазних мережах для захисту однієї фази. Типовий варіант для окремої групи освітлення чи розеток.
• Двополюсні (2P)
  Одразу розмикають фазу та нуль. Їх часто використовують для вводу в квартиру, підключення потужних приладів (електрокотел, бойлер), де важливо повністю відключити лінію.
• Триполюсні (3P)
  Застосовуються в трифазних мережах — для захисту трифазних двигунів, вводів у приватний будинок чи малий бізнес.

У типовому квартирному щитку ви, швидше за все, побачите однополюсні автомати на групи та двополюсний — на ввід.

Побутові та модульні автомати в щитку

У житлових приміщеннях майже завжди використовують модульні автоматичні вимикачі, які встановлюються на DIN-рейку. Вони мають стандартну ширину модуля (18 мм на полюс), тому зручно компонуються в щитку.

Переваги модульних автоматів:

• легко замінюються;
• є великий вибір номіналів і типів;
• сумісні з більшістю брендів щитків і шин.

Диференційні автомати (дифавтомати)

Окремий клас пристроїв — диференційні автомати. Вони поєднують функції:

• автоматичного вимикача (захист від перевантаження та КЗ);
• пристрою захисного відключення (УЗО), яке реагує на струм витоку на землю.

Дифавтомат захищає не лише проводку, а й людину від ураження електричним струмом у разі пошкодження ізоляції чи дотику до корпусу приладу. Для «мокрих» зон (ванна, кухня) це особливо актуально.

Для більш глибокого ознайомлення можна переглянути, наприклад, статтю про автоматичні вимикачі у Вікіпедії.

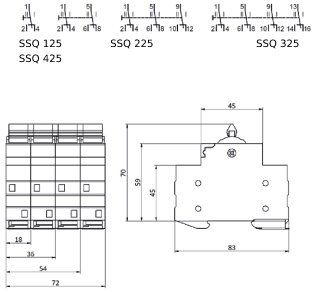

Як правильно вибрати автоматичний вимикач для квартири чи будинку

Тепер перейдемо до практики. Знати, що таке автоматичний вимикач і навіщо він потрібен, — добре, але ще важливіше вміти правильно його підібрати.

Оцінка навантаження та розрахунок потужності

Перший крок — оцінити, яке навантаження буде підключене до конкретної лінії:

1. Складіть список приладів, які живляться від цієї групи (розетки кімнати, кухня, ванна тощо).
2. Подивіться їхню потужність у ватах (W) на шильдиках або в інструкції.
3. Складіть сумарну потужність, враховуючи, що не всі прилади працюють одночасно (але краще не занадто «оптимізувати»).

Струм можна приблизно порахувати за формулою:

I = P / U, де

• I — струм у амперах,
• P — потужність у ватах,
• U — напруга (для побутової мережі — 230 В).

Наприклад, якщо на групу припадає 3 000 Вт, отримаємо:
3000 / 230 ≈ 13 A. Зазвичай у такому разі ставлять автомат на 16 A з невеликим запасом.

Підбір номіналу по струму та перерізу кабелю

Дуже важливий момент: автомат підбирають не під прилад, а під кабель. Тобто спочатку визначається переріз проводу, який здатен безпечно пропускати певний струм, а вже потім — номінал автомата.

У спрощеному вигляді (для мідного кабелю в побутових умовах) часто орієнтуються на такі значення:

• 1,5 мм² — до 10–16 A (освітлення);
• 2,5 мм² — до 16–20 A (розетки);
• 4 мм² — до 25–32 A (потужні прилади, електроплита).

Орієнтовна таблиця підбору автоматів для житла

Група	Переріз кабелю, мм²	Рекомендований автомат	Тип кривої
Освітлення кімнат	1,5	10 A	B або C
Розетки кімнат	2,5	16 A	C
Кухонні розетки	2,5	16–20 A	C
Пральна машина / бойлер	2,5–4	16–20 A (окрема лінія)	C
Електроплита	4–6	25–32 A (окрема лінія)	C або D (за розрахунком)

Це спрощена схема. Для точного розрахунку й особливо для приватних будинків з великими навантаженнями бажано звернутися до професійного електрика.

Вибір кривої спрацювання для різних груп

Як уже згадувалось, тип B, C, D визначає, як автомат реагує на короткочасні пускові струми:

• Освітлення — частіше застосовують B або C.
• Розеткові групи — зазвичай C.
• Потужні двигуни, компресори — іноді потрібен тип D, але тільки за результатами розрахунків.

Для стандартної квартири майже завжди достатньо типу C для більшості груп.

Типові помилки під час вибору та монтажу автоматів

Навіть найкращий автомат не врятує, якщо його неправильно підібрали або змонтували. Ось кілька найчастіших помилок, яких варто уникати.

Надто «сильний» або «слабкий» автомат

Часто можна почути фразу:

«Поставимо автомат на 25 A, щоб точно нічого не вибивало».

Так робити не можна. Якщо провід розрахований, наприклад, на 16 A, а ви ставите автомат на 25 A, то в разі перевантаження кабель перегріється раніше, ніж спрацює автомат. Це прямий шлях до пожежі.

З іншого боку, занадто «слабкий» автомат (наприклад, 10 A на кухонні розетки) може безперервно відключати лінію при нормальній роботі приладів. Це теж погано: користувач починає «обходити» захист, змінювати схему підключення, підключати трійники та подовжувачі.

Підключення кількох груп на один автомат

Ще одна типова «економія» — повісити кілька різних груп (освітлення, розетки, кухня) на один автомат. У результаті:

• складніше знайти причину спрацювання;
• збільшується навантаження на одну лінію;
• в аварійній ситуації може знеструмитись половина квартири.

Нормальна практика — розділення на кілька окремих груп з власними автоматами.

Самостійний монтаж без знань та допуску

Електрика — не та сфера, де варто експериментувати. Самостійний монтаж без розуміння схем, правил, розрахунків і без засобів безпеки може закінчитись дуже погано.

Як мінімум, якщо ви вирішили щось робити своїми руками:

• повністю відключайте живлення вводу;
• використовуйте інструмент з ізольованими ручками;
• не змінюйте переріз кабелів «як вийде»;
• не намагайтеся «підкрутити» автомат, щоб він рідше спрацьовував.

Усі складні роботи краще довірити кваліфікованому електрику.

Обслуговування та періодична перевірка автоматичних вимикачів

Навіть якісний автоматичний вимикач не є «вічним». Він працює в складних умовах: струм, нагрівання, охолодження, пил, іноді волога. Тому певний мінімум обслуговування все-таки потрібен.

Візуальний огляд, тестування й профілактика

Що може зробити власник житла:

1. Раз на 6–12 місяців оглядати щиток
   Перевірити, чи немає слідів потемніння, оплавлення пластику, запаху гару.
2. Перевірити надійність кріплення проводів
   Згодом гвинтові контакти можуть трохи послабитись, що призводить до нагрівання. Підтяжку краще довірити фахівцю.
3. Стежити за частотою спрацювань
   Якщо автомат почав часто «вибивати», це сигнал, що потрібно знайти причину: або перевантаження, або проблеми з кабелем чи приладом.

Коли потрібно міняти автоматичний вимикач

Приводом для заміни автомата можуть бути:

• механічні пошкодження корпусу;
• сліди оплавлення, запах гару;
• некоректне спрацювання (наприклад, не вимикається при явному короткому замиканні);
• дуже старі моделі, які давно вичерпали свій ресурс.

Зазвичай якісний автоматичний вимикач служить 10–15 років і більше, але за умови нормальної експлуатації та відсутності серйозних аварій.

FAQ: часті питання про автоматичні вимикачі

Висновок: автоматичний вимикач як основа електробезпеки

Тепер відповідь на запитання «Що таке автоматичний вимикач і навіщо він потрібен?» виглядає набагато зрозумілішою. Це не просто маленький «рубильник» у щитку, а ключовий елемент системи електробезпеки, який:

• захищає проводку від перегріву й пожежі;
• обмежує наслідки коротких замикань;
• дозволяє зручно вимикати окремі групи для ремонту;
• у зв’язці з УЗО чи дифавтоматом підвищує безпеку для людей.

Грамотний вибір автомата — це поєднання кількох факторів: перерізу кабелю, сумарного навантаження, типу навантаження, особливостей приміщення. Важливо пам’ятати: автомат підбирається під кабель і схему, а не просто «щоб не вибивав».

Якщо ви плануєте ремонт, оновлення електропроводки або облаштування приватного будинку, не соромтеся ставити питання електрику: чому саме такий номінал, чому саме така крива спрацювання, як поділені групи. Чим краще ви розумієте, як працює ваш щиток, тим спокійніше й безпечніше будете почуватися щодня.

Автоматичний вимикач — це невелика інвестиція, яка може врятувати техніку, будинок і, зрештою, життя. Тож нехай у вашому щитку будуть не просто «якісь автомати», а правильно підібрані, якісні й професійно змонтовані пристрої захисту.
